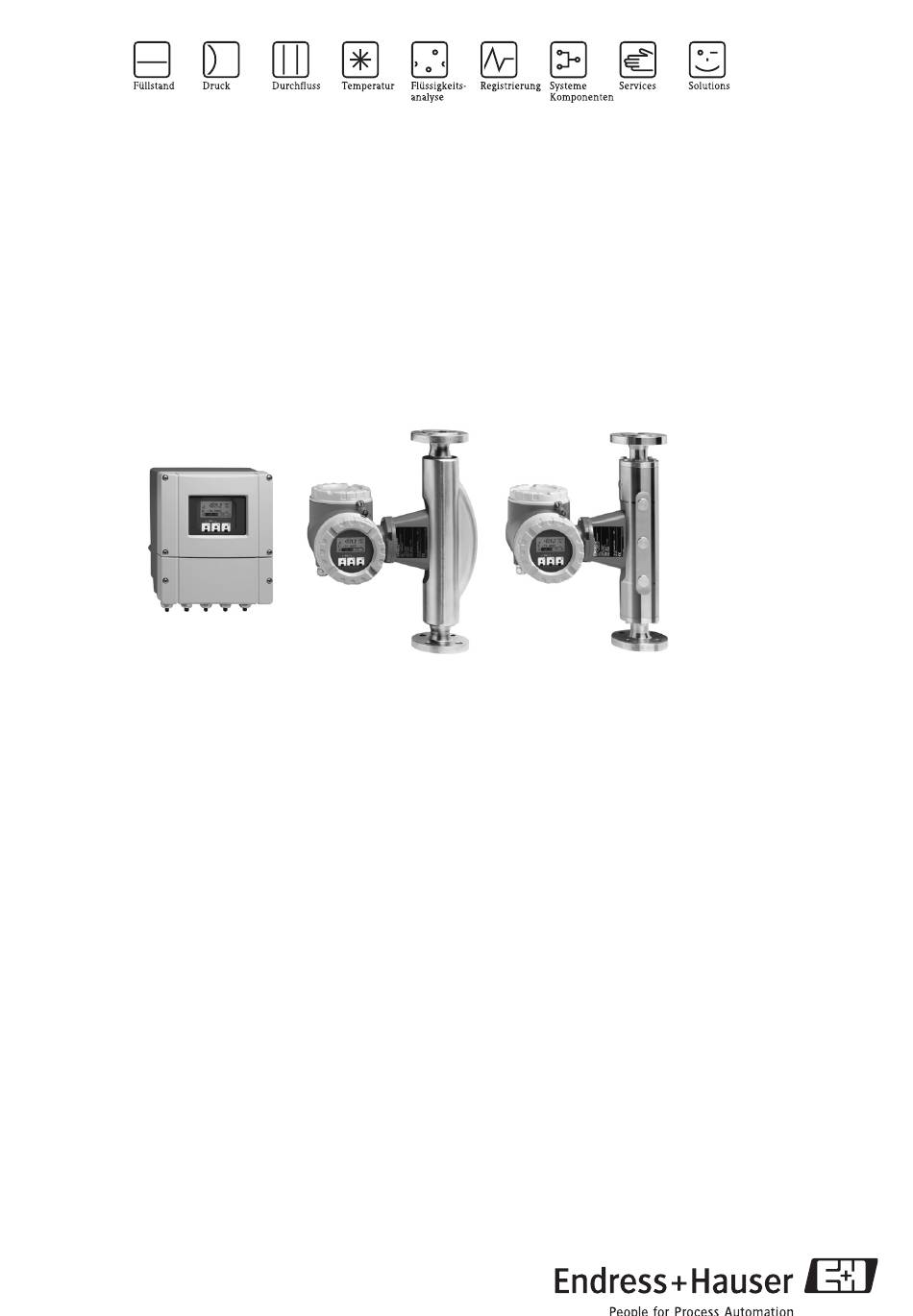

Technische Information
Proline Promass 84F, 84M
Coriolis-Massedurchfluss-Messsystem
Das universelle und multivariable Messgerät für Flüssigkeiten und
Gase im eichpflichtigen Verkehr
Anwendungsbereiche
Das Coriolis Messprinzip arbeitet unabhängig von den
physikalischen Messstoffeigenschaften z. B. Viskosität
und Dichte.
• Hochgenaue, geeichte Messung von Flüssigkeiten
(ausser Wasser) sowie für Gase unter Hochdruck
(> 100 bar)
• Messstofftemperaturen bis +200 °C
• Prozessdrücke bis 350 bar
• Massedurchflussmessung bis 2200 t/h
Eichzulassungen:
• PTB, NMi
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS
Zulassungen im Lebensmittelsektor / Hygienebereich:
• 3A, FDA
Anbindung an Prozessleitsystem:
• HART
Relevante Sicherheitsaspekte:
• Schutzbehälter (bis 100 bar), DGRL
TI067D/06/de
50108971
Vorteile auf einen Blick
Die Promass-Messgeräte ermöglichen Ihnen während
des Messbetriebs mehrere Prozessvariablen (Masse/
Dichte/Temperatur) gleichzeitig für die unterschied-
lichsten Prozessbedingungen zu erfassen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept
führt zu hoher Wirtschaftlichkeit
• Diagnosefähigkeit und Datensicherung für eine
erhöhte Prozessqualität
Die in über 100000 Anwendungen bewährten
Promass Messaufnehmer bieten:
• Multivariable Durchflussmessung in kompaktem
Design
• Unempfindlichkeit gegenüber Vibrationen durch
ausbalanciertem Zweirohrmesssystem
• Effizienter Schutz vor auftretenden Rohrleitungskräf-
ten durch robuste Bauweise
• Einfachster Einbau ohne Berücksichtigung von
Ein- oder Auslaufstrecken

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promass 84F

Inhaltszusammenfassung für Endress+Hauser Proline Promass 84F

  • Seite 1 Technische Information Proline Promass 84F, 84M Coriolis-Massedurchfluss-Messsystem Das universelle und multivariable Messgerät für Flüssigkeiten und Gase im eichpflichtigen Verkehr Anwendungsbereiche Vorteile auf einen Blick Das Coriolis Messprinzip arbeitet unabhängig von den Die Promass-Messgeräte ermöglichen Ihnen während physikalischen Messstoffeigenschaften z. B. Viskosität des Messbetriebs mehrere Prozessvariablen (Masse/ und Dichte.

  • Seite 2: Inhaltsverzeichnis

    Proline Promass 84F, 84M Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Einsatzbedingungen: Prozess....18 Messprinzip .

  • Seite 3: Arbeitsweise Und Systemaufbau

    Proline Promass 84F, 84M Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem Sys- tem immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewe- gungen überlagern. = 2 · ∆m (v · ω) = Corioliskraft ∆m = bewegte Masse...

  • Seite 4: Messeinrichtung

    Proline Promass 84F, 84M Messeinrichtung Die Messeinrichtung besteht aus Messumformer und Messaufnehmer. Zwei Ausführungen sind verfügbar: • Kompaktausführung: Messumformer und Messaufnehmer bilden eine mechanische Einheit. • Getrenntausführung: Messumformer und Messaufnehmer werden räumlich getrennt montiert. Messumformer Promass 84 • Vierzeilige LCD-Anzeige •...

  • Seite 5: Eingangskenngrößen

    Proline Promass 84F, 84M Eingangskenngrößen Messgröße • Massedurchfluss (proportional zur Phasendifferenz von zwei an dem Messrohr angebrachten Sensoren, wel- che Unterschiede der Rohrschwingungsgeometrie bei Durchfluss erfassen) • Messstoffdichte (proportional zur Resonanzfrequenz des Messrohres) • Messstofftemperatur (über Temperatursensoren) Messbereich im nichtgeeich- Messbereiche für Flüssigkeiten (Promass F, M):...

  • Seite 6: Messbereich Im Geeichten Zustand

    Proline Promass 84F, 84M Messbereich im geeichten Messbereiche für Flüssigkeiten in Massefluss (Promass F, M): Zustand Bereich für Massefluss (Flüssigkeiten) Kleinste Messmenge ...Q [kg] min [kg/min] max [kg/min] 1,5...30 5...100 15...300 35...700 50...1000 150...3000 100 (nur Promass F) 200...4500 150 (nur Promass F) 350...12000...

  • Seite 7: Ausgangskenngrößen

    Proline Promass 84F, 84M Ausgangskenngrößen Ausgangssignal Stromausgang: aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar, Tempe- raturkoeffizient: typ. 0,005% v.M./°C, Auflösung: 0,5 µA < 700 Ω (bei HART: R ≥ 250 Ω) • aktiv: 0/4...20 mA, R ≥ 150 Ω...

  • Seite 8: Hilfsenergie

    Proline Promass 84F, 84M Hilfsenergie Elektrischer Anschluss Mess- einheit – 27 + 26 – 25 + 24 – 23 + 22 – 21 + 20 N (L-) 2 L1 (L+)1 – 27 + 26 – 25 + 24 – 23 + 22 –...

  • Seite 9: Elektrischer Anschluss Klemmenbelegung

    Proline Promass 84F, 84M Elektrischer Anschluss Klem- Promass 84 menbelegung Defekte oder auszutauschende Steckplatzmodule können als Zubehörteil nachbestellt werden. Klemmen-Nr. (Ein-/Ausgänge) Bestellvariante 20 (+) / 21 (–) 22 (+) / 23 (–) 24 (+) / 25 (–) 26 (+) / 27 (–)

  • Seite 10: Leistungssaufnahme

    Proline Promass 84F, 84M Leistungssaufnahme AC: <15 VA (inkl. Messaufnehmer) DC: <15 W (inkl. Messaufnehmer) Einschaltstrom • max. 13,5 A (< 50 ms) bei 24 V DC • max. 3 A (< 5 ms) bei 260 V AC Versorgungsausfall Überbrückung von min. 1 Netzperiode: •...
  • Seite 11 Proline Promass 84F, 84M Nullpunktstabilität (Promass F, M): Max. Endwert Nullpunktstabilität [kg/h] bzw. [l/h] Promass F Promass M [kg/h] bzw. [l/h] [kg/h] bzw. [l/h] 2000 0,060 0,100 6500 0,200 0,325 18000 0,540 0,90 45000 2,25 2,25 70000 3,50 3,50 180000...

  • Seite 12: Wiederholbarkeit

    Proline Promass 84F, 84M Sonderdichtekalibrierung (optional) Promass F ±0,001 g/cc Promass M ±0,002 g/cc Nach Felddichteabgleich oder unter Referenzbedingungen: Promass F ±0,0005 g/cc Promass M ±0,0010 g/cc Temperatur Promass F, M: ±0,5 °C ±0,005 x T (T = Messstofftemperatur in °C) Wiederholbarkeit Massedurchfluss (Flüssigkeit):...

  • Seite 13: Einfluss Messstoffdruck

    Proline Promass 84F, 84M Einfluss Messstoffdruck Nachfolgend ist der Effekt einer Druckdifferenz zwischen Kalibrierdruck und Prozessdruck auf die Messabwei- chung beim Massedurchfluss dargestellt. Promass F Promass M Promass M (Hochdruck) [% v.M./bar] [% v.M./bar] [% v.M./bar] kein Einfluss 0,009 0,006...
  • Seite 14 Proline Promass 84F, 84M Der Installationsvorschlag in nachfolgender Abbildung ermöglicht dennoch den Einbau in eine offene Falllei- tung. Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite, ver- hindern das Leerlaufen des Messaufnehmers während der Messung. F06-xxxxxxxx-11-00-00-xx-002 Einbau in eine Fallleitung (z.B.
  • Seite 15 Proline Promass 84F, 84M Einbaulage Vergewissern Sie sich, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der Durchflussrich- tung (Fließrichtung des Messstoffs durch die Rohrleitung) übereinstimmt. Vertikal Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht V). Bei stehendem Messstoff sinken mit- geführte Feststoffe nach unten und Gase steigen aus dem Messrohrbereich.
  • Seite 16 – Relative magnetische Permeabilität µ – Blechdicke d ≥ 0,35 mm • Angaben über zulässige Temperaturbereiche → Seite 18 Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil bestellt werden können. Wärmeisolation Bei einigen Medien ist darauf zu achten, dass im Bereich des Messaufnehmers keine Wärmezufuhr stattfinden kann.

  • Seite 17: Ein- Und Auslaufstrecken

    Proline Promass 84F, 84M Nullpunktabgleich Alle Promass-Messgeräte werden nach dem neusten Stand der Technik kalibriert. Der dabei ermittelte Null- punkt ist auf dem Typenschild aufgedruckt. Die Kalibrierung erfolgt unter Referenzbedingungen. → Seite 10 ff. Ein Nullpunktabgleich ist deshalb bei Promass grundsätzlich nicht erforderlich! Ein Nullpunktabgleich ist erfahrungsgemäß...

  • Seite 18: Einsatzbedingungen: Umgebung

    Proline Promass 84F, 84M Einsatzbedingungen: Umgebung Umgebungstemperatur Standard: –20...+60 °C (Messaufnehmer, Messumformer) Optional: –40...+60 °C (Messaufnehmer, Messumformer) Hinweis! • Montieren Sie das Messgerät an einer schattigen Stelle. Direkte Sonneneinstrahlung ist zu vermeiden, ins- besondere in wärmeren Klimaregionen. • Bei Umgebungstemperaturen unter –20 °C kann die Ablesbarkeit des Displays beeinträchtigt werden.

  • Seite 19: Durchflussgrenze

    Proline Promass 84F, 84M Druckbereiche Schutzbehälter: Promass F: DN 8...50: 40 bar bzw. 600 psi; DN 80: 25 bar bzw. 375 psi; DN 100...150: 16 bar bzw. 250 psi; DN 250: 10 bar bzw. 150 psi Promass M: 100 bar bzw. 1500 psi Warnung! Falls aufgrund der Prozesseigenschaften, z.B.

  • Seite 20: Druckverlust

    Proline Promass 84F, 84M Druckverlust Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden: & × Reynoldszahl × × × F06-83xxxxxx-19-xx-xx-xx-000 & Re ≥ 2300 × × ×...
  • Seite 21 Proline Promass 84F, 84M Druckverlustkoeffizienten für Promass M d[m] 5,53 ⋅ 10 5,2 ⋅ 10 8,6 ⋅10 1,7 ⋅ 10 –3 8,55 ⋅ 10 5,3 ⋅ 10 1,7 ⋅ 10 9,7 ⋅ 10 –3 11,38 ⋅ 10 1,7 ⋅ 10 5,8 ⋅...

  • Seite 22: Eichbetrieb

    Antrag die Befugnis erteilen, instandgesetzte Messgeräte durch ein Zeichen kenntlich zu machen (Instandsetzerkennzeichen), wenn sie mit den zur Reparatur und Justierung erforderlichen Einrichtungen und mit sachkundigem Personal ausgestattet sind. Endress+Hauser ist autorisiert, Reparaturen an geeichten Messgeräten vorzunehmen. Endress+Hauser...

  • Seite 23: Ablauf Einer Eichung

    Proline Promass 84F, 84M • justieren Abgleich vor Ort (Nullpunkt, Dichte) unter Betriebsbedingungen.Wird vom Anlagenbe- treiber vorgenommen. • kalibrieren Ermittlung und Speicherung von Korrekturwerten für das individuelle Meßgerät, um mit dem Meßwert möglichst nahe an den “wahren” Wert zu gelangen.

  • Seite 24: Stempelstellen

    Proline Promass 84F, 84M Stempelstellen a0001778 Beispiele wie die verschiedenen Geräteausführungen zu verplomben sind. Eichbetrieb aufheben Eine detaillierte Beschreibung des Vorganges “Eichbetrieb aufheben” ist in der dem Gerät mitgelieferten Betriebsanleitung enthalten. Endress+Hauser...

  • Seite 25: Konstruktiver Aufbau

    Proline Promass 84F, 84M Konstruktiver Aufbau Bauform, Maße Abmessungen Wandaufbaugehäuse (Ex-freier Bereich und II3G / Zone 2) > 50 11.5 11.5 a0001150 Abmessungen Feldgehäuse Getrenntausführung (II2G / Zone 1) Nicht-eigensichere Stromkreise durch IP40-Abdeckung geschützt Non-intrinsically safe circuits Ip40 protected Boucles de courant sans sécurité...
  • Seite 26 Proline Promass 84F, 84M Abmessungen Edelstahl-Feldgehäuse a0002245 Abmessungen Edelstahl-Feldgehäuse Abmessungen Getrenntausführung 118.5 137.5 a0002516 T = Maß B in der Kompaktausführung (bei entsprechender Nennweite) minus 153 mm Abmessungen Getrenntausführung für Beheizung a0002517 Abmessungen Anschlussgehäuse Messaufnehmer, Getrenntausführung für Beheizung Endress+Hauser...
  • Seite 27 Proline Promass 84F, 84M Abmessungen Promass F: Flanschanschlüsse EN (DIN), ANSI, JIS +1.5* –2.0* * DN 150...250: ±3,5 a0002501 Flansch EN 1092-1 (DIN 2501 / DIN 2512N ) / PN 16: 1.4404/316L Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 6,3...12,5 µm 1128 8 x Ø18...
  • Seite 28 Proline Promass 84F, 84M Flansch EN 1092-1 (DIN 2501) / PN 40 (mit DN 25-Flanschen): 1.4404/316L Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B1 (DIN 2526 Form C), Ra 6,3...12,5 mm 4 x Ø14 28,5 5,35 4 x Ø14 28,5 8,30 Flansch EN 1092-1 (DIN 2501 / DIN 2512N ) Erweiterung -Reduzierung / PN 16:1.4404/316L nur für Nennweite DN 250 (auf Anfrage)
  • Seite 29 Proline Promass 84F, 84M Flansch EN 1092-1 (DIN 2501 / DIN 2512N ) / PN 100:1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B2 (DIN 2526 Form E), Ra 1,6...3,2 mm 4 x Ø14 17,3 5,35 4 x Ø14 17,3 8,30 4 x Ø18...
  • Seite 30 Proline Promass 84F, 84M Flansch ANSI B16.5 / Cl 600:1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm 3/8" 95,3 4 x Ø15,7 20,6 66,5 13,9 5,35 1/2" 95,3 4 x Ø15,7 20,6 66,5 13,9 8,30 1" 124,0 4 x Ø19,1...
  • Seite 31 Proline Promass 84F, 84M Flansch JIS B2238 / 10K:1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm 4 x Ø19 26,00 8 x Ø19 40,50 1128 8 x Ø19 51,20 1354 8 x Ø23 68,90 1780 12 x Ø25 102,26 in Alloy nicht erhältlich Flansch JIS B2238 / 20K:1.4404/316L, Alloy C-22...
  • Seite 32 Proline Promass 84F, 84M Flansch JIS B2238 / 63K:1.4404/316L, Alloy C-22 Oberflächenrauhigkeit (Flansch): Ra 1,6...3,2 mm 4 x Ø19 5,35 4 x Ø19 8,30 4 x Ø23 12,00 4 x Ø25 17,60 8 x Ø23 26,00 8 x Ø25 40,50 1168 8 x Ø27...
  • Seite 33 Proline Promass 84F, 84M Abmessungen Promass F: Tri-Clamp-Anschlüsse +1.5 +1.5 –2.0 –2.0 a0002515 Tri-Clamp: 1.4404/316L Clamp 1" 50,4 22,1 5,35 1" 50,4 22,1 8,30 1" 50,4 22,1 12,00 1 1/2" 50,4 34,8 17,60 2" 63,9 47,5 26,00 3" 90,9 72,9 40,50 4"...
  • Seite 34 Proline Promass 84F, 84M Abmessungen Promass F: DIN 11851-Anschlüsse (Milchrohrverschraubung) +1.5 +1.5 –2.0 –2.0 a0002520 Milchrohrverschraubung DIN 11851: 1.4404/316L Rd 34 x 1/8" 5,35 Rd 34 x 1/8" 8,30 Rd 52 x 1/6" 12,00 Rd 65 x 1/6" 17,60 Rd 78 x 1/6"...
  • Seite 35 Proline Promass 84F, 84M Abmessungen Promass F: Anschlüsse DIN 11864-1 Form A (Verschraubung) +1.5 +1.5 –2.0 –2.0 a0002521 Verschraubung DIN 11864-1 Form A: 1.4404/316L Rd 28 x 1/8" 5,35 Rd 34 x 1/8" 8,30 Rd 52 x 1/6" 12,00 Rd 65 x 1/6"...
  • Seite 36 Proline Promass 84F, 84M Abmessungen Promass F: Flanschanschlüsse DIN 11864-2 Form A (Bundflansch) +1.5 +1.5 –2.0 –2.0 a0002522 Flansch DIN 11864-2 Form A (Bundflansch): 1.4404/316L 4 x Ø9 5,35 4 x Ø9 8,30 4 x Ø9 12,00 4 x Ø9 17,60 4 x Ø9...
  • Seite 37 Proline Promass 84F, 84M Abmessungen Promass F: ISO 2853-Anschlüsse (Verschraubung) +1.5 +1.5 –2.0 –2.0 a0002523 Verschraubung ISO 2853: 1.4404/316L 37,13 22,6 5,35 37,13 22,6 8,30 37,13 22,6 12,00 52,68 35,6 17,60 64,16 48,6 26,00 91,19 72,9 40,50 118,21 1128 97,6 51,20 Gewindedurchmesser max.
  • Seite 38 Proline Promass 84F, 84M Abmessungen Promass F: SMS 1145-Anschlüsse (Milchrohrverschraubung) +1.5 +1.5 –2.0 –2.0 a0002524 Milchrohrverschraubung SMS 1145: 1.4404/316L 37,13 22,6 5,35 37,13 22,6 8,30 37,13 22,6 12,00 52,68 35,6 17,60 64,16 48,6 26,00 91,19 72,9 40,50 118,21 1128 97,6 51,20 3A-Ausführung lieferbar (Ra ≤...
  • Seite 39 Proline Promass 84F, 84M Abmessungen Promass M: Flanschanschlüsse EN (DIN), ANSI, JIS +1.5 –2.0 a0002525 Flansch EN 1092-1 (DIN 2501) / PN 16: PVDF 4 x Ø14 16,1 5,53 4 x Ø14 16,1 8,55 4 x Ø14 28,5 11,38 4 x Ø18...
  • Seite 40 Proline Promass 84F, 84M Flansch EN 1092-1 (DIN 2501 / DIN 2512N ) / PN 63:1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): EN 1092-1 Form B2 (DIN 2526 Form E), Ra 1,6...3,2 µm 4 x Ø22 54,5 25,60 8 x Ø22 81,7 38,46 Flansch mit Nut gemäß...
  • Seite 41 Proline Promass 84F, 84M Flansch ANSI B16.5 / Cl 300:1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm 3/8" 95,2 4 x Ø15,7 14,2 66,5 15,7 5,53 1/2" 95,2 4 x Ø15,7 14,2 66,5 15,7 8,55 1" 123,9 4 x Ø19,0 17,5...
  • Seite 42 Proline Promass 84F, 84M Flansch JIS B2238 / 20K:1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm 4 x Ø15 5,53 4 x Ø15 8,55 4 x Ø19 11,38 4 x Ø19 17,07 4 x Ø19 25,60 8 x Ø23 38,46 Flansch JIS B2238 / 40K:1.4404/316L, Titan Oberflächenrauhigkeit (Flansch): Ra 3,2...6,3 µm...
  • Seite 43 Proline Promass 84F, 84M Abmessungen Promass M: Tri-Clamp-Anschlüsse +1.5 –2.0 a0002526 Tri-Clamp: 1.4404/316L Clamp 1" 50,4 22,1 5,53 1" 50,4 22,1 8,55 1" 50,4 22,1 11,38 1 1/2" 50,4 34,8 17,07 2" 63,9 47,5 25,60 3" 90,9 72,9 38,46 3A-Ausführung lieferbar (Ra ≤ 0,8 µm/150 grit) 1/2"-Tri-Clamp: 1.4404/316L...
  • Seite 44 Proline Promass 84F, 84M Abmessungen Promass M: DIN 11851-Anschlüsse (Milchrohrverschraubung) +1.5 –2.0 a0002527 Milchrohrverschraubung DIN 11851: 1.4404/316L Rd 34 x 1/8" 5,53 Rd 34 x 1/8" 8,55 Rd 52 x 1/6" 11,38 Rd 65 x 1/6" 17,07 Rd 78 x 1/6"...
  • Seite 45 Proline Promass 84F, 84M Abmessungen Promass M: Anschlüsse DIN 11864-1 Form A (Verschraubung) +1.5 –2.0 a0002528 Verschraubung DIN 11864-1 Form A: 1.4404/316L Rd 28x 1/8" 5,53 Rd 34 x 1/8" 8,55 Rd 52 x 1/6" 11,38 Rd 65 x 1/6"...
  • Seite 46 Proline Promass 84F, 84M Abmessungen Promass M: Flanschanschlüsse DIN 11864-2 Form A (Bundflansch) +1.5 –2.0 a0002529 Flansch DIN 11864-2 Form A (Bundflansch): 1.4404/316L 4 x Ø9 5,53 4 x Ø9 8,55 4 x Ø9 11,38 4 x Ø9 17,07 4 x Ø9 25,60 8 x Ø11...
  • Seite 47 Proline Promass 84F, 84M Abmessungen Promass M: ISO 2853-Anschlüsse (Verschraubung) +1.5 –2.0 a0002530 Verschraubung ISO 2853: 1.4404/316L 37,13 22,6 5,53 37,13 22,6 8,55 37,13 22,6 11,38 52,68 35,6 17,07 64,16 48,6 25,60 91,19 72,9 38,46 Gewindedurchmesser max. nach ISO 2853 Annex A 3A-Ausführung lieferbar (Ra ≤...
  • Seite 48 Proline Promass 84F, 84M Abmessungen Promass M: SMS 1145-Anschlüsse (Milchrohrverschraubung) +1.5 –2.0 a0002531 Milchrohrverschraubung SMS 1145: 1.4404/316L Rd 40 x 1/6" 22,5 5,53 Rd 40 x 1/6" 22,5 8,55 Rd 40 x 1/6" 22,5 11,38 Rd 40 x 1/6" 35,5 17,07 Rd 70 x 1/6"...
  • Seite 49 Proline Promass 84F, 84M Abmessungen Promass M (Hochdruck): 1/2"-NPT, 3/8"-NPT und G 3/8"-Anschlüsse +1.5 –2.0 a0002532 1/2"-NPT: 1.4404/316L SW 1 1/16" 10,2 4,93 SW 1 1/16" 10,2 7,75 SW 1 1/16" 10,2 10,20 3/8"-NPT: 1.4404/316L SW 1 5/16" 355,8 10,2 4,93 SW 1 5/16"...
  • Seite 50 Proline Promass 84F, 84M Abmessungen Promass M (Hochdruck): 1/2"-SWAGELOK-Anschluss +1.5 –2.0 a0002533 1/2"-SWAGELOK: 1.4404/316L 7/8" 366,4 10,2 4,93 7/8" 396,4 10,2 7,75 7/8" 440,4 10,2 10,20 Abmessungen Promass M (Hochdruck): Anschlussstück mit 7/8-14UNF-Innengewinde +1.5 –2.0 a0002534 7/8-14-UNF-Innengewinde: 1.4404/316L 7/8-14UNF 10,2...
  • Seite 51 Proline Promass 84F, 84M Abmessungen Promass M: ohne Prozessanschlüsse +1.5 –2.0 a0002532 max. min. 6 x M 8 6 x M 8 6 x M 8 6 x M 8 6 x M 8 6 x M 8 8 x M 10...
  • Seite 52 Proline Promass 84F, 84M Spülanschlüsse / Druckbehälterüberwachung " Achtung! Der Druckbehälter ist mit trockenem Stickstoff (N2) gefüllt. Spülanschlüsse nur öffnen, wenn anschließend sofort mit einem trockenen, inerten Gas befüllt werden kann. Nur mit leichtem Überdruck spülen. Maximal- druck: 5 bar.

  • Seite 53: Gewicht

    Proline Promass 84F, 84M Gewicht • Kompaktausführung: siehe nachfolgende Tabellenangaben • Getrenntausführung – Messaufnehmer: siehe nachfolgende Tabellenangaben – Wandaufbaugehäuse: 5 kg Promass F / DN 250* Kompaktausführung Getrenntausführung * mit 10" ANSI Cl 300 Flansche Promass M / DN Kompaktausführung Getrenntausführung...
  • Seite 54 Proline Promass 84F, 84M Promass M: • Flansche EN 1092-1 (DIN 2501) / ANSI B16.5 / JIS B2238 → Rostfreier Stahl 1.4404/316L, Titan Grade 2 • Flansch DIN 11864-2 Form A (Bundflansch) → Rostfreier Stahl 1.4404/316L • PVDF-Anschluss nach DIN / ANSI / JIS •...

  • Seite 55: Werkstoffbelastungkurven

    Proline Promass 84F, 84M Werkstoffbelastungkurven Promass F: Flanschanschluss nach EN 1092-1 (DIN 2501) Flanschwerkstoff: 1.4404/316L, Alloy C-22 [bar] PN 100 PN 63 PN 40 PN 16 -60 -40 -20 80 100 120 140 180 200 [°C] 220 240 260 280 300 320 340 F06-8xFxxxxx-05-xx-xx-xx-001 Die Werkstoffbelastungskurven für den Temperaturbereich 200...350 °C gelten ausschliesslich für die Hochtemperatur-...
  • Seite 56 Proline Promass 84F, 84M Promass F: Flanschanschluss nach JIS B2238 Flanschwerkstoff: 1.4404/316L, Alloy C-22 [bar] -60 -40 -20 80 100 120 140 180 200 220 240 260 280 300 320 340 [°C] F06-8xFxxxxx-05-xx-xx-xx-003 Die Werkstoffbelastungskurven für den Temperaturbereich 200...350 °C gelten ausschliesslich für die Hochtemperatur- Ausführung.
  • Seite 57 Proline Promass 84F, 84M Promass F: Flanschanschluss nach DIN 11864-2 Form A (Bundflansch) Flanschwerkstoff: 1.4404/316L [bar] DN 8...40 DN 50...100 -60 -40 -20 80 100 120 140 180 200 [°C] F06-8xFxxxxx-05-xx-xx-xx-007 Promass F: Verschraubung nach ISO 2853 Werkstoff Anschluss: 1.4404/316L...
  • Seite 58 Proline Promass 84F, 84M Promass M: Flanschanschluss nach ANSI B16.5 Flanschwerkstoff: 1.4404/316L, Titan Grade 2 [bar] [psi] 1305 1160 Class 600 1015 Class 300 Class 150 -60 -40 -20 80 100 120 140 180 200 [°C] a0003297 Promass M: Flanschanschluss nach JIS B2238 Flanschwerkstoff: 1.4404/316L, Titan Grade 2...
  • Seite 59 Proline Promass 84F, 84M Promass M: Milchrohrverschraubung nach DIN 11851 / SMS 1145 Werkstoff Anschluss: 1.4404/316L [bar] PN 16 -60 -40 -20 80 100 120 140 180 200 [°C] a0003305 Promass M: Prozessanschlüsse für Hochdruckausführung Werkstoff Anschlussstück: 1.4404/316L Werkstoff Verschraubungen (G 3/8", VCO mit 1/2"-SWAGELOK, 3/8"-NPT): 14401 (316)

  • Seite 60: Prozessanschlüsse

    Proline Promass 84F, 84M Promass M: Verschraubung nach DIN 11864-1 Werkstoff Anschluss: 1.4404/316L [bar] DN 8...40 DN 50...80 -60 -40 -20 80 100 120 140 180 200 [°C] F06-8xMxxxxx-05-xx-xx-xx-004 Promass M: Flanschanschluss nach DIN 11864-2 Form A (Bundflansch) Flanschwerkstoff: 1.4404/316L [bar] DN 8...40...

  • Seite 61: Anzeige Und Bedienoberfläche

    Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer Endress+Hauser- Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Ex-Dokumen- tationen, die Sie bei Bedarf ebenfalls anfordern können.

  • Seite 62: Eichzulassung

    • PTP, Deutschland • NMi, Niederlande • Weitere Zulassungen in Vorbereitung. Ausführliche Angaben dazu erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. Angaben zum Eichbetrieb s. Seite 22 (Kapitel Eichbetrieb) Eichfähigkeit PTB- und NMi-Zulassung für die Masse- und Volumenerfassung von Flüssigkeiten ausser Wasser und von Brenngasen.

  • Seite 63: Bestellinformationen

    Bestellinformationen und ausführliche Angaben zum Bestellcode erhalten Sie von Ihrer Endress +Hauser Serviceorganisation. Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser Serviceorganisation.
  • Seite 64 Proline Promass 84F, 84M Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG GmbH+Co. KG Information Feldservice Hannover Lehnergasse 4 Sternenhofstraße 21 Colmarer Str. 6 Auftrag Ersatzteile/Reparatur Ratingen 1230 Wien 4153 Reinach/BL 1...
