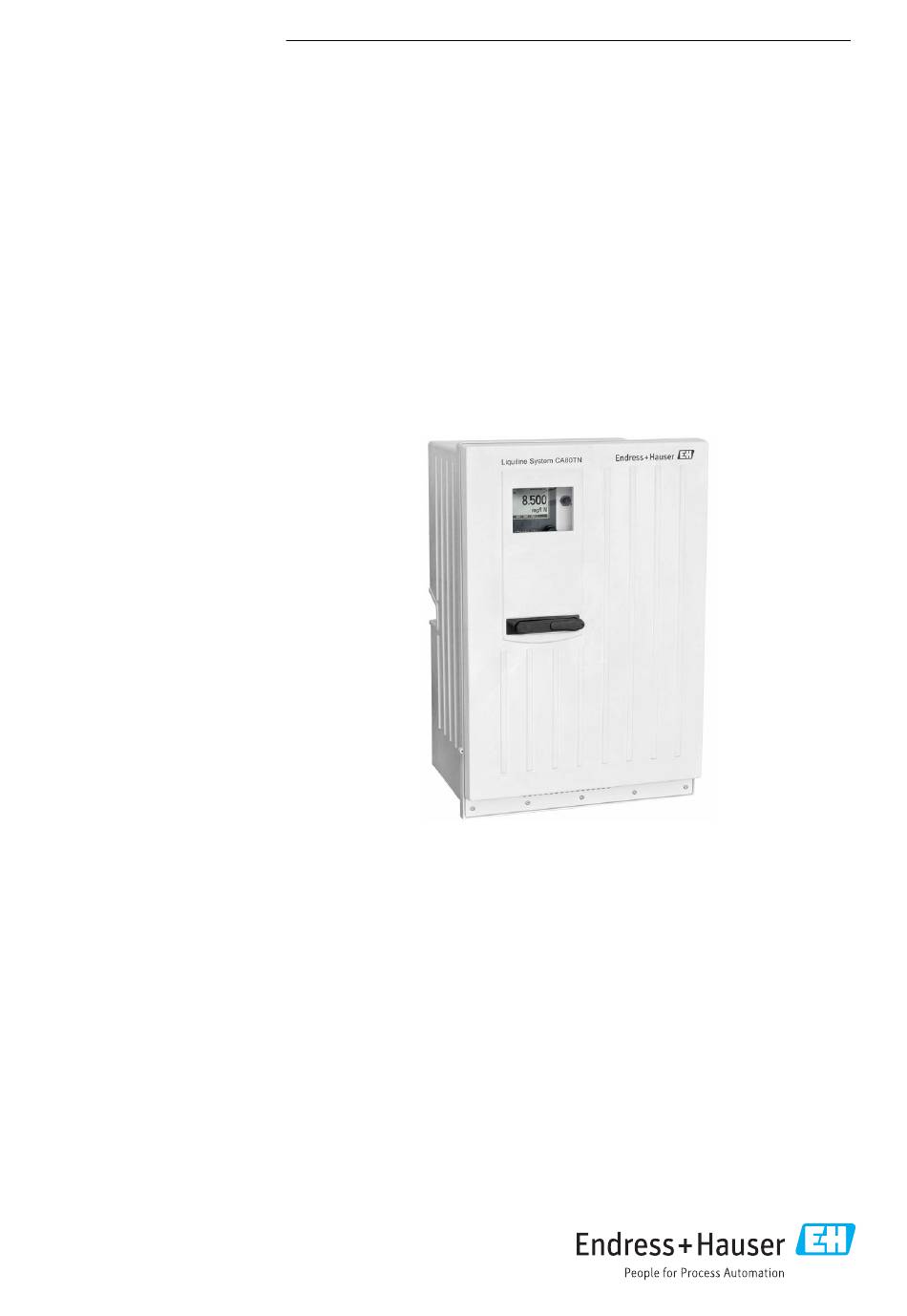

KA01440C/07/DE/01.21
71509943
2021-01-31
Products
Kurzanleitung
Liquiline System CA80TN
Colorimetrischer Analysator für Gesamtstickstoff
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline System CA80TN

Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80TN

  • Seite 1 Colorimetrischer Analysator für Gesamtstickstoff Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline System CA80TN Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Liquiline System CA80TN Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline System CA80TN Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.

  • Seite 5: Dokumentation

    Hersteller zurückgeben. Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline System CA80TN • Gerätebeschreibung • Inbetriebnahme • Betrieb • Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)

  • Seite 6: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Liquiline System CA80TN ist ein nasschemischer Analysator zur quasikontinuierlichen Bestimmung der Gesamtstickstoff-Konzentration in flüssigen Medien. Der Analysator ist für den Einsatz in folgenden Anwendungen bestimmt: •...

  • Seite 7: Produktsicherheit

    Liquiline System CA80TN Grundlegende Sicherheitshinweise Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Beschädigte Produkte nicht in Betrieb nehmen und vor versehentlicher Inbetriebnahme schützen. Beschädigte Produkte als defekt kennzeichnen. Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen.

  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Liquiline System CA80TN Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren.

  • Seite 9: Produkt Identifizieren

    Liquiline System CA80TN Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • Auf dem Typenschild • In den Lieferpapieren Einzelheiten zur Ausführung des Produkts erfahren www.endress.com aufrufen. Seitensuche (Lupensymbol) aufrufen. Gültige Seriennummer eingeben.

  • Seite 10: Montage

    Montage Liquiline System CA80TN Montage VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport ‣ Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Installation sind 2 Personen notwendig. ‣ Das Gerät an den Griffmulden anheben. Montagebedingungen Es ist möglich, das Gerät auf folgende Arten zu montieren: •...
  • Seite 11 Liquiline System CA80TN Montage 417 (16.42) 530 (20.87) A0030419  2 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser...
  • Seite 12 Montage Liquiline System CA80TN 654 (25.74) A0028821  3 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Endress+Hauser...
  • Seite 13 Liquiline System CA80TN Montage Ø 7 (0.28) 96 (3.78) 118 (4.65) A0030527  4 Y-Abscheider (optional), Abmessungen in mm (inch) 4.1.2 Montageort Bei der Aufstellung des Gerätes folgende Punkte beachten: ‣ Bei Wandmontage sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht.
  • Seite 14 Montage Liquiline System CA80TN 4.1.3 Montageabstände Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775  5 Notwendiger Montageabstand. Maßeinheit mm  6 Maximaler Öffnungswinkel (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779  7 Abmessungen Halterung.

  • Seite 15: Analysator Montieren

    Liquiline System CA80TN Montage Analysator montieren 4.2.1 Analysator an eine Wand montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhalte- rung fixieren.
  • Seite 16 Montage Liquiline System CA80TN A0036781 Den Analysator in die Wandhalterung einhängen (1). Aufhängung und Wandhalterung mit der mitgelieferten Schraube fixieren (2). 4.2.2 Ausführung mit Standgehäuse montieren VORSICHT Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation ‣ Bei Ausführung mit Standgehäuse sicherstellen, dass das Standgehäuse am Boden fixiert ist.
  • Seite 17 Liquiline System CA80TN Montage 624 (24.57) 530 (20.87) A0036783  8 Fundamentplan Befestigung (4 x M10) Maße Liquiline System CA80 A0036785  9 Befestigung Sockel Den Sockel am Boden verschrauben. Den Analysator mit 2 Personen anheben und auf den Sockel setzen. Die Griffmulden benutzen.
  • Seite 18 Montage Liquiline System CA80TN 4.2.3 Y-Abscheider (optional) montieren Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen kon- zipiert. Das ermöglicht die Bestimmung von Gesamtstickstoff. Dabei ist es erforderlich, Parti- kel bis zu einer definierten Größe mit zu erfassen.

  • Seite 19: Montagekontrolle

    Liquiline System CA80TN Elektrischer Anschluss Vor einem Beaufschlagen des Systems mit Probe die verklebten Teile mindestens 24 Stunden aushärten lassen. Probenschlauch befestigen Die Überwurfmutter durch Drehen entfernen. 10. Die beigelegte Schraubverbindung und die beigelegte Ferrule am Schlauch zum Analysa- tor befestigen.
  • Seite 20 Elektrischer Anschluss Liquiline System CA80TN ‣ Bei der Installation die Vorgaben für Schutzerdung einhalten. 5.2.1 Kabel in Anschlussraum führen Der Analysator wird mit einem vorinstallierten Netzkabel geliefert. • Bei Schrankausführungen ergibt sich eine Kabellänge von ca. 4,3 m (14.1 ft) ab Gehäusebo- den.
  • Seite 21 Liquiline System CA80TN Elektrischer Anschluss 6 x T25 Die 6 Schrauben der Trägerplatte mit einem Torx-Schraubendreher (T25) lösen. Die Trägerplatte nach vorn klappen. 6 x Ph2 Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schraubendre- her lösen und die Abdeckung nach vorn klappen.

  • Seite 22: Alle Ausführungen

    Elektrischer Anschluss Liquiline System CA80TN Die Kabel durch die Kabelverschraubungen am Boden des Geräts führen. Alle Ausführungen Die Kabel geschützt an der Rückwand des Gerätes verlegen. Kabelhalter verwenden. Die Kabel zum Elektronikraum führen. Nach dem Anschluss: Elektronikraum-Abdeckung mit den 6 Schrauben befestigen.

  • Seite 23: Anschlusskontrolle

    Liquiline System CA80TN Bedienungsmöglichkeiten Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beantwor- tet werden können.

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Liquiline System CA80TN Inbetriebnahme Vor dem Anlegen der Versorgungsspannung Bei niedrigen Temperaturen kommt es designbedingt bei der Inbetriebnahme des Geräts zu hohen Einschaltströmen. Der auf dem Typenschild angegebene Leistungswert bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5 °C (41 °F) nach einer Minute Betriebs- zeit.
  • Seite 25 Liquiline System CA80TN Inbetriebnahme 7.1.2 Verschlauchungsplan Die hier nachfolgenden Abbildungen sind der Stand zum Ausgabezeitpunkt der Dokumentation. Den für Ihre Ausführung gültigen Verschlauchungsplan finden Sie an der Innenseite der Tür des Analysators. ‣ Verschlauchung ausschließlich gemäß diesem Plan vornehmen. A0041298 ...

  • Seite 26: Probeneingangsschlauch Anschließen

    Inbetriebnahme Liquiline System CA80TN Ablauf Reinigungslösung Referenzprobe Funktional nicht nötig, nur wenn gesetzlich gefordert (China) 7.1.3 Probeneingangsschlauch anschließen Trübung kann die Messleistung ihres Analysators beeinflussen. Durch Verdünnen der Probe können sie dem entgegenwirken. Bauseits eine stetige und ausreichende Probenmenge gewährleisten.

  • Seite 27: Messgerät Einschalten

    Liquiline System CA80TN Inbetriebnahme WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beant- worten können.

  • Seite 28: Bediensprache Einstellen

    Inbetriebnahme Liquiline System CA80TN Zugriff auf die Konfiguration sperren ‣ Aufrufen: MENU/Wartungsebene verlassen.  Der Zugang ist wieder gesperrt und Sie können keine Einstellungen ändern. Bediensprache einstellen Sprache einstellen Softkey drücken: MENU. Im obersten Menüpunkt Ihre Sprache einstellen.  Die Bedienung erfolgt in der gewünschten Sprache.
  • Seite 29 Liquiline System CA80TN Inbetriebnahme 7.6.2 Inbetriebnahme starten Erstinbetriebnahme starten Ausführen: Menü/Betrieb /Wartung/Inbetriebnahme/Inbetriebnahme starten.  Nach dem Ablauf der Inbetriebnahme meldet das Gerät: Die Aktion war erfolg- reich. Wenn die Aktion nicht erfolgreich war oder abgebrochen wurde, erhalten Sie vom Gerät eine Meldung mit Abhilfemaßnahmen. Nehmen Sie die Korrekturen vor und wiederholen Sie die Inbetriebnahme.
  • Seite 32 *71509943* 71509943 www.addresses.endress.com...
