GAMMA instabus

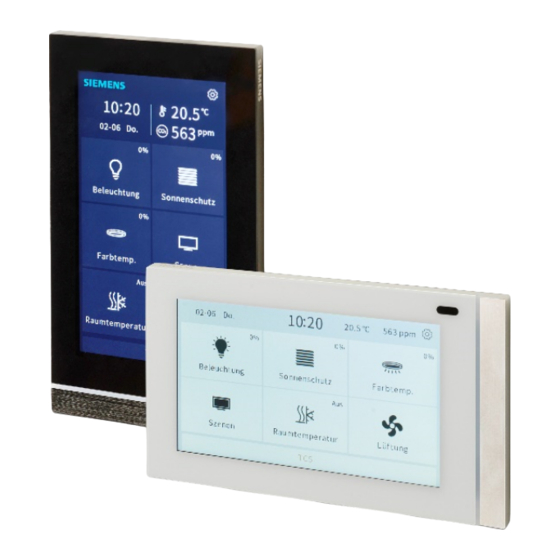

Touch Control TC5
5WG1205-2AB12, 5WG1205-2AB22
A6V13357279_de--_a
15.12.2022
Vielseitiges Touchpanel zum Anzeigen, Bedienen und Steuern von
Raumfunktionen
●
Bedienung über 5-Zoll-Farb-Touchscreen
– Steuerung von Licht, Jalousien und Szenen
– Raumtemperatur- und/oder Lüftungsregelung über PI-Regler
– Schnittstelle und Bedienung für VRF-Geräte (VRF: variabler Kältemittelfluss)
– Anzeige von Temperatur, Feuchte, Luftqualität, Energiemesswert, Regen usw.
●
Einbau sowohl horizontal als auch vertikal möglich
●
Zeitplan, Ereignismanagement, Alarmverarbeitung, Human-Centric Lighting (HCL)
und grundlegende Logikfunktionen
●
Konfigurierbare Navigation für bis zu 15 Funktionsseiten
●
Administratorfunktion über Passwort oder Busobjekte
●
Näherungssensor, Einstellung der Bildschirmhelligkeit, Summer
●
Anpassung möglich für Hintergrundbild, Bildschirmschoner und konfigurierbare
Symbole
●
Montage sowohl an runden als auch an rechteckigen Unterputzdosen,
Smart Infrastructure
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens TC5
Inhaltszusammenfassung für Siemens TC5
- Seite 1 GAMMA instabus Touch Control TC5 5WG1205-2AB12, 5WG1205-2AB22 Vielseitiges Touchpanel zum Anzeigen, Bedienen und Steuern von Raumfunktionen ● Bedienung über 5-Zoll-Farb-Touchscreen – Steuerung von Licht, Jalousien und Szenen – Raumtemperatur- und/oder Lüftungsregelung über PI-Regler – Schnittstelle und Bedienung für VRF-Geräte (VRF: variabler Kältemittelfluss) –...
-
Seite 2: Funktionen
Funktionen Bei Touch Control TC5 (im Folgenden als „TC5“ bezeichnet) handelt es sich um ein Multifunktions-Touch-Panel mit KNX S-Mode für Anzeige, Bedienung und Steuerung. Das Gerät bietet einen kapazitativen Farb-Touchscreen (5 Zoll) mit einer Auflösung von 480 × 854 px. -
Seite 3: Typ-Zusammenfassung
AND, OR, XOR, Gate-Forwarding, Schwellenwert, Formatkonvertierung und Höchstwert. ● Steuerung von RGB, RGBW und RGBW + Farbtemperatur Die Seite für die Dimmsteuerung von TC5 kann für 3 Arten von Farbleuchten eingerichtet werden: RGB-Licht (3 Farben), RGBW-Licht (4 Farben), RGBW-Licht (4 Farben) optional mit Farbtemperatursteuerung. ●... -
Seite 4: Bestellung
Produkttyp ein. Mechanische Ausführung Das Gerät umfasst folgende Teile: ● Touch Panel mit Elektronik, Bedienelementen und integriertem Raumtemperatursensor. ● Die Montageplatte ist ein Zusatzteil, mit dem die Installation für Touch Control TC5 durchgeführt werden kann. Siemens A6V13357279_de--_a Smart Infrastructure 15.12.2022... -
Seite 5: Produktbeschreibung
– Der Farbstreifen ist dauerhaft rot, und dies wirkt sich auf die Lebensdauer des Farbstreifens aus. ● Micro-SD-Karte zum Ändern des Hintergrundbildes, des elektronischen Fotoalbums (Bildschirmschoner) und der Startseiten-Symbole oder der Multifunktionsseiten. Nur SDHC-Karten und FAT32-Format werden unterstützt, und die Speicherkapazität der Micro-SD-Karte darf 32 GB nicht überschreiten. Siemens A6V13357279_de--_a Smart Infrastructure 15.12.2022... -
Seite 6: Sicherheit
Schalten Sie die Hilfsspannungsversorgung nicht aus, während Sie ein Upgrade des Systems unter Anwendung einer Micro-SD-Karte durchführen, da dies Anzeigefehler verursachen kann. System-Upgrades erfordern einen Neustart. ● Schalten Sie im Programmiermodus die Hilfsspannungsversorgung nicht aus, da dies zur Folge haben kann, dass der Systemstart fehlschlägt. Siemens A6V13357279_de--_a Smart Infrastructure 15.12.2022... -
Seite 7: Entsorgung
Nicht ausdrücklich genehmigt wurden, können die Befugnis des Benutzers, das Gerät zu betreiben, aufheben. Vertreter in den Vereinigten Staaten von Amerika https://new.siemens.com/us/en/products/buildingtechnologies/home.html UKCA Konformitätsbewertung für Vereinigtes Königreich durchgeführt Ansprechpartner für regulatorische Fragen: (GB) Siemens plc, Sir William Siemens House, Princess Road, Manchester, M20 2UR Siemens A6V13357279_de--_a Smart Infrastructure... -
Seite 8: Technische Daten
Feuchte: 0…93 % r. F. (nicht kondensierend) ● Betrieb EN 60721-3-3 ● Klasse 3K5 Temperatur: -5…45 °C Feuchte: 0…93 % r. F. (nicht kondensierend) Mechanische Bedingungen Lagerung EN 60721-3-1 Klasse 1M2 Transport EN 60721-3-2 Klasse 2M2 Betrieb EN 60721-3-3 Klasse 3M2 Siemens A6V13357279_de--_a Smart Infrastructure 15.12.2022... - Seite 9 Abmessungen in mm (B × H × T) 86 × 148,8 × 11,5 Gewicht mit/ohne Verpackung 248/388 g Material und Farbe ● Rückseitiges Gehäuse: PC ● Frontplatte: Aluminium 6063 ● Touch Panel: Glas + Folie + Folie Siemens A6V13357279_de--_a Smart Infrastructure 15.12.2022...
-
Seite 10: Anschlussklemmen
Diagramme Anschlussklemmen DC+, DC- Hilfsspannung 24…30 V DC KNX+, KNX- KNX-Betriebsspannung 21…30 V DC Siemens A6V13357279_de--_a Smart Infrastructure 15.12.2022... -
Seite 11: Abmessungen (Mm)
Abmessungen (mm) Support ● Übergeben Sie Ihren Kunden die Montageanleitung und alle technischen Produktinformationen. ● Senden Sie fehlerhafte Geräte mit einem Rücklieferschein zurück an die Siemens- Vertretung vor Ort. ● Bei technischen Fragen kontaktieren Sie: Tel.: +49 89 9221-8000 http://www.siemens.com/supportrequest Technischer Support: http://www.siemens.com/supportrequest... - Seite 12 Herausgegeben von © Siemens Switzerland Ltd, 2022 Siemens Switzerland Ltd Technische Spezifikationen und Verfügbarkeit können Smart Infrastructure ohne Vorankündigung geändert werden. Global Headquarter Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokumentennummer A6V13357279_de--_a Ausgabe 15.12.2022...
