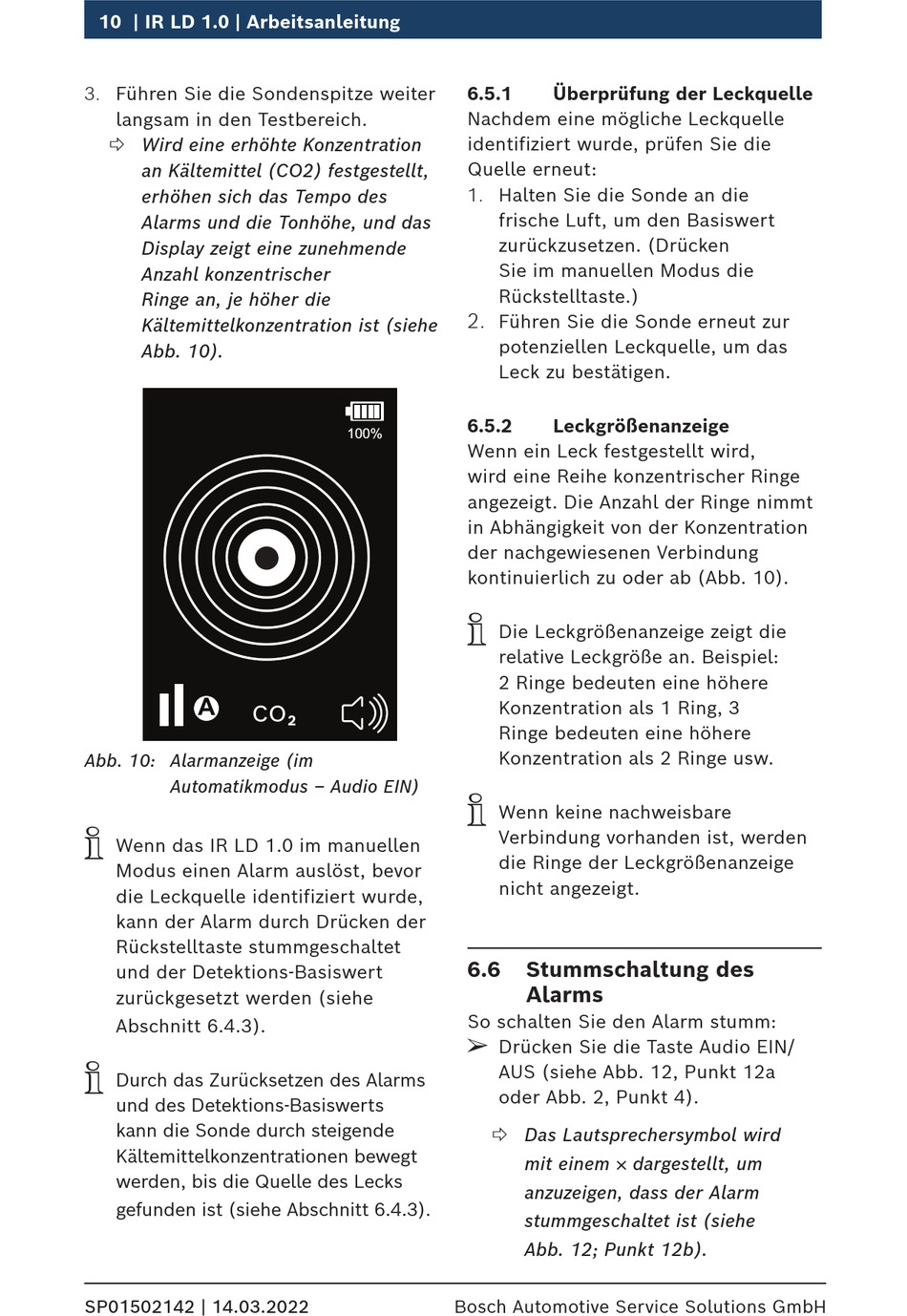

10 | IR LD 1.0 | Arbeitsanleitung
3. Führen Sie die Sondenspitze weiter
langsam in den Testbereich.
 Wird eine erhöhte Konzentration
an Kältemittel (CO2) festgestellt,
erhöhen sich das Tempo des
Alarms und die Tonhöhe, und das
Display zeigt eine zunehmende
Anzahl konzentrischer
Ringe an, je höher die
Kältemittelkonzentration ist (siehe
Abb. 10).
A
CO₂
Abb. 10: Alarmanzeige (im
Automatikmodus – Audio EIN)
i
Wenn das IR LD 1.0 im manuellen
Modus einen Alarm auslöst, bevor
die Leckquelle identifiziert wurde,
kann der Alarm durch Drücken der
Rückstelltaste stummgeschaltet
und der Detektions-Basiswert
zurückgesetzt werden (siehe
Abschnitt 6.4.3).
i
Durch das Zurücksetzen des Alarms
und des Detektions-Basiswerts
kann die Sonde durch steigende
Kältemittelkonzentrationen bewegt
werden, bis die Quelle des Lecks
gefunden ist (siehe Abschnitt 6.4.3).
SP01502142 | 14.03.2022
6.5.1
Nachdem eine mögliche Leckquelle
identifiziert wurde, prüfen Sie die
Quelle erneut:
1. Halten Sie die Sonde an die
frische Luft, um den Basiswert
zurückzusetzen. (Drücken
Sie im manuellen Modus die
Rückstelltaste.)
2.
Führen Sie die Sonde erneut zur
potenziellen Leckquelle, um das
Leck zu bestätigen.
6.5.2
100%
Wenn ein Leck festgestellt wird,
wird eine Reihe konzentrischer Ringe
angezeigt. Die Anzahl der Ringe nimmt
in Abhängigkeit von der Konzentration
der nachgewiesenen Verbindung
kontinuierlich zu oder ab (Abb. 10).
i
Die Leckgrößenanzeige zeigt die
relative Leckgröße an. Beispiel:
2 Ringe bedeuten eine höhere
Konzentration als 1 Ring, 3
Ringe bedeuten eine höhere
Konzentration als 2 Ringe usw.
i
Wenn keine nachweisbare
Verbindung vorhanden ist, werden
die Ringe der Leckgrößenanzeige
nicht angezeigt.
6.6
So schalten Sie den Alarm stumm:
¶
Drücken Sie die Taste Audio EIN/
AUS (siehe Abb. 12, Punkt 12a
oder Abb. 2, Punkt 4).
 Das Lautsprechersymbol wird
Bosch Automotive Service Solutions GmbH
Überprüfung der Leckquelle
Leckgrößenanzeige
Stummschaltung des
Alarms
mit einem × dargestellt, um
anzuzeigen, dass der Alarm
stummgeschaltet ist (siehe
Abb. 12; Punkt 12b).
