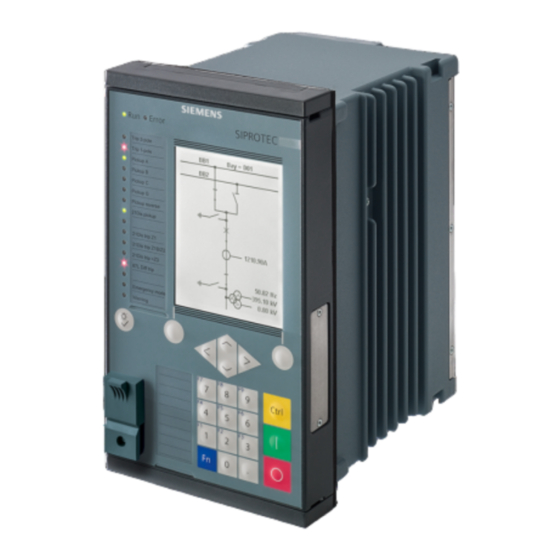

Siemens SIPROTEC 5 Handbuch
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. Industrielle Ausrüstung
  5. SIPROTEC 5
  6. Handbuch
Siemens SIPROTEC 5 Handbuch

Siemens SIPROTEC 5 Handbuch

Sammelschienen-schnellumschaltung
Vorschau ausblenden Andere Handbücher für SIPROTEC 5:
1
2
3
4
5
6
7
8
Inhalt
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
573
574
575
576
577
578
579
580
581
582
583
584
585
586
587
588
589
590
591
592
593
594
595
596
597
598
599
600
601
602
603
604
605
606
607
608
609
610
611
612
613
614
615
616
617
618
619
620
621
622
623
624
625
626
627
628
629
630
631
632
633
634
635
636
637
638
639
640
641
642
643
644
645
646
647
648
649
650
651
652
653
654
655
656
657
658
659
660
661
662
663
664
665
666
667
668
669
670
671
672
673
674
675
676
677
678
679
680
681
682
683
684
685
686
687
688
689
690
691
692
693
694
695
696
697
698
699
700
701
702
703
704
705
706
707
708
709
710
711
712
713
714
715
716
717
718
719
720
721
722
723
724
725
726
727
728
729
730
731
732
733
734
735
736
737
738
739
740
741
742
743
744
745
746
747
748
749
750
751
752
753
754
755
756
757
758
759
760
761
762
763
764
765
766
767
768
769
770
771
772
773
774
775
776
777
778
779
780
781
782
783
784
785
786
787
788
789
790
791
792
793
794
795
796
797
798
799
800
801
802
803
804
805
806
807
808
809
810
811
812
813
814
815
816
817
818
819
820
821
822
823
824
825
826
827
828
829
830
831
832
833
834
835
836
837
838
839
840
841
842
843
844
845
846
847
848
849
850
851
852
853
854
855
856
857
858
859
860
861
862
863
864
865
866
867
868
869
870
871
872
873
874
875
876
877
878
879
880
881
882
883
884
885
886
887
888
889
890
891
892
893
894
895
896
897
898
899
900
901
902
903
904
905
906
907
908
909
910
911
912
913
914
915
916
917
918
919
920
921
922
923
924
925
926
927
928
929
930
931
932
933
934
935
936
937
938
939
940
941
942
943
944
945
946
947
948
949
950
951
952
953
954
955
956
957
958
959
960
961
962
963
964
965
966
967
968
969
970
971
972
973
974
975
976
977
978
979
980
981
982
983
984
985
986
987
988
989
990
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SIPROTEC 5
Sammelschienen-Schnell-
umschaltung
7VU85
ab V9.30
Handbuch
C53000-G5000-C090-1
Vorwort
Inhaltsverzeichnis
Einführung
Funktionale Grundstruktur
Systemfunktionen
Applikationen
Funktionsgruppentypen
Schnellumschaltung
Steuerungsfunktionen
Schutz- und Automatikfunktionen
Überwachungsfunktionen
Messwerte, Energiewerte und Monitoring
des Primärsystems
Power Quality – Basis
Funktionsprüfungen
Technische Daten
Anhang
Literaturverzeichnis
Glossar
Stichwortverzeichnis
1
2
3
4
5
6
7
8
9
10
11
12
13
A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIPROTEC 5

Inhaltszusammenfassung für Siemens SIPROTEC 5

  • Seite 1 Vorwort Inhaltsverzeichnis Einführung SIPROTEC 5 Funktionale Grundstruktur Sammelschienen-Schnell- Systemfunktionen umschaltung Applikationen 7VU85 Funktionsgruppentypen ab V9.30 Schnellumschaltung Steuerungsfunktionen Handbuch Schutz- und Automatikfunktionen Überwachungsfunktionen Messwerte, Energiewerte und Monitoring des Primärsystems Power Quality – Basis Funktionsprüfungen Technische Daten Anhang Literaturverzeichnis Glossar C53000-G5000-C090-1 Stichwortverzeichnis...

  • Seite 2: Haftungsausschluss

    Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart werden. Marken Dokumentversion: C53000-G5000-C090-1.02 SIPROTEC, DIGSI, SIGRA, SIGUARD, SIMEAS, SAFIR, SICAM Ausgabestand: 08.2022 und MindSphere sind Marken der Siemens AG. Jede nicht Version des beschriebenen Produkts: ab V9.30 autorisierte Verwendung ist unzulässig.

  • Seite 3: Vorwort

    Dieses Handbuch ist gültig für die SIPROTEC 5-Gerätefamilie. Weiterführende Dokumentation [dw_product-overview_SIP5_device-manual, 5, de_DE] • Gerätehandbücher Gerätehandbücher beschreiben die Funktionen und Applikationen eines spezifischen SIPROTEC 5- Gerätes. Das gedruckte Handbuch und die Geräte-Online-Hilfe haben dieselbe Informationsstruktur. • Hardware-Handbuch Das Hardware-Handbuch beschreibt die Hardware-Bausteine und Gerätekombinationen der SIPROTEC 5- Gerätefamilie.
  • Seite 4 • Engineering Guide Der Engineering Guide beschreibt die wesentlichen Schritte beim Engineering mit DIGSI 5. Zusätzlich erfahren Sie im Engineering Guide, wie Sie eine projektierte Konfiguration in ein SIPROTEC 5-Gerät laden und die Gerätefunktionalität des SIPROTEC 5-Gerätes aktualisieren. • Online-Hilfe DIGSI 5 Die Online-Hilfe DIGSI 5 enthält ein Hilfepaket für DIGSI und CFC.
  • Seite 5 Das Produkt finden Sie unter der Zulassungsnummer (UL File Number) E194016. IND. CONT. EQ. 69CA Weitere Unterstützung Bei Fragen zum System wenden Sie sich an Ihren Siemens-Vertriebspartner. Customer Support Center Unser Customer Support Center unterstützt Sie rund um die Uhr. Siemens AG Smart Infrastructure –...
  • Seite 6 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die in den Katalogen und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Fremdge- räten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt Folgendes voraus: •...
  • Seite 7 This product includes software developed by the OpenSSL Project for use in OpenSSL Toolkit (http:// www.openssl.org/). This product includes software written by Tim Hudson (tjh@cryptsoft.com). This product includes cryptographic software written by Eric Young (eay@cryptsoft.com). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 8 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 9: Inhaltsverzeichnis

    3.1.7 Spontane Meldungsanzeige in DIGSI 5................. 73 3.1.8 Spontane Störfallanzeige an der Vor-Ort-Bedieneinheit..........73 3.1.9 Gespeicherte Meldungen im SIPROTEC 5-Gerät............75 3.1.10 Testbetrieb und die Beeinflussung von Meldungen an eine Stationsleittechnik..... 76 3.1.11 Gespeicherte Meldungen der Funktionsgruppe zurücksetzen........76 Messwerterfassung ......................77 Abtastfrequenznachführung und Frequenznachführgruppen..........
  • Seite 10 Geräteverbund aus 2 Geräten und redundanter Kommunikationsverbindung..190 3.6.8.3 Geräteverbund aus 3 Geräten und nur IP-Kommunikation........190 3.6.8.4 Geräteverbund aus 3 Geräten und gemischten Kommunikationsmedien....191 3.6.8.5 Geräteverbund aus 6 Geräten und gemischten Kommunikationsmedien....193 3.6.8.6 Nicht unterstützte Konfigurationen..............196 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 11 Applikationen............................237 Übersicht........................238 Applikationsvorlage und Funktionsumfang des Gerätes 7VU85........239 Funktionsgruppentypen...........................247 Funktionsgruppentyp Leistungsschalter-Synchronisierung..........248 5.1.1 Übersicht........................248 5.1.2 Struktur der Funktionsgruppe..................248 5.1.3 Anwendungs- und Einstellhinweise................250 5.1.4 Parameter......................... 251 5.1.5 Leistungsschalter.......................251 5.1.5.1 Übersicht......................251 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 12 Funktionsgruppentyp Spannung 3-phasig............... 284 5.3.1 Übersicht........................284 5.3.2 Struktur der Funktionsgruppe..................284 5.3.3 Anwendungs- und Einstellhinweise................285 5.3.4 Parameter......................... 286 5.3.5 Informationen......................286 Funktionsgruppentyp Spannung/Strom 1-phasig............. 287 5.4.1 Übersicht........................287 5.4.2 Struktur der Funktionsgruppe..................287 5.4.3 Schreibgeschützte Parameter..................290 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 13 Anwendungs- und Einstellhinweise..............330 5.6.8.3 Parameter......................331 5.6.8.4 Informationen......................332 5.6.9 Kommunikation mit der Thermobox................333 5.6.9.1 Einbindung einer seriellen Thermobox (Ziehl TR1200).......... 333 5.6.9.2 Einbindung einer Thermobox Ether. (TR1200 IP)...........336 5.6.9.3 Temperatursimulation ohne Sensoren..............338 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 14 6.2.6.2 Start manuell....................... 399 6.2.6.3 Start durch Fehler....................400 6.2.6.4 Fehlererkennung....................401 6.2.6.5 Start Unterspannung....................402 6.2.6.6 Start f< (Unterfrequenz)..................403 6.2.6.7 Start unerwartete Öffnung LS................404 6.2.6.8 Zusätzlicher Start....................405 6.2.6.9 Anwendungs- und Einstellhinweise (Fehlererkennung).........407 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 15 7.2.2 Schaltgerät Leistungsschalter..................451 7.2.2.1 Struktur des Schaltgerätes Leistungsschalter............451 7.2.2.2 Anwendungs- und Einstellhinweise..............455 7.2.2.3 Anschaltvarianten des Leistungsschalters............. 458 7.2.2.4 Parameter......................465 7.2.2.5 Informationen......................467 7.2.3 Schaltgerät Trennschalter..................469 7.2.3.1 Struktur des Schaltgerätes Trennschalter.............. 469 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 16 Überwachung der Synchronisierungsfunktion..............568 7.6.1 Übersicht........................568 7.6.2 Funktionsbeschreibung..................... 569 Spannungsmessstellen-Auswahl für Synchronisierung............. 571 7.7.1 Funktionsübersicht ....................571 7.7.2 Funktionsbeschreibung..................... 571 7.7.3 Anwendungs- und Einstellhinweise................573 7.7.4 Informationen......................576 Synchronisierungsfunktion....................577 7.8.1 Funktionsübersicht....................577 7.8.2 Struktur der Funktion....................577 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 17 Anwendungs- und Einstellhinweise für die Messstelle Spannung 1‑phasig (U-1ph)..634 8.1.6 Anwendungs- und Einstellhinweise für die Messstelle Strom 3‑phasig (I-3ph)..... 636 8.1.7 Anwendungs- und Einstellhinweise für die Messstelle Strom 1‑phasig (I 1-ph).... 639 8.1.8 Messstellenfreischaltung................... 640 8.1.8.1 Übersicht......................640 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 18 Informationen......................688 Spannungsänderungsschutz....................689 8.6.1 Funktionsübersicht ....................689 8.6.2 Struktur der Funktion....................689 8.6.3 Allgemeine Funktionalität..................690 8.6.3.1 Beschreibung....................... 690 8.6.3.2 Anwendungs- und Einstellhinweise..............690 8.6.4 Stufenbeschreibung....................691 8.6.4.1 Beschreibung....................... 691 8.6.4.2 Anwendungs- und Einstellhinweise..............692 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 19 Beschreibung ...................... 747 8.8.6.2 Anwendungs- und Einstellhinweise ..............748 8.8.6.3 Parameter......................750 8.8.6.4 Informationen......................752 Sammelmeldungen Überstromzeitschutz-Funktionen............754 8.9.1 Beschreibung ......................754 8.10 Externe Einkopplung 3-polig................... 756 8.10.1 Funktionsübersicht....................756 8.10.2 Struktur der Funktion....................756 8.10.3 Stufenbeschreibung....................757 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 20 8.14.4 Δφ-Stufe........................782 8.14.4.1 Beschreibung....................... 782 8.14.4.2 Anwendungs- und Einstellhinweise..............783 8.14.4.3 Parameter......................784 8.14.4.4 Informationen......................784 8.14.5 I1 < Freigabestufe......................784 8.14.5.1 Beschreibung....................... 784 8.14.5.2 Anwendungs- und Einstellhinweise..............785 8.14.5.3 Parameter......................785 8.14.5.4 Informationen......................785 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 21 Struktur der Funktion ....................814 8.19.3 Funktionsbeschreibung..................... 814 8.19.4 Anwendungs- und Einstellhinweise................819 8.19.5 Parameter......................... 824 8.19.6 Informationen......................825 8.20 Leistungsschalter-Versagerschutz..................826 8.20.1 Funktionsübersicht....................826 8.20.2 Struktur der Funktion....................826 8.20.3 Funktionsbeschreibung..................... 827 8.20.4 Anwendungs- und Einstellhinweise................834 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 22 Anwendungsbeispiel für Lichtbogenschutz mit Punktsensoren in der Betriebsart: Licht und Strom......................877 8.25.9.1 Beschreibung....................... 877 8.25.9.2 Anwendungs- und Einstellhinweise..............878 8.25.10 Anwendungsbeispiel für Lichtbogenschutz mit Punktsensoren über externe Einkopplung......................879 8.25.10.1 Beschreibung....................... 879 8.25.10.2 Anwendungs- und Einstellhinweise..............880 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 23 Struktur der Funktion................... 909 9.3.6.3 Funktionsbeschreibung..................909 9.3.6.4 Anwendungs- und Einstellhinweise..............911 9.3.6.5 Parameter......................911 9.3.6.6 Informationen......................911 9.3.7 Spannungsdrehfeld-Überwachung................911 9.3.7.1 Funktionsübersicht ....................911 9.3.7.2 Struktur der Funktion ..................911 9.3.7.3 Funktionsbeschreibung..................912 9.3.7.4 Anwendungs- und Einstellhinweise..............913 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 24 Anwendungs- und Einstellhinweise..............939 9.3.14.6 Parameter......................940 9.3.14.7 Informationen......................940 9.3.15 Leistungsschalter EIN-Kreis-Überwachung (Allgemein) ..........940 9.3.15.1 Funktionsübersicht....................940 9.3.15.2 Struktur der Funktion................... 941 9.3.15.3 Leistungsschalter EIN-Kreis-Überwachung mit 2 Binäreingängen......941 9.3.15.4 Leistungsschalter EIN-Kreis-Überwachung mit 1 Binäreingang......943 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 25 Parametrierung der PMU am Gerät................996 10.5.8 Anwendungs- und Einstellhinweise................997 10.5.9 Parameter....................... 1001 10.5.10 Informationen......................1002 10.6 Mittelwerte........................1003 10.6.1 Funktionsbeschreibung Mittelwerte................. 1003 10.6.2 Anwendungs- und Einstellhinweise Mittelwerte............1003 10.7 Minimal-/Maximalwerte....................1006 10.7.1 Funktionsbeschreibung Minimal-/Maximalwerte............1006 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 26 11.1 Spannungsschwankung....................1042 11.1.1 Funktionsübersicht ....................1042 11.1.2 Struktur der Funktion....................1042 11.1.3 Allgemeine Funktionalität..................1043 11.1.3.1 Beschreibung..................... 1043 11.1.4 Stufe Einbruch......................1043 11.1.4.1 Beschreibung..................... 1043 11.1.4.2 Anwendungs- und Einstellhinweise..............1048 11.1.4.3 Parameter......................1048 11.1.4.4 Informationen....................1049 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 27 Funktionsprüfung Schutzdatenkommunikation............. 1087 12.2.1 Kontrolle der Schutzdatenkommunikation............... 1087 12.2.2 Richtungsprüfung....................1088 12.3 Funktionsprüfung der Drehfeldumschaltung..............1089 12.4 Primär- und Sekundärprüfung der Synchronisierungsfunktion........1090 12.4.1 Prüfung der Steuerstrom- und Messspannungskreise ..........1090 12.4.2 Messung der Leistungsschalter-Einschaltzeit............1096 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 28 Überfrequenzschutz...................... 1172 13.20 Unterfrequenzschutz.....................1173 13.21 Frequenzänderungsschutz.................... 1174 13.22 Leistungsschutz (P, Q) 3-phasig..................1176 13.23 Kraftwerksentkupplungs-Schutz..................1178 13.24 Leistungsschalter-Versagerschutz ................. 1180 13.25 Schnellauslösung bei Zuschaltung auf Fehler..............1182 13.26 Analogkanalüberwachung über schnelle Stromsumme..........1183 13.27 Messspannungsausfall-Erkennung.................1184 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 29 Anschlussbeispiele für Stromwandler................1235 Anschlussbeispiele der Spannungswandler für modulare Geräte........1241 Anschlussbeispiele für das Sammelschienen-Schnellumschaltungsgerät......1247 Anschlussbeispiele für LPIT-Modul IO240...............1248 A.10 Vorrangierungen 7VU85 SSU-Sammelschiene mit Längstrennung und 2 Einspeisungen. 1251 Literaturverzeichnis..........................1257 Glossar..............................1259 Stichwortverzeichnis..........................1281 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 30 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 31: Einführung

    Einführung Allgemeines Eigenschaften von SIPROTEC 5 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 32: Allgemeines

    Die Messeingänge transformieren die von den Messwandlern kommenden Ströme und Spannungen und passen sie an die internen Verarbeitungspegel des Gerätes an. Ein SIPROTEC 5-Gerät verfügt über Eingänge zur Strom- und Spannungsmessung. Die Stromeingänge sind dabei für die Erfassung der Leiterströme und des Erdstromes vorgesehen.
  • Seite 33 Die einzelnen Funktionseinheiten des Gerätes werden von einer internen Stromversorgung versorgt. Kurzzei- tige Einbrüche der Versorgungsspannung, die bei Kurzschlüssen im Hilfsspannungs-Versorgungssystem der Anlage auftreten können, werden von einem Kondensatorspeicher überbrückt (siehe auch Technische Daten). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 34: Eigenschaften Von Siprotec 5

    Einführung 1.2 Eigenschaften von SIPROTEC 5 Eigenschaften von SIPROTEC 5 Die SIPROTEC 5-Geräte der Feldebene sind kompakt und werden direkt in Mittel- und Hochspannungs-Schalt- anlagen eingebaut. Sie zeichnen sich durch eine durchgängige Integration von Schutz- und Steuerungsfunkti- onen aus. Allgemeine Eigenschaften •...

  • Seite 35: Funktionale Grundstruktur

    Funktionale Grundstruktur Funktionseinbettung im Gerät Applikationsvorlagen/Funktionsumfang anpassen Funktionssteuerung Textstruktur und Referenznummer für Parameter und Meldungen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 36: Funktionseinbettung Im Gerät

    Funktionseinbettung im Gerät Allgemeines SIPROTEC 5-Geräte bieten hinsichtlich der Handhabung von Funktionen eine hohe Flexibilität. Funktionen lassen sich einzeln in das Gerät laden. Weiterhin können Funktionen innerhalb eines Gerätes und zwischen Geräten kopiert werden. Die hierfür notwendige Einbettung von Funktionen im Gerät wird anhand eines Beispiels verdeutlicht.
  • Seite 37 Bild 2-1 Projektnavigation in DIGSI 5 (Ausschnitt) Im Arbeitsbereich öffnet sich das Fenster zur Rangierung der Messstellen (siehe folgendes Bild, nicht zum Beispiel passend). [sc_mp_fgconnect, 2, de_DE] Bild 2-2 Verbindung von Messstellen und Funktionsgruppen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 38: Applikationsvorlagen/Funktionsumfang Anpassen

    Informationsrangierung • Funktionseinstellungen Zum Anpassen des Funktionsumfangs empfiehlt Siemens den Editor Single-Line-Konfiguration. Ergänzen Sie fehlende Funktionalitäten aus der globalen DIGSI 5-Bibliothek. Dann sind die Voreinstellungen der ergänzten Funktionalität wirksam. Sie können innerhalb eines Gerätes und auch zwischen Geräten kopieren. Wenn Sie Funktionalitäten kopieren, werden die aktuellen Einstellungen und Rangierungen mitko- piert.
  • Seite 39 Wenn Sie die Lizenzdatei bei Ihrem Vertriebspartner bestellt haben, erhalten Sie diese per E-Mail oder zum Herunterladen. • Laden Sie die signierte Lizenzdatei mit DIGSI 5 in Ihr Gerät. Die Prozedur ist in der Online-Hilfe von DIGSI 5 beschrieben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 40: Funktionssteuerung

    In den einzelnen Funktionsbeschreibungen wird daher auf diese Steuerung nicht mehr im Detail eingegangen. [lo_steurg, 2, de_DE] Bild 2-3 Allgemeine Steuerung einer Funktion Zustandssteuerung Über den Parameter Modus, das Controllable Mod und den Eingang übergeordneter Zustand steuern Sie den Zustand der Funktion. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 41 Mit dem Parameter (_:151) Relaisausg. im Testmodus können Sie einstellen, ob die Relaisausgänge von Funktionen im Zustand Test angeregt werden sollen. Wenn dieser Parameter inaktiv ist (Voreinstellung), dann wird der Zustand Test einer Funktion zu Test/ Relais block. geändert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 42 Logiken außerhalb dieses Funktionsblocks, z.B. übergeordnete Sammelmeldungen, sind von der Blockierung nicht betroffen. Deren Ausgabe auf ein Relais führt weiter zur Ansteuerung. Die Funktion ist ausgeschaltet. Sie erzeugt keine Informationen. Die Bereitschaft einer ausgeschalteten Funktion hat immer den Wert OK. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 43 Blockierung nicht betroffen. Wenn der Zustand dieser Funktionen die Verarbeitung von Meldungen mit Test-Bit erlaubt (Zielfunktion im Zustand Test oder Test/Relais block.), führen die auf ein Relais rangierten Ausgangsinformationen weiter zur Ansteuerung der Relais. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 44 Die Funktion arbeitet als Überwachungsfunktion. Die Logik läuft normal ab, allerdings ohne Bildung der Auslösemeldung. Die Zeitablaufmeldung wird weiterhin erzeugt und kann bei Bedarf weiterverarbeitet werden. Mit der Anregung startet keine Fehleraufzeichnung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 45: Textstruktur Und Referenznummer Für Parameter Und Meldungen

    2.4 Textstruktur und Referenznummer für Parameter und Meldungen Textstruktur und Referenznummer für Parameter und Meldungen Jeder Parameter und jede Meldung besitzt innerhalb aller SIPROTEC 5-Geräte eine eindeutige Referenz- nummer. Über die Referenznummer erhalten Sie einen eindeutigen Bezug z.B. zwischen einem Meldungsein- trag im Puffer des Gerätes und der entsprechenden Handbuchbeschreibung.
  • Seite 46 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 47: Systemfunktionen

    Systemfunktionen Meldungen Messwerterfassung Abtastfrequenznachführung und Frequenznachführgruppen Verarbeitung von Qualitätsattributen Störschreibung Wirkkommunikation Datums- und Zeitsynchronisation Benutzerdefinierte Objekte Sonstige Funktionen 3.10 Allgemeine Hinweise zur Schwellwerteinstellung 3.11 Geräteeinstellungen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 48: Meldungen

    Funktionsblöcken gruppieren. Diese können dann durch Binäreingänge oder CFC-Logiken gesetzt werden. Auslesen von Meldungen Zum Auslesen der Meldungen Ihres SIPROTEC 5-Gerätes können Sie die Vor-Ort-Bedieneinheit des Gerätes oder einen PC benutzen, auf dem Sie DIGSI 5 installiert haben. Der nachfolgende Abschnitt beschreibt die generelle Vorgehensweise.

  • Seite 49: Auslesen Von Meldungen An Der Vor-Ort-Bedieneinheit

    Bei einigen Meldepuffern wird Ihnen in der Fußzeile des Displays die Option zum Löschen der gesamten Meldungsliste per Softkey-Taste angeboten. Lesen Sie dazu Kapitel 3.1.6 Sichern und Löschen der Melde- puffer. HINWEIS Für das Auslesen von Meldungen aus dem Gerät ist keine Passworteingabe erforderlich. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 50: Auslesen Von Meldungen Vom Pc Mit Digsi 5

    Sie eine direkte Verbindung zu Ihrem PC herstellen. Möglich ist auch der Zugriff über ein Datennetz von Ihrem DIGSI 5-PC aus auf alle angeschlossenen SIPROTEC 5-Geräte. Über das Fenster der Projektnavigation gelangen Sie zu den gewünschten Meldepuffern des SIPROTEC 5- ²...

  • Seite 51: Anzeige Von Meldungen

    Damit bestimmen Sie für alle anderen Meldungen eine Relativzeit. Die Echtzeitstempel der Ereignisse bleiben dabei unberührt. Anzeige von Meldungen 3.1.4 Angezeigte Meldungen werden in DIGSI 5 und an der Vor-Ort-Bedieneinheit durch zusätzliche Informationen ergänzt: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 52 Wert Eintragsnummer, Funktionsstruktur, Name, Wert, Meldungsnummer, Qualität, Ursache, Nummer Meldepuffer für Parameterände- Zeitstempel (Datum und Uhrzeit), Zeitstempel (Datum und Uhrzeit), rungen Relative Zeit, Funktionsstruktur, Eintragsnummer, Name, Funktionsstruktur, Wert Name, Wert, Qualität, Ursache, Nummer SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 53 Strom und Spannung, wenn eine der beiden Größen fehlt). Bad Reference ≈ Wert Der Messwert kann ungenau sein (z.B. außerhalb des Frequenz- nachführbereiches). Out of Range > Wert Der Messwert überschreitet den Messbereich. Nur Online-Zugänge SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 54: Meldepuffer

    Eintragsnummer Eintragskennung der Puffereinträge. Diese Kennung zeigt die Reihenfolge der Puffereinträge an. Meldungsnummer Nummer der Meldung, die im Gerät aufgetreten ist. Diese Nummer wird fortlaufend hochgezählt und ist für eine Analyse durch Siemens notwendig. Meldung Meldungstext Funktionsstruktur Der Pfad des Signals mit dem Signalnamen...
  • Seite 55 Der aufzuzeichnende Meldeumfang konfigurierbarer Meldepuffer (z.B. Erdschlussmeldepuffer) wird in eigens dafür definierten Spalten der Informationsrangierung (Matrix) von DIGSI 5 festgelegt. Vorgehensweise Um zur Informationsrangierung Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projekt- navigation. Der Zugang erfolgt dabei ausschließlich über das Projekt: •...

  • Seite 56: Betriebsmeldepuffer

    Störfallmeldepuffer). Im Betriebsmeldepuffer können bis zu 2000 Meldungen gespeichert werden. Auslesen vom PC mit DIGSI 5 • Um zum Betriebsmeldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Betriebsmeldepuffer •...
  • Seite 57 An der Vor-Ort-Bedieneinheit können Sie mit den Navigationstasten (oben/unten) innerhalb der ange- zeigten Meldungsliste navigieren. • Kontextabhängig können Sie über die Softkey-Taste Info Zusatzinformationen zum Eintrag abrufen. [sc_operlog1, 2, de_DE] Bild 3-5 Vor-Ort-Anzeige einer Meldungsliste (Beispiel: Betriebsmeldungen) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 58: Störfallmeldepuffer

    Systemfunktionen 3.1 Meldungen Löschbarkeit Der Betriebsmeldepuffer ihres SIPROTEC 5-Gerätes kann gelöscht werden. Das erfolgt in der Regel nach dem Test oder der Inbetriebnahme des Gerätes. Lesen Sie dazu Kapitel 3.1.6 Sichern und Löschen der Meldepuffer. Konfigurierbarkeit Der Meldeumfang des Betriebsmeldepuffers wird in einer eigens definierten Spalte der Informationsrangie- rung (Matrix) von DIGSI 5 konfiguriert: Ziel →...

  • Seite 59: Erdschlussmeldepuffer

    Die Protokollierung endet mit der gehenden Erdschlussmeldung. Auslesen vom PC mit DIGSI 5 • Um zum Erdschlussmeldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Erdschlussmeldungen Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Erdschlussmeldepuffers angezeigt.
  • Seite 60 [scgfllg1-191012-01.tif, 1, de_DE] Bild 3-8 Auslesen des Erdschlussmeldepuffers an der Vor-Ort-Bedieneinheit des Gerätes Löschbarkeit Der Erdschlussmeldepuffer Ihres SIPROTEC 5-Gerätes kann gelöscht werden. Lesen Sie Details dazu im Kapitel 3.1.6 Sichern und Löschen der Meldepuffer. Konfigurierbarkeit Der Meldeumfang des Erdschlussmeldepuffers wird in einer eigens definierten Spalte der Informationsrangie- rung (Matrix) von DIGSI 5 konfiguriert: Ziel →...

  • Seite 61: Parametriermeldepuffer

    Auslesen vom PC mit DIGSI 5 • Um zum Meldepuffer für Parameteränderungen Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Param.änderungen Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Parametriermeldepuffers angezeigt.
  • Seite 62 Dieser als Ringspeicher organisierte Meldepuffer ist vom Benutzer nicht löschbar! • Wollen Sie sicherheitsrelevante Informationen ohne Informationsverlust aus dem Gerät archivieren, so müssen Sie diesen Meldepuffer regelmäßig auslesen. • In den Parametriermeldepuffer können Sie keine weiteren Meldungsobjekte rangieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 63: Anwendermeldepuffer

    200 Meldungen gespeichert werden. Auslesen vom PC mit DIGSI 5 • Um zum Anwendermeldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Anwendermeld. 1/2 Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Anwendermeldepuffers angezeigt.

  • Seite 64: Kommunikationspuffer

    Systemfunktionen 3.1 Meldungen Löschbarkeit Der Anwendermeldepuffer Ihres SIPROTEC 5-Gerätes kann gelöscht werden. Details hierzu finden Sie in Kapitel 3.1.6 Sichern und Löschen der Meldepuffer. Konfiguration eines Anwendermeldepuffers Der Meldeumfang eines angelegten anwenderspezifischen Meldepuffers kann in der dazugehörigen Spalte der Informationsrangierung (Matrix) von DIGSI 5 frei konfiguriert werden: Ziel →...

  • Seite 65: Kommunikationsüberwachungspuffer

    Meldungsliste navigieren. [sc_commlg, 1, de_DE] Bild 3-15 Auslesen des Kommunikationspuffers an der Vor-Ort-Bedieneinheit des Gerätes Löschbarkeit Die Kommunikationspuffer Ihres SIPROTEC 5-Gerätes können gelöscht werden. Lesen Sie Details dazu im Kapitel 3.1.6 Sichern und Löschen der Meldepuffer. Konfigurierbarkeit Die Kommunikationspuffer sind nicht frei konfigurierbar. Die Einträge sind fest vorkonfiguriert.
  • Seite 66 GOOSE-Anmeldung simulierte Nachrichten verarbeitet. Auslesen vom PC mit DIGSI 5 • Um zum Kommunikationsüberwachungspuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Kom Überw.puffer Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Kommunikationsüberwachungspuffers angezeigt.

  • Seite 67: Security-Meldepuffer

    Auslesen vom PC mit DIGSI 5 • Um zum Security-Meldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Das Gerät muss sich im Online-Zugang befinden. Projekt → Online-Zugänge → Gerät → Geräteinformation → Registerkarte Meldepuffer → Sicherheits- meldungen Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Security-Meldepuffers angezeigt.

  • Seite 68: Gerätediagnosepuffer

    Fallback-System aktiv ist. Auslesen vom PC mit DIGSI 5 im Normalbetrieb • Um zum Gerätediagnosepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Online-Zugänge → Gerät → Geräteinformation → Registerkarte Meldepuffer → Gerätediagno- sepuffer Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Gerätediagnosepuffers angezeigt.

  • Seite 69: Motoranlauf-Meldepuffer

    Messung der Motoranlaufzeit wird beendet, sobald der Motorzustand auf Stillstand oder läuft wechselt. Der Motorzustand ergibt sich aus der Funktion Motorzustandserkennung. Wenn der Motorzustand auf starten wechselt und der Strom innerhalb von 500 ms unter den Motoranlauf- strom sinkt, wird kein Eintrag im Motoranlauf-Meldepuffer erzeugt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 70 V (oder kV) Auslesen vom PC mit DIGSI 5 • Um zum Motoranlauf-Meldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation. Projekt → Gerät → Prozessdaten → Meldepuffer → Motoranlauf-Meld. Ihnen wird der zuletzt aus dem Gerät geladene Zustand des Motoranlauf-Meldepuffers angezeigt.

  • Seite 71: Sichern Und Löschen Der Meldepuffer

    über neue Störfälle enthalten, kann ein Löschen der Meldepuffer sinnvoll sein. Das Rücksetzen der Meldepuffer geschieht getrennt für die verschiedenen Meldepuffer. HINWEIS Bevor Sie den Inhalt eines Meldepuffers Ihres SIPROTEC 5-Gerätes löschen, speichern Sie den Meldepuffer mit DIGSI 5 auf der Festplatte Ihres PCs. HINWEIS Nicht alle Meldepuffer Ihres SIPROTEC 5-Gerätes lassen sich löschen.
  • Seite 72 Benutzen Sie im Folgenden die Softkey-Tasten unter dem Display zum Aktivieren der Einga- beaufforderungen. Bestätigen Sie nun die Aufforderung zum Löschen. • Geben Sie nach Anforderung das Passwort ein und bestätigen Sie mit Enter. • Bestätigen Sie nach Anforderung das Löschen aller Einträge mit Ok. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 73: Spontane Meldungsanzeige In Digsi 5

    3.1 Meldungen Löschen von Meldepuffern vom PC mit DIGSI 5 • Um zum ausgewählten Meldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der Projektnavigation (z.B. Betriebsmeldepuffer). Projekt → Gerät → Prozessdaten → Meldepuffer → Betriebsmeldepuffer Spontane Meldungsanzeige in DIGSI 5 3.1.7...
  • Seite 74 Leistungsschalter können nach Störfällen auch mehrere gespeicherte Störfallanzeigen vorliegen, wobei die zeitlich letzte angezeigt wird. Bis zu ihrer manuellen Quittierung oder dem Rücksetzen per LED-Reset bleiben diese Bilder im Gerät gespeichert. [sc_stfanz, 1, de_DE] Bild 3-27 Spontane Störfallanzeige am Gerät SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 75: Gespeicherte Meldungen Im Siprotec 5-Gerät

    Gespeicherte Meldungen im SIPROTEC 5-Gerät 3.1.9 In Ihrem SIPROTEC 5-Gerät können Sie Meldungen auch als gespeichert konfigurieren. Diese Art der Konfigu- ration kann sowohl für Leuchtdioden (LEDs) als auch für Ausgangskontakte angewendet werden. Der konfigu- rierte Ausgang (LED oder Kontakt) bleibt solange angesteuert, bis er quittiert wird. Die Quittierung erfolgt über:...

  • Seite 76: Testbetrieb Und Die Beeinflussung Von Meldungen An Eine Stationsleittechnik

    Testbetrieb und die Beeinflussung von Meldungen an eine Stationsleittechnik 3.1.10 Wenn der Testbetrieb des Gerätes oder einzelner Funktionen eingeschaltet ist, werden von einem SIPROTEC 5- Gerät zu einer Stationsleittechnik abgesetzte Meldungen mit einem zusätzlichen Test-Bit gekennzeichnet. Dieses Test-Bit ermöglicht es, festzustellen, dass eine Meldung während eines Tests abgesetzt wurde. Im Normalbetrieb notwendige Reaktionen aufgrund einer Meldung können so unterdrückt werden.

  • Seite 77: Messwerterfassung

    Conventional Measured Value LPIT Low-Power Instrument Transformer – Kleinsignal-Messwandler Die interne Abtastfrequenz in den SIPROTEC 5-Geräten beträgt fest 16 kHz (Abtastrate: 320 Abtastungen pro 50-Hz-Periode). Damit werden alle Strom- und Spannungseingänge abgetastet. Wenn Betrag, Phase und SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...
  • Seite 78 Bei ausgewählten Messverfahren wird auf eine höhere Abtastfrequenz zurückgegriffen. Detaillierte Informati- onen dazu entnehmen Sie der jeweiligen Funktionsbeschreibung. HINWEIS In den Anlagendaten (ab Anlagendaten) finden Sie die Messstellen für Strom und Spannung. Jede Messstelle hat eigene Parameter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 79: Abtastfrequenznachführung Und Frequenznachführgruppen

    3.3 Abtastfrequenznachführung und Frequenznachführgruppen Abtastfrequenznachführung und Frequenznachführgruppen Übersicht 3.3.1 Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Das Gerät arbeitet mit maximal 6 Frequenznachführgruppen. Das Kapitel 3.3.2 Abtastfrequenznachführung gibt notwendige Hinweise zur Wirkungsweise der Abtastfre- quenznachführung und deren Anwendung.
  • Seite 80 Freq.n.im Arbeitsber. . Die einzelnen Schutzfunktionen werten diese Meldung aus. Wenn eine Überfunktion auftreten kann, werden die Schutzfunktionen intern blockiert und eine Fehlfunktion vermieden. Weiterführende Informationen zu dem Verhalten der Schutzfunktionen finden Sie im Kapitel 13 Technische Daten. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 81 3.3 Abtastfrequenznachführung und Frequenznachführgruppen [dw_working-area_sampling-frequency-tracking, 2, de_DE] Bild 3-30 Arbeitsbereich der Abtastfrequenznachführung Siemens empfiehlt, die Rangierung der errechneten Netzfrequenz (f ) und der ermittelten Nachführfrequenz ) als Messwertspur in den Störschrieb. Damit können Sie das Verhalten des Gerätes in Übergangszu- N.führ ständen dokumentieren.

  • Seite 82: Frequenznachführgruppen

    Beispiel der Frequenznachführung und Reaktion auf einen Sprung der Eingangsgröße Frequenznachführgruppen 3.3.3 In den SIPROTEC 5-Geräten vor der Plattformversion V07.80 gilt die Abtastfrequenznachführung für das gesamte Gerät. Das bedeutet, dass die 1. gültige Messstelle – z.B. eine 3-phasige Spannungsmessstelle – mit der erfassten Frequenz die gewählte Nachführfrequenz bestimmt.
  • Seite 83 Frequenzen auftreten können. Aus diesem Grund sind in diesem Beispiel 3 Frequenznachführ- gruppen notwendig, die im folgenden Bild farbig markiert sind. HINWEIS Auf die im folgenden Bild mit 1) gekennzeichnete Messstelle (I-Wdl.4) wird später noch eingegangen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 84 Wählen Sie nur die erforderliche Anzahl aus. Wenn Sie mit einer Applikationsvorlage starten, die Sie um die notwendigen Messstellen erweitert haben, müssen Sie aus der DIGSI 5-Bibliothek die erforderliche Anzahl zusätzlicher Frequenznachführgruppen in den Ordner Anlagendaten laden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 85 Rangiermatrix die zusätzliche Spalte Freq.nachf.gruppen ID. In dieser Spalte wählen Sie über die Auswahlliste für jede Messstelle die Nummer der zugehörigen Frequenznachführgruppe aus. [sc_routing MP to freqgroup, 1, de_DE] Bild 3-36 Zuordnung der Messstelle zur Frequenznachführgruppe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 86: Abtastfrequenznachführung

    Beispiel: Parameter der 3-phasigen Strommessstelle; zusätzlich Anzeige der ID für die Frequenznachführgruppe Weiterhin wird die ID der Frequenznachführgruppe in der Funktionsgruppe im Block Allgemein angezeigt (siehe Bild 3-38). Hier können Sie auch die Konsistenz prüfen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 87: Frequenznachführgruppen - Interpretation Der Messwerte

    Die Zeigerdarstellung der analogen Messwerte der Messstellen finden Sie in DIGSI 5-Projektnavigation unter Online-Zugänge → Gerät → Test-Suite → Analogeingänge. Jede der 2 Frequenznachführgruppen beinhaltet eine 3-phasige Spannungsmessstelle U-3ph und eine 3- phasige Strommessstelle I-3ph. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 88 Wenn Sie bei der Anwendung von Frequenznachführgruppen die Zeigergrößen aller Messstellen untereinander vergleichen wollen, empfiehlt Siemens, einen Störschrieb zu starten. Werten Sie den Stör- schrieb mit SIGRA im Modus Zeigerdarstellung aus. Der Vergleich ist hier möglich, da im Störschrieb nicht frequenznachgeführte Abtastwerte benutzt werden.

  • Seite 89: Verarbeitung Von Qualitätsattributen

    Werte der Datenobjekte in Abhängigkeit dieser Qualitätsattribute. So können Sie die erforderliche Funktiona- lität sicherstellen. Das folgende Bild beschreibt grob den allgemeinen Datenfluss innerhalb eines SIPROTEC 5-Gerätes. Das folgende Bild zeigt auch, an welchen Stellen Sie die Qualität beeinflussen können. Im Folgenden werden die im Bild dargestellten Bausteine genauer beschrieben.
  • Seite 90 Daten das Qualitätsattribut Validity = invalid . Beeinflussung der Qualität durch Spannungswandler-Schutzschalter Beim Erkennen einer Auslösung des Spannungswandler-Schutzschalters (siehe Kapitel 9.3.3 Spannungs- wandler-Schutzschalter), erhalten alle erfassten Daten das Qualitätsattribut Validity = invalid . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 91: Qualitätsverarbeitung/Beeinflussung Durch Benutzer Für Goose-Empfangswerte

    Wählen Sie entweder in der Gruppe Externe Signale das gewünschte Signal aus oder wählen Sie das über die GOOSE-Spalte aktivierte Signal einer Funktion aus. • Öffnen Sie das Fenster Eigenschaften und wählen Sie das Blatt Verarbeitung von Qualitätsattributen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 92 Für eine flexible GOOSE-Verknüpfung können Sie zudem die Erweiterten Qualitätsattribute des Datenob- jektes einstellen. Folgendes Bild zeigt die erweiterten Qualitätsattribute am Beispiel eines DPC-Datentyps. • Öffnen Sie das Fenster Eigenschaften und wählen Sie das Blatt Erweiterte Qualitätsattribute. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 93 Kommunikationsstörung auftritt. verwenden Das gestörte Qualitätsattribut wird mit good überschrieben und der Wert beibehalten empfangene Wert als gültig an die Applikation weitergeleitet. Wenn kein Wert empfangen wurde, wird der Ausgangswert als gesicherter Zustand angenommen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 94 Dadurch wird die Meldung mit der Qualitätsinformation test versendet. Der empfangende Funktionsblock erkennt das für diese Meldung und reagiert, abhängig von seinen eigenem Testmodus-Zustand (spezifiziert in IEC 61850-7-4 Annex A), entsprechend der Einstellungen (Tabelle 3-9). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 95 0 (False), 1 (True) Gleitzahlen- und Wertebereich nach IEEE 754 (single precision) Für Controllable-Typen gelten neben den einstellbaren Status- oder Messwerten folgende Ersetzungwerte: ctlNum stSeld False origin.orIdent = Substituted by quality processing origin.orCat AUTOMATIC_BAY SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 96 Kontrollkästchen gesetzt und Empfang von Opera- Das OperatorBlocked-Attribut wird auf FALSE torBlocked = gesetzt und mit diesem Wert weiter verarbeitet. TRUE • Der Datenwert wird auf den definierten Ersatz- wert gesetzt und mit dem Ersatzwert weiter verarbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 97: Qualitätsverarbeitung/Beeinflussung Durch Benutzer Bei Cfc-Plänen

    Signale immer gültig (Validity = good)! Nur das Qualitätsattribut Test des CFC-Plans wird behandelt. Wenn sich das Gerät im Testbetrieb befindet oder der Eingang TEST des CFC-Bausteins CHART_STATE gesetzt ist, wird das Qualitätsattribut des CFC-Plans auf Test gesetzt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 98 Die ersten 3 Bausteine (x_SPS) verarbeiten nach der angegebenen Logik automatisch die Qualität. Die weiteren Bausteine dienen dazu, die Qualität von einem Datenobjekt zu trennen und sie nach einer separaten logischen Bearbeitung wieder hinzuzufügen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 99 Der Block trennt die Qualität binär nach good , bad (= invalid ), Test , Off und Opera- torBlocked auf. Diese 5 Attribute können dann binär individuell weiter verarbeitet werden. Der Baustein muss einem SPLIT_(DO)-Baustein nachgeschaltet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 100 Verriegelung verarbeiten. Das in der Verriegelungslogik gebildete Freigabesignal für einen Schalter ist dadurch mit der Qualität good als valides Ergebnis verfügbar. Das folgende Bild zeigt beispielhaft den CFC-Plan mit den Bausteinen zur Qualitätsverarbeitung: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 101: Qualitätsverarbeitung/Beeinflussung Durch Benutzer Bei Geräteinternen Funktionen

    Attribute nicht geführt. Die Ausgangsdaten werden wieder mit einer Qualität versehen, die durch Funkti- onszustand und Gerätebetriebsart bestimmt wird. HINWEIS Berücksichtigen Sie, dass ein Ansprechen der Flattersperre (siehe Kapitel 3.9.1 Meldungsfilterung und Flat- tersperre für Eingangssignale) das entsprechende Validity-Attribut auf invalid setzt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 102 Quelle können unterschiedliche Qualitätsattribute gesetzt sein: • CFC-Plan: siehe Beschreibung in Kapitel 3.4.3 Qualitätsverarbeitung/Beeinflussung durch Benutzer bei CFC-Plänen • GOOSE-Verknüpfung: siehe Beschreibung in Kapitel 3.4.2 Qualitätsverarbeitung/Beeinflussung durch Benutzer für GOOSE-Empfangswerte • Geräte-Hardware: Keine Qualitätsattribute werden gesetzt und unterstützt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 103 Wählen Sie im Arbeitsbereich das gewünschte binäre Eingangssignal aus. • Im Fenster Eigenschaften wählen Sie den Eintrag Details. Dort finden Sie unten den Punkt Verarbei- tung von Qualitätsattrib.. [sc_influence, 1, de_DE] Bild 3-49 Einflussmöglichkeiten bei einem binären Eingangssignal (SPS-Eingangssignal) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 104 Schnittstelle, in hinein, also z.B. in Puffer Richtung eines CFC- Plans) Funktionszustand = Test Unverändert Test = Test = TRUE TRUE (also Folge von Gerätebe- triebsart = Test oder Funktions- modus = Test) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 105 Definition für rückge- (z.B. Folge von ungültigen setzt Empfangsdaten) Gerätebetriebsart = funktional Unverändert Validity = Validity = good good abgemeldet OperatorBlocked = detailQual = TRUE oldData OperatorBlocked = TRUE SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 106: Störschreibung

    Funktionsübersicht 3.5.1 Alle SIPROTEC 5-Geräte verfügen über einen Störwertspeicher, in dem Störschreibungen sicher gehalten werden. Die Störschreibung dokumentiert Vorgänge im Netz sowie die Reaktion der Schutzgeräte darauf. Sie können die Störschreibungen aus dem Gerät auslesen und mit Auswerte-Tools wie z.B. SIGRA nachträglich analysieren.
  • Seite 107 Länge (Parameter Man. Aufzeichnungszeit) starten. • Von DIGSI 5 können Sie Teststörschriebe mit einer festen Länge von 1 s starten. • Mit Befehl von einem Zentralgerät über bestehende Kommunikationsverbindungen (IEC 61850, IEC 60870-5-103) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 108 2 kHz 4 kHz 8 kHz Abzweig: 1365 s 819 s 455 s 241 s 4I, 6 Messwerte, 20 Binärspuren Abzweig: 1125 s 566 s 284 s 142 s 4I, 4U, 20 Binärspuren SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 109 Leuchtdioden (LED) und Ausgangskontakte rangieren. Öffnen Sie dafür die Projektnavigation. Projekt > Gerät > Informationsrangierung • Klicken Sie mit der rechten Maustaste auf das Rangierfeld Ihrer Binärmeldung in der gewünschten LED- oder Binärausgangs-Spalte im Rangierbereich der Ziele. Folgende Optionen werden Ihnen angeboten: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 110: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Störfallaufzeichnung definieren Sie das Zeitintervall für eine Störfallaufzeichnung. Die gesamte Aufzeichnungsdauer ergibt sich aus der Störfalldauer zuzüglich der Summe der Parameter Vorlaufzeit, Nachlaufzeit und wird durch die maximale Aufzeichnungsdauer begrenzt. Binäreingang Binärausgang Funktionstaste SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 111 Mit dem Parameter Nachlaufzeit stellen Sie die Nachlaufzeit einer einzelnen Störschreibung ein. Die einge- stellte Nachlaufzeit wird dem eigentlichen Aufzeichnungskriterium der Störschreibung nach dessen Rückfall hinzugefügt. Die folgende Tabelle zeigt, wie sich der Einstellbereich für den Parameter Nachlaufzeit – abhängig von der Abtastfrequenz – ändert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 112 Kanal aufgezeichnet wird oder nicht. Der separate Kanal ist in der Informationsrangierung in DIGSI 5 unter der Messstelle I 3-phasig sichtbar. Die Nullströme können nur bei den folgenden Anschlussarten der Stromwandler berechnet werden: • 3-phasig + IN-separat • 3-phasig + IN • 3-phasig SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 113: Parameter

    0,20 s bis 20,00 s 5,00 s Aufzeichnungsdauer _:2761:112 Steuerung:Vorlaufzeit 0,05 s bis 4,00 s 0,50 s _:2761:113 Steuerung:Nachlaufzeit 0,05 s bis 0,50 s 0,50 s _:2761:116 Steuerung:Man. 0,20 s bis 20,00 s 0,50 s Aufzeichnungszeit SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 114: Informationen

    Information Datenklasse (Typ) _:2761:300 Steuerung:Aufzeichnung starten _:2761:305 Steuerung:Speicher zurücksetzen _:2761:306 Steuerung:Speicher löschen _:2761:502 Steuerung:>Externer Start _:2761:503 Steuerung:>Start manuell _:2761:310 Steuerung:Fehler-Nummer _:2761:311 Steuerung:Aufzeichnung gestart. _:2761:314 Steuerung:Aufzeichnung fertig _:2761:327 Steuerung:Tmax reduziert _:2761:324 Steuerung:Störfallpuffer ist voll SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 115: Wirkkommunikation

    Die Zeitsynchronisation der Geräte ist über die Verbindung möglich, wobei ein Gerät in der Wirktopologie die Rolle des Timing-Masters einnimmt. Die Punkt-zu-Punkt-Verbindung zwischen den Geräten wird fortwährend auf Datenstörungen und Ausfall überwacht und die Signallaufzeit der Daten wird gemessen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 116: Wirkkommunikation Im Gesamtsystem

    3.6 Wirkkommunikation Die Wirkkommunikation wird typischerweise beim Leitungsdifferentialschutz und bei den Informationsübertra- gungsverfahren für Distanzschutz und Erdkurzschlussschutz eingesetzt. Sie können in SIPROTEC 5 die Wirk- kommunikation in allen Geräten projektieren und diese auch für weitere Schutzapplikationen verwenden. Dabei lassen sich beliebige binäre Informationen und Messwerte zwischen den Geräten übertragen.
  • Seite 117 Typ 2 in einer Wirktopologie Geräteverbund mit 2 Geräten: Einfache oder redundante Übertragung Bei einem Geräteverbund mit 2 Geräten wird pro Gerät eine Wirkkommunikation mit einer Wirkschnittstelle zum Aufbau einer Wirkverbindung benötigt (siehe nächstes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 118 Folgende Topologiearten werden unterschieden: • Kettentopologie • Ringtopologie Die Kettentopologie ist im nachfolgenden Bild dargestellt. Diese Konfiguration zeigt, dass die Indizierung der Geräte nicht mit der Reihenfolge in der Kommunikations- kette übereinstimmen muss. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 119 FGs Wirkkommunikation vom Typ 1 sind. Eine typische Anwendung mit Wirkkommunikation vom Typ 2 ist der Austausch von Meldungen und Messwerten zwischen 4 Geräten, z.B. zwischen Schaltanlagen, wobei die Wirkverbindung über unterschiedliche Kommunikationsmedien erfolgen kann. Dies ist die Anwendung eines Schutzdaten-Übertragungsgerätes. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 120 Kommunikationsmedien Die Kommunikation erfolgt über direkte Lichtwellenleiter-Verbindungen (auch LWL-Verbindungen genannt) oder über Kommunikationsnetze oder Zweidraht-Kupferadern. Siemens empfiehlt eine direkte LWL-Verbin- dung, da diese eine hohe Übertragungsrate bietet, immun gegen Störungen des Kommunikationswegs ist und die kürzeste Übertragungszeit bietet. Dies ermöglicht die Übertragung einer hohen Anzahl von Ferndaten auch bei Leitungsdifferentialschutz-Anwendungen und die Fernsteuerung von entfernten Geräten mit DIGSI 5.
  • Seite 121 USART-AJ-1LDFO nur in Verbindung mit USART-AH-1LDFO oder USART-AX-2LDFO auf der Gegenseite USART-AX-2LDFO nur in Verbindung mit USART-AJ-1LDFO oder USART-AY-2LDFO auf der Gegenseite USART-AY-2LDFO nur in Verbindung mit USART-AH-1LDFO oder USART-AX-2LDFO auf der Gegenseite Geeignet für DIGSI 5, IEC 61850, Prozessbus, Sammelschienenschutz etc. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 122 USART-AJ-1LDFO nur in Verbindung mit USART-AH-1LDFO oder USART-AX-2LDFO auf der Gegenseite USART-AX-2LDFO nur in Verbindung mit USART-AJ-1LDFO oder USART-AY-2LDFO auf der Gegenseite USART-AY-2LDFO nur in Verbindung mit USART-AH-1LDFO oder USART-AX-2LDFO auf der Gegenseite Geeignet für DIGSI 5, IEC 61850, Prozessbus, Sammelschienenschutz etc. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 123 Wenn Sie die Kommunikationsmodule USART-AV-2LDFO oder USART-AK-2LDFO für Übertragungsstrecken unter 30 km verwenden, dann schließen Sie 2 Dämpfungsglieder 7XV5107-0AA00 an. Um die Duplex-LC- Stecker weiterhin zu verwenden, montieren Sie beide Dämpfungsglieder an einem Ende der Wirkverbin- dung (siehe Bild 3-64). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 124 G703.6-Schnittstelle (E1 mit 2 MBit/s oder T1 mit 1,44 MBit/s). Der Kommunikationskonverter bietet eine 2. Schnittstelle zum Anschluss einer weiteren Wirkschnittstelle. Nehmen Sie gemäß Tabelle 3-14 die Einstellung der Bit-Rate mit KU-2M-512 mit 512 kBit/s mit dem Parameter Verbindung über vor. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 125 Die Redundanz verschiedener Kommunikationsverbindungen (bei der Ringtopologie) erfordert eine konse- quente Trennung aller an der Kommunikation beteiligten Geräte. Vermeiden Sie daher verschiedene Kommunikationswege über die gleiche Multiplexer-Karte, da bei Ausfall der Karte keine Ersatzwege mehr möglich sind. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 126 Dadurch werden alle Ereignisse in den Geräten des Geräteverbundes mit derselben Zeit registriert und sind selbst über verschiedene Schaltanlagen hinweg zeitlich synchronisiert. Dies vereinfacht eine Störfallanalyse und die Störschriebe werden in allen Geräten mit derselben Zeit aufgezeichnet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 127 Damit erreichen Sie in Kommunikationsnetzen auch bei Differenzen der Signallaufzeit in Sende- und Empfangsrichtung (unsymmetrische Laufzeiten) die maximale Empfindlichkeit beim Leitungs- differentialschutz. Für die Übertragung von Schutzdaten bei der Wirkkommunikation des Typs 2 spielen unter- schiedliche Signallaufzeiten keine Rolle. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 128 Wenn eine dieser Bedingungen nicht erfüllt ist, kann das Gerät nicht abgemeldet werden. Weiterführende Informationen finden Sie im Kapitel 3.9.4 Abmelden des Gerätes. Konstellationsmesswerte Konstellationsmesswerte sind von Siemens vordefinierte Messwerte mit folgenden Eigenschaften: • Sie sind in den Geräten eines Geräteverbundes zeitlich synchronisiert. • Sie werden über die Wirkschnittstellen ausgetauscht.

  • Seite 129: Konfiguration

    Parallelleitungsschutz mit Leitungsdifferentialschutz ohne zusätzlichen Hardware- Aufwand zu realisieren. Konfigurieren Sie dazu den Kanal entsprechend dem Kapitel 3.6.6.4 Konfiguration der erweiterten Wirkkommunikation in DIGSI [dw_channel-mux, 1, de_DE] Bild 3-73 Multiplexbetrieb SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 130: Verfügbare Varianten Für Die Wirkkommunikation

    Die Erweiterte Wirkkommunikation ist in der DIGSI 5-Projektnavigation sichtbar. HINWEIS Verwechseln Sie die beiden Varianten der Wirkkommunikation nicht mit dem Typ 1 und Typ 2 der Wirkkom- munikation! Der folgende Entscheidungsbaum unterstützt Sie bei der Auswahl der Variante: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 131 DIGSI ein Fenster mit der Frage, ob Sie das Mapping – bereits vorge- nommene Kommunikationsparametrierungen oder Rangierung von Kommunikationsinformationen – beibehalten wollen. Beantworten Sie die Frage mit Nein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 132: Klassische Wirkkommunikation

    Das Gerät rangiert die Verbindung zwischen der Schutz-FG und der FG Wirkkommunikation in DIGSI 5 automatisch. 3.6.5.3 Struktur der Funktionsgruppe Wenn Sie das Kommunikationsprotokoll Wirkschnittstelle und die Anzahl der Geräte auf einem Kanal des Kommunikationsmoduls auswählen, wird automatisch die klassische Funktionsgruppe Wirkkommunikation angelegt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 133 Synchronisierung. Der Funktionsblock Ferndaten dient der Übertragung von ausgewählten und selbst angelegten Signalen und Messwerten aus dem SIPROTEC 5-System. Die zu übertragenden Signale und Messwerte wählen Sie in der Kommunikationszuordnung von DIGSI aus. Die Ferndaten geben keine Statusmeldungen aus. Der Funktionsblock Wirkschnittstelle ist automatisch mit einem physischen Kanal eines Kommunikationsmo- duls verbunden und kann deshalb Signale und Messwerte zum Nachbargerät senden oder vom Nachbargerät...

  • Seite 134: Konfiguration Der Wirkschnittstelle In Digsi 5

    Wählen Sie in der Rückansicht des Gerätes das gewünschte Kommunikationsmodul. • Wählen Sie in den Eigenschaften des Kommunikationsmoduls > Protokolle > Kanal x Protokolle das Protokoll Wirkschnittstelle aus. [sc_PDC_classic_protocol, 1, de_DE] Bild 3-77 Auswahl des Kommunikationsprotokolls SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 135: Einstellhinweise Für Den Geräteverbund

    Wählen Sie in der Projektnavigation > Hardware und Protokolle in der Gerätesicht das Kommunikations- modul aus. In den Eigenschaften des Kommunikationsmoduls finden Sie die Einstellblätter für die Parametrie- rung der Geräteverbund-Einstellungen und die Einstellungen für die Wirkkommunikation. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 136 Auswahl des Protokolls: Kommunikation über die Wirkschnittstelle [sc_config, 4, de_DE] Bild 3-80 Initialisierung und Konfiguration der Wirkschnittstelle Änderungen in den Geräteverbund-Einstellungen sind immer auch am anderen Kanal sichtbar. Alle weiteren Parameter sind separat für die einzelnen Kanäle einstellbar. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 137 Mit dem Parameter Kleinste auftret. Bitrate stellen Sie die kleinste im Geräteverbund auftretende Bit-Rate ein. Stellen Sie bei einer Dreienden-Konstellation mit 2 LWL-Verbindungen (2 MBit/s) und einer 64- kBit/s-Verbindung den kleinsten Wert (64 kBit/s) in jedem Gerät ein. Dieser Wert legt die maximale Anzahl von SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 138 Stellen Sie die Anzahl der verwendeten Geräte in allen Geräten des Geräteverbundes gleich ein. Verbindungsmodus • Voreinstellwert Verbindungsmodus = SIPROTEC 5 Mit dem Parameter Verbindungsmodus wählen Sie aus, mit welchem Gerätetyp das SIPROTEC 5-Gerät im Geräteverbund arbeitet. Sobald im Geräteverbund ein SIPROTEC 4-Gerät arbeitet, müssen Sie den Parameter Verbindungsmodus entsprechend einstellen. Parameterwert Beschreibung Das SIPROTEC 5-Gerät arbeitet nur mit SIPROTEC 5-Geräten im Gerätever-...

  • Seite 139: Einstellhinweise Zur Auswahl Des Kommunikationsmediums

    Voreinstellwert (_:5161:108) Ausfallmeldung nach = 6,0 s Mit dem Parameter Ausfallmeldung nach bestimmen Sie, nach welcher Verzögerungszeit ein Ausfall der Kommunikation mit der Meldung Status Schicht 1 und 2 = WS Ausfall gemeldet wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 140 Parameter Synchronisierung nicht auf Nur externe Synchron. eingestellt ist. HINWEIS Wenn Sie einen Multiplexer mit C37.94-Schnittstelle als Kommunikationsmittel verwenden, empfiehlt Siemens einen Einstellwert von 0,25 ms bis 0,6 ms. Parameter: Synchronisierung • Voreinstellwert (_:5161:113) Synchronisierung = Externe Synchron. aus Mit dem Parameter Synchronisierung steuern Sie die mikrosekundengenaue Zeitsynchronisation der Messwerte.
  • Seite 141 PPS elektrisch(Port G) Impuls, PPS ) ist die Synchronisierungsquelle am Port G, der Zeitsynchroni- sationsschnittstelle. Für die Synchronisierung wird das Zeitsynchronisationsprotokoll IEEE 1588 IEEE 1588 für ein Ethernet-BD-Kommunikationsmodul benutzt. PPS - Pulse Per Second SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 142 Mit dem Parameter Max. Ungenauigkeit stellen Sie die maximal erwartete Ungenauigkeit der benutzten Synchronisierungsquelle ein. Der eingestellte Wert wird nur dann wirksam, wenn die benutzte Synchronisie- rungsquelle keine Angaben über die aktuelle Ungenauigkeit in den Synchronisierungssignalen mitliefert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 143 Synchronisierungsstatus SmpSynch = lokal und die andere den Synchronisierungsstatus SmpSynch = global, kann keine Synchronität gewährleistet werden. Siemens empfiehlt, die Voreinstellung Überprüfe Synch.-quelle = ja beizubehalten. Wenn Sie Probleme bei der Überprüfung der Synchronisierungsquellen haben, können Sie die Überprüfung der Synchronisierungsquellen ausschalten. Schalten Sie die Überprüfung der Synchronisierungsquellen nur aus, wenn die Synchronisierungsquellen an den Enden ihrer Wirkverbindung ausreichend synchron sind.

  • Seite 144: Meldungen Und Messwerte Der Klassischen Wirkschnittstelle

    Leitungsdifferentialschutz gearbeitet wird. Der Nennstrom der Leitung (Parameter (_:9001:101) Nennstrom) muss in allen Geräten gleich eingestellt sein. Bei einem Transformator in der Leitung muss die (_:9001:103) Nenn- scheinleistung in allen Geräten gleich eingestellt sein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 145 Daten sprunghaft verändert haben. Grund dafür ist eine Umschal- sprung erkannt tung des Kommunikationspfades im Kommunikationsnetz. Die Meldung ist nur sichtbar, wenn der Parameter (_:5161:113) Synchronisierung nicht auf Nur externe Synchron. eingestellt ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 146 Betriebsmeldepuffer. Hinweis: Wenn Sie das Signal dauerhaft rangieren, kann der Betriebsmelde- puffer überlaufen. Siemens empfiehlt die Rangierung des Signals nur zur Klärung von Problemen. Die Meldung zeigt die Adresse des Partnergerätes an. Ein Wert von 0 (_:5161:343) Partner bedeutet, dass keine Partneradresse vorhanden ist.
  • Seite 147 Wenn innerhalb von 2,1 s kein PPS-Synchronimpuls mehr eingetroffen ist, spricht die Überwachung der Zeitüberschreitung an. Wenn nach Ablauf der Überwachungszeit kein neuer Sekundenimpuls eintritt, wird die Meldung (_:9181:301) PPS-Puls ausgefallen abgesetzt (siehe Bild 3-82). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 148: Konfigurieren Von Ferndaten

    Geräten genutzt werden. Jedes Signal nimmt dabei eine bestimmte Anzahl an Datenfeldern in Anspruch. [dw_data, 1, de_DE] Bild 3-83 Datenleiste, die zwischen den Geräten ausgetauscht wird Die Datenleiste ist in 3 Prioritäten eingeteilt, die sich durch Übertragungsrate und Datenvolumen unter- scheiden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 149 256 Bit Tabelle 3-17 Verfügbare Bits - Minimale Konstellations-Baud-Rate 512/2048 kBit/s Priorität 1 Priorität 2 Priorität 3 Typ 1 48 Bit 128 Bit 384 Bit Typ 2 96 Bit 200 Bit 1024 Bit SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 150 = 200 A wird im empfangenden Gerät die Zahl 200 ange- nenn Last zeigt. Konfiguration von Ferndaten in DIGSI 5 Um Ferndaten zu konfigurieren, navigieren Sie in DIGSI 5 über die Projektnavigation zur Kommunikationszu- ordnung. Die komplexen Zeiger einer Messstelle sind vorrangiert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 151 Da ein Mess- oder Zählwert 32 Bits benötigt, startet der Wert 2 an Bit-Position 33. DIGSI 5 zeigt die nächste freie Bit-Position an. [sc_ran_sps, 1, de_DE] Bild 3-85 Rangierung von Einzelmeldungen auf die Wirkkommunikation in Gerät 1 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 152 Bild), nach der das Rücksetzen auf den Fallback-Wert erfolgt, um bei kurzen Unterbrechungen den ursprünglichen Zustand noch kurze Zeit beizubehalten. Diese 3 Rückfallzeiten gelten jeweils für alle Signale einer Übertragungspriorität und werden als Parameter eingestellt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 153 Sie die Signale auch auf Bit-Position 1 und 2 rangieren, dann werden die Signale der beiden Geräte auf der entsprechenden Bit-Position logisch ODER verknüpft. Wenn Mess- oder Zählwerte in dieselben Datenfächer rangiert werden, entstehen für die Empfänger unplausible Werte. Sie sind als Benutzer daher für die korrekte Zuordnung verantwortlich. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 154 Mit Halten wird der Zustand vor dem Ausfall der Wirkverbindung beibehalten. [sc_bausps, 1, de_DE] Bild 3-91 Rangierung von empfangenen Einzelmeldungen auf die Wirkkommunikation in Gerät 2 [sc_bausmw, 1, de_DE] Bild 3-92 Rangierung von empfangenen Messwerten auf die Wirkkommunikation in Gerät 2 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 155: Konstellationsmesswerte Für Typ 1 Und Typ 2

    HINWEIS Die Konstellationsmesswerte sind nur für die FG Leitung verfügbar. Jedes Gerät im Geräteverbund ermittelt von Siemens vordefinierte Messwerte, sogenannte Konstellations- messwerte. Sie finden die Konstellationsmesswerte in der DIGSI 5-Informationsrangierung unter der FG n Geräte Wirkkom. > Konstell.messwerte. Für jedes Gerät werden folgende Messwerte und Meldungen ausge-...

  • Seite 156: Parameter

    Gerät 2 _:5131:104 Geräteverbund:Adresse 1 bis 65534 von Gerät 3 _:5131:105 Geräteverbund:Adresse 1 bis 65534 von Gerät 4 _:5131:106 Geräteverbund:Adresse 1 bis 65534 von Gerät 5 _:5131:107 Geräteverbund:Adresse 1 bis 65534 von Gerät 6 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 157: Informationen

    _:5131:303 Geräteverbund:Geräte bilden eine _:5131:304 Geräteverbund:Anzahl erkannt. Geräte _:5131:305 Geräteverbund:Fkt. Abmeld. Gerät 1 _:5131:306 Geräteverbund:Fkt. Abmeld. Gerät 2 _:5131:307 Geräteverbund:Fkt. Abmeld. Gerät 3 _:5131:309 Geräteverbund:Fkt. Abmeld. Gerät 4 _:5131:310 Geräteverbund:Fkt. Abmeld. Gerät 5 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 158 Wirkschnitts.1:Fehl.Tel/w _:5161:338 Wirkschnitts.1:l.Ausfall d _:5161:339 Wirkschnitts.1:l.Ausfall w _:5161:331 Wirkschnitts.1:Empf. _:5161:323 Wirkschnitts.1:PPS: Laufzeit unsym. _:5161:324 Wirkschnitts.1:WS mit PPS synchr. _:5161:325 Wirkschnitts.1:Mittl. Δt _:5161:326 Wirkschnitts.1:Empf Δt _:5161:327 Wirkschnitts.1:Sen. Δt Ext. Synchron. _:9181:500 Ext. Synchron.:>Blockierung Stufe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 159 Messw. Gerät 5:Ger.adr. _:1351:6931:301 Messw. Gerät 5:LS _:1351:6931:302 Messw. Gerät 5:Uph _:1351:6931:303 Messw. Gerät 5:Iph Messw. Gerät 6 _:1351:6961:300 Messw. Gerät 6:Ger.adr. _:1351:6961:301 Messw. Gerät 6:LS _:1351:6961:302 Messw. Gerät 6:Uph _:1351:6961:303 Messw. Gerät 6:Iph SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 160: Erweiterte Wirkkommunikation

    Für die FG Leitung und die FG Spannung/Strom 3-phasig gilt: Sie müssen die Verbindung zwischen der Schutz-FG und der FG Wirkkommunikation in DIGSI 5 rangieren. Sie müssen der Wirkschnittstelle einen Kanal zuordnen, siehe Parameter: WS-Zuordnung, Seite 166. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 161: Struktur Der Fg Wirkkommunikation

    Meldungen der Geräte im Geräteverbund wie: – Vorhandensein des Gerätes – Zustand des Gerätes, d.h. ob das Gerät im Geräteverbund an- oder abgemeldet ist – Messwerte des Gerätes, die über den Geräteverbund synchronisiert erfasst wurden (Konstellations- messwerte) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 162: Konfiguration Der Erweiterten Wirkkommunikation In Digsi 5

    Anzahl der übertragbaren Ferndaten. 3.6.6.4 Konfiguration der erweiterten Wirkkommunikation in DIGSI 5 Schritte bei der Konfiguration Siemens empfiehlt folgende Vorgehensweise bei der Konfiguration der erweiterten Wirkkommunikation: • Wählen Sie das gewünschte Kommunikationsmodul aus. • Wählen Sie das Protokoll Erw. Wirkschn.aus.
  • Seite 163 Kommunikationsmittel (siehe folgende Tabelle) können Sie verschiedene diskrete Werte auswählen. Tabelle 3-20 Kommunikationsmittel Kommunikationsmittel Siehe Einstellwert Bit-Rate LWL-Direktverbindung Bild 3-61 2 MBit/s Lichtwellenleiter Bild 3-65 Kommunikationskonverter KU-XG-512 Bild 3-66 512 kBit/s KUXG 512 kBit/s SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 164 Sie können dann 2 logische Wirkschnittstellen auf diesen Kanal rangieren. Siehe hierzu Kapitel 3.6.3 Funktionsbeschreibung. HINWEIS Aus Sicherheitsgründen können Sie keine 2 Wirkschnittstellen aus demselben Geräteverbund auf einen Kanal rangieren, da dies eine scheinbare Redundanz ergibt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 165 Parameter: UDP-Port • Voreinstellung (_:112)UDP-Port = 33000 Mit dem Parameter UDP-Port stellen Sie den Wert des Ziel-Ports im UDP-Header der Wirkschnittstellen-IP- Nachrichten ein. Sie müssen für alle Schutzgeräte eines Geräteverbundes, die die IP-basierte Wirkschnittstelle SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 166: Einstellhinweise Für Die Wirkschnittstelle

    Wirkschnittstellenprotokoll unterstützt. Voraussetzung dafür ist, dass Sie für den Kanal des gewünschten Kommunikationsmoduls das Protokoll Erweiterte Wirkschnittstelle ausgewählt haben, siehe 3.6.6.4 Konfiguration der erweiterten Wirkkommunikation in DIGSI [sc_WSselect, 1, de_DE] Bild 3-102 Zuordnung des Wirkschnittstellen-Kanals zur Wirkschnittstelle SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 167 Wenn die Differenz der Signallaufzeiten zwischen Sende- und Empfangsweg den eingestellten Wert über- schreitet und länger als 5 s bestehen bleibt, wird die Meldung Laufzeiten unsymmetr. abgesetzt. Die Funktion Leitungsdifferentialschutz arbeitet nicht mehr ordnungsgemäß und wird unwirksam. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 168 Parameter Synchronisierung nicht auf Nur externe Synchron. eingestellt ist. HINWEIS Wenn der Benutzer einen Multiplexer mit C37.94-Schnittstelle als Kommunikationsmittel verwendet, empfiehlt Siemens einen Einstellwert von 0,25 ms bis 0,6 ms. Parameter: Synchronisierung • Voreinstellwert (_:5161:113) Synchronisierung = Externe Synchron. aus Mit dem Parameter Synchronisierung steuern Sie die mikrosekundengenaue Zeitsynchronisation der Messwerte.
  • Seite 169 Parameter: Überprüfe Synch.-quelle • Voreinstellwert (_:5161:121) Überprüfe Synch.-quelle = ja Mit dem Parameter Überprüfe Synch.-quelle können Sie die Überprüfung der Synchronisierungsquellen ein- oder ausgeschalten. Bei der Überprüfung der Synchronisierungsquellen an den Enden einer Wirkverbin- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 170: Meldungen Und Messwerte Der Erweiterten Wirkschnittstelle

    Synchronisierungsstatus SmpSynch = lokal und die andere den Synchronisierungsstatus SmpSynch = global, kann keine Synchronität gewährleistet werden. Siemens empfiehlt, die Voreinstellung Überprüfe Synch.-quelle = ja beizubehalten. Wenn Sie Probleme bei der Überprüfung der Synchronisierungsquellen haben, können Sie die Überprüfung der Synchronisierungsquellen ausschalten. Schalten Sie die Überprüfung der Synchronisierungsquellen nur aus, wenn die Synchronisierungsquellen an den Enden ihrer Wirkverbindung ausreichend synchron sind.
  • Seite 171 überschritten wurde. Dadurch ist eine kurzzeitige Erhöhung der Auslösezeit und damit der Fehler- klärungszeit bei den Schutzfunktionen möglich, die die Wirkschnittstelle benutzen. Wenn Sie die Funktion Leitungsdifferentialschutz benutzen, bleibt diese weiter wirksam. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 172 Schalthandlungen in der Primäranlage oder Handlungen an den Komponenten des Kommunikationsnetzes. Hinweis: Wenn Sie das Signal dauerhaft rangieren, kann der Betriebsmelde- puffer überlaufen. Siemens empfiehlt die Rangierung des Signals nur zur Klärung von Problemen. Die Meldung zeigt die Adresse des Partnergerätes an. Ein Wert von 0 (_:5161:343) Partner bedeutet, dass keine Partneradresse vorhanden ist.
  • Seite 173 Mit dieser Meldung können Sie den Telegrammverkehr im Störschrieb sichtbar machen. HINWEIS Sie können die Messwerte der Wirkschnittstelle direkt im Gerät zurücksetzen. Gehen Sie wie folgt vor: Gerätefunktionen > Wirkkom. (Typ x) > Wirkschnitts. y > Messwerte rücksetzen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 174: Einstellhinweise Für Den Geräteverbund

    Verbindungsmodus • Voreinstellwert (_:2311:126) Verbindungsmodus = SIPROTEC 5 Mit dem Parameter Verbindungsmodus wählen Sie aus, mit welchem Gerätetyp das SIPROTEC 5-Gerät über die Wirkverbindungen im Geräteverbund arbeitet. HINWEIS Sobald ein SIPROTEC 4-Gerät im Geräteverbund vorhanden ist, müssen die SIPROTEC 5-Geräte in einem Kompatibilitätsmodus arbeiten.
  • Seite 175 Geräten eines Geräteverbundes für gleiche Geräte gleich ein. Die Geräteindizes müssen mit 1 beginnen und fortlaufend hochgezählt werden. DIGSI 5 vergibt die Geräteindizes automatisch. Sie können die Geräteindizes bei Bedarf ändern. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 176 Adresse. HINWEIS Wenn die voreingestellten Werte nicht passen, empfiehlt Siemens folgende Vorgehensweise: Legen Sie für den Geräteverbund eine Zahl fest, die in Ihrem Verantwortungsbereich eindeutig ist und die mindestens zweistellig sein muss, z.B. 100. Der Einstellwert des Parameters Adresse im Geräteverb.
  • Seite 177 Werte annehmen: • Unbekannt : Die Topologie ist unbekannt. • Unvollständig : Mindestens ein Gerät des Geräteverbundes kommuniziert nicht über die Wirkverbindungen. • Vollständig : Alle konfigurierten Geräte des Geräteverbundes kommunizieren über die Wirkverbindungen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 178: Konstellationsmesswerte Für Typ 1 Und Typ 2

    HINWEIS Die Konstellationsmesswerte sind nur für die FG Leitung verfügbar. Jedes Gerät im Geräteverbund ermittelt von Siemens vordefinierte Messwerte, sogenannte Konstellations- messwerte. Sie finden die Konstellationsmesswerte in der DIGSI 5-Informationsrangierung unter der FG Wirkkom. (Typ x) > Geräteverbund > Gerät x. Für jedes Gerät werden folgende Messwerte und Meldungen...
  • Seite 179 Strom. Der lokale Strom dient als Referenz mit einem Winkel von 0°. • Wirkkommunikation Typ 2: Die Winkel der Leiter-Erde-Spannungen und Leiterströme beziehen sich auf die Spannung U des jewei- ligen Gerätes. Sie finden diese Messwerte im Gerät unter folgender DIGSI-Maske: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 180: Einstellhinweise Für Die Externe Synchronisierung

    Über einen hochgenauen elektrischen Synchronimpuls (PPS elektrisch(Port G), 1 Sekundenim- puls) eines Satellitenempfängers an der Zeitsynchronisationsschnittstelle (Port G) • Über einen hochgenauen optischen Synchronimpuls (PPS optisch (USART), 1 Sekundenimpuls) eines Satellitenempfängers an einem USART-Kommunikationsmodul • Über das Zeitsynchronisationsprotokoll IEEE 1588 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 181 Mit dem Parameter Synchronisierungsquelle wählen Sie die gewünschte Synchronisierungsquelle für die externe Synchronisierung der Messwerte aus. HINWEIS Die möglichen Einstelloptionen des Parameters Synchronisierungsquelle hängen von der Konfigura- tion des Protokolls für den jeweiligen Kanal des Kommunikationsmoduls ab. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 182 Damit der Auswahltext für die Auswahl eines optischen Synchronimpulses erscheint, müssen Sie das Protokoll PPS auf einem USART-Kommunikationsmodul wie folgt konfigurieren: [sc_PPS, 1, de_DE] Bild 3-104 Konfiguration des optischen Synchronimpulses (PPS) auf einem Kanal eines USART-Kommuni- kationsmodul SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 183 (PPS: 1 Pulse Per Second) an der Zeitsynchronisationsschnitt- stelle Port G. [Port]:USART-AD-1FO.Kanal Synchronisierungsquelle ist der optische Synchronimpuls eines Satelliten- 1.PPS empfängers (PPS: 1 Pulse Per Second) am Kanal 1 eines USART-Kommunika- tionsmoduls. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 184 Leitungsdifferentialschutz im Modus Test aller Geräte. Wenn der Differenzstrom nicht im erwarteten Bereich liegt, sind die eingestellten Synchronisierungsquellen nicht synchron zueinander und damit nicht benutzbar. HINWEIS Detaillierte Informationen zu den Kommunikationsprotokollen finden Sie im Handbuch SIPROTEC 5 Kommunikationsprotokolle. Parameter: Synchronisierung durch •...

  • Seite 185: Meldungen Und Messwerte Der Externen Synchronisierung

    Leitungsdifferentialschutz wird unwirksam. Die Meldung Synchron. ungenau ist sichbar, wenn Sie im Parameter _:103 Synchronisierungsquelle = ETH-BD-2FO.Kanal1.IEEE1588 auswählen. Der schreibgeschützte Parameter (_:118) Synchronisie- rung durch zeigt dann IEEE 1588 an. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 186: Einstellhinweise Für Die Ferndaten

    Fehlerrate/min _:5161:107 Wirkschnitts.1:Störungs- 0,05 s bis 2,00 s 0,10 s meldung nach _:5161:108 Wirkschnitts.1:Ausfall- 0,0 s bis 6,0 s 6,0 s meldung nach _:5161:109 Wirkschnitts.1:Signal- 0,1 ms bis 30,0 ms 30,0 ms laufzeitschwelle SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 187: Informationen

    Wirkschnitts.1:WS mit PPS synchr. _:5161:343 Wirkschnitts.1:Partner _:5161:308 Wirkschnitts.1:Tx Tel/h _:5161:309 Wirkschnitts.1:Rx Tel/h _:5161:310 Wirkschnitts.1:Tx Tel/min _:5161:311 Wirkschnitts.1:Rx Tel/min _:5161:312 Wirkschnitts.1:Tx Fehl/h _:5161:313 Wirkschnitts.1:Rx Fehl/h _:5161:314 Wirkschnitts.1:Tx Fehl/min _:5161:315 Wirkschnitts.1:Rx Fehl/min _:5161:334 Wirkschnitts.1:Fehl.Tel/min _:5161:335 Wirkschnitts.1:Fehl.Tel/h _:5161:336 Wirkschnitts.1:Fehl.Tel/d SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 188 Wirkschnitt.1B:Rx Fehl/h _:23461:314 Wirkschnitt.1B:Tx Fehl/min _:23461:315 Wirkschnitt.1B:Rx Fehl/min _:23461:334 Wirkschnitt.1B:Fehl.Tel/min _:23461:335 Wirkschnitt.1B:Fehl.Tel/h _:23461:336 Wirkschnitt.1B:Fehl.Tel/d _:23461:337 Wirkschnitt.1B:Fehl.Tel/w _:23461:338 Wirkschnitt.1B:l.Ausfall d _:23461:339 Wirkschnitt.1B:l.Ausfall w _:23461:331 Wirkschnitt.1B:Empf. _:23461:325 Wirkschnitt.1B:Mittl. Δt _:23461:326 Wirkschnitt.1B:Empf Δt _:23461:327 Wirkschnitt.1B:Sen. Δt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 189: Zuordnung Der Schutz-Funktionsgruppe Zur Fg Wirkkommunikation

    Die erweiterte Wirkkommunikation unterstützt die IP-Kommunikation über MPLS -Kommunikationsnetze. • Wenn Sie bestehende Anlagen für die Wirkschnittstellen-Kommunikation via IP ertüchtigen wollen, müssen Sie in den jeweiligen SIPROTEC 5-Geräten ein Ethernet-BD-Kommunikationsmodul nachrüsten. • Die Wirkschnittstellen-Kommunikation via IP erfordert ein Ethernet-BD-Kommunikationsmodul pro Gerät im Geräteverbund.

  • Seite 190: Geräteverbund Aus 2 Geräten Und Redundanter Kommunikationsverbindung

    (logische Sicht). D.h. 3 Punkt-zu-Punkt-Kommunikationsverbindungen werden zwischen den Geräten aufgebaut. Zusätzlich wird automatisch eine weitere Wirkschnittstelle 1B in jedem Gerät sichtbar, die den notwendigen 2. Kommunikationskanal für die Ringtopologie bereitstellt, siehe folgendes Bild: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 191: Geräteverbund Aus 3 Geräten Und Gemischten Kommunikationsmedien

    Die bisherigen 2 Geräte sind z.B. über eine LWL-Direktverbindung oder über andere Kommunikationsmedien miteinander verbunden. Das linke Gerät, z.B. ein SIPROTEC 4-Gerät, und das mittlere SIPROTEC 5-Gerät sind die 2 bisher in der Anlage vorhandenen Geräte. Dieser Geräteverbund soll um das rechte SIPROTEC 5-Gerät SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...
  • Seite 192 Ethernet-BD-Kommunikationsmodul der Wirkschnittstelle 1 zu. Als Beson- derheit entsteht hier die Wirkschnittstelle 1B, die aber nicht benutzt wird. Wenn für diese Konfiguration eine redundante Kommunikationsverbindung gefordert wird, empfiehlt Siemens den Aufbau einer 3-Geräte-Ringtopologie. Dafür müssen Sie dann das linke und das rechte Gerät über einen weiteren Kommunikationskanal miteinander verbinden.

  • Seite 193: Geräteverbund Aus 6 Geräten Und Gemischten Kommunikationsmedien

    Das SIPROTEC 4-Gerät (linkes Gerät) unterstützt keine IP-Kommunikation. Sie müssen in diesem Fall auf ein anderes Kommunikationsmedium ausweichen und ein entsprechendes SIPROTEC 4-Kommunikationsmodul nachrüsten. In jedem Fall wird das benutzte Kommunikationsmedium auch vom SIPROTEC 5-Gerät auf der rechten Seite unterstützt, indem Sie dort ein entsprechend gleichwertiges Kommunikationsmodul nachrüsten.
  • Seite 194 Beispiel 1 für einen Geräteverbund mit 6 Geräten Ein weiteres Beispiel zeigt 2 Gerätegruppen, deren Geräte jeweils untereinander über IP-Netze verbunden sind. Die 2 Gerätegruppen sind durch ein anderes Kommunikationsmedium miteinander verbunden. Die Topo- logieerkennung formt wiederum eine 6-Geräte-Kettentopologie. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 195 Das Gerät 5 kennt nur die IP-Adressen von den Geräten 4 und 6. • Die Geräte 4 und 6 kennen nur die IP-Adresse vom Gerät 5. • Belassen Sie alle sonstigen IP-Adressen auf 0.0.0.0. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 196: Nicht Unterstützte Konfigurationen

    Das folgende Bild zeigt ein Beispiel für einen Geräteverbund mit 3 Geräten. Alle Geräte benutzen im Beispiel die IP-Kommunikation. Das mittlere Gerät enthält 2 Ethernet-BD-Kommunikationsmodule, die beide mit dem Protokoll Erweiterte Wirkschnittstelle konfiguriert sind. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 197 Das folgende Bild zeigt ein Beispiel eines Geräteverbundes mit 6 Geräten und gemischten Kommunikations- medien. In diesem Fall kann die Topologieerkennung keine funktionierende 6-Geräte-Kettentopologie formen. [dw_non-supported-confic_network_with_6-device, 1, de_DE] Bild 3-116 Nicht unterstützte Konfiguration eines Geräteverbundes mit 6 Geräten SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 198: Datums- Und Zeitsynchronisation

    3.7.3 Funktionsbeschreibung Jedes SIPROTEC 5-Gerät führt eine interne Gerätezeit mit Datum. Einstellungen zu Datum und Uhrzeit können am Gerät über die Vor-Ort-Bedieneinheit oder per DIGSI 5 vorgenommen werden. Innerhalb einer Anlage oder auch darüber hinaus ist in der Regel für das zeitgenaue Erfassen von Prozessdaten eine exakte Zeitsynchroni- sation aller Geräte erforderlich.
  • Seite 199 Hierbei übernimmt der Timing-Master die Zeitführung. Konfigurierbare Zeitquellen: • Mit SIPROTEC 5-Geräten können 2 Zeitquellen berücksichtigt werden. Dabei kann für jede Zeitquelle die Synchronisierart gemäß den angebotenen Optionen ausgewählt werden. • Zeitquelle 1 hat dabei Vorrang vor Zeitquelle 2, d.h. Zeitquelle 2 wird zur Synchronisierung der Gerätezeit erst bei Ausfall von Zeitquelle 1 wirksam.
  • Seite 200 Gerätezeit 2011-01-01 00:00:00 (UTC) an. DIGSI 5 bietet Ihnen im Online-Modus mit dem Gerät eine kompakte Übersicht über den Status der Zeitsyn- chronisation Ihres SIPROTEC 5-Gerätes. Alle Anzeigen werden permanent aktualisiert. Zu der Übersicht gelangen Sie im Fenster der Projektnavigation über Online-Zugänge.

  • Seite 201: Anwendungs- Und Einstellhinweise

    Parameter: Zeitzone Zeitquelle 1, Zeitzone Zeitquelle 2 • Voreinstellwert Zeitzone Zeitquelle 1 = lokal, Zeitzone Zeitquelle 2 = lokal Mit den Parametern Zeitzone Zeitquelle 1 und Zeitzone Zeitquelle 2 definieren Sie die Zeitzo- nenbehandlung des externen Zeitgebers. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 202 Mit den Parametern Zeitquelle 1 und Zeitquelle 2 können Sie einen externen Zeitgeber konfigurieren. Voraussetzung dafür ist eine entsprechende Hardware-Konfiguration der Kommunikationsschnittstellen Ihres SIPROTEC 5-Gerätes. Diese wird Ihnen bei der Auswahl in DIGSI 5 als Präfix mit angegeben. Parameterwert Beschreibung Die Zeitquelle ist nicht konfiguriert.
  • Seite 203 Versuche der Zeitsynchronisation durch konfigurierte, externe Zeitquellen gemeldet werden. Parameter: Zeitzone und Sommerzeit Dieser Parameterblock enthält alle Einstellungen zur lokalen Zeitzone und Sommerzeit Ihres SIPROTEC 5- Gerätes. Neben Einzelparametern nehmen Sie die Grundeinstellungen durch Vorauswahl per Optionsfeld oder Kontrollkästchen vor.
  • Seite 204 Beschreibung Manuelle Einstellung (lokale Diese Einstellung ist zu wählen, wenn Sie die Einstellungen bezüglich Zeitzone und Sommerzeitrege- lokaler Zeitzone und Sommerzeitregelung Ihres SIPROTEC 5-Gerätes unab- lung) hängig von den PC-Einstellungen durchführen wollen. Eingabe: Offset Zeitzone zu GMT [min] Auswahl: Sommerzeitumschaltung [ja/nein] per Kontrollkästchen •...

  • Seite 205: Benutzerdefinierte Objekte

    Steuersignale weitere Prüfungen an, wie zum Beispiel SPC oder DPC. Diese werden im Kapitel 7.9.1 Funktionsübersicht näher erläutert. [sc_user, 1, de_DE] Bild 3-120 Informationsrangierung mit eingefügtem benutzerdefinierten Funktionsblock: Prozessmel- dungen und einige Einzelmeldungen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 206: Basisdatentypen

    Im Gegensatz zur Einzelmeldung SPS bleibt der Zustand der Meldung SPS ungespeichert nach einem Geräte- neustart nicht erhalten. Unter Eigenschaften > Details > Initialisierung > Wiederanlauf stellen Sie zu diesem Zweck Wert ein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 207 Mit dem Datentyp INS wird ein ganzzahliger Wert erzeugt, der ein CFC-Ergebnis aufnehmen kann. BEISPIEL Der Ausgang des CFC-Blocks ADD_D kann z.B. mit einem Datentyp INS verbunden werden. Das Ergebnis hiervon kann auf dem Gerätedisplay angezeigt werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 208 Information über Schutzaktivierung (ACT) Dieser Objekttyp wird von Schutzfunktionen für die Auslösung verwendet. Er steht in der Bibliothek für den Empfang von Schutzinformationen über die Wirkschnittstelle zur Verfügung, die damit ebenfalls die Auslö- sung signalisieren können. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 209 Zusätzlich können sowohl ACD als auch ACT durch CFC-Pläne erzeugt und verar- beitet werden. Die Statusmeldungen für den Datentyp ACD werden wie folgt gebildet: [lo_ACD-information, 1, de_DE] Bild 3-124 Bildung der ACD-Statusmeldungen Weiterführende Informationen siehe Tabelle 3-22 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 210: Impulszählwerte

    Verknüpfung zur Verfügung. Nach der Instanziierung in einem Logical Node, wird eine externe Referenz beim IID-Export generiert und einem IEC 61850-System-Tool (z.B.: Systemkonfigurator) für eine flexible GOOSE- Verknüpfung angeboten (nach IEC 61850-6 spezifiziertem Later Binding-Verfahren). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 211: Informationslisten

    Den einzelnen Datentypen ist ein Typ zugeordnet. Die folgende Tabelle zeigt die möglichen Typen: Bedeutung Input – Eingangssignal Output – Ausgangssignal Controllable – Steuersignal BEISPIEL: Die folgende Tabelle zeigt beispielhaft die Typen für einige Datentypen: Datentyp I oder O SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 212 Systemfunktionen 3.8 Benutzerdefinierte Objekte Datentyp Weiterführende Informationen siehe 3.8.2 Basisdatentypen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 213: Sonstige Funktionen

    Meldezeit vor Filterung bewirkt bei Aktivierung, dass der Zeitstempel um die eingestellte Software- Filterzeit zurückdatiert wird. Der Zeitstempel entspricht in diesem Fall der tatsächlichen Zustandsänderung des Signals. Wenn Sie das Kontrollkästchen Zwischenstellung unterdrücken aktivieren, wird nur die Zwischenstellung um die Dauer der Software-Filterzeit unterdrückt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 214 Bild 3-127 Einstellung der Flattersperre Die Parameter der Flattersperre werden in DIGSI in den Geräteeinstellungen zentral für das gesamte Gerät gleich eingestellt. Sie sind als Parameter der Funktionsgruppe Allgemein zugänglich (siehe hierzu nächstes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 215 Geben Sie in dieses Feld einen Wert im Bereich von 1 bis 65535 ein. Die eingegebene Zahl entspricht der Zeit in Minuten. Eine Eingabe an dieser Stelle wird nur berücksichtigt, wenn die Anzahl für Flatterprü- fungen ungleich 0 ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 216 Neustart des Gerätes wieder zurückgesetzt. [dw_chatter-block-01, 1, de_DE] Bild 3-129 Signalwechsel bei der Flattersperre mit zu großer Anzahl von Signalpegeländerungen während der 2. Flatterprüfung Ab diesem Zeitpunkt wird das Eingangssignal permanent blockiert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 217: Erfassungssperre Und Nachführen

    Sie immer erst die Erfassungssperre setzen. Für das Setzen der Erfassungssperre gehen Sie wie folgt vor: • Wechseln Sie mit den Navigationstasten im Hauptmenü des Geräte-Displays zu Befehle → Betriebsmittel → Erf.sper/Nachführ.. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 218 Bestätigen Sie den Vorgang mit der Softkey-Taste, die im Display mit Ok beschriftet ist. [sc_status, 1, de_DE] Bild 3-132 Nachführen aktivieren [sc_statu2, 1, de_DE] Bild 3-133 Stellung auswählen Die nachgeführte Position des Schaltgerätes wird angezeigt. [sc_statu3, 1, de_DE] Bild 3-134 Stellung des Schaltgerätes SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 219 Eingangssignal >Erfassungssperre Alle Quellen sind ODER-Verknüpft, d.h. die Erfassungssperre bleibt gesetzt, bis alle Quellen deaktiviert sind. Nach Deaktivierung der Erfassungssperre wird die tatsächliche Stellung des Schaltgerätes übernommen und in der Bedieneinheit des Gerätes angezeigt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 220: Dauerbefehle

    Sie können ein benutzerdefiniertes Controllable über den Parameter Befehlsausgabe von Impuls auf Dauer- befehl umstellen. [sc_command, 1, de_DE] Bild 3-136 Einstellung des Befehlstyps in DIGSI 5 Wählen Sie Impulsausgabe oder Dauerausgabe für die Befehlsausgabeart. Wenn ein Dauerbefehl ausge- wählt ist, sind die Impulsparameter irrelevant. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 221: Abmelden Des Gerätes

    Abmelden. Wenn Sie z.B. das Gerät über die Binäreingange abgemeldet haben, müssen Sie es auch wieder über die Binäreingänge anmelden. Wenn Sie das Gerät über DIGSI oder über die Vor-Ort-Bedienung abge- meldet haben, gilt das Gleiche sinngemäß. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 222: Anwendungs- Und Einstellhinweise

    Die folgenden Bilder zeigen mögliche Varianten der Steuerung der Binäreingänge. Wenn Sie Tastschalter verwenden wollen, schalten Sie diese wie im folgenden Bild an. Mit dem Tastschalter Ta2 melden Sie das Gerät ab, mit dem Tastschalter Ta1 melden Sie das Gerät wieder an. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 223: Informationen

    Die Meldungen werden im Betriebsmeldepuffer gespeichert. 3.9.4.3 Informationen Information Datenklasse (Typ) Allgemein _:507 Allgemein:>Geräteabmeldung ein _:508 Allgemein:>Geräteabmeldung aus _:319 Allgemein:Gerät abmelden _:313 Allgemein:Abgemeldet über BE _:314 Allgemein:Abgemeldet über Steu. _:315 Allgemein:Gerät ist abgemeldet SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 224: Allgemeine Hinweise Zur Schwellwerteinstellung

    Bei ausgewählten Parametern kann es vorkommen, dass sie in allen 3 Einstellsichten ausschließlich in Prozent eingestellt werden. Empfehlung zur Einstellreihenfolge Bei der Einstellung der Schutzfunktionen empfiehlt Siemens folgende Vorgehensweise: • Stellen Sie zuerst die Übersetzungsverhältnisse der Wandler ein. Diese finden Sie unter den Anlagen- daten.
  • Seite 225 Schutzeinstellung, Anzeige des aktiven Einstellblattes Wenn Sie im Einstellblatt links oben auf den grünen Pfeil klicken, gelangen Sie in das Fenster zum Umschalten der Einstellsicht (siehe folgendes Bild). Wählen Sie die von Ihnen bevorzugte Einstellsicht aus. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 226 Nennstrom des Stromwandlers im Einstellblatt der Wandlerdaten von 1 A auf 5 A (Bearbei- tungsmodus: Sekundär). Wenn Sie die Wandlerdaten ändern, erscheint ein Fenster (siehe folgendes Bild), dass Sie nach der gewünschten Aktion fragt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 227: Änderung Der Wandlerübersetzungsverhältnisse Am Gerät

    Wenn das Gerät mit IEC 61850-Protokoll arbeitet, ändern Sie die Wandlerdaten nur über DIGSI 5 und nicht direkt am Gerät. Wenn Sie die Wandlerdaten direkt am Gerät ändern, kann die IEC 61850-Konfiguration der Mess- und Zählwerte fehlerhaft sein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 228: Geräteeinstellungen

    Beim Umschalten von einer Parametergruppe zur anderen wird der Gerätebetrieb nicht unterbrochen. Mit dem Parameter Aktive Parametergruppe legen Sie entweder eine bestimmte Parametergruppe fest, oder Sie erlauben das Umschalten über Steuerung (IEC 60870-5-103, IEC 61850) oder über Binäreingang. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 229: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Aktivierung Para.gruppe legen Sie fest, welche Parametergruppe Sie aktivieren möchten oder über welchen Mechanismus die Umschaltung erlaubt wird. Sie können nur zwischen den mit Parameter Anzahl Param.gruppen festgelegten Parametergruppen umschalten. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 230: Parameter

    Allgemein:>PG Auswahl Bit 3 _:300 Allgemein:Akt. Param.gruppe 1 _:301 Allgemein:Akt. Param.gruppe 2 _:302 Allgemein:Akt. Param.gruppe 3 _:303 Allgemein:Akt. Param.gruppe 4 _:304 Allgemein:Akt. Param.gruppe 5 _:305 Allgemein:Akt. Param.gruppe 6 _:306 Allgemein:Akt. Param.gruppe 7 _:307 Allgemein:Akt. Param.gruppe 8 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 231: Allgemeine Geräteeinstellungen

    Mit der Testunterstützung können über Kommunikationsschnittstellen abgesetzte Meldungen mit einem zusätzlichen Test-Bit gekennzeichnet werden, sofern dies vom Protokoll unterstützt wird. Mit diesem Test-Bit können Sie feststellen, dass eine Meldung testweise erzeugt und sich alle oder einzelne Funktionen des SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 232: Anwendungs- Und Einstellhinweise

    Meldung notwendig sind, in anderen Geräten unterdrückt werden, die diese Meldungen empfangen. Weiterhin können Sie erlauben, dass z.B. ein Auslösebefehl zu Testzwecken einen angesteuerten Binäraus- gang schließt. Siemens empfiehlt, die Testunterstützung nach der Testphase wieder zu deaktivieren. 3.11.2.2 Anwendungs- und Einstellhinweise Der größte Teil der Parameter wird in den oben genannten Kapiteln beschrieben.

  • Seite 233: Parameter

    0,00 s Auslösung • _:138 Allgemein:Melde-/Mess- wertsperre • Parameteränderung _:163 Allgemein:Reserv.zeit für 0 s bis 65535 s 120 s Kom.Prot. Spontane Meld. • _:139 Allgemein:Störfallan- bei Anregung bei Anregung zeige • bei Auslösebefehl SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 234: Informationen

    Allgemein:Schalthoheit Station _:324 Allgemein:Aktiv. Schlt.h. 1 _:325 Allgemein:Aktiv. Schlt.h. 2 _:326 Allgemein:Aktiv. Schlt.h. 3 _:327 Allgemein:Aktiv. Schlt.h. 4 _:328 Allgemein:Aktiv. Schlt.h. 5 _:311 Allgemein:Schalthoheit _:312 Allgemein:Schaltmodus _:309 Allgemein:Sch.hoh. Schlüss/Par _:310 Allgemein:Sch.mod.Schlüss/Para _:52 Allgemein:Zustand SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 235 Allgemein:Schutz nicht wirksam _:319 Allgemein:Gerät abmelden _:313 Allgemein:Abgemeldet über BE _:314 Allgemein:Abgemeldet über Steu. _:315 Allgemein:Gerät ist abgemeldet _:323 Allgemein:LED rücksetzen _:320 Allgemein:LED rückgesetzt _:509 Allgemein:>Melde-/ MWsperre _:317 Allgemein:Melde-/Messw.sperre _:329 Allgemein:Funktionen i. Testmod. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 236 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 237: Applikationen

    Applikationen Übersicht Applikationsvorlage und Funktionsumfang des Gerätes 7VU85 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 238: Übersicht

    Überprüfen Sie die CFC-Pläne für die Warnsammelmeldungen und die Störsammelmeldungen Im Folgenden werden die Applikationsvorlagen und der maximale Funktionsumfang des Geräts 7VU85 beschrieben. HINWEIS Die Verfügbarkeit bestimmter Parameter und Einstelloptionen ist abhängig vom Gerätetyp und den im Gerät vorhandenen Funktionen! SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 239: Applikationsvorlage Und Funktionsumfang Des Gerätes 7Vu85

    Synchronisierungsfunktion 2-kanalig (wichtiges Merkmal: bis zu Sync 8 Synchronisierungsorte) Stellbefehle Unterspannungsschutz 3-phasig oder universal Ux U< 32, 37 Leistungsschutz Wirk-/Blindleistung P<>, Q<> Kraftwerksentkupplungsschutz 50/51 TD Überstromzeitschutz, Phasen I> 50N/ Überstromzeitschutz, Erde IN> 51N TD SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 240 Überwachung Wirkschnittstelle, seriell Leistungsschalter Leistungsschaltertest Steuerung Verriegelung Trenner/Erder Frequenzgruppen Nachführung Synchronisation Stufenschalter-Anpassung VSEL Spannungsmessstellen-Auswahl Spannungsmessstellen-Auswahl für Synchronisation 20mAMT 20-mA-Einheit Ethernet 20mAMS 20-mA-Einheit seriell 2. Harmonische Erkennung Erde Spannungsänderungsschutz dv/dt LPIT-Modul IO240 Spannungsschwankung Spannungsunsymmetrie SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 241 Einheit mit Energie versorgt. • Wenn die aktuelle Einspeisung nicht verfügbar ist, wird die alternative Einspeisung für das Anfahren und Herunterfahren des Generators verwendet. Dieser Fall wird für den Wartungsbetrieb des Kraftwerks verwendet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 242 Während des normalen Betriebszustands des Kraftwerks wird die Motorsammelschiene von einem der 3 Einspeisungen mit Energie versorgt. • Während der Wartung, z.B. aufgrund eines Einspeisungsfehlers, wird die Motorsammelschiene von einem anderen der 3 Einspeiseschalter gespeist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 243 2 Motorsammelschienen werden jeweils von den 2 Einspeisungen mit Energie versorgt. • Während der Wartung, z.B. aufgrund eines Einspeisungsfehlers, ist der Abschnitt LS (LS3) geschlossen und beide Motorsammelschienen werden von 1 Einspeisung mit Energie versorgt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 244 Nehmen Sie die Umschaltrichtungen Einspeisung 2 auf Einspeisung 1 und Sammelschiene 2 auf Einspei- sung 1 als Beispiel, um die Konfigurationsregeln zu veranschaulichen. Die Umschaltrichtungen Einspeisung 1 auf Einspeisung 2 und Sammelschiene 1 auf Einspeisung 2 müssen denselben Konfigurationsregeln folgen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 245 Stellen Sie für die Umschaltrichtung Sammelschiene 2 auf Einspeisung 1 den Parameter Nur manueller Start auf nein. Stellen Sie für die Umschaltrichtung Einspeisung 2 auf Einspeisung 1 den Parameter Nur manu- eller Start auf ja. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 246 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 247: Funktionsgruppentypen

    Funktionsgruppentypen Funktionsgruppentyp Leistungsschalter-Synchronisierung Funktionsgruppentyp Leistungsschalter Funktionsgruppentyp Spannung 3-phasig Funktionsgruppentyp Spannung/Strom 1-phasig Funktionsgruppentyp Spannung/Strom 3-phasig Funktionsgruppentyp Analoge Umformer Funktionsgruppentyp Aufzeichnung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 248: Funktionsgruppentyp Leistungsschalter-Synchronisierung

    • Leistungsschalter-Zustandserkennung (LS-Zustandserkennung) für Schutzfunktionen • Erkennung einer Hand-Einschaltung • Allgemeine Parameter Das folgende Bild zeigt die Struktur der Funktionsgruppe Leistungsschalter-Synchronisierung. Die einzelnen Funktionsblöcke aus dem Bild sind in den nachfolgenden Kapiteln beschrieben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 249 Funktionsgruppentypen 5.1 Funktionsgruppentyp Leistungsschalter-Synchronisierung [dw_struc_FG CB paralleling, 1, de_DE] Bild 5-2 Struktur der Funktionsgruppe Leistungsschalter-Synchronisierung Siemens empfiehlt, die 2 BA auf die schnellen Relais (Typ F) zu rangieren. Die Funktionsgruppe Leistungsschalter-Synchronisierung hat Schnittstellen zu folgenden Elementen: • Messstellen • Funktionsgruppen, z.B. zu der Funktionsgruppe Spannung-Strom 3-phasig Schnittstellen zu den Messstellen Die Funktionsgruppe erhält die benötigten Messwerte von den Messstellen, die mit dieser Funktionsgruppe...

  • Seite 250: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Nennspannung stellen Sie die primäre Nennspannung des Schutzobjekts ein. Die primäre Nennspannung dient als Referenz für alle spannungsbezogenen %-Werte innerhalb der Funktionsgruppe Leis- tungsschalter-Synchronisierung. Diese Einstellung gilt sowohl für Betriebsmesswerte als auch für Einstell- werte in %. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 251: Parameter

    Strom-Schwellw.LS offen. Wenn bei abgeschalteter Leitung parasitäre Ströme (z.B. durch Induktion) ausgeschlossen sind, können Sie den Wert sehr empfindlich auf z.B. 0,050 A sekundär einstellen. Wenn keine besonderen Anforderungen vorliegen, empfiehlt Siemens, den Einstellwert von 0,100 A sekundär beizubehalten. Parameter 5.1.4...
  • Seite 252 Zur Betätigung des LS stellt der Funktionsblock Leistungsschalter die Ausgangssignale zur Verfügung, die auf die entsprechenden Binärausgänge des Gerätes rangiert werden müssen (siehe Tabelle 5-1). [lo_CB_tripping-opening-closing, 1, de_DE] Bild 5-3 Auslösen, Ausschalten und Einschalten des Leistungsschalters SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 253 Normale Rangierung Befehl aktiv Binärausgänge aktiv ist: • Ausl./Ausschaltbefehl • Einschaltbefehl Die Binärausgänge sind während der Ausführung eines Schaltbefehls durch die Steuerung aktiv. Einschalten des Leistungsschalters [loeinbefpara, 1, de_DE] Bild 5-4 Einschalten des Leistungsschalters SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 254: Erfassung Der Leistungsschalter-Hilfskontakte Und Weiterer Informationen

    In Melderichtung erzeugen die Positionssignale bei Erfassung der offen und geschlossen Positionen die folgenden Informationen (siehe nachfolgende Tabelle). Diese Informationen werden von den Funktionsblö- cken LS-Zustandserkennung und Steuerung weiterverarbeitet. Information Beschreibung Die LS-Position ist ausgeschaltet. Die LS-Position ist eingeschaltet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 255: Schalterfall-Meldungsunterdrückung

    Wenn eine der folgenden Bedingungen erfüllt ist, wird das Signal Meldungsunterdrück. erzeugt: • Die endgültige Schutzauslösung liegt nicht vor. • Die integrierte Steuerung schaltet ein- oder aus. • Die Funktion Hand-Ein erkennt eine externe Einschaltung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 256: Auslöse- Und Ausschaltinformationen

    Über die Gerätebedienung können die Statistikinformationen einzeln gesetzt und zurückgesetzt werden. Das Rücksetzen aller Werte ist auch über das binäre Eingangssignal >Reset Schaltstatistik möglich. [lo_statistics information CB, 1, de_DE] Bild 5-8 Statistikinformationen zum LS SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 257: Anwendungs- Und Einstellhinweise

    Für die Steuerungsfunktionalität ist dies die optimale Konfiguration. Für reine Schutzap- plikationen genügt auch die Erfassung einer der beiden LS-Positionen. Bei der Anwendung als Schutz- und Steuergerät empfiehlt Siemens die folgende Auswertung der LS-Position: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...
  • Seite 258 Parameter: Melden der Abschaltwerte • Voreinstellwert (_:105) Melden der Abschaltwerte = immer Mit dem Parameter Melden der Abschaltwerte legen Sie fest, ob die Messwerte gemeldet werden sollen, wenn der Leistungsschalter über die Steuerungsfunktion ausgeschaltet wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 259 Immer wenn das Ausgangssignal Meldungsunterdrück. aktiv wird, öffnet der Kontakt, so dass eine Auslö- sung oder eine Schalthandlung nicht zum Alarm führt. Weiterführende Informationen finden Sie in der Logik im Kapitel 5.1.5.3 Erfassung der Leistungsschalter-Hilfs- kontakte und weiterer Informationen. [lo_schalt, 2, de_DE] Bild 5-12 Schalterfall-Meldungsunterdrückung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 260: Parameter

    Auslösesammelmeldung und bildet den Schutzauslösebefehl, der an den Funktionsblock Leis- tungsschalter weitergeleitet wird. Der Funktionsblock Leistungsschalter betätigt den Gerätekontakt und veranlasst damit das Öffnen des Leis- tungsschalters (siehe 5.1.5 Leistungsschalter). Hier wirkt auch die Befehlsausgabezeit. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 261: Leistungsschalter-Zustandserkennung Für Schutzbezogene

    Einstelloptionen nicht abgesteuert. Die Information über den Zustand des LS und die Ermittlung der unterschiedlichen Zustände wird vom Funktionsblock Leistungsschalter-Zustandserkennung geliefert. Weiterführende Informationen dazu finden Sie im Kapitel 5.1.7 Leistungsschalter-Zustandserkennung für schutzbezogene Zusatzfunktionen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 262: Anwendungs- Und Einstellhinweise

    über den Stromfluss. Diese Informationen werden in den folgenden schutzbezogenen Zusatzfunktionen benötigt: • Auslöselogik (siehe 5.1.6.1 Funktionsbeschreibung) • Erkennung der Hand-Einschaltung Wie die schutzbezogenen Zusatzfunktionen die Informationen von diesem FB verarbeiten, beschreiben die genannten Kapitel. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 263 Dieser Zustand tritt dynamisch auf und entsteht dann, wenn bei aktivem Öffnend Auslösebefehl und noch geschlossenem Hilfskontakt ein Unterschreiten des Stromschwellwertes erkannt wird. Die Ursache dafür ist, dass das Stromkri- terium schneller wirkt als das Öffnen des Hilfskontaktes. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 264: Funktionsgruppentyp Leistungsschalter

    Funktionsgruppe Leistungsschalter – Beispiel für den Funktionsumfang Die Funktionsgruppe Leistungsschalter enthält 3 unterschiedliche Leistungsschaltertypen: • Leistungsschalter • Leistungsschalter Steuerung • Leistungsschalter [nur Status] Der Typ Leistungsschalter kann neben der eigentlichen Leistungsschaltersteuerung zusätzlich Basisfunktions- blöcke für Schutzfunktionen aufnehmen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 265: Struktur Der Funktionsgruppe

    Funktionsgruppentypen 5.2 Funktionsgruppentyp Leistungsschalter Der Typ Leistungsschalter [nur Status] dient nur zur Erfassung der Leistungsschalterstellung. Mit diesem Typ können Schalter modelliert werden, die vom SIPROTEC 5-Gerät nur eingelesen werden, aber nicht gesteuert werden können. Die verfügbaren Funktionen sind in 8 Schutz- und Automatikfunktionen 7 Steuerungsfunktionen beschrieben.

  • Seite 266: Anwendungs- Und Einstellhinweise

    Die Schnittstelle zum 3-phasigen Stromsystem muss konfiguriert sein. Andernfalls liefert DIGSI 5 eine Inkonsis- tenzmeldung. Bei Verwendung der Funktion Synchronisierung müssen die Messstellen verknüpft werden, die die Span- nungen U1 und U2 der zu synchronisierenden Netzteile repräsentieren. Nähere Informationen finden Sie in Synchronisierungsfunktion. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 267: Auslöselogik

    Wert sicher unterschreitet. Wenn bei abgeschalteter Leitung parasitäre Ströme (z.B. durch Induktion) ausgeschlossen sind, können Sie den Wert sehr empfindlich auf z.B. 0,05 A sekundär einstellen. Wenn keine besonderen Anforderungen vorliegen, empfiehlt Siemens, den Einstellwert von 0,10 A sekundär beizubehalten. Auslöselogik 5.2.4...
  • Seite 268 Einstelloptionen nicht abgesteuert. Die Information über den Zustand des LS und die Ermittlung der unterschiedlichen Zustände wird vom Funktionsblock Leistungsschalter-Zustandserkennung geliefert. Weiterführende Informationen dazu finden Sie im Kapitel 5.1.7 Leistungsschalter-Zustandserkennung für schutzbezogene Zusatzfunktionen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 269: Anwendungs- Und Einstellhinweise

    (Typ) Auslöselogik _:300 Auslöselogik:Auslösebef.meldung Leistungsschalter 5.2.5 5.2.5.1 Übersicht Der Funktionsblock Leistungsschalter repräsentiert den physischen Schalter im SIPROTEC 5-Gerät. Die grundlegenden Aufgaben dieses Funktionsblocks sind: • Betätigen des Leistungsschalters (LS) • Erfassung der Leistungsschalter-Hilfskontakte • Erfassung weiterer LS-Informationen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...

  • Seite 270: Auslösen, Ausschalten Und Einschalten Des Leistungsschalters

    Zur Betätigung des LS stellt der Funktionsblock Leistungsschalter die Ausgangssignale zur Verfügung, die auf die entsprechenden Binärausgänge des Gerätes rangiert werden müssen (siehe Tabelle 5-1). [lo_ausssc, 1, de_DE] Bild 5-20 Auslösen, Ausschalten und Einschalten des Leistungsschalters SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 271: Erfassung Der Leistungsschalter-Hilfskontakte Und Weiterer Informationen

    Zur Ermittlung der LS-Position stellt der Funktionsblock Leistungsschalter Positionssignale zur Verfügung. Diese Signale sind vom Typ Doppelmeldung (DPC). Eine Doppelmeldung kann auf 2 Binäreingänge rangiert werden und so die offene und geschlossene Leistungsschalterstellung sicher erfassen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 272 Die LS-Position ist in Störstellung. Das Signal offen und das Signal geschlossen sind gleichzeitig gesetzt. Nicht ausgewählt Der Leistungsschalter ist für eine Steuerungshandlung nicht ausge- wählt. Die folgende Tabelle zeigt die weiteren Eingangssignale: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 273: Schalterfall-Meldungsunterdrückung

    • Die integrierte Wiedereinschaltautomatik schaltet ein. • Die integrierte Steuerung schaltet ein- oder aus. • Die Funktion Hand-Ein erkennt eine externe Einschaltung. Weitere Informationen zur Anwendung finden Sie in 5.2.7.2 Anwendungs- und Einstellhinweise. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 274: Auslöse- Und Ausschaltinformationen

    Über die Gerätebedienung können die Statistikinformationen einzeln gesetzt und zurückgesetzt werden. Das Rücksetzen aller Werte ist auch über das binäre Eingangssignal >Reset Schaltstatistik möglich. [lo_statistics information circuit-breaker, 2, de_DE] Bild 5-24 Statistikinformationen zum LS SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 275: Anwendungs- Und Einstellhinweise

    Für die Steuerungsfunktionalität ist dies die optimale Konfiguration. Für reine Schutzap- plikationen genügt auch die Erfassung einer der beiden LS-Positionen. Bei der Anwendung als Schutz- und Steuergerät empfiehlt Siemens die folgende Auswertung der LS-Position: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...
  • Seite 276 Parameter: Melden der Abschaltwerte • Voreinstellwert (_:105) Melden der Abschaltwerte = immer Mit dem Parameter Melden der Abschaltwerte legen Sie fest, ob die Messwerte gemeldet werden sollen, wenn der Leistungsschalter über die Steuerungsfunktion ausgeschaltet wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 277 Immer wenn das Ausgangssignal Meldungsunterdrück. aktiv wird, öffnet der Kontakt, so dass eine Auslö- sung oder eine Schalthandlung nicht zum Alarm führt. Weiterführende Informationen finden Sie in der Logik im Kapitel 5.1.5.3 Erfassung der Leistungsschalter-Hilfs- kontakte und weiterer Informationen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 278: Parameter

    Leistungssch.:Meldungsunterdrück. _:306 Leistungssch.:S.sp.zä. _:307 Leistungssch.:ΣI Aus _:308 Leistungssch.:ΣIL1Aus _:309 Leistungssch.:ΣIL2Aus _:310 Leistungssch.:ΣIL3Aus _:311 Leistungssch.:Auslösestrom L1 _:312 Leistungssch.:Auslösestrom L2 _:313 Leistungssch.:Auslösestrom L3 _:317 Leistungssch.:Ausschaltstrom 3I0/IN _:314 Leistungssch.:Auslösespannung L1 _:315 Leistungssch.:Auslösespannung L2 _:316 Leistungssch.:Auslösespannung L3 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 279: Leistungsschalter-Zustandserkennung Für Schutzbezogene Zusatzfunktionen

    Dieser Zustand tritt dynamisch auf und entsteht dann, wenn bei aktivem Öffnend Auslösebefehl und noch geschlossenem Hilfskontakt ein Unterschreiten des Stromschwellwertes erkannt wird. Die Ursache dafür ist, dass das Stromkri- terium schneller wirkt als das Öffnen des Hilfskontaktes. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 280: Erkennung Hand-Einschaltung (Für Awe Und Prozessmonitor)

    Dies ist möglich, da die Steuerung selber Plausibilitätsprüfungen ausführt und auch einer Verriegelung unterliegt. 5.2.7.2 Anwendungs- und Einstellhinweise Eingangssignale: >Eingang, >Blockierung Hand-Ein In der Praxis wird das Eingangssignal >Eingang direkt an den Steuerkreis der Einschaltspule des Leistungs- schalters angeschlossen (siehe folgendes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 281: Parameter

    Empfohlener Einstellwert (_:101) Wirkzeit = 300 ms Um von der individuellen manuellen Betätigung des Eingangssignals unabhängig zu sein, wird die Erkennung über den Parameter Wirkzeit auf eine definierte Länge gebracht. Siemens empfiehlt eine Wirkzeit von 300 ms. Parameter: LS offen Rückfallverz. •...

  • Seite 282: Ssu-Schnittstelle

    Leistungstransformator-Übersetzungsverhältnis mit ein. Stellen Sie den Parameter Winkelanpassg. (Transf.) auf dem Phasenverschiebungswinkel des Leis- tungstransformators ein. Die Berechnung der Winkeldifferenz in der Funktionsgruppe SSU bezieht den Phasenverschiebungswinkel ein. BEISPIEL [dw_example_adjustment, 1, de_DE] Bild 5-32 Applikationsbeispiel SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 283: Parameter

    Einstellmöglichkeiten Voreinstellung SSU-Schnittst. _:22591:113 SSU-Schnittst.:Einschalt- 0,020 s bis 0,150 s 0,060 s zeit LS _:22591:126 SSU-Schnittst.:Usync 1,000 bis 100,000 1,000 Übersetz. (Transf.) _:22591:127 SSU-Schnittst.:Winkelan- -179,0 ° bis 180,0 ° 0,0 ° passg. (Transf.) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 284: Funktionsgruppentyp Spannung 3-Phasig

    Über die Schnittstelle U 3-ph werden die Messgrößen des 3-phasigen Spannungssystems bereitgestellt. Je nach Anschlussart der Wandler sind das z.B. U . Alle aus den gemessenen Größen berechenbaren Werte werden ebenfalls über diese Schnittstelle bereitgestellt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 285: Anwendungs- Und Einstellhinweise

    • Voreinstellung (_:9421:102) Nennspannung = 400,00 kV Mit dem Parameter Nennspannung stellen Sie die primäre Nennspannung ein. Die hier eingestellte Nenn- spannung ist die Bezugsgröße für die Prozentmesswerte und für Einstellwerte in Prozent. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 286: Parameter

    0,20 kV bis 1200,00 kV 400,00 kV Informationen 5.3.5 Information Datenklasse (Typ) Allgemein _:9421:52 Allgemein:Zustand _:9421:53 Allgemein:Bereitschaft Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Reset LED FG _:4741:500 Reset LED FG:>LED rücksetzen _:4741:320 Reset LED FG:LED rückgesetzt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 287: Funktionsgruppentyp Spannung/Strom 1-Phasig

    Nullsystemspannung oder die gemessene Verlagerungsspannung verfügbar. Die Leiterspannungen sind in der Funktionsgruppe Spannung-Strom 1-phasig nicht verfügbar. Sie können die beiden Anschlusstypen gleichzeitig verwenden. Die 1-phasigen Spannungsmessstellen konfigurieren Sie über die Spannungsschnittstelle (siehe folgendes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 288 Um die Schnittstellen zu verbinden, setzen Sie in der Matrix ein Kreuz im Schnittpunkt der gewünschten Spalte und Zeile. Wenn die Schnittstelle nicht verbunden ist, arbeiten die Funktionen in der Funktionsgruppe Spannung-Strom 1-phasig als Überwachungsfunktionen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 289 Die Nullsystemspannung U0 ist nur sichtbar, wenn sie mit einer 3-phasigen Spannungsmessstelle mit dem Anschlusstyp 3-phasige Leiter-Erde-Spannung verbunden ist. Die Verlagerungsspannung UN ist nur sichtbar, wenn sie mit einer 3-phasigen Spannungsmessstelle mit dem Anschlusstyp 3-phasige Leiter-Erde-Spannung + UN oder 3-phasige Leiter-Leiter-Spannung + UN verbunden ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 290: Schreibgeschützte Parameter

    UN ist nur sichtbar, wenn sie mit einer 3-phasigen Spannungsmessstelle vom Typ 3 Leiter-Erde Spg.+UN oder 3 Leit.-Leit.Spg+UN verbunden ist. U0 ist nur sichtbar, wenn sie mit einer 3-phasigen Spannungsmessstelle vom Typ 3 Leiter-Erde Spg. verbunden ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 291: Informationen

    • invertiert Informationen 5.4.5 Information Datenklasse (Typ) Allgemein _:9421:52 Allgemein:Zustand _:9421:53 Allgemein:Bereitschaft Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Reset LED FG _:13381:500 Reset LED FG:>LED rücksetzen _:13381:320 Reset LED FG:LED rückgesetzt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 292: Funktionsgruppentyp Spannung/Strom 3-Phasig

    Die Funktionen sind über die Funktionsbibliothek in DIGSI 5 verfügbar. Nicht benötigte Funkti- onen können Sie aus der Funktionsgruppe löschen. Das folgende Bild zeigt die Struktur der Funktionsgruppe Spannung-Strom 3-phasig: [dw_FG VI 3ph_structure, 1, de_DE] Bild 5-41 Struktur der Funktionsgruppe Spannung-Strom 3-phasig SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 293 Neben der allgemeinen Zuordnung der Schutz-Funktionsgruppe zu den Leistungsschalter-Funktionsgruppen können Sie die Schnittstelle für bestimmte Funktionalitäten im Detail konfigurieren. Konfigurieren Sie die Details in DIGSI 5 über den Editor Leistungsschalterinteraktion in der Schutz-Funktionsgruppe. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 294 Scheinleistung der Primärwerte (Gesamtleistung) √3 · U · I nenn nenn Cos φ Wirkfaktor (abs) (abs) 100 % entspricht cos φ = 1 Leiterbezogene Wirkleistung MW Wirkleistung des Leiters · I nenn Lx nenn Lx SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 295 Bildung der Anregemeldung der Funktionsgruppe Spannung-Strom 3-phasig Die Auslösesignale der Schutz- und Überwachungsfunktionen der Funktionsgruppe Spannung-Strom 3- phasig führen immer zu einer 3-poligen Auslösung des Gerätes. [lo_auslin, 3, de_DE] Bild 5-43 Bildung der Auslösemeldung der Funktionsgruppe Spannung-Strom 3-phasig SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 296: Schreibgeschützte Parameter

    Allgemein:P, Q Vorzei- nicht invertiert nicht invertiert chen • invertiert 5.5.5 Informationen Information Datenklasse (Typ) Allgemein _:9451:52 Allgemein:Zustand _:9451:53 Allgemein:Bereitschaft Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Reset LED FG _:7381:500 Reset LED FG:>LED rücksetzen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 297 Funktionsgruppentypen 5.5 Funktionsgruppentyp Spannung/Strom 3-phasig Information Datenklasse (Typ) _:7381:320 Reset LED FG:LED rückgesetzt Einschalterkn. _:1131:4681:500 Einschalterkn.:>Trennschalter offen _:1131:4681:300 Einschalterkn.:Einschaltung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 298: Funktionsgruppentyp Analoge Umformer

    Wenn das Gerät an das Kraftwerksleitsystem oder an ein anderes Schutzgerät angeschlossen ist, müssen Sie eine oder mehrere Funktionen Temperaturerfassung über Protokolle aus der globalen DIGSI 5-Bibliothek laden, um die Protokolle abzubilden. Das folgende Bild zeigt die Struktur der Funktionsgruppe. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 299 Die Funktion 20-mA Ein. Ether. ist nicht durch den Hersteller vorkonfiguriert. Maximal 4 Funktionsinstanzen können gleichzeitig arbeiten. Die Struktur der Funktion 20-mA Ein. Seriell ist identisch aufgebaut wie die Funktion 20-mA Ein. Ether.. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 300: 20-Ma-Einheit Ethernet

    4 Funktionsinstanzen können gleichzeitig arbeiten. Jede Instanz enthält 12 vorkonfigurierte Kanalfunktionsb- löcke. Die Funktion 20-mA Ein. Ether. enthält Ein- und Ausgangskanäle, die unabhängig voneinander konfigurierbar sind. [dw_str_fn2, 2, de_DE] Bild 5-46 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 301: Kommunikation Mit 20-Ma Einheit Ethernet

    Die Funktion 20-mA Ein. Ether. sendet TCP-Einstel- Alarm lungen an das Kommunikationsmodul, das sich offenbar über ein serielles Protokoll mit der 20-mA- Einheit verbinden möchte. Dieses Kommunikations- modul stellt keine Verbindung zur 20-mA-Einheit her. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 302: Anwendungs- Und Einstellhinweise

    5.6.3.4 Anwendungs- und Einstellhinweise Parameter: Port • Voreinstellung (_:2311:103) Port = Port J Mit dem Parameter Port legen Sie fest, über welchen Port die 20-mA-Einheit an das SIPROTEC 5-Gerät ange- schlossen wird. Parameter: IP-Adresse • Voreinstellung (_:2311:104) IP-Adresse = 10.16.60.1 Mit dem Parameter IP-Adresse stellen Sie die vorhandene IP-Adresse der 20-mA-Einheit ein, die über das...

  • Seite 303: 20-Ma-Kanal

    0 mA oder größer als 20 mA an dem Eingang der 20-mA-Einheit anliegt, wird der Messwert als ungültig gekennzeichnet. Die Einstellung des Bereiches für den skalierten Wert geht dabei von einem Nutzbereich von 0 mA bis 20 mA aus. Das folgende Bild zeigt ein Beispiel. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 304 Eingangsstrom dem im Parameter Untere Grenze eingestellten Wert entspricht. Die Einstel- lung des Bereichs für den skalierbaren Wert entspricht dem nutzbaren Bereich zwischen Untere Grenze und Obere Grenze (siehe folgendes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 305 Die 20-mA-Werte können auf der Display-Seite angezeigt und mit CFC-Plänen verarbeitet werden. Fehlerreaktionen Wenn der Eingangsstromwert als nicht korrekt erkannt wurde, wird das Qualitätsattribut des Ausgangswertes ungültig gesetzt. Der Status für Bereitschaft und der Fehlerstatus nehmen die in der Tabelle gezeigten Zustände an. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 306: Anwendungs- Und Einstellhinweise

    Eingangsstrom dem im Parameter Untere Grenze eingestellten Wert entspricht. Die folgende Parameter- und Informationsübersicht zeigt nur einen der 12 Kanäle, da sich die Einstellmöglich- keiten der 12 Kanäle nicht unterscheiden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 307: Parameter

    Funktionsgruppentypen 5.6 Funktionsgruppentyp Analoge Umformer 5.6.3.7 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2311:103 Allgemein:Port Port E Port J • Port F • Port J • Port N • Port P SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 308 F/mi • • • Hz/s • • • J/Wh • • • • • • p.u. • • Perioden • • rad/s • • • V/Hz • • • • varh • • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 309: Informationen

    Arbeitsweise ist auch identisch. Der einzige Unterschied ist, dass die Messwerte über eine serielle Verbindung anstatt einer Ethernet-Verbindung zum Kommunikationsmodul übertragen werden. Weitere Informationen hierzu finden Sie im Kapitel 5.6.3.2 Struktur der Funktion. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 310: Anwendungs- Und Einstellhinweise

    Grenze, Obere Grenze - Sensor, Untere Grenze und Untere Grenze - Sensor. Parameter: Obere Grenze, Untere Grenze, Obere Grenze - Sensor und Untere Grenze - Sensor • Voreinstellwert (_:13111:105) Obere Grenze = 20 mA • Voreinstellwert (_:13111:109) Obere Grenze - Sensor = 100 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 311: Parameter

    Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2311:103 Allgemein:Port Port E Port J • Port F • Port J • Port N • Port P _:2311:105 Allgemein:Kanalnummer 1 bis 2 _:2311:106 Allgemein:Geräteadresse 1 bis 247 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 312 F/mi • • • Hz/s • • • J/Wh • • • • • • p.u. • • Perioden • • rad/s • • • V/Hz • • • • varh • • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 313: Informationen

    Einbindung einer seriellen 20-mA-Einheit Anschluss der Kommunikationsleitungen Bild 5-53 zeigt, wie Sie die 20-mA-Einheit an das SIPROTEC 5-Gerät anschließen. Beachten Sie, dass Pin 1 des RJ45-Steckers mit RTD-B und Pin 2 mit RTD-A verbunden wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 314 5.6 Funktionsgruppentyp Analoge Umformer [dwve20au-150213-01.tif, 1, de_DE] Bild 5-53 Anschluss der 20-mA-Einheit an das SIPROTEC 5-Gerät USART-Modul hinzufügen Fügen Sie in DIGSI ein USART-Modul USART-AB-1EL oder USART-AC-2EL zum Gerät hinzu. Das USART-Modul müssen Sie an einer der Einsteckpositionen für Kommunikationsmodule im Basismodul oder im Erweiterungs- modul CB202 einfügen (siehe folgendes Bild).
  • Seite 315 20-mA-Einheit vorgegebenen Standardeinstellungen. Im Normalfall müssen Sie nur die Parame- trierung des SIPROTEC 5-Gerätes an die Einstellungen der 20-mA-Einheit anpassen. Stellen Sie sicher, dass die Einstellwerte in beiden Geräten gleich sind. Die Einstellung des Parameters Ruhelichtlage (ein/aus): ist für die RS485-Schnittstelle nicht relevant.

  • Seite 316: Einbindung Einer 20-Ma-Einheit Ethernet

    Fügen Sie in DIGSI auf einem dafür vorgesehenen Steckplatz ein Ethernet-Modul in die Gerätekonfiguration ein. Bild 5-59 zeigt die möglichen Steckplätze im Basismodul oder auf der Erweiterungsbaugruppe CB 202. Alternativ können Sie auch die integrierte Ethernet-Schnittstelle Port J verwenden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 317 [sc_autcp2, 1, de_DE] Bild 5-60 Aktivierung des Protokolls Dieses Protokoll ist auch für den Port J der integrierten Ethernet-Schnittstelle des Basismoduls verfügbar (siehe folgendes Bild). [sc_autcp3, 1, de_DE] Bild 5-61 Auswahl des Protokolls SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 318: U/I-Messumformer-Einheit Mit Schnellen Eingängen

    8 kHz). Die aufgezeichnete Abtastfrequenz ergibt sich aus der Einstellung der Störschreiberfunktion. • Berechnet aus den Abtastwerten Messgrößen, die über den arithmetischen Mittelwert bestimmt werden. Das Messfenster für die Mittelwertbildung ist im Intervall von 10 ms bis 100 ms einstellbar. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 319: Struktur Der Funktion

    über das der arithmetische Mittelwert gebildet wird, stellen Sie über den Parameter Messfenster ein. Mit dem Parameter Messfenster wird auch die Messgeschwindigkeit für den Eingang festgelegt. Eine Einstel- lung von z.B. 100 ms bedeutet, das der Messwert alle 100 ms aktualisiert wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 320: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Messfenster stellen Sie das Messfenster ein, über welches aus den Abtastwerten der arithmentische Mittelwert bestimmt wird. Siemens empfiehlt, bei langsam veränderlichen Signalen den oberen Wert von 100 ms einzustellen. Damit wird alle 100 ms ein neuer aktueller Messwert zur Weiterverar- beitung bereitgestellt.
  • Seite 321 übertragenen Werte auf Sensorwerte fest. Stimmen Sie den Arbeitsbereich des Messumformers mit dem Geber des Sensors ab. Durch eine freie Skalierbarkeit des Systems können Sie unterschiedliche Anforderungen erfüllen. Nachfolgendes Bild zeigt die Einstellparameter in allgemeiner Form. [dw_measured-value-scaling, 1, de_DE] Bild 5-66 Prinzip der Skalierung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 322 Für eine Spezialanwendung sendet der Geber maximal ±12 V. Diese Spannung soll entsprechend als Sensor- spannung ausgeben werden. Stellen Sie die Parameter wie folgt ein: • Obere Grenze = 10,00 V • Obere Grenze - Sensor = 10,00 V SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 323: Parameter

    [dw_measuring-transducer-setting, 1, de_DE] Bild 5-68 Einstellung der Parameter und Darstellung eines Eingangssignals größer als 10 V 5.6.6.5 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung MU schnell # • _:101 MU-Eing. #:MU Spannungseingang Stromeingang Eingangssignaltyp • Stromeingang SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 324 • • Hz/s • • • J/Wh • • • • • • p.u. • • Perioden • • rad/s • • • V/Hz • • • • varh • • • • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 325: Informationen

    Überwacht die Kommunikation mit der Thermobox 5.6.7.2 Struktur der Funktion Die Funktion Thermobox Ether. kann nur in der Funktionsgruppe Analoge Umformer arbeiten. Maximal 20 Funktionsinstanzen können gleichzeitig arbeiten. Jede Instanz enthält 12 vorkonfigurierte Sensor-Funkti- onsblöcke. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 326: Kommunikation Mit Einer Thermobox

    Funktionsgruppentypen 5.6 Funktionsgruppentyp Analoge Umformer [dw_str_fnc, 2, de_DE] Bild 5-69 Struktur/Einbettung der Funktion 5.6.7.3 Kommunikation mit einer Thermobox Logik [lo_rtdtcp, 1, de_DE] Bild 5-70 Logik der Funktion Thermobox Ether. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 327: Anwendungs- Und Einstellhinweise

    • Voreinstellung (_:2311:103) Port = Port J Mit dem Parameter Port legen Sie fest, über welchen Port die externe Thermobox an das SIPROTEC 5-Gerät angeschlossen wird. Wenn Sie die externe Thermobox an die Integrierte Ethernet-Schnittstelle anschließen wollen, stellen Sie den Parameter Port = Port J ein.

  • Seite 328: Temperatursensor

    Sie finden die Dokumente auch im SIPROTEC-Downloadbereich (http://www.siprotec.de) unter Zubehör -> 7XV5662-xAD. Für die Ethernet-Verbindung zu einem SIPROTEC 5-Gerät, das über das SUP-Protokoll (Slave Unit Protocol) mit der Thermobox TR1200 IP kommuniziert, muss in der Thermobox die Einstellung Modbus TCP aktiviert sein.

  • Seite 329: Anwendungs- Und Einstellhinweise

    [scfahrht-190214-01, 1, de_DE] Bild 5-72 Änderung der Anzeige zwischen °C und °F Die folgende Parameter- und Informationsübersicht zeigt nur einen der 12 Sensoren, da sich die Einstellmög- lichkeiten der 12 Sensoren nicht unterscheiden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 330: Parameter

    Wenn Sie die externe Thermobox an ein Ethernet-Steckmodul anschließen wollen, stellen Sie den Parameter Port = Port F , Port E, Port P oder Port N ein. Parameter: Kanalnummer • Voreinstellung (_:2311:105) Kanalnummer = 1 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 331: Parameter

    Ni 120 Sensor 4 • _:11614:102 Sensor 4:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 Sensor 5 • _:11615:102 Sensor 5:Sensortyp Pt 100 Pt 100 • Ni 100 • Ni 120 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 332: Informationen

    (Typ) Allgemein _:2311:53 Allgemein:Bereitschaft _:2311:56 Allgemein:Störung Sensor 1 _:11611:52 Sensor 1:Bereitschaft _:11611:60 Sensor 1:Störung _:11611:80 Sensor 1:Tmpaus Sensor 2 _:11612:52 Sensor 2:Bereitschaft _:11612:60 Sensor 2:Störung _:11612:80 Sensor 2:Tmpaus Sensor 3 _:11613:52 Sensor 3:Bereitschaft SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 333: Kommunikation Mit Der Thermobox

    Einbindung einer seriellen Thermobox (Ziehl TR1200) Anschluss der Kommunikationsleitungen Bild 5-73 zeigt, wie Sie die Thermobox an das SIPROTEC 5-Gerät anschließen. Beachten Sie, dass Pin 1 des RJ45-Steckers mit RTD-B und Pin 2 mit RTD-A verbunden wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...
  • Seite 334 5.6 Funktionsgruppentyp Analoge Umformer [dwverbau-201112-01.tif, 1, de_DE] Bild 5-73 Anschluss der Thermobox an das SIPROTEC 5-Gerät USART-Modul hinzufügen Fügen Sie in DIGSI ein USART-Modul USART-AB-1EL oder USART-AC-2EL zum Gerät hinzu. Das USART-Modul müssen Sie an einer der Einsteckpositionen für Kommunikationsmodule im Basismodul oder im Erweiterungs- modul CB202 einfügen (siehe folgendes Bild).
  • Seite 335 Thermobox vorgegebenen Standardeinstellungen. Im Normalfall müssen Sie nur die Parametrie- rung des SIPROTEC 5-Gerätes an die Einstellungen der Thermobox anpassen. Stellen Sie sicher, dass die Einstellwerte in beiden Geräten gleich sind. Die Einstellung des Parameters Ruhelichtlage (ein/aus): ist für die RS485-Schnittstelle nicht relevant.

  • Seite 336: Einbindung Einer Thermobox Ether. (Tr1200 Ip)

    Steckplätze im Basismodul oder auf der Erweiterungsbaugruppe CB 202. Alternativ können Sie auch die integrierte Ethernet-Schnittstelle Port J verwenden. [sc_autcp1, 1, de_DE] Bild 5-79 Einfügen eines Ethernet-Moduls Kommunikationseinstellungen Aktivieren Sie das SUP Ethernet-Protokoll für das Ethernet-Modul. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 337 Durch die Auswahl des SUP-Protokolls für die Thermobox fügt DIGSI automatisch die Funktionsgruppe Analoge Umformer und die Funktion Thermobox Ether. zu Ihrer Gerätekonfiguration hinzu (siehe folgendes Bild). [sc_auser6, 1, de_DE] Bild 5-82 Instanz Analoge Umformer SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 338: Temperatursimulation Ohne Sensoren

    über IEC 61850 erhalten. • 12 Stufen Temperaturerfassung über GOOSE Die Stufe kann die Temperatur von einem anderen SIPROTEC 5-Schutzgerät über GOOSE erhalten. Die Funktion Temperaturerfassung über Protokolle ist werkseitig mit 1 Stufe Temperaturerfassung über PROFINET IO oder IEC 61850 vorkonfiguriert.

  • Seite 339: Beschreibung Der Stufe Temperaturerfassung Über Profinet Io Oder Iec 61850

    Wenn Sie das IEC 61850-Protokoll für die Temperaturerfassung einstellen, erhalten Sie den analogen Wert, die Qualität und den Zeitstempel. Meldung Ungültige Temperatur Wenn die empfangene Temperatur ungültig ist, wird die Störungsmeldung Temperaturfehler ausge- geben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 340: Profinet Io-Konfiguration Für Die Temperaturerfassung

    Wählen Sie in der Projektnavigation Ihr Gerät aus und doppelklicken Sie Hardware und Protokolle. ² Wählen Sie in der Registerkarte Gerätesicht ein Ethernet-Kommunikationsmodul, für das Sie das ² PROFINET IO-Protokoll konfigurieren wollen. Wählen Sie in der Registerkarte Eigenschaften des Kommunikationsmoduls Allgemein > Schnittstellen- ² parameter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 341 Wählen Sie in der Projektnavigation Ihr Gerät aus und wählen Sie Parameter > Analoge Umformer. ² Wenn keine Funktionsgruppe Analoge Umformer vorhanden ist, instanziieren Sie eine. Instanziieren Sie die Funktion Temp erf.Protokoll in der Funktionsgruppe Analoge Umformer. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 342 Wählen Sie in der Spalte Signale den Eintrag Analoge Umformer > Temp erf.Protokoll1 > Tmp.Leit- ² tech.1. Rangieren Sie die Daten Temp. in Spalte R und setzen Sie den Wert auf 1. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 343: Iec 61850-Konfiguration Für Die Temperaturerfassung

    Wählen Sie in der Projektnavigation Ihr Gerät aus und doppelklicken Sie Hardware und Protokolle. ² Wählen Sie in der Registerkarte Gerätesicht das Kommunikationsmodul, für das Sie das IEC 61850-Proto- ² koll konfigurieren wollen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 344 Die Funktion Läuferüberl.Kaltg. dient in den folgenden Schritten als Beispiel. Ändern Sie in Bereich Allgemein der Funktion Läuferüberl.Kaltg. die den Parameter Temperaturer- ² fassung zu COM-Protokoll. Stellen Sie den Parameter Temperatur über Protokoll auf Analoge Umformer.Temp ² erf.Protokoll1.Tmp.Leittech.1. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 345: Erfassung Der Temperatur Der Stufe Über Goose

    Wählen Sie in der Spalte Name den Eintrag AnUn_TmpAcqCom 1 > VIAC_STMP1 > CTmp. ² [sc_iec_61850_cgt, 1, de_DE] Bild 5-95 Datenauswahl 5.6.10.6 Erfassung der Temperatur der Stufe über GOOSE Logik [lo_tmpval, 1, de_DE] Bild 5-96 Logikdiagramm der Stufe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 346 • Verarbeitung des empfangenen Kaltgas-Temperaturwerts • Senden des verarbeiteten Kaltgas-Temperaturwerts zur Weiterverarbeitung an andere Funktionen Im folgenden Bild ist das Quellgerät das SIPROTEC 5-Gerät 2 und das Zielgerät ist das SIPROTEC 5-Gerät 1. [dw_app-example_GOOSE, 2, de_DE] Bild 5-97 Anwendungsbeispiel Die folgende Tabelle erläutert die Daten.

  • Seite 347: Goose-Konfiguration Für Die Temperaturerfassung

    Mit dieser Variable können Sie das GOOSE-Protokoll für die Temperaturerfassung einstellen. In der Stufe Temperaturerfassung über GOOSE ist der Eingangsmesswert mit einer COM-Vorlage so gestaltet, dass er Daten von einem anderen SIPROTEC 5-Schutzgerät erfasst. Mit diesem Parameter können Sie die Auswahl der Einheit °F oder °C für die Tempe- Einheit ratur auswählen, die von einem anderen SIPROTEC 5-Schutzgerät erfasst wird.
  • Seite 348 Konfiguration in der IEC 61850-Struktur – Quellgerät Wählen Sie in der Projektnavigation das Quellgerät aus und doppelklicken Sie IEC 61850-Struktur. ² Wählen Sie in der Spalte Name den Eintrag AnUn_TmpAcqCom 1 > VIAC_STMP1 > CTmp. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 349 Wählen Sie in der Registerkarte Gerätesicht das Kommunikationsmodul, für das Sie GOOSE konfigurieren ² wollen. Wählen Sie in der Registerkarte Eigenschaften des Kommunikationsmoduls Allgemein > Schnittstellen- ² parameter. Stellen Sie die IP-Adresse für das Kommunikationsmodul ein. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 350 Wählen Sie in der Projektnavigation das Zielgerät aus und doppelklicken Sie Informationsrangierung. ² Wählen Sie in der Spalte Signale den Eintrag Analoge Umformer > Temp erf.Protokoll1 > ² Temperf.Goose 1. Geben Sie in der Spalte GOOSE für die Temp.-Daten den Wert 1 ein. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 351 Wenn keine Station vorhanden ist, doppelklicken Sie Neue Station hinzufügen und erstellen Sie eine. Doppelklicken Sie IEC-Station 1 und stellen Sie den Parameter IEC-Edition in der Registerkarte Eigen- ² schaften auf IEC 61850-Edition 2 oder höher. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 352 Weisen Sie der IEC-Station die verfügbaren Geräte zu. ² [sc_device_assign, 1, de_DE] Bild 5-107 Gerätezuordnung Klicken Sie mit der rechten Maustaste auf die Station und wählen Sie im Kontextmenü Änderungen zum ² IEC 61850-Systemkonfigurator exportieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 353 Wenn der folgende Dialog erscheint, klicken Sie OK und speichern Sie die SCD-Datei in einem Ordner. ² [sc_iec_confim, 1, de_DE] Bild 5-109 SCD-Dateierstellung Wählen Sie GOOSE in der Symbolleiste im geöffneten IEC 61850 Systemkonfigurator-Fenster. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 354 Funktionsgruppentypen 5.6 Funktionsgruppentyp Analoge Umformer [sc_station_01, 2, de_DE] Bild 5-110 GOOSE-Funktionsauswahl Klicken Sie mit der rechten Maustaste im Bereich GOOSE-Meldungen auf die IEC-Station und wählen Sie ² im Kontextmenü die Option GOOSE-Applikation. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 355 Die GOOSE-Applikation wird unter der IEC-Station aufgeführt. [sc_station_02, 2, de_DE] Bild 5-111 Erstellen einer GOOSE-Applikation Wählen Sie im Bereich Quellkatalog das Quellgerät aus und wählen Sie AnUn_TmpAcqCom 1 > ² VIAC_STMP1 > Tmp. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 356 Wählen Sie im Bereich Zielkatalog das Zielgerät aus und wählen Sie AnUn_TmpAcqCom1 > RxTmp1. ² [sc_station_06, 1, de_DE] Bild 5-114 Zieldatenauswahl Ziehen Sie RxTmp1 per Drag & Drop in die zugeordneten Quelldaten. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 357 Bild 5-115 Zieldatenzuordnung Speichern Sie die Konfigurationen. ² Klicken Sie in DIGSI 5 in der Projektnavigation mit der rechten Maustaste auf die IEC-Station und wählen ² Sie im Kontextmenü Änderungen vom IEC 61850-Systemkonfigurator importieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 358 Bild 5-116 Änderungen vom IEC 61850-Systemkonfigurator importieren Wenn der folgende Dialog erscheint, wurden Quellgerät und Zielgerät erfolgreich verbunden. [sc_End, 1, de_DE] Bild 5-117 Erfolgreiche Geräteverbindung Um die Verbindung fertigzustellen, klicken Sie OK. ² SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 359: Anwendungs- Und Einstellhinweise

    Wählen Sie in der Ansicht Geräteeinstellungen den Menüeintrag Landeseinstellung. – Stellen Sie den Parameter Einheitensystem auf ANSI ein. [sc_SITmp, 1, de_DE] Bild 5-119 Änderung der Temperatureinheit zwischen °C und °F für 1 Gerät SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 360: Parameter

    • Misst Temperaturwerte, Spannungswerte und Stromwerte • Bietet eine Schnittstelle für modulare SIPROTEC 5-Geräte zur Verbindung mit Siemens Energy GIS LPIT (GIS LPVT und GIS LPCT) • Wandelt Spannungs- und Stromwerte gemäß dem Sensortyp in den gasisolierten Schaltanlagen (GIS) in Primärwerte um...

  • Seite 361: Struktur Der Funktion

    Projektnavigation im Ordner Parameter des Gerätes. Wenn Sie das Unterverzeichnis LPIT-IO240 # öffnen, erreichen Sie das Einstellblatt für die Funktionsblöcke LPIT Allgem. und LPIT-GIS Pol. Weitere Informationen finden Sie in 5.6.11.4 Anwendungs- und Einstellhin- weise 5.6.11.5 Parameter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 362: Anwendungs- Und Einstellhinweise

    GIS-LPIT aktualisiert werden. Um die lokale Kopie der Kalibrierdatendatei zu aktualisieren, können Sie die Schaltfläche zum Aktualisieren anklicken. Die Rückmeldung über die erfolgreiche oder fehlgeschlagene Aktualisierung der Kalibrierdatendatei ist in der Registerkarte Info verfügbar. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 363 Bild 5-124 GIS-LPIT-Typ Parameterwert Verbindung zum LPIT-Modul IO240 GIS-LPIT-Sensortyp Kleinsignalwandler 3-phasig gekapselt LPIT 3-phasig Kapazitiver Spannungssensor (8DN8-5, 8DN8-6, 8VN1) Kleinsignalwandler 3-phasig ohne LPVT Kleinsignalwandler 1-phasig gekapselt LPIT 1-phasig Kapazitiver Spannungssensor Kleinsignalwandler 1-phasig ohne LPVT SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 364 Voreinstellwert (_:146) Schutz Phasenvers. L2 = 0,00° • Voreinstellwert (_:147) Schutz Phasenvers. L3 = 0,00° • Voreinstellwert (_:148) Mess. Phasenvers. L1 = 0,00° • Voreinstellwert (_:149) Mess. Phasenvers. L2 = 0,00° • Voreinstellwert (_:150) Mess. Phasenvers. L3 = 0,00° SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 365 Für die Spannungsmessstelle des LPIT-Moduls IO240 ist die Sekundärnennspannung auf 100 V festgesetzt. Der Parameter Nennspannung, sek wird in DIGSI nicht angezeigt. Weitere Informationen zur Messstelle Spannung 3-phasig (U-3ph) siehe 8.1.4 Anwendungs- und Einstellhin- weise für die Messstelle Spannung 3‑phasig (U-3ph). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 366: Parameter

    Wenn der verbundene Mikroschalter betätigt wird, ändert sich der Status der Information (_:76) Schutzabdeckung . Die Information kann über die Informationsrangierung weiterverarbeitet und z.B. an das Leitsystem gemeldet werden. Weitere Informationen zur Installation siehe SIPROTEC 5-Hardware-Handbuch. 5.6.11.5 Parameter Adr.
  • Seite 367 -0,70° bis 0,70° 0,00° Phasenvers. L1 _:152 LPIT Allgem.:Spannung -0,70° bis 0,70° 0,00° Phasenvers. L2 _:153 LPIT Allgem.:Spannung -0,70° bis 0,70° 0,00° Phasenvers. L3 Kabel • _:111 LPIT Allgem.:Kabeltyp LEONI L45551-P42-B5 LEONI L45551-P42- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 368 0,01 Ω bis 20,00 Ω 1,00 Ω zus.Wider. _:114 LPIT-GIS-Pol #:Anschl.k.LPVT 4000,0 pF bis 800 000,0 pF 462 000,0 pF zus.Kap. Die folgenden Parameter sind unter LPIT Allgem. sichtbar, wenn Sie GIS-LPIT-Typ auf LPIT 3-phasig setzen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 369: Informationen

    LPIT Allgem. _:76 LPIT Allgem.:Schutzabdeckung Die folgende Tabelle zeigt nur einen der 3 Sensoren, da die Einstellmöglichkeiten der 3 Sensoren identisch sind. Information Datenklasse (Typ) LPIT-GIS-Pol # _:80 LPIT-GIS-Pol #:Tmpaus _:79 LPIT-GIS-Pol #:R SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 370: Funktionsgruppentyp Aufzeichnung

    • Funktion Kontinuierlicher Schreiber • Funktion Trendschreiber Das folgende Bild zeigt die Struktur der Funktionsgruppe Aufzeichnung. Die Funktionsblöcke sind in den nachfolgenden Kapiteln beschrieben. FR: Störschreiber SSR: Slow-Scan-Schreiber CR: Kontinuierlicher Schreiber TR: Trendschreiber SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 371 Sie können die Konfiguration in DIGSI 5 individuell anpassen. Weitere Informationen über die Funktion Störschreiber siehe Störschreibung ab 3.5.1 Funktionsübersicht Weitere Informationen über die Funktionsgruppe Aufzeichnung siehe Handbuch der Funktionsgruppe Aufzeichnung (C53000-H5000-C089). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 372 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 373: Schnellumschaltung

    Schnellumschaltung Funktionsgruppe Schnellumschaltung Umschaltrichtung Umschaltprioritätengruppe Grundlegende Konfigurationen für die Sammelschienen-Schnellumschaltung Primär- und Sekundärprüfungen für die Sammelschienen-Schnellumschaltung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 374: Funktionsgruppe Schnellumschaltung

    Die Funktionsgruppe SSU besteht aus folgenden Teilen: • Allgemeine Funktionalität • Umschaltrichtung Die Funktionsgruppe SSU ist werkseitig mit 1 Funktion Umschaltrichtung voreingestellt. In der Funkti- onsgruppe können maximal 12 Funktionen Umschaltrichtung gleichzeitig instanziiert werden. • Umschaltprioritätengruppe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 375 Wenn bei einer Umschaltung der Parameter Freig.bef. an FG LS auf ja eingestellt ist, dann sendet die Funktionsgruppe SSU die Ausgabebefehle (Auslösebefehl, Einschaltbefehl und Befehl zum Entkoppeln) an die relevanten Funktionsgruppen Leistungsschalter zur Steuerung des Leistungsschalters. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 376: Allgemeine Funktionalität

    Umschaltstatus in der Funktionsgruppenebene Die allgemeine Funktionalität der Funktionsgruppe SSU erkennt die folgenden Meldungen aller instanziierten Funktionen Umschaltrichtung zur Bestimmung des Umschaltstatus auf Funktionsgruppenebene: • Umschaltung bereit Die Umschaltung ist bereit zur Weiterverarbeitung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 377: Anwendungs- Und Einstellhinweise

    >SSU blockieren blockieren. Testbetrieb Für die Aktivierung des Testbetriebs der Funktionsgruppe SSU empfiehlt Siemens, alle instanziierten Funkti- onen Umschaltrichtung in den Testbetrieb zu schalten (Parameter Modus = Test). Sie finden den Parameter Modus in der Funktion Umschaltrichtung. Weitere Informationen zum Testbetrieb finden Sie unter 2.3 Funk-...

  • Seite 378: Parameter

    FG LS • 6.1.3.4 Informationen Information Datenklasse (Typ) Allgemein _:2311:501 Allgemein:>SSU blockieren _:2311:502 Allgemein:>Man. zurücksetzen _:2311:52 Allgemein:Zustand _:2311:53 Allgemein:Bereitschaft _:2311:54 Allgemein:Nicht wirksam _:2311:300 Allgemein:Umschaltung bereit _:2311:301 Allgemein:Start _:2311:302 Allgemein:Umschalt. abgeschl. _:2311:303 Allgemein:Umschalt. fehlgeschl. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 379: Umschaltrichtung

    • Umschaltart Bestimmt, ob der derzeitige Moment für das Schließen des zu schließenden Leistungsschalters geeignet ist, was die schnelle und sichere Umschaltung gewährleistet Die allgemeine Funktionalität arbeitet über alle Funktionsblöcke auf der Funktionsebene. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 380: Grundkonzepte

    LS1 ist der zu öffnende Leistungsschalter für die Trennung von Einspeisung 1 (Aktuelle Einspeisung) von der Sammelschiene. LS2 ist der zu schließende Leistungsschalter für die Verbindung von Einspeisung 2 (Alternative Einspei- sung) mit der Sammelschiene. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 381 LS3 ist ein zusätzlicher offener Leistungsschalter. Für diese Umschaltrichtung ist Einspeisung 3 nicht die bevorzugte alternative Einspeisung für die Umschaltung. Allgemein muss der zusätzliche offene LS geöffnet bleiben, um den für die Umschaltrichtung irrelevanten Stromkreis zu isolieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 382 Folgende Beschreibungen gelten für 2 Umschaltrichtungen in der Anwendung der Sammelschiene mit Längs- trennung und 3 Einspeisungen. In dieser Anwendung ist die Sammelschiene mit Längstrennung durch 2 Abschnittsleistungsschalter, LS4 und LS5, in 3 Sammelschienenabschnitte geteilt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 383 LS4 und LS5 bleiben beide geschlossen, um zu gewährleisten, dass alle 3 Abschnitte der Sammelschiene mit Längstrennung (umzuschaltende Sammelschiene) mit Strom versorgt werden können. LS4 und LS5 sind beides die zusätzlichen geschlossenen Leistungsschalter für diese Umschaltrichtung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 384 LS1 (LS wird geöffnet) wird zum Trennen von Einspeiseschalter 1 (Aktuelle Einspeisung) von der umzu- schaltenden Sammelschiene geöffnet. • LS2 (LS wird geschlossen) wird zum Verbinden von Einspeiseschalter 2 (Alternative Einspeisung) mit der umzuschaltenden Sammelschiene geschlossen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 385 Sammelschienenabschnitte als umzuschaltende Sammelschiene zusammengefasst. Für eine Umschaltrichtung müssen alle zusätzlichen geschlossenen LS vor Beginn der Umschaltung geschlossen bleiben. Daher wird die umzuschaltende Sammelschiene nach Abschluss der Umschaltung durch die alternative Einspeisung versorgt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 386: Allgemeine Funktionalität

    Wenn mehrere Leistungsschalter geschlossen bleiben müssen, um sicherzu- stellen, dass die umzuschaltende Sammelschiene versorgt wird, rangieren Sie diese Spalte. Wenn es keinen Leistungsschalter gibt, der geschlossen bleiben muss, lassen Sie diese Spalte frei. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 387 Schnellumschaltung 6.2 Umschaltrichtung Logik [lo_FN_stage control, 1, de_DE] Bild 6-12 Logikdiagramm der Funktionssteuerung Detaillierte Informationen zur Logik der Funktion Umschaltrichtung finden Sie in den folgenden Kapiteln. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 388 Wenn sich die umzuschaltende Sammelschiene auf der Seite befindet, wo die Spannung U ange- Syn1 schlossen ist, setzen Sie den Parameter Akt. Sammelschienenspg. auf U Syn1. Hier ist U die Sammelschienenspannung und U die alternative Spannung. Syn1 Syn2 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 389 Diese Werte werden nur angezeigt, wenn der Spannungswandler in einer der USSch.: folgenden Anschlussarten angeschlossen ist: • 3 Leiter-Erde Spg. • 3 Leiter-Erde Spg.+UN • 3 Leiter-Leiter Spg. • 3 Leit.-Leit.-Spg+UN • 2 Leiter-Leiter Spg. • 2 Leit.-Leit.-Spg+UN SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 390 U alt. Betrag der berechneten alternativen Spannung Nennspannung für ΔU Spannungsunterschied: ΔU = USSch. - U alt. den zu schließenden Die Berechnung von ΔU bezieht das tatsächliche Leistungstransformator-Übersetzungsverhältnis (Parameter Usync Übersetz. (Transf.)) ein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 391: Anwendungs- Und Einstellhinweise

    Die folgende Abbildung zeigt das Einstellungsbeispiel für die 2 Umschaltrichtungen in der Anwendung einer Sammelschiene mit Längstrennung mit 2 Stromquellen: • Umschaltrichtung 1: Einspeisung 1 auf Sammelschiene 2 (Einspeisung 1 auf Sammelschienenabschnitt • Umschaltrichtung 2: Einspeisung 2 auf Sammelschiene 1 (Einspeisung 2 auf Sammelschienenabschnitt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 392 Für die Umschaltrichtung Einspeisung 1 auf Sammelschiene 2 ist die umzuschaltende Sammelschiene der Sammelschienenabschnitt 1. Sammelschienenabschnitt 1 ist auf der Seite von LS3 (LS wird geschlossen), wo U herkommt. Stellen Syn1 Sie für diesen Fall den Parameter Akt. Sammelschienenspg. auf U Syn1. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 393 Mit dem Parameter Min.Betriebsgrenz. Umin legen Sie den Schwellwert fest, mit dem bestimmt wird, ob ein System spannungsführend ist oder nicht. Wenn die gemessene Spannung höher ist als der Einstellwert, ist das System spannungsführend. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 394: Parameter

    Allgemein:Δf _:2311:314 Allgemein:Δφ _:2311:319 Allgemein:U/f diff Bereitschaftsprüfung 6.2.5 6.2.5.1 Beschreibung Um zuverlässige Umschaltungen sicherzustellen, überprüft der Funktionsblock Bereit.prüfung die Bedin- gungen des elektrischen Netzes und bewertet, ob die Sammelschienenumschaltung in eine Richtung möglich SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 395 Von FB Allgemein der FN Umschaltrichtung Von FB Allgemein der FG SSU Von FB Steuerung des zu öffnenden LS Jede Umschaltung, die in der gleichen Umschaltgruppe gestartet wird Von FB Start Weitere Informationen siehe 6.2.5.2 Anwendungsbeispiel. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 396: Anwendungsbeispiel

    Sie zum Zielgerät navigieren und Parameter > SSU > Allgemein > Bereit.prüfung wählen. 6.2.5.2 Anwendungsbeispiel Das folgende Bild zeigt ein Anwendungsbeispiel einer Einfachsammelschiene mit 3 Einspeisungen. Die Umschaltrichtung verläuft von Einspeisung 1 zu Einspeisung 2. [dw_1BB_3L-readiness, 2, de_DE] Bild 6-17 Anwendungsbeispiel SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 397 Wenn folgende Voraussetzungen erfüllt sind, geht die Umschaltung mit einer Verzögerungszeit in den Bereit- schaftszustand über: • Die Sammelschiene ist spannungsführend. • Leitung 2 ist spannungsführend. • LS 1 ist geschlossen. • LS 2 ist geöffnet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 398: Parameter

    Einstellmöglichkeiten Voreinstellung Bereit.prüfung _:2311:105 Allgemein:Verzög. 5,00 s bis 60,00 s 10,00 s Bereitschaft _:2311:106 Allgemein:Verzög. nicht 5,00 s bis 60,00 s 10,00 s bereit 6.2.5.4 Informationen Information Datenklasse (Typ) Bereit.prüfung _:21931:300 Bereit.prüfung:Umschaltung bereit SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 399: Start

    Stellen Sie im Editor Start den Parameter Modus von Start manuell auf ein. • Rangieren Sie den Startbefehl im Editor Informationsrangierung auf das binäre Eingangssignal >Start manuell . [lo_FB_Manual_Start_HSBT, 2, de_DE] Bild 6-19 Logikdiagramm Bedingung Manueller Start SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 400: Start Durch Fehler

    Stellen Sie im Editor Start den Parameter Modus von Start d. Fehl. auf ein. • Rangieren Sie im Editor Informationsrangierung den Befehl Auslösemeldung der aktuellen Einspeisung auf die binären Eingangssignale >Start elek. Fehler und >Start n. elek. Fehler . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 401: Fehlererkennung

    Erkennung des Spannungseinbruchs und zur Blockierung des Selbststarts einer Umschaltung verwendet werden. Logik [lo_fault detection, 1, de_DE] Bild 6-21 Logikdiagramm der Funktion Fehlererkennung Messgrößen Die Eingangsspannungen für die Fehlererkennung sind alle Spannungen der umzuschaltenden Sammel- schiene. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 402: Start Unterspannung

    LS kann zu einem Leistungsverlust an der Sammelschiene führen. In dieser Situation ist der Selbststart einer Umschaltung erforderlich. Für den Selbststart einer Umschaltung wird die Funktion Start Unterspan- nung verwendet. Logik [lo_undervoltage_start, 1, de_DE] Bild 6-22 Logikdiagramm der Funktion Start Unterspannung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 403: Start F

    Wenn Start Unterfrequenz freigegeben ist, dann ist Start Unterfrequenz in Betrieb, sobald die folgenden Bedingungen erfüllt sind: • An der Sammelschiene liegt kein Störfall vor. • In der laufenden Einspeisung fließt kein Strom. • Die Sammelschienenfrequenz liegt unter dem eingestellten Schwellwert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 404: Start Unerwartete Öffnung Ls

    [lo_FB_underfreq_Start, 1, de_DE] Bild 6-23 Logikdiagramm Start f< (Unterfrequenz) 6.2.6.7 Start unerwartete Öffnung LS Geben Sie Start unerwartete Öffnung LS frei, um zu verhindern, dass der LS der aktuellen Einspeisung ohne Störfall auslöst. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 405: Zusätzlicher Start

    Zusätzlicher Start – sequentiell, der nur mit dem Sequenztyp Sequentiell arbeiten kann. • Zusätzlicher Start – simultan, der nur mit dem Sequenztyp Simultan arbeiten kann. Weitere Informationen zum Sequenztyp finden Sie unter 6.2.7 Umschaltreihenfolge. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 406 Logikdiagramm der Funktionalität Zusätzlicher Start – sequentiell Interne Blockiersignale von anderen Startbedingungen mit der Fehlererkennungslogik [lo_additional_start_simultaneous, 1, de_DE] Bild 6-26 Logikdiagramm der Funktionalität Zusätzlicher Start – simultan Interne Blockiersignale von anderen Startbedingungen mit der Fehlererkennungslogik SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 407: Anwendungs- Und Einstellhinweise (Fehlererkennung)

    Voreinstellwert (_:104) Startverzögerung = 0,00 s Mit dem Parameter Startverzögerung legen Sie eine Verzögerungszeit für den Unterspannungsstart fest. Nachdem alle Unterspannungskriterien erfüllt sind, wird nach einer definierten Verzögerungszeit die Meldung Start Unterspannung ausgegeben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 408: Anwendungs- Und Einstellhinweise (Start U Applikations- Und Einstellhinweise (Start Unterfrequenz)

    • _:24811:101 Fehlererkenn.:3ph SS 5,00 % bis 20,00 % 10,00 % Spg Schwellwert _:24811:102 Fehlererkenn.:U0> 5,00 % bis 20,00 % 8,00 % Schwellwert _:24811:103 Fehlererkenn.:U2> 5,00 % bis 20,00 % 8,00 % Schwellwert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 409: Informationen

    Informationen Information Datenklasse (Typ) Start _:24511:500 Start:>Start manuell _:24511:501 Start:>Start elek. Fehler _:24511:502 Start:>Start n. elek. Fehler _:24511:503 Start:>Zus. Start Sequ. _:24511:504 Start:>Zus. Start Sim. _:24511:505 Start:>Blk. Unterspg. start _:24511:506 Start:>Block Unterfreq. start SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 410: Umschaltreihenfolge

    Ja, dass die jeweilige Startbedingung und der Sequenztyp zusammenpassen. Startbedingung Sequenztyp Parallel Simultan Sequentiell Manueller Start Start elektrischer Fehler – – Start nicht lektrischer Fehler – – Unterspannung – Zusätzlicher Start – sequentiell – – Zusätzlicher Start – simultan – – SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 411: Struktur

    Wenn 2 Einspeisungen die Sammelschiene kurzzeitig parallel versorgen dürfen, kann der Sequenztyp Parallel für eine Umschaltung verwendet werden. Wenn eine Umschaltung über den Sequenztyp Parallel ausgeführt wird, wird die Sammelschiene kontinuierlich mit Spannung versorgt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 412 Beim Sequenztyp Parallel gibt es eine Zeitspanne zwischen dem Moment, in dem der zu schließende LS geschlossen wird und dem Moment, in dem der zu öffnende LS geöffnet wird. Diese Zeitspanne nennt sich Überlappungszeit. Während der Überlappungszeit versorgen beide Einspeisungen die Sammelschiene parallel. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 413 Freigabe Einschaltung ausgegeben wird und die Position des zu schließenden LS geschlossen ist, sendet die Funktion einen Ausschaltbefehl Freigabe Ausschaltbef. an den zu öffn- enden LS. Der Ausschaltbefehl Freigabe Ausschaltbef. bleibt für 100 ms bestehen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 414: Sequenztyp Simultan

    Pausenzeit. In der Pausenzeit sind die Einspeisungen nicht mit dem Stromkreis für die Versorgung der Sammelschiene verbunden. Mit dem Sequenztyp Simultan kann die Pausenzeit durch die Anpassung der Verzögerungszeit für das Öffnen oder Schließen verkürzt oder verlängert werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 415: Sequenztyp Sequentiell

    Sie den Sequenztyp Sequentiell für eine Umschaltung verwenden. Wenn z.B. ein elektrischer Fehler auf dem Leitungstransformator auftritt, ist eine Fehleraufschaltung während der Umschaltung nicht zulässig. Der Sequenztyp Sequentiell wird verwendet, um eine Zuschaltung auf Fehler während des Umschaltens auszuschließen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 416 Logikdiagramm des Sequenztyps Sequentiell Öffnen des zu öffnenden LS Wenn die Startbedingungen erfüllt sind und der Sequenztyp Sequentiell angewendet wird, sendet die Funk- tion einen Ausschaltbefehl Freigabe Ausschaltbef. an den zu öffnenden LS. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 417: Prüfung Der Umschaltergebnisse

    Abschluss der Umschaltung Nachdem die Befehle Freigabe Ausschaltbef. und Freigabe Einschaltung ausgegeben wurden und der zu öffnende LS offen ist und der zu schließende LS innerhalb der im Parameter Max. Umsch.dauer SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 418: Entkopplung

    Die folgenden Parameter sind aus dem Funktionsblock Allgemein der Funktionsgruppe SSU. Parameter: Max. Umsch.dauer • Voreinstellwert (_:2311:101) Max. Umsch.dauer = 20,00 s Mit dem Parameter Max. Umsch.dauer begrenzen Sie die Zeit für die Umschaltreihenfolge. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 419: Parameter

    Mit dem Parameter Max. ΔU legen Sie den maximalen Schwellwert der Spannungsdifferenz fest. Um zu gewährleisten, dass 2 Einspeisungen synchronisiert sind, muss ΔV niedriger sein als der Einstellwert. Siemens empfiehlt die Einstellung des Parameters im Bereich von 2,0 % bis 5,0 %. •...

  • Seite 420: Umschaltart

    In dem Moment, in dem die Umschaltung abgeschlossen ist, liegen die resultierenden Volt pro Hertz zwischen dem Zeiger von U und dem Zeiger von U unter 1,33 p.u. U/f, basierend auf Nenn- Rest Rest alt. alt. spannung und Frequenz des Motors. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 421 Rest alt. wie in Bild 6-38 gezeigt in mehrere Bereiche aufgeteilt. Die Arbeitsbereiche der schnellen Umschaltung und der schnellen Echtzeitumschaltung erfüllen die in der Norm ANSI C50.41-2012 definierten Kriterien für eine schnelle Umschaltung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 422 Schnellumschaltung 6.2 Umschaltrichtung [dw_mode_residual voltage characteristic, 1, de_DE] Bild 6-37 Verlauf von U in der Polarkoordinatenebene Rest Kennlinie A Verlauf von U Rest SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 423 U/f diff. Phasor der resultierenden Volt pro Hertz in p.u. zwischen dem Phasor von U in p.u. und Rest Rest dem Phasor von U in p.u. alt. alt. Kennlinie Verlauf von max. U/f diff. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 424: Schnelles Verfahren

    Bild 6-38 ist es offensichtlich, dass die resultierenden Volt pro Hertz (U/f diff.) kleiner oder gleich 1,00 sind, wenn Δφ 60° ist. Sie können die Funktion Schnelles Verf. mit dem Parameter Schnelles Verf. aktivieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 425 ) der Sammelschiene müssen höher sein als der mit dem Parameter Umin. Schnelles Verf. festgelegte Schwellwert. Beendigung der schnellen Verfahrens Das schnelle Verfahren endet 120 ms, nachdem die Startbedingungen erfüllt sind und die Position des zu öffn- enden LS offen ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 426: Schnelles Echtzeitverfahren

    Rest Δφ vorhergesagt Vorhergesagte Phasenwinkeldifferenz zwischen E und E im Moment alt. Rest des Schließens des zu schließenden Leistungsschalters Δf Echtzeit-Frequenzdifferenz zwischen beiden Seiten des zu schließenden Leistungsschalters und U Echtzeit-Leiter-Leiter-Spannungen der Sammelschiene SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 427: Synchrones Verfahren

    Die Funktionalität Synchrones Verf. arbeitet nur, wenn sich die Phasenwinkeldifferenz zwischen der Rest- spannung und alternative Spannung innerhalb eines festgelegten Bereichs befindet. Sie können die Funktion Synchrones Verf. mit dem Parameter Synchrones Verf. aktivieren. Logik [lo_In-phase mode, 1, de_DE] Bild 6-42 Logikdiagramm synchrones Verfahren SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 428: Restspannungsverfahren

    [lo_residual-voltage mode, 1, de_DE] Bild 6-43 Logikdiagramm Restspannungsverfahren 6.2.8.6 Langzeitverfahren Sobald die Umschaltzeit den in Parameter Verzög. Langzeitverf. festgelegten Wert überschreitet, wird das Langzeitverfahren aktiviert. Logik [lo_long-time mode, 1, de_DE] Bild 6-44 Logikdiagramm Langzeitverfahren SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 429: Anwendungs- Und Einstellhinweise (Schnelles Verfahren)

    Mit dem Parameter Δf max. schnelles Verf. legen Sie den Schwellwert für die Frequenzdifferenz zwischen beiden Seiten des zu schließenden Leistungschalters fest. Siemens empfiehlt die Einstellung der Parameter im Bereich von 3,00 Hz bis 5,00 Hz. Parameter: Δφ max. schnelles Verf.

  • Seite 430: Anwendungs- Und Einstellhinweise (Synchrones Verfahren)

    Mit dem Parameter Δf max. schn. Echtz.verf. legen Sie den Schwellwert für die Frequenzdifferenz zwischen beiden Seiten des zu schließenden Leistungsschalters fest. Siemens empfiehlt die Einstellung der Parameter im Bereich von 3,00 Hz bis 6,00 Hz. Parameter: U min. schn. Echtz.verf.

  • Seite 431: Applikations- Und Einstellhinweise (Langzeitmodus)

    Echtz.verf. Synchrones Verf. • _:110 Umschalt- arten:Synchrones Verf. • _:111 Umschaltarten:Δφ max. 0,5 ° bis 30,0 ° 15,0 ° synchr. Verf. _:112 Umschaltarten:Δf max. 1,00 Hz bis 15,00 Hz 6,00 Hz synchr. Verf. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 432: Informationen

    Umschaltarten:Verzög. 0,50 s bis 10,00 s 3,00 s Langzeitverf. 6.2.8.13 Informationen Information Datenklasse (Typ) Umschaltarten _:22531:55 Umschaltarten:Schnelles Verf. erfüllt _:22531:56 Umschaltarten:Schn. Echt.verf. erfüllt _:22531:57 Umschaltarten:Synchr. Verf. erfüllt _:22531:58 Umschaltarten:Restspg.verf. erfüllt _:22531:59 Umschaltarten:Langzeitverf. erfüllt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 433: Umschaltprioritätengruppe

    Priorität 1 ist in einer Umschaltprioritätengruppe die höchste Priorität. Eine Umschaltrichtung kann nur in eine Umschaltprioritätengruppe gleichzeitig hinzugefügt werden. In einer Funktionsgruppe SSU können Sie nach Bedarf mehrere Funktionsblöcke Umschaltprioritätengruppe instanziieren. Jeder Funktionsblock Umschaltprioritätengruppe arbeitet eigenständig. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 434: Beschreibung

    Wenn Sie eine Umschaltrichtung von einer Umschaltprioritätengruppe oder einer Prioritäten- spalte zu einer anderen rangieren, zeigt die vorherige Zelle Nicht konfiguriert an. Das Gerät führt automa- tisch einen Neustart durch, nachdem die Einstellungen über DIGSI 5 heruntergeladen wurden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 435 Einspeisung 1 auf Einspeisung 3 Bereitschaft Einspeisung 1 auf Einspeisung 2 Bereitschaft Wenn in Umschaltprioritätengruppe 1 beide Umschaltrichtungen gleichzeitig in Bereitschaft sind, kann entsprechend der Prioritäteneinstellung nur die Umschaltrichtung Einspeisung 1 auf Einspeisung 3 gestartet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 436 Wenn in der Umschaltprioritätengruppe 1 Leitung 3 gewartet wird oder auf Leitung 3 eine Störung aufge- treten ist, ist die Umschaltrichtung Einspeisung 1 auf Einspeisung 3 nicht bereit. Unter dieser Vorbedingung kann gemäß der Prioritäteneinstellung nur die Umschaltrichtung Einspeisung 1 auf Einspeisung 2 gestartet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 437: Grundlegende Konfigurationen Für Die Sammelschienen-Schnellumschaltung

    Einspeisungen. [dw_1B_2L_2CB, 1, de_DE] Bild 6-50 Typische Verdrahtung Instanziieren Sie die folgenden Messstellen gemäß der typischen Verdrahtung. ² – 2 Messstellen Strom 3-phasig – 2 Messstellen Spannung 1-phasig – 2 Messstelle Spannung 3-phasig SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 438 Bild 6-52 Umbenannte Messstellen Rangieren Sie die Messstellen anhand des Geräteklemmenanschlusses. Die nachstehenden Bilder zeigen ² Rangierbeispiele. [sc_I_MP_routing, 1, de_DE] Bild 6-53 Rangierbeispiel der Strommessstellen [sc_V_MP_routing, 1, de_DE] Bild 6-54 Rangierbeispiel der Spannungsmessstellen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 439 Rangieren Sie die Spannungsmessstellen an den Sammelschienenabschnitten, die mit kleinen Ziffern benannt sind, auf die Schnittstellen U Syn1 der Leistungsschalter. • Rangieren Sie die Spannungsmessstellen an den Sammelschienenabschnitten, die mit größeren Ziffern benannt sind, auf die Schnittstellen U Syn2 der Leistungsschalter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 440 Wenn Sie die Umschaltrichtung nur manuell starten möchten, stellen Sie den Parameter Nur manu- eller Start auf ja. Wenn Sie eine Umschaltrichtung mittels aller unterstützter Startbedingungen starten möchten, stellen Sie den Parameter Nur manueller Start auf nein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 441 Spannungsmessstelle an der Sammelschiene auf die Schnittstelle U Syn2 des LS1 (zu schließender LS) rangiert. Setzen Sie den Parameter Akt. Sammelschienenspg. auf U Syn2. Weitere Informationen zum Parameter Akt. Sammelschienenspg. finden Sie unter 6.2.4.2 Anwendungs- Einstellhinweise. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 442: Primär- Und Sekundärprüfungen Für Die Sammelschienen-Schnellumschaltung

    Schließen des Schalterpols über den Störschrieb auszulesen. Die hier ermittelte Zeit ist die tatsächliche Einschaltzeit und nicht die Betriebszeit des Leistungsschalters. Sie müssen keine weitere Zeit hinzufügen. Siemens empfiehlt folgende Vorgehensweise: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 443 Wert ab. Im Störschrieb des Beispiels ist dies 0.063 s. Gehen Sie bei allen anderen Leistungsschaltern genauso vor. Stellen Sie die Parameter (Modus, Umschaltreihenfolge und Langzeitverfahren) auf ihre ² früheren Werte zurück. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 444: Sekundärprüfung

    Die Primärprüfung darf nur von elektrotechnisch qualifiziertem Personal durchgeführt werden, das mit ² der Inbetriebnahme des Sammelschienen-Schnellumschaltungsgerätes und Schutzsystemen, dem Betrieb der elektrischen Anlage und den sicherheitstechnischen Regeln und Vorschriften (Schalten, Erden usw.) vertraut ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 445 Prüfen Sie die LS-Einschaltzeit eines Leistungsschalters, indem Sie den Einstellwert des Parameters ² Einschaltzeit LS mit der gemessenen LS-Einschaltzeit vergleichen. Weitere Informationen zum Messen der Einschaltzeit des Leistungsschalters siehe 6.5.2 Messung der Einschaltzeit des Leistungs- schalters. Gehen Sie bei allen anderen Leistungsschaltern genauso vor. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 446 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 447: Steuerungsfunktionen

    Steuerungsfunktionen Einführung Schaltgeräte Schaltfolgen Steuerungsfunktionalität Synchronisierungsfunktion Überwachung der Synchronisierungsfunktion Spannungsmessstellen-Auswahl für Synchronisierung Synchronisierungsfunktion Benutzerdefinierter Funktionsblock [Steuerung] 7.10 CFC-Plan-Parameter 7.11 Transformatorstufenschalter SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 448: Einführung

    Einsatz als Feldleitgeräte der Stationsleittechnik oder als Kombischutz notwendig sind. Das Objektmodell der Geräte basiert auf dem IEC 61850-Standard, so dass sich die SIPROTEC 5-Gerätereihe beson- ders gut in Anlagen mit dem Kommunikationsprotokoll IEC 61850 integrieren lässt. Andere Protokolle werden hinsichtlich ihrer für die Steuerungsfunktionen notwendiger Funktionsblöcke auch unterstützt.
  • Seite 449 Schalters anzeigen (nicht ausgewählt, aus, ein, Zwischenstellung, Störstellung). Diese Signale können z.B. im CFC abgefragt werden, um Verriegelungsbedingungen zu bilden. Steuerungsmodelle Sie können die Betriebsart der Controllables durch die Auswahl des Steuerungsmodells einstellen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 450 Das Bild zeigt die Steuerungsmodelle (rechts) mit ihren jeweils zugeordneten Befehlsmechanismen (Mitte). Das Standardsteuerungsmodell für einen Schaltbefehl in einer IEC 61850-Anlage ist Mit Reservierung (SBO) mit Rückmeldeüberwachung (SBO mit Rück.übw.). Dieses Steuerungsmodell ist bei neu angelegten Schaltgeräten die Voreinstellung. SBO: Select Before Operate SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 451: Schaltgeräte

    Funktion. Für die Steuerungsfunktion sind diese aber nicht relevant. Die Beschreibung dieser Funktionen finden Sie im Kapitel Schutz- und Automatikfunktionen. Zusätzlich können weitere Funktionen initialisiert werden. Die Beschreibung dieser Funktionen finden Sie im Kapitel Schutzfunktionen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 452 Leistungsschalter 3-polig (nur steuern) Dieses Schaltgerät enthält die für das Steuern erforderlichen Funktionsblöcke Steuerung, Verriegelung und Leistungsschalter. Standardfall für die Steuerungsfunktion ist, dass das SIPROTEC 5-Gerät alle 3 Pole des Leistungsschalters gemeinsam Ein oder Aus schaltet. Die Synchronisierungsfunktion kann auch hinzugefügt werden.
  • Seite 453 Dieses Schaltgerät enthält nur der Funktionsblock Leistungsschalter. Es dient zur Erfassung der Stellung eines Schalters, z.B. aus dem Nachbarfeld. Mit diesem Objekttyp können Schalter modelliert werden, die vom SIPROTEC 5-Gerät nur eingelesen werden, aber nicht gesteuert werden können. HINWEIS Beim Parametrieren eines Geräts finden Sie in der DIGSI 5-Bibliothek 2 Leistungsschaltertypen zur Auswahl: - Leistungsschalter 3-polig oder Leistungsschalter 1-polig je nach gewähltem Gerätetyp (3-polige oder 1-...
  • Seite 454 Einmal für das gesamte Gerät unter Parameter) Zustandswechsel Flatter-Testzeit Anzahl Flatterprüfungen Flatter-Pausenzeit Flatter-Prüfzeit Die Ein- und Ausgänge sowie die Einstellmöglichkeiten der Funktionsblöcke Leistungsschalter und Steue- rung werden im nächsten Kapitel beschrieben (siehe 7.2.2.3 Anschaltvarianten des Leistungsschalters). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 455: Anwendungs- Und Einstellhinweise

    Anwendungs- und Einstellhinweise Leistungsschalter Der Funktionsblock Leistungsschalter im SIPROTEC 5-Gerät repräsentiert den physikalischen Schalter. Der Leis- tungsschalter hat die Aufgabe, die Schalterstellung aus der Stellung der Binäreingänge zu bilden. Das folgende Bild stellt die logischen Ein- und Ausgänge des Funktionsblocks Leistungsschalter dar.
  • Seite 456 Bei der Auswahl des Steuerungsmodells können diese beiden Optionen einzeln ausgewählt werden, so dass in Summe 4 Kombinationen zur Verfügung stehen (siehe hierzu nachfolgende Tabelle). In der Norm IEC 61850 ist die Reservierung als Select before Operate (SBO) bezeichnet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 457 Sie können in der Informationsrangierung von DIGSI 5 eine Funktionstaste als mögliche Befehlsquelle auswählen. Zusätzlich wird hier angezeigt, ob der Befehl vom CFC aus angestoßen wird. Zudem wird die Protokollierung hier rangiert. Diese Voreinstellung ist das Standardsteuerungsmodell für einen Schaltbefehl in einer IEC 61850-Anlage. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 458: Anschaltvarianten Des Leistungsschalters

    Auslösebefehl gespeichert Klicken Sie mit der rechten Maustaste und geben Sie AG ein. Anschaltvariante: 3-poliger Leistungsschalter Dies ist der Standardtyp für die Steuerungsfunktion. Alle 3 Einzelpole des Leistungsschalters werden durch einen Doppelbefehl gemeinsam angesteuert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 459 Steuerungsfunktionen 7.2 Schaltgeräte [dw_3-pole_ls, 1, de_DE] Bild 7-7 Leistungsschalter 3-polig 1-polige Ansteuerung [dw_1-pole, 1, de_DE] Bild 7-8 1-polige Ansteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 460 Die Kontakte für Ein und Aus können beliebig gewählt werden. Sie müssen nicht unbedingt nebeneinander liegen. Der Buchstabe U steht für einen ungespeicherten Befehl. Alternativ kann AG (gespeicherte Auslösung) gewählt werden. 1,5-polige Ansteuerung [dw_5-pole, 1, de_DE] Bild 7-10 1,5-polige Ansteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 461 Steuerungsfunktionen 7.2 Schaltgeräte [sc_rang_1p_cb15p, 1, de_DE] Bild 7-11 1,5-polige Ansteuerung, Rangierung in DIGSI 2-polige Ansteuerung [dw_2-pole-open, 1, de_DE] Bild 7-12 2-polige Ansteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 462 Die Steuerungsfunktion schaltet bei diesem Typ immer alle 3 Pole gleichzeitig ein oder aus. Die Schutzfunktionen können 1-polig ausschalten. Der Einschaltbefehl ist immer 3-polig. Gegebenenfalls werden nur die offenen Pole geschlossen. [dw_1polls, 1, de_DE] Bild 7-14 Leistungsschalter mit 1-poliger Ansteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 463 Hierfür sind dann zusätzlich die 3 U (Ungespeichert-)Rangierungen des Auslöse- und Ausschaltbefehls 3-polig gesetzt. Diese Rangierung wird auch von 3-polig auslösenden Schutzfunktionen verwendet. Der Einschaltbefehl wird für alle 3 Phasen gleichzeitig erteilt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 464 [dw_trip-command_between_1p-3p, 1, de_DE] Erfassung der LS-Position Die Rangierung der Binäreingänge zur Rückmeldung der Schalterposition erfolgt wie im vorhergehenden Bild dargestellt (siehe auch Kapitel 5.2.5.3 Erfassung der Leistungsschalter-Hilfskontakte und weiterer Informati- onen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 465: Parameter

    5 A @ 50 Inenn 0,15 A bis 50,00 A 0,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,100 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 0,500 A SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 466 • _:4201:151 Steuerung:Geräte- false spez. Schalth.prüf. • • _:4201:152 Steuerung:Spezif. true Schalthoheit. • • _:4201:115 Steuerung:Spezif. Station Station/Fern Schalth. gültig für • Station/Fern • Fern _:4201:153 Steuerung:Anz. d. 2 bis 5 spez. Schalth. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 467: Informationen

    Auslöselogik _:5341:300 Auslöselogik:Auslösebef.meldung Leistungssch. _:4261:500 Leistungssch.:>Bereit _:4261:501 Leistungssch.:>Erfassungssperre _:4261:502 Leistungssch.:>Reset Schaltstatistik _:4261:504 Leistungssch.:>Reset Erf.sp&Nachf. _:4261:503 Leistungssch.:Externe Bereitschaft _:4261:53 Leistungssch.:Bereitschaft _:4261:58 Leistungssch.:Position 3-polig _:4261:300 Leistungssch.:Ausl./Ausschalt. 3-pol _:4261:301 Leistungssch.:Einschaltbefehl _:4261:302 Leistungssch.:Befehl aktiv _:4261:303 Leistungssch.:Endgült. Auslösebefehl SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 468 _:4201:311 Steuerung:Aktiv. Schlt.h. 4 _:4201:312 Steuerung:Aktiv. Schlt.h. 5 _:4201:313 Steuerung:Schalthoheit _:4201:314 Steuerung:Schaltmodus Verriegelung _:4231:500 Verriegelung:>Freig. Ausschaltung _:4231:501 Verriegelung:>Freig. Einschaltung _:4231:502 Verriegelung:>Freig. Ausschlt.(fest) _:4231:503 Verriegelung:>Freig. Einsch. (fest) _:4231:53 Verriegelung:Bereitschaft LS-Prüfung _:6151:53 LS-Prüfung:Bereitschaft _:6151:301 LS-Prüfung:Testausführung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 469: Schaltgerät Trennschalter

    Im Gegensatz zum Schaltgerät Leistungsschalter kann das Schaltgerät Trennschalter keine weiteren Funktionen enthalten, weil Schutzfunktionen oder die Synchronisierung nicht auf den Trennschalter wirken können. Das folgende Bild zeigt die Struktur des Schaltelements Trennschalter: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 470 Diese Variante kommt selten vor. Sie kommt bei Erdungsschaltern vor, die oft nicht gesteuert werden können, sondern nur ihre aktuelle Stellung liefern. Außerdem kann hier die Stellung eines Trenners im Nachbarfeld erfasst werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 471 Trenn- Der Trennschalter repräsen- Der Trennschalter bildet die Maximale Ausgabezeit schalter tiert den physikalischen Schalterstellung aus der Nachlaufzeit Schalter im SIPROTEC 5-Gerät. Stellung der Binäreingänge Schaltgerätetyp und setzt auch den Befehl über die Binärausgänge ab. Steuerung Befehlsverarbeitung Befehlsprüfungen, Kommu- Steuerungsmodell nikation mit der Befehls- SBO-Zeitüberschreitung...

  • Seite 472: Anwendungs- Und Einstellhinweise

    7.2.3.2 Anwendungs- und Einstellhinweise Trennschalter Der Trennschalter repräsentiert den physikalischen Schalter im SIPROTEC 5-Gerät. Der Trennschalter hat die Aufgabe, die Schalterstellung aus der Stellung der Binäreingänge zu bilden. Der Funktionsblock Trennschalter wird über die Informationsmatrix mit den Binäreingängen verbunden, die die Schalterstellung erfassen, und mit den Binärausgängen, die die Schaltbefehle ausgeben.
  • Seite 473 Tabelle 7-14 Tabelle 7-15 listen die Ein- und Ausgänge auf mit einer Beschreibung ihrer Funktion und des Typs. Bei Eingängen ist die Auswirkung von Qualität = ungültig auf den Wert des Signals beschrieben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 474 (_:4201:102) SBO-Zeitüberschreitung 30,00 s (_:4201:103) Rückmeld.überwach.zeit 10,00 s In der Norm IEC 61850 ist die Reservierung als Select before Operate (SBO) bezeichnet. Diese Voreinstellung ist das Standardsteuerungsmodell für einen Schaltbefehl in einer IEC 61850-Anlage. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 475: Anschaltvarianten Des Trennschalters

    [dw_1ptren, 1, de_DE] Bild 7-20 1-polige Ansteuerung [scrangtrenn1p, 1, de_DE] Bild 7-21 1-polige Ansteuerung, Rangierung in DIGSI Sie können die Kontakte für Ein und Aus beliebig wählen. Sie müssen nicht unbedingt nebeneinander liegen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 476 Steuerungsfunktionen 7.2 Schaltgeräte 1,5-polige Ansteuerung [dw_5-pole, 1, de_DE] Bild 7-22 1,5-polige Ansteuerung [scrangtrenn15p, 1, de_DE] Bild 7-23 1,5-polige Ansteuerung, Rangierung in DIGSI SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 477: Parameter

    Steuerung:Steuerungsmo- nur Status SBO mit dell Rück.übw. • direkt ohne Rück.übw. • SBO ohne Rück.übw. • direkt mit Rückm.übw. • SBO mit Rück.übw. _:4201:102 Steuerung:SBO-Zeitüber- 0,01 s bis 1800,00 s 30,00 s schreitung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 478: Informationen

    Steuerung:Aktiv. Schlt.h. 5 _:4201:313 Steuerung:Schalthoheit _:4201:314 Steuerung:Schaltmodus Verriegelung _:4231:500 Verriegelung:>Freig. Ausschaltung _:4231:501 Verriegelung:>Freig. Einschaltung _:4231:502 Verriegelung:>Freig. Ausschlt.(fest) _:4231:503 Verriegelung:>Freig. Einsch. (fest) _:4231:53 Verriegelung:Bereitschaft Trennschalter _:5401:500 Trennschalter:>Erfassungssperre _:5401:501 Trennschalter:>Reset Schaltstatistik _:5401:53 Trennschalter:Bereitschaft _:5401:58 Trennschalter:Position _:5401:300 Trennschalter:Ausschaltbefehl SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 479 Steuerungsfunktionen 7.2 Schaltgeräte Information Datenklasse (Typ) _:5401:301 Trennschalter:Einschaltbefehl _:5401:302 Trennschalter:Befehl aktiv _:5401:305 Trennschalter:S.sp.zä. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 480: Schaltfolgen

    Signale des Funktionsblocks mit dem CFC-Plan verbinden. Sie starten und stoppen die Schaltfolge und liefern Informationen über den Zustand der Schaltfolge (siehe Bild 7-27). Die Ansteuerung der zu schal- tenden Schaltgeräte erfolgt aus dem CFC-Plan heraus. Die CFC-Bausteine definieren unter anderem die zu schaltenden Schaltgeräte. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 481 Schaltfolgen in der 1. Zeile des Menüs Steuerung. Wenn dieser Menüeintrag ausgewählt wird, wird eine Übersicht über alle Schaltfolgen und der aktuelle Status angezeigt (siehe Bild 7-28, Beispiel mit 2 Schalt- folgen). Aus diesem Menü heraus, können Sie die Schaltfolgen starten oder abbrechen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 482: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Überw. d. Zeitüberschreit. legen Sie fest, ob die Rückmeldung vom Prozess ausgewertet wird. Die Rückmeldung wird über die Eingänge >Erfolgreich und >Fehlgeschlagen erfasst. Parameter: Überwachungszeit • Voreinstellwert (_:104) Überwachungszeit = 30,00 s Mit dem Parameter Überwachungszeit legen Sie die Dauer der Überwachungszeit fest. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 483 Ausführung signalisiert den aktuellen Zustand der Schaltfolge. Die Ereignisse läuft , abge- brochen , fehlgeschlagen und erfolgreich werden nur bei aktivierter Überwachung der Zeitüber- schreitung generiert. Das Ereignis Start-Trigger dient dem Starten der Schaltfolge im CFC-Plan. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 484 Die Schaltfolge C4 Aus (Bild 7-32) soll eine Abschaltung des Abzweigfeldes C4 bewirken. Der Leistungs- schalter wird geöffnet, gefolgt vom Öffnen einer der beiden Sammelschienentrenner. [sc_ssc4as, 1, de_DE] Bild 7-32 CFC-Schaltfolge C4 Aus SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 485 Der Trigger für die Beendigung einer Schaltfolge sind die Ereignisse fehlgeschlagen und erfolg- reich . Aus diesem Grund wurden im Beispiel die Signale fehlgeschlagen und erfolgreich der Meldung Ausführung mit dem EN_I des Bausteins DPC-DEF verknüpft. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 486: Parameter

    _:501 Schaltfolge #:>Freigabe Start _:502 Schaltfolge #:>Freigabe Start (fest) _:503 Schaltfolge #:>Start _:504 Schaltfolge #:>Abbruch _:505 Schaltfolge #:>Erfolgreich _:506 Schaltfolge #:>Fehlgeschlagen _:53 Schaltfolge #:Bereitschaft _:302 Schaltfolge #:Ausführung _:304 Schaltfolge #:Start _:305 Schaltfolge #:Abbruch SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 487: Steuerungsfunktionalität

    Blockierung durch Schutzfunktion Bestätigungscodes (bei inaktiver RBAC) SIPROTEC 5-Geräte können mit rollenbasierter Zugriffskontrolle (RBAC) arbeiten. Wenn RBAC im Gerät aktiv ist, sind die Berechtigungen zum Ausführen verschiedener Aktionen direkt an das Rollenkonzept gebunden. Wenn RBAC im Gerät inaktiv ist, sind verschiedene Aktionen mit sogenannten Bestätigungscodes gesichert.
  • Seite 488 Fehlerhafte Schalthandlungen können zum Tode oder schweren Verletzungen führen. Stellen Sie manuell sicher, dass alle Prüfungen durchgeführt sind. ² Zusätzlich können Sie den Schaltmodus direkt über Binäreingang oder vom CFC aus setzen. Verwenden Sie den Funktionsblock Allgemein (siehe hierzu nächstes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 489 Vor-Ort geschieht typischerweise über den Schlüsselschalter S5 (Vor-Ort/Fern). In diesem Fall werden Befehle mit allen anderen Ursprüngen abgelehnt. Wenn die Schalthoheit auf Vor-Ort steht, kann sie nicht von Fern anders gesetzt werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 490 Controllable Schalthoheit Station nicht gesetzt ist. Schaltbefehle aus dem Gerät oder von der Station (Verursachungsquelle Vor-Ort, Station oder Station-Automatik) werden abgewiesen. [sc_moscha, 1, de_DE] Bild 7-35 Anzeige von Schalthoheit und Schaltmodus in der Informationsrangierung (im Funktionsblock Allgemein) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 491 Der Zustand von Schalthoheit und Schaltmodus wird durch entsprechende Ausgangssignale angezeigt. • Die Funktionen Schalthoheit und Schaltmodus verknüpfen die Eingangssignale und ermitteln so die Ausgangssignale (siehe Bild 7-36 Bild 7-37). [dw_authority, 1, de_DE] Bild 7-36 Bildung der Schalthoheit SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 492 • Zeigt Verriegel.bed. HMI: Sie können den Parameter aktivieren, um den Status der Verriegelungsbedingungen im Gerät anzu- zeigen. Weitere Informationen finden Sie in Spezifische Schalthoheit, Seite 494. Dieser Parameter ist standardmäßig inaktiv. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 493 Gerät Gerät Station aktiviert Schalthoheit Schalthoheit Schalthoheits- Station ebenen Vor-Ort – – – Vor-Ort Angemeldet – – DIGSI Nein Nein – Station und Fern Fern Nicht ange- Gesetzt Station meldet Nicht gesetzt Fern SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 494 Bezeichner und des Verhaltens der Funktion sowie zusätzliche Signale (siehe Bild 7-40) erscheinen. Um eine zusätzliche Befehlsquelle zum Schalten zulassen zu können, müssen Sie diese spezifische Schaltho- heit aktivieren. Dazu setzen Sie das entsprechende Controllable Aktiv. Schlt.h. 1 bis Aktiv. Schlt.h. 5. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 495 Mit den Zusatzparametern können Sie folgendes einstellen: • Spezif. Schalth. gültig für (für Station/Fern, nur fern oder nur Station): Mit diesem Parameter legen Sie fest, für welche Befehlsquelle die erweiterte Schalthoheitsprüfung ange- wendet wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 496 Schlt.h. 5 Schalthoheit Schalth. Nein Schalthoh. 1 Nein Schalthoh. 2 Nein Schalthoh. 3 Nein Schalthoh. 4 Nein Schalthoh. 5 Nein Keine Alle In der vorhergehenden Tabelle steht das *-Zeichen für einen beliebigen Wert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 497 Feldes Schaltgeräte von unterschiedlichen Versorgungsunternehmen verwaltet werden. Aktivieren Sie diese Option, indem Sie im Funktionsblock Steuerung eines Schaltgerätes den Parameter Prüfung der Schalthoheit auf erweitert setzen. Dadurch wird eine zusätzliche Tabelle mit zunächst 2 Parametern eingeblendet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 498 [sc_extended parameters sw authority sw device, 1, de_DE] Bild 7-42 Erweiterte Parameter für die Schalthoheit im Schaltgerät [sc_switching auth sw mode changeable, 1, de_DE] Bild 7-43 Schalthoheit und Schaltmodus für Schaltgeräte individuell änderbar SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 499 Schaltfehlerschutz heißt, durch Prüfung der Feld- und Anlagenverriegelungen Fehlschaltungen zu vermeiden und so Sach- und Personenschäden zu verhindern. Die Verriegelungsbedingungen sind immer anlagenspezi- fisch und werden daher als CFC-Pläne in den Geräten hinterlegt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 500 Steuerungsfunktionen 7.4 Steuerungsfunktionalität Die SIPROTEC 5-Geräte kennen 2 unterschiedliche Typen von Verriegelungsbedingungen: • Normale Verriegelungsbedingungen: Diese können durch Änderung des Schaltmodus auf unverriegelt aufgehoben werden. • Nicht aufhebbare (feste) Verriegelungsbedingungen: Diese werden auch dann noch geprüft, wenn der Schaltmodus auf unverriegelt gesetzt ist.
  • Seite 501 Der Status der Verriegelungsbedingungen ist im Steuerungsmenü nicht sichtbar Wenn Sie jedoch in DIGSI 5 den Parameter Zeigt Verriegel.bed. HMI über Einstellungen > Geräteein- stellungen > Allgemein > Steuerung aktivieren, können Sie den Status der Verriegelungsbedingungen im Gerät abrufen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 502 Die Verriegelungsgleichungen lauten: QA_Ein = ((QB1 = Ein) oder (QB1 = Aus)) und ((QB2 = Ein) oder (QB2 = Aus)) und ((QB9 = Ein) oder (QB9 = Aus)). Für das Ausschalten ist keine Bedingung vorhanden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 503 ODER-Gatter XOR für die Verknüpfung verzichtet werden. Ein einfaches ODER ist ausreichend. Wie im CFC-Plan zu erkennen ist, wird das Ergebnis der Prüfung auf das Signal >Freigabe Einschaltung des Funktionsblocks Verriegelung der Funktionsgruppe Leistungsschalter QA verschaltet (siehe Bild 7-52). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 504 Die Doppelbetätigungssperre verhindert, dass 2 Befehle im Gerät gleichzeitig laufen. Sie können die gerätein- terne Prüfung für jedes Schaltgerät als Parameter des Funktionsblocks Steuerung einstellen. Die Voreinstellung ist ja, d.h. die Doppelbetätigungssperre ist aktiv (siehe hierzu nächstes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 505 Bild 7-55 Aktivierung der Doppelbetätigungssperre Mit SIPROTEC 5 kann auch eine feldübergreifende Doppelbetätigungssperre realisiert werden. Senden Sie dazu das Signal nicht ausgewählt mit IEC 61850-GOOSE zur Auswertung an andere Geräte. Dieses Signal steht unter Position in jedem Funktionsblock Leistungsschalter oder Trennschalter der Schalt- geräte-Funktionsgruppen zur Verfügung (siehe nächstes Bild).
  • Seite 506 Wenn die Schalterposition erreicht ist, wird die Verriegelung der Schaltgeräte über den Ausgang Freiga- beanforderung zurückgenommen. Erst, wenn die Aufhebung der Verriegelung über den Eingang >Frei- gabe aktiv positiv bestätigt wurde, wird der Schaltbefehl abgeschlossen und mit CMT bestätigt (siehe folgendes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 507 Schaltgerät für weitere Schaltvorgänge blockiert. Blockierung durch Schutzfunktion • Voreinstellwert (_:107) Prfg. Blockier. v. Schutz = ja Bei Geräten mit Schutz- und Steuerungsfunktion empfiehlt Siemens, dass keine Schaltbefehle ausgegeben werden können, solange Schutzfunktionen angeregt haben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 508: Befehlsprotokollierung

    Durch Schaltverriegelung abgebrochener Befehl • Beendeter Befehl durch fehlende Rückmeldung • Spontane Änderung des Schaltzustandes ohne Befehlsausgabe Bild 7-60 Bild 7-66 zeigen die Befehlsprotokollierung für verschiedene Fälle des Standardsteuerungsmo- dells SBO mit Rückmeldeüberwachung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 509 Steuerungsfunktionen 7.4 Steuerungsfunktionalität [sc_poscas, 1, de_DE] Bild 7-60 Positiver Fall (Anzeige 1) [sc_posca2, 1, de_DE] Bild 7-61 Positiver Fall (Anzeige 2) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 510 Steuerungsfunktionen 7.4 Steuerungsfunktionalität [sc_poscan, 1, de_DE] Bild 7-62 Positiver Fall mit Befehlsabbruch [sc_negint, 1, de_DE] Bild 7-63 Negativer Fall (blockiert durch Schaltverriegelung) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 511 Steuerungsfunktionen 7.4 Steuerungsfunktionalität [sc_negtim, 1, de_DE] Bild 7-64 Negativer Fall (Ablauf der Rückmeldeüberwachungszeit) (Anzeige 1) [sc_negti2, 1, de_DE] Bild 7-65 Negativer Fall (Ablauf der Rückmeldeüberwachungszeit) (Anzeige 2) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 512: Parameter

    Rückm.übw. • SBO mit Rück.übw. _:102 Steuerung:SBO-Zeitüber- 0,01 s bis 1800,00 s 30,00 s schreitung _:103 Steuerung:Rückmeld.über- 0,01 s bis 1800,00 s 1,00 s wach.zeit • _:104 Steuerung:Prüfung der nein Schalthoheit • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 513: Informationen

    Steuerung:Prfg., ob Stel- nein lung erreicht • • _:106 Steuerung:Prfg. Dppelbe- nein tätig.sperre • • _:107 Steuerung:Prfg. Blockier. v. nein Schutz • Informationen 7.4.4 Information Datenklasse (Typ) Steuerung _:53 Steuerung:Bereitschaft _:58 Steuerung:Befehl mit Rückmeld. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 514: Synchronisierungsfunktion

    Stellbefehle Spannung • Stellbefehle Frequenz HINWEIS Siemens empfiehlt folgende Anwendungen der Synchronisierungsfunktion: • Verwenden Sie die Synchronisierungsfunktion mit 1,5 Kanälen in Systemen mit einer Leistung von < 100 MVA. Die Synchronisierungsfunktion mit 1,5 Kanälen erreicht mit einer 2-aus-2-Entscheidung eine hohe Zuverlässigkeit.

  • Seite 515: Überwachung

    Einschaltbefehlrelais über 2 Transistoren gesteuert. Messverfahren Im Sinne der Mehrkanal-Redundanz kommen 2 unterschiedliche Messalgorithmen zum Einsatz. So werden Überfunktionen durch systematische Fehler vermieden. Gleichzeitig werden die unterschiedlichen Messver- fahren unabhängig voneinander mit unterschiedlichen Speicherbereichen angewendet und verarbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 516: Struktur Der Funktion

    Beide Stufen können nicht gleichzeitig instanziiert sein. Wenn Sie z.B. die Stufe Synchronisierung mit 1,5 Kanälen instanziieren möchten, müssen Sie zuerst die Stufe Synchronisie- rung mit 2 Kanälen löschen. • 1 Stufe Stellbefehl SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 517: Spannungsanschlüsse

    Fall ist die Funktion Spannungsdrehfeldüberwachung nicht aktiv. Berücksichtigen Sie beim Anschluss an ein spannungsloses Sammelschienennetz die eingeschränkte Zuverlässigkeit durch die fehlende Spannungsdrehfeldüberwachung. Mit dieser Schaltung kann die 2-Kanal-Redundanz der Synchronisier- funktion vollständig gewährleistet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 518 Bei diesem Spannungsanschluss stellt das Basismodul die Spannungseingänge von Seite 1 und Seite 2 bereit. Die konkrete Schnittstellenanzahl für die Spannungseingänge variiert in Abhängigkeit von den jeweils verwendeten E/A-Modulen. [sc_MP to FG CB paralleling 001, 1, de_DE] Bild 7-73 Messstellen mit Funktionsgruppen verbinden SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 519 7.5 Synchronisierungsfunktion Spannungsanschluss 2 Wenn die 3 Spannungswandler in Sternschaltung verfügbar sind, empfiehlt Siemens die folgende Schaltung. Hierbei handelt es sich um eine Standardschaltung. Diese Schaltung bietet mehr Zuverlässigkeit als andere Schaltungen für die Synchronisierfunktion. In diesem Fall ist die Funktion Spannungsdrehfeldüberwa- chung aktiv.
  • Seite 520 Messstellen mit Funktionsgruppen verbinden Spannungsanschluss 3 Wenn die Spannungswandler in V-Schaltung verfügbar sind, empfiehlt Siemens die folgende Schaltung. In elektrischer Hinsicht unterscheidet sich die folgende Schaltung nicht von der Schaltung mit den 3 Spannungs- wandlern in Sternschaltung für die Synchronisierfunktion. Diese Schaltung ist auch verfügbar für den Anschluss an einen 3-phasigen Spannungswandler auf einer Seite und an einen Spannungswandler in V-Schal- tung auf der anderen Seite.
  • Seite 521 Sie im Kapitel Schalten auf spannungslose Leitung oder spannungslose Sammelschiene, Seite 539. • Wenn die intakten Phasen verwendet werden, synchronisiert das Gerät mit einem großen Winkelfehler, da die intakten Phasen eine Phasenverschiebung von 30° aufweisen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 522 Bei diesem Spannungsanschluss stellt das Basismodul die Spannungseingänge von Seite 1 und Seite 2 bereit. Die konkrete Schnittstellenanzahl für die Spannungseingänge variiert in Abhängigkeit von den jeweils verwendeten E/A-Modulen. [sc_MP to FG CB paralleling 001, 1, de_DE] Bild 7-82 Messstellen mit Funktionsgruppen verbinden SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 523: Allgemeine Funktionalität

    Wert zu 0 und dann zum positiven Wert. Wie im Bild 7-83 dargestellt, ist die Drehrich- tung entgegengesetzt dem Uhrzeigersinn (mathematisch positiv). Bei f2 < f1 ist die Drehrichtung im Uhrzeigersinn. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 524 Parameter ein: • Stufenschalter • Grundstellung • Spgs.diff einer Stufe • Stufenstellerseite bei [sc_Settings in DIGSI, 2, de_DE] Bild 7-84 Einstellungen in DIGSI Weitere Informationen zu diesen Parametern siehe 7.5.4.2 Anwendungs- und Einstellhinweise. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 525 Stufensch Stufensch.-pos. Einstellung des Parameters Stufensch Oberste Stufensch.-pos. Anzapf. größte Spg. Anzapf. kleinste Spg. Mit: Pos1 Neue Stellung des Stufenschalters BasPos Grundstellung des Stufenschalters ΔV Spannungsdifferenz einer Stufe Nennwert der Referenzspannung U1 nenn SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 526 Messwertfenstern angezeigt. Spannungsmesswerte werden immer als Leiter-Leiter-Spannungen angezeigt, auch wenn die zugehörige Messstelle Leiter-Erde-Spannungen erfasst. Die Funktionsmesswerte werden bestimmt und angezeigt, sobald das Gerät in Betrieb ist. Die Differenzwerte werden berechnet, sobald die Stufe aktiviert ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 527: Anwendungs- Und Einstellhinweise

    In den folgenden Abschnitten werden 2 Beispiele zur Einstellung des Parameters Spannungsanpassung aufgeführt: Beispiel 1: Im elektrischen Netz ist kein Leistungstransformator zwischen den Spannungsmessstellen des zu synchron- isierenden Leistungsschalters vorhanden. Die primären Nennspannungen von 2 Seiten des elektrischen Netzes sind unterschiedlich. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 528 In diesem Beispiel stammt die angezeigte Spannung U2 auf dem Geräte-Display vom virtuellen Spannungs- wandler, nicht von U-Wdl. 2. Die Primärspannungen, Sekundärspannungen und Prozentwerte der Messwerte werden in der folgenden Tabelle dargestellt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 529 Funktion Stufenschalter im Gerät nicht verwendet wird. Das Nennüberset- zungsverhältnis des Transformators beträgt 220 kV/10 kV. [fo_ex2_V adjustment, 1, de_DE] Mit: Primäre Nennspannung von U-Wdl. 2 nenn, prim Primäre Nennspannung von U-Wdl. 1 nenn, prim Ü Übersetzungsverhältnis des Leistungstransformators SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 530 Wenn sich der Spannungsanschluss U1 anlagenbedingt auf der Unterspannungsseite befindet, dann müssen Sie den Ergänzungswinkel mit 360° ansetzen. Bei einem Transformator mit einem Schaltgrup- penwert von 5 ergibt sich eine Winkelanpassung von 360° - (5 ⋅ 30°) = 210°. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 531: Parameter

    Allgemein:Winkelan- -179,0° bis 180,0° 0,0° passg. (Transf.) Stufenschalter-Parameter in der Funktionsgruppe Leistungsschalter-Synchronisierung Adr. Parameter Einstellmöglichkeiten Voreinstellung Trafostufenschalter _:143 Allgemein:Grundstellung -128 bis 127 _:139 Allgemein:Spgs.diff einer 0,000 kV bis 800,000 kV 5,800 kV Stufe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 532: Informationen

    Stufe Synchronisierung mit 2 Kanälen 7.5.5 7.5.5.1 Beschreibung Die Stufe Synchronisierung mit 2 Kanälen bietet 2 voneinander unabhängige Verfahren, die parallel laufen. Mit diesen beiden Verfahren werden auf separate Weise die Einschaltbedingungen geprüft und die Einschalt- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 533 Steuerungsfunktionen 7.5 Synchronisierungsfunktion befehle erzeugt. Wenn beide Verfahren sich gleichzeitig für den Einschaltbefehl entscheiden, dann wird der Einschaltbefehl gegeben. Logik [lo_paralleling_stage ctrl, 4, de_DE] Bild 7-90 Logikdiagramm der Stufensteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 534 Steuerungsfunktionen 7.5 Synchronisierungsfunktion [lo_paralleling_2 ch, 1, de_DE] Bild 7-91 Logikdiagramm der Stufe Synchronisierung mit 2 Kanälen Start und Stopp Zum Prüfen der Einschaltbedingungen muss die Stufe Synchronisierung mit 2 Kanälen gestartet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 535 Wenn die 2 Meldungen Freigabe Einschaltung und Freigabe Einschaltu. 2 gleichzeitig ausgegeben werden, wird die Stufe Synchronisierung mit 2 Kanälen angehalten. • Über das Blockiersignal vom Funktionsblock Überwachung Weitere Informationen siehe Tabelle 7-30. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 536 >Anwahl auf einen Binäreingang rangiert ist, muss vor dem Starten der Stufe die Stufe Synchronisierung mit zwei 2 Kanälen für diesen Binäreingang ausgewählt werden. Wenn die Stufe nicht ausgewählt wurde, kann die Stufe nicht gestartet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 537 Meldungen ausgegeben, wie z.B. Spannung U1 < Umin oder Frequenz f1 > fmax. HINWEIS Wenn Sie diese Funktion mit einer 3-phasigen Messstelle verbinden, stellen Sie sicher, dass sich die Span- nungen aller 3 Leiter innerhalb des zulässigen Arbeitsbereichs befinden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 538 Wenn beispielsweise die Spannungsdifferenz außerhalb der Einstellgrenzen liegt, wird die Meldung U Diff.zu groß (U2<U1) ausgegeben. Die Meldung enthält indirekt die Information, dass für eine erfolg- reiche Synchronisierung die Spannung U2 erhöht werden muss. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 539 537) und alle Spannungen müssen über dem Schwellwert U1, U2 spannungsbehaft. liegen. Wenn mindestens eine der 2 Seiten in einem Stromnetz spannungslos ist, können die 2 Seiten des elektri- schen Netzes mit Hilfe der folgenden Betriebsarten zusammengeschaltet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 540 3 Parameter gleichzeitig einstellen, zum Beispiel, eine Einschaltfreigabe wird ausgegeben, wenn Einschlt. bei U1> & U2< oder Einschlt. bei U1< & U2> erfüllt ist. [lo_syn003-01, 2, de_DE] Bild 7-98 Freigabebedingungen für Schalten auf spannungslose Leitung oder spannungslose Sammel- schiene SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 541 Zwischenzeitlich wird die Meldung Sync. Überwachung α> abgesetzt. Blockierung der Stufe Sie können die Stufe von extern oder intern über das Binäreingangssignal >Blockierung Stufe blockieren. Bei einer Blockierung wird die gestartete Stufe zurückgesetzt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 542: Anwendungs- Und Einstellhinweise

    Beachten Sie bei der Festlegung einer Zeitbegrenzung die Betriebsbedingungen. Diese Zeit muss anlagenspe- zifisch festgelegt werden. Wenn Sie 0 s oder 0,01 s einstellen, werden nach dem Start der Stufe alle Bedin- gungen geprüft. Danach wird der Vorgang sofort gestoppt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 543 Der Parameter U1, U2 spannungslos gibt den Spannungsschwellwert im spannungslosen Netz an. Wenn die gemessene Spannung geringer ist als der Einstellwert, ist das Netz spannungslos. Siemens empfiehlt für diesen Parameter einen Einstellwert von ca. 5 % der Nennspannung. Alle Spannungen, die nach der parametrierten Messstellen-Anschlussart angeschlossen sind, werden der entsprechenden U -Prüfung unterzogen.
  • Seite 544 Voreinstellwert (_:109) Überwachungszeit = 0,10 s Im spannungslosen Netz müssen vor der Einschaltfreigabe alle Einschaltbedingungen während der Überwa- chungszeit erfüllt sein. Um Einschwingvorgänge zu berücksichtigen, empfiehlt Siemens die Verwendung des Voreinstellwerts von 0,10 s. Parameter: Synchrone Betriebsart, Asynchrone Betriebsart •...
  • Seite 545 Überprüfungen ein. Die Einschaltung erfolgt sofort. HINWEIS Aus Sicherheitsgründen empfiehlt Siemens, die Einstellung immer auf nein zu belassen. Wenn ein Durch- steuern erforderlich ist, empfiehlt Siemens, diese Betriebsart nur dynamisch über das binäre Eingangssignal >Betr.art Durchsteuer. zu setzen. Durch diese Vorgehensweise werden Falschschaltungen durch unkorrektes Aktivieren der Betriebsart Durchsteuern vermieden.

  • Seite 546: Parameter

    0,300 V bis 170,000 V 2,000 V nungslos _:104 Sync. 2ch #:U1, U2 span- 0,300 V bis 340,000 V 80,000 V nungsbehaft. _:109 Sync. 2ch #:Überwa- 0,00 s bis 60,00 s 0,10 s chungszeit SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 547: Informationen

    _:508 Sync. 2ch #:>Betr.art Durchsteuer. _:501 Sync. 2ch #:>Blk. der Einschaltung _:54 Sync. 2ch #:Nicht wirksam _:52 Sync. 2ch #:Zustand _:53 Sync. 2ch #:Bereitschaft _:328 Sync. 2ch #:Läuft _:343 Sync. 2ch #:Läuft 2 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 548 Sync. 2ch #:α Diff.zu groß (α2>α1) _:322 Sync. 2ch #:α Diff.zu groß (α2<α1) _:304 Sync. 2ch #:Max. Dauer überschr. _:323 Sync. 2ch #:Parametrierfehler _:358 Sync. 2ch #:Sync. Überwachung α> _:357 Sync. 2ch #:Sync.Überwach. asym. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 549: Stufe Synchronisierung Mit 1,5 Kanälen

    Steuerungsfunktionen 7.5 Synchronisierungsfunktion Stufe Synchronisierung mit 1,5 Kanälen 7.5.6 7.5.6.1 Beschreibung Logik [lo_paralleling_stage ctrl, 4, de_DE] Bild 7-101 Logikdiagramm der Stufensteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 550 Die folgenden Funktionalitäten sind mit jenen der Stufe Synchronisierung mit 2 Kanälen identisch. Weitere Informationen hierzu finden Sie im Kapitel 7.5.5.1 Beschreibung. • Start und Stopp • Arbeitsbereich • Überprüfung der Einschaltbedingungen synchroner Netze • Überprüfung der Einschaltbedingungen asynchroner Netze SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 551 Information, dass für eine erfolgreiche Synchronisierung die Spannung U2 erhöht werden muss. Blockierung der Stufe Sie können die Stufe von extern oder intern über das Binäreingangssignal >Blockierung Stufe blockieren. Bei einer Blockierung wird die gestartete Stufe zurückgesetzt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 552: Anwendungs- Und Einstellhinweise

    Sync. 1.5ch #:Einschlt. nein nein bei U1> & U2< • • _:107 Sync. 1.5ch #:Einschlt. nein nein bei U1< & U2< • _:103 Sync. 1.5ch #:U1, U2 0,300 V bis 170,000 V 2,000 V spannungslos SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 553 Spanngsdiff. U2<U1 _:124 Sync. 1.5ch #:Max. 0° bis 90° 10° Winkeldiff. α2>α1 _:125 Sync. 1.5ch #:Max. 0° bis 90° 10° Winkeldiff. α2<α1 _:121 Sync. 1.5ch #:Verzöger. 0,00 s bis 60,00 s 0,00 s Einschaltung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 554: Informationen

    Sync. 1.5ch #:f Diff.zu groß (f2>f1) _:320 Sync. 1.5ch #:f Diff.zu groß (f2<f1) _:321 Sync. 1.5ch #:α Diff.zu groß (α2>α1) _:322 Sync. 1.5ch #:α Diff.zu groß (α2<α1) _:304 Sync. 1.5ch #:Max. Dauer überschr. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 555: Stufe Stellbefehle

    Die Parameter Max. Spanngsdiff. U2>U1 und Max. Spanngsdiff. U2<U1 werden zur Bestimmung des Spannungsbereichs verwendet, der die zulässige Spannungsdifferenz für asynchrone Parallelschaltungen definiert. Der Medianwert des Spannungsbereichs ist definiert als der Sollwert für den Stellbefehl. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 556 Der Parameter df/dt des Reglers definiert die Frequenzänderungsgeschwindigkeit der zu synchronisierenden Seite. Die Funktionalität verwendet die gemessene Frequenzdifferenz und den Einstell- wert des Parameters df/dt des Reglers, um die Betätigungszeit zu bestimmen. Die folgende Gleichung gilt: [fo_frequency adujstment, 1, de_DE] SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 557 Einstellwert des Parameters Δf für den Kickimpuls für den voreinge- für den Kickimpuls stellten Sollwert für den Kickimpuls df/dt Einstellwert des Parameters df/dt des Reglers für die Anpassung des Stellbefehls an den Regler SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 558 Schaltpunkts ausgegeben wird. Wenn die Frequenz in der zulässigen Bandbreite (Parameter Max. Frequenzdiff. f2>f1 und Max. Frequenzdiff. f2<f1 (siehe auch Bild 7-107)) liegt, wird die aktuell bestimmte Winkeldifferenz dα der Spannung für die Berechnung der Winkeländerungsgeschwindigkeit dα/dt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 559: Anwendungs- Und Einstellhinweise

    Eingangsblock Sychron. Betrieb der Stufe Synchronisierung mit 1,5 Kanälen oder der Stufe Synchronisie- rung mit 2 Kanälen. Siemens empfiehlt, die Voreinstellung von 0,010 Hz zu verwenden. Parameter zur Spannungsregelung Für die Stellbefehle zur Regelung der Spannung werden folgende Parameter verwendet: •...
  • Seite 560 Seite BEISPIEL: Für das Beispiel gelten folgende Werte: Gemessene Spannungsdiffe- dU = 4 V renz Einstellwert des Parameters dU pro Sekunde = 2 V/s Berechnen Sie die Stellimpulsdauer nach der folgenden Formel: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 561 Mit dem Parameter (U/Unenn)/(f/fnenn) legen Sie den Übererregungsschwellwert fest. Der Voreinstellwert ist ein typischer Wert. Der Schwellwert bezieht sich auf die Primärspannung. Sie können den Einstellwert dieses Parameters auch mit den Sekundärwerten berechnen, da die Spannungswandler in der SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 562 Mindestreaktionszeit des Frequenzreglers. Stellen Sie den Parameter T f Puls min auf die Mindestreak- tionszeit ein. Der Voreinstellwert ist ein praktikabler Wert. Parameter: T f Puls max • Voreinstellwert (_:143) T f Puls max = 1,00 s SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 563 Berechnen Sie die Betätigungszeit nach der folgenden Formel: [fo_frequency adjustment_02, 1, de_DE] Parameter: Glättung • Voreinstellwert (_:147) Glättung = 1 Mit dem Parameter Glättung legen Sie die Glättung der gemessenen Frequenzdifferenz df fest. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 564 Parameter: Δf für den Kickimpuls • Voreinstellwert (_:150) Δf für den Kickimpuls = 0,04 Hz Mit dem Parameter Δf für den Kickimpuls definieren Sie den Sollwert für den Kickimpuls. Von diesem Wert wird die Impulsdauer abgeleitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 565 Stabilisierungsfunktion aktiviert und die Pausenzeit schrittweise vermin- dert werden, solange die Frequenzänderung ohne Überschwingungen und Schwankungen stabil ist. Siemens empfiehlt diesen Einstellwert nur, wenn Sie eine schnelle Synchro- nisierung innerhalb kurzer Pausenzeiten erreichen wollen oder für Sonder- anwendungen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch...

  • Seite 566: Parameter

    Stellbef. #:T f Puls max 0,01 s bis 60,00 s 1,00 s _:144 Stellbef. #:df/dt des 0,050 Hz/s bis 5,000 Hz/s 1,000 Hz/s Reglers _:145 Stellbef. #:T Pause f 0,10 s bis 60,00 s 10,00 s SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 567: Informationen

    Stellbef. #:Bereitschaft _:332 Stellbef. #:U2 Stellimpuls höher _:331 Stellbef. #:U2 Stellimpuls tiefer _:334 Stellbef. #:f2 Stellimpuls höher _:333 Stellbef. #:f2 Stellimpuls tiefer _:347 Stellbef. #:Freig. Einschalt. Sync _:348 Stellbef. #:Freig. Einschalt. Sync 2 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 568: Überwachung Der Synchronisierungsfunktion

    Sync.Überwach. fehlüberwa- gungsprüfung Verbindung) blockiert. asym. chung Wenn der Fehler länger als 1 min andauert, wird die Synchronisierung gestoppt. Einschaltbefehlsprü- Extern (Netz oder Der Einschaltbefehl wird Sync. Überwa- fung Verbindung) blockiert. chung α> SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 569: Funktionsbeschreibung

    Der Abtastzustandsfehler ist ein kritischer Fehler. Wenn die Funktion Abtastzustandsprüfung einen Abtastzustandsfehler erkennt, wird die laufende Synchronisierung sofort gestoppt und die Meldung Stör. Abtastung ausgegeben. Der Gerätefehler wird durch Inkonsistenzen in den Abtastwerten verursacht und muss ausgeschlossen werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 570 Relaisüberwachung Die Funktion Relaisüberwachung überwacht nur die schnellen Relais (Typ F). Für den 2-kanaligen Einschalt- befehl empfiehlt Siemens, den Relais Typ F zu verwenden. Die Funktion Relaisüberwachung erkennt offene Stromkreise und Kurzschlüsse im Relais. Bei Erkennung derartiger Fehler schaltet das Gerät in den Fallback-Modus.

  • Seite 571: Spannungsmessstellen-Auswahl Für Synchronisierung

    Wenn der Trennschalter QB1 geschlossen und der Trennschalter QB2 geöffnet ist, wird die Netzspannung von der Sammelschiene A abgeleitet. • Wenn der Trennschalter QB1 geöffnet und der Trennschalter QB2 geschlossen ist, wird die Netzspannung von der Sammelschiene B abgeleitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 572 Mehrere 3-phasige Spannungsmessstellen sind auf dieselbe Spannungsschnittstelle rangiert. • Die Anschlussarten dieser 3-phasigen Spannungsmessstellen sind 2 Leiter-Leiter Spg. . Beispiel: Drei 3-phasige Spannungsmessstellen sind auf dieselbe Spannungsschnittstelle U rangiert. Syn1 [MP routed to the same voltage interface, 1, de_DE] SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 573: Anwendungs- Und Einstellhinweise

    Messstelle U 3-ph 1 [ID 2] Messstelle U 1-ph 1 [ID 4] ossen ssen Geschl Offen ossen Offen Geschl Messstelle U 3-ph 2 [ID 3] Messstelle U 1-ph 2 [ID 5] ossen Offen Offen – – SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 574 – Ausw.Usyn2Inv.ungül. Beispiel Die folgenden 2 Bilder zeigen ein Beispiel für eine Spannungsmessstellen-Auswahl für die Spannungsschnitt- stellen U und U . Diese 2 Schnittstellen werden separat auf 6 Spannungsmessstellen rangiert. Syn1 Sync1 invertiert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 575 Offen Geschlo Offen/ Offen/ Offen/ Offen/ ssen geschlos geschlos geschlos geschlos Offen Offen Geschlo Offen/ Offen/ Offen/ ssen geschlos geschlos geschlos Offen Offen Offen Geschlo Offen/ Offen/ ssen geschlos geschlos SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 576: Informationen

    Datenklasse (Typ) Uparall.Ausw.# _:500 Uparall.Ausw.#:U Syn1 _:501 Uparall.Ausw.#:U Syn2 _:502 Uparall.Ausw.#:U sync.1 inv. _:503 Uparall.Ausw.#:U sync.2 inv. _:53 Uparall.Ausw.#:Bereitschaft _:300 Uparall.Ausw.#:Ausw. U Syn1 ungültig _:301 Uparall.Ausw.#:Ausw. U Syn2 ungültig _:302 Uparall.Ausw.#:Ausw.Usync1Inv.ungül. _:303 Uparall.Ausw.#:Ausw.Usyn2Inv.ungül. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 577: Synchronisierungsfunktion

    Sie können an das Gerät sowohl Leiter-Erde-Spannungen als auch Leiter-Leiter-Spannungen anschließen. Die möglichen Anschaltungen sind im Anhang aufgeführt. Die Bezeichnungen U1 und U2 dürfen nicht mit der Nummerierung der Spannungseingänge U1 bis U4 (Bild 7-116) und U1 bis U8 (Bild 7-117) verwechselt werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 578 Steuerungsfunktionen 7.8 Synchronisierungsfunktion [dw_syns01-01, 2, de_DE] Bild 7-116 Synchronisierung von Leitung und Sammelschiene, Anschluss über 4 Spannungseingänge [dw_syns02-01, 2, de_DE] Bild 7-117 Synchronisierung von Leitung und Sammelschiene, Anschluss über 6 Spannungseingänge SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 579 Wenn asynchrone Netze vorliegen und die Frequenz f2 größer als f1 ist, dann verändert sich der Winkel dα vom negativen Wert zu 0 und dann zum positiven Wert. Wie in Bild 7-119 dargestellt, ist die Drehrichtung entgegen dem Uhrzeigersinn (mathematisch positiv). Bei f2 < f1 ist die Drehrichtung im Uhrzeigersinn. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 580: Allgemeine Funktionalität

    In die folgende Blöcken kann eine Synchronisierungsstufe integriert werden (siehe Bild 7-120): • Stufensteuerung mit Mode, Zustandssteuerung, Bereitschaft und Blockierungen (Beschreibung in diesem Kapitel) • Überwachung (Beschreibung in diesem Kapitel) • Funktionsablauf zur Erteilung der Einschaltfreigabe (siehe 7.8.6 Funktionsablauf) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 581 Blockierung wird ein gestarteter Vorgang beendet und die gesamte Stufe zurückgesetzt. Um einen erneuten Einschaltvorgang zu initiieren, muss die Stufe neu gestartet werden. Die Blockierung wirkt nur auf den Prüfvorgang der Einschaltbedingungen. Die Messwerte werden weiterhin berechnet und angezeigt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 582 Die Funktionsmesswerte der Synchronisierungsfunktion werden in eigenen Fenstern für primäre, sekundäre und prozentuale Messwerte angezeigt. Spannungsmesswerte werden immer als verkettete Größen angezeigt, auch wenn die zugehörige Messstelle Leiter-Erde Spannungen erfasst. Die Funktionsmesswerte werden ermit- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 583 Die angezeigte Spannung U2 im Geräte-Display ist die Spannung von der Leistungstransformatorseite, die sich nahe des zu synchronisierenden Punktes befindet, und nicht die gemessene Spannung des Spannungswand- lers der Seite 2. Weitere Informationen finden Sie in 7.8.4.2 Anwendungs- und Einstellhinweise. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 584: Anwendungs- Und Einstellhinweise

    Schwellwerte mit Bezug zur Nennspannung (Leiter-Leiter-Spannung) einzustellen sind. [lo_hyster-01, 2, de_DE] Wenn die Synchronisierungsfunktion innerhalb der Hysterese gestartet wird, erfolgt aufgrund der minimalen und maximalen Betriebsgrenze (Parameter Min.Betriebsgrenz. Umin und Max.Betriebsgrenz. Umax) keine Zuschaltung. Wenn die Synchronisierungsfunktion innerhalb des Spannungsarbeitsbereiches SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 585 Sie eine zusätzliche Freigabe der Einschaltung für eine externe Synchronisiereinrichtung. [sc_sync_routing, 2, de_DE] Wenn Sie nach dem Start der Synchronisierung dauerhaft jedes Erreichen der Synchronisierbedingungen melden wollen, stellen Sie den Parameter Max. Dauer Sync.vorgang auf ∞ ein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 586 Wandler-Übersetzungsverhältnis automatisch berücksichtigt. Nachfolgend finden Sie 2 Beispiele zur Einstellung des Parameters Spannungsanpassung: Beispiel 1: Im elektrischen Netz ist kein Leistungstransformator zwischen den Spannungsmessstellen des zu synchron- isierenden Leistungsschalters vorhanden. Die primären Nennspannungen von 2 Seiten des elektrischen Netzes sind unterschiedlich. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 587 In diesem Beispiel stammt die angezeigte Spannung U2 auf dem Geräte-Display vom virtuellen Spannungs- wandler, nicht von U-Wdl. 2. Die Primärspannungen, Sekundärspannungen und Prozentwerte der Messwerte werden in der folgenden Tabelle dargestellt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 588 Funktion Stufenschalter im Gerät nicht verwendet wird. Das Nennüberset- zungsverhältnis des Transformators beträgt 220 kV/10 kV. [fo_ex2_V adjustment, 1, de_DE] Mit: Primäre Nennspannung von U-Wdl. 2 nenn, prim Primäre Nennspannung von U-Wdl. 1 nenn, prim Ü Übersetzungsverhältnis des Leistungstransformators SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 589 Die Schaltgruppe des Transformators ist von der Oberspannungsseite zur Unterspannungsseite definiert. Geben Sie, wenn der Referenzspannungswandler U1 (wie in Bild 7-124) auf der Oberspannungsseite des Transformators angeschlossen ist, die Phasenwinkeldrehung direkt gemäß Schaltgruppe ein. Eine Schaltgrup- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 590: Parameter

    Beispiel für den Synchrocheck bei einer Eineinhalb-Leistungsschalter-Anwendung. Wenn der Leistungsschalter QA2 geschlossen werden soll, müssen die Referenzspannungen aus mehreren mögli- chen Messstellen ausgewählt werden. Diese Messstellenauswahl ist abhängig von den Schaltzuständen aller Leistungsschalter und Trenner. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 591 Das folgende Bild zeigt die Verbindung der Funktionsgruppe Leistungsschalter mit mehreren Messstellen in DIGSI. Die ID der Messstellen ist jeweils in Klammern hinter dem Messstellennamen angezeigt. [scdynms2-211212-01.tif, 1, de_DE] Bild 7-126 Verbindung der Messstellen mit der FG Leistungsschalter SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 592 ID0 verwendet. Ist die ID0 ausgewählt, wird die Meldung (_:2311:304) Block. d. Auswahl U gesetzt. Der Synchrocheck ist blockiert. Wenn Sie den Parameter (_:5071:108) Durchsteuern aktiviert haben, ist ein unsynchronisiertes Zuschalten aber weiterhin möglich. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 593: Funktionsablauf

    Einschaltung hängt vom Stufentyp ab (siehe Kapitel 7.8.7.1 Beschreibung). Die Freigabe wird über die Meldung Freigabe Einschaltung signalisiert. Diese Meldung ist für 100 ms aktiv. Beim internen Start führt, je nach interner Startquelle, die Steuerung die eigentliche Einschaltung aus. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 594 (Signal Freigabe Einschaltung) sowie die Einschaltung selber blockieren. Die Messung arbeitet während der Blockierung weiter. Wenn die Blockierung zurückgenommen wird und die Freigabebedingungen noch erfüllt sind, so wird die Freigabe zum Einschalten gegeben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 595: Stufe Synchrocheck

    Mit dem gewählten Parameter Kontinuierliche Überwach. kann das Gerät kontinuierlich die Span- nungsdifferenz, Frequenzdifferenz und Winkeldifferenz des Leistungsschalters überwachen, auch wenn kein Auslöser für das Signal Start vorhanden ist. Währenddessen werden die Meldungen Läuft , Freigabe Einschaltung und Max. Dauer überschr. nicht ausgegeben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 596: Anwendungs- Und Einstellhinweise

    110,000 V 1:Max.Betriebsgrenz. Umax _:5071:110 Synchrocheck 1:Max. 0,00 s bis 3600,00 s; ∞ 30,00 s Dauer Sync.vorgang • _:5071:108 Synchrocheck 1:Durch- nein nein steuern • _:5071:126 Synchrocheck 1:Span- 0,500 bis 2,000 1,000 nungsanpassung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 597: Informationen

    Synchrocheck 1:>Betriebsart 'U1>U2<' _:5071:507 Synchrocheck 1:>Betriebsart 'U1<U2<' _:5071:508 Synchrocheck 1:>Betr.art Durchsteuer. _:5071:501 Synchrocheck 1:>Blk. der Einschaltung _:5071:54 Synchrocheck 1:Nicht wirksam _:5071:52 Synchrocheck 1:Zustand _:5071:53 Synchrocheck 1:Bereitschaft _:5071:328 Synchrocheck 1:Läuft _:5071:324 Synchrocheck 1:Freigabe Einschaltung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 598: Einschalten Bei Spannungsloser Leitung/Sammelschiene

    Jede dieser Bedingungen kann einzeln über Parameter oder Binäreingang wirksam geschaltet werden. Sie können auch Kombinationen parametrieren, z.B. eine Freigabe zur Einschaltung, wenn Einschlt. bei U1> & U2< oder Einschlt. bei U1< & U2> erfüllt sind. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 599: Anwendungs- Und Einstellhinweise

    Wenn mindestens ein Teil von 2 Teilen des Netzes spannungslos ist, können die Teile des Netzes mit Hilfe der folgenden Betriebsarten zusammengeschaltet werden. Die genannten möglichen Freigabebedingungen sind unabhängig voneinander und können auch kombiniert werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 600 Sicherheit als eingeschaltet angesehen werden kann. Sie müssen den Wert unterhalb der minimal zu erwartenden betrieblichen Unterspannung einstellen. Aus diesem Grunde empfiehlt Siemens einen Einstellwert von ca. 80 % der Nennspannung. Alle gemäß der para- metrierten Messstellenanschlussart angeschlossenen Spannungen werden der jeweiligen Vmin/Vmax Prüfung unterzogen.

  • Seite 601: Durchsteuern

    Der Einstellwert gibt an, unterhalb welcher Spannung ein Teil des Netzes (Abzweig oder Sammelschiene) mit Sicherheit als abgeschaltet angesehen werden kann. Siemens empfiehlt hierzu den Einstellwert von ca. 5 % der Nennspannung. Alle gemäß der parametrierten Messstellenanschlussart angeschlossenen Spannungen werden der jeweiligen Vmin/Vmax Prüfung unter- zogen.

  • Seite 602: Zusammenwirken Mit Steuerung Und Externer Ansteuerung

    Funktionsablauf). Wenn die Bedingungen erfüllt sind, dann wird das Ausgangssignal Freigabe Einschaltung abgesetzt. Das Schaltobjekt QAx der Funktions- gruppe Leistungsschalter wird nicht betätigt. Um den LS einzuschalten, muss das Ausgangssignal Freigabe Einschaltung explizit auf den Binärausgang rangiert werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 603: Parameter

    • _:5071:105 Synchrocheck 1:Einschlt. nein nein bei U1< & U2> • • _:5071:106 Synchrocheck 1:Einschlt. nein nein bei U1> & U2< • • _:5071:107 Synchrocheck 1:Einschlt. nein nein bei U1< & U2< • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 604: Informationen

    _:5071:503 Synchrocheck 1:>Start Syn.-Prozess _:5071:504 Synchrocheck 1:>Stop Syn.-Prozess _:5071:506 Synchrocheck 1:>Betriebsart 'U1<U2>' _:5071:505 Synchrocheck 1:>Betriebsart 'U1>U2<' _:5071:507 Synchrocheck 1:>Betriebsart 'U1<U2<' _:5071:508 Synchrocheck 1:>Betr.art Durchsteuer. _:5071:501 Synchrocheck 1:>Blk. der Einschaltung _:5071:54 Synchrocheck 1:Nicht wirksam SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 605 Synchrocheck 1:U Diff.zu groß (U2<U1) _:5071:319 Synchrocheck 1:f Diff.zu groß (f2>f1) _:5071:320 Synchrocheck 1:f Diff.zu groß (f2<f1) _:5071:321 Synchrocheck 1:α Diff.zu groß (α2>α1) _:5071:322 Synchrocheck 1:α Diff.zu groß (α2<α1) _:5071:304 Synchrocheck 1:Max. Dauer überschr. _:5071:323 Synchrocheck 1:Parametrierfehler SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 606: Benutzerdefinierter Funktionsblock [Steuerung]

    Die Voreinstellung für den Zustand der Eingänge ist 1, d.h. die Schaltbefehle sind nicht verriegelt. Sie können jedes benutzerdefinierte Signal (z.B. SPS, DPC, INC) im Funktionsblock instanziieren und die Meldungen entsprechend rangieren (siehe folgendes Bild). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 607: Anwendungs- Und Einstellhinweise

    Modus. Die Parametereinstellungen Prüfung der Schalthoheit und Prfg., ob Stellung erreicht beeinflussen alle im Funktionsblock instantiierten Controllables. Andere Signaltypen werden von diesen Parametern und Objekten nicht beeinflusst. Die Parametereinstellung Prüfe Schalth. für Modus hingegen wirkt auf das Controllable Modus (steuerbar) des Funktionsblocks. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 608: Parameter

    Wenn Sie den Parameter Prüfe Schalth. für Modus auf ja einstellen, wird der Schaltbefehl nur bei zutreffender Schalthoheit ausgeführt (siehe Kapitel 7.4.1 Befehlsprüfungen und Schaltfehlerschutz). Parameter 7.9.4 Adr. Parameter Einstellmöglichkeiten Voreinstellung Ben.def.St.FB# • _:104 Ben.def.St.FB#:Prüfung nein der Schalthoheit • • erweitert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 609: Informationen

    Ben.def.St.FB#:>Sch.hoheit Vor-Ort _:504 Ben.def.St.FB#:>Sch.hoheit Fern _:505 Ben.def.St.FB#:>Sch.mod. verriegelt _:506 Ben.def.St.FB#:>Sch.mod. unverriegelt _:51 Ben.def.St.FB#:Modus (steuerbar) _:52 Ben.def.St.FB#:Zustand _:53 Ben.def.St.FB#:Bereitschaft _:302 Ben.def.St.FB#:Schalthoheit Station _:308 Ben.def.St.FB#:Aktiv. Schlt.h. 1 _:309 Ben.def.St.FB#:Aktiv. Schlt.h. 2 _:310 Ben.def.St.FB#:Aktiv. Schlt.h. 3 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 610 Steuerungsfunktionen 7.9 Benutzerdefinierter Funktionsblock [Steuerung] Information Datenklasse (Typ) _:311 Ben.def.St.FB#:Aktiv. Schlt.h. 4 _:312 Ben.def.St.FB#:Aktiv. Schlt.h. 5 _:313 Ben.def.St.FB#:Schalthoheit _:314 Ben.def.St.FB#:Schaltmodus SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 611: Cfc-Plan-Parameter

    Zum Gruppieren der CFC-Plan-Parameter eignen sich die benutzerdefinierten Funktionsgruppen und die benutzerdefinierten Funktionen. In der DIGSI-Informationsrangierung können Sie anwendungsspezifisch den jeweiligen Funktionsblock umbenennen und den Parameterwert ändern. [sc_cfc_param, 1, de_DE] Bild 7-136 CFC-Plan-Parameter innerhalb der Informationsrangierung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 612: Anwendungs- Und Einstellhinweise

    _:105 CFC Par. Gltk.:Wert -10000000000,000 % bis 100,000 % 10000000000,000 % Informationen 7.10.5 Information Datenklasse (Typ) CFC Par. Bool _:305 CFC Par. Bool:Parameterwert Information Datenklasse (Typ) CFC Param. Integer _:305 CFC Param. Integer:Parameterwert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 613 Steuerungsfunktionen 7.10 CFC-Plan-Parameter Information Datenklasse (Typ) CFC Par. Gltk. _:305 CFC Par. Gltk.:Parameterwert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 614: Transformatorstufenschalter

    Das Controllable Position enthält auch Parameter. Wenn Sie die Parameter ändern wollen, müssen Sie das Controllable in der DIGSI-Informationsmatrix auswählen und über den Eigenschaften-Dialog die Einstellungen vornehmen. Die Steuerung der Stufen erfolgt über die Befehle Höherbefehl und Tieferbefehl, die Sie mit je einem Binärausgang verbinden müssen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 615 • 1 bedeutet Höher stufen • 0 bedeutet Tiefer stufen [sc_tap_changer_CFC_function key, 1, de_DE] Bild 7-139 CFC-Plan Mit diesem CFC-Plan können Sie durch Drücken der Funktionstasten den Transformatorstufenschalter stufen- weise herauf- oder heruntersteuern. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 616 Die Laufzeit des Motorantriebes kann vom Gerät überwacht werden. Diese Funktion dient dazu, Fehlfunkti- onen des Motorantriebes während des Schaltvorganges zu identifizieren und gegebenenfalls Aktionen auszu- lösen. Um die Motorüberwachungszeit zu nutzen, müssen Sie das Motorlaufsignal rangieren (höchster Binäreingang) und die richtige Motorlaufzeit einstellen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 617 Einen Sonderfall stellt der Wert Null bei unerwarteter Unterbrechung der Hilfsspannung dar. Eine ungültige Stufenschalterposition ohne zugehörigen Stellbefehl wird im Controllable Position nur als ungültige Stufen- position signalisiert. [lo_tcmoue, 3, de_DE] Bild 7-143 Logik der Positions- und Motorüberwachung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 618: Anwendungs- Und Einstellhinweise

    Sie können auf die Statistikwerte über die Bedienkonsole am Gerät (Messwerte/Statistik), über DIGSI oder über diverse Kommunikationsprotokolle zugreifen. 7.11.2 Anwendungs- und Einstellhinweise Parameter der Funktionsgruppe Transformatorstufenschalter [scstuslt-100713-01.tif, 2, de_DE] Bild 7-144 Parameter des Stufenschalters SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 619 Wenn diese Stufenschalterpositionen mit dem Suffix a und c bzw. + und - bezeichnet werden und keinen zusätzlichen Schaltimpuls benötigen, passen Sie die Parameter für die Rückmelde- und Motorüberwa- chungszeit auf die tatsächliche Motorlaufzeit bei Durchfahrung einer Durchlaufstellung an. Siemens empfiehlt die Parametrierung mit Erfassung des Motorlaufkontaktes.
  • Seite 620 Parameter: Maximalwert • Voreinstellung Maximalwert = 15 Die Parameter Minimalwert und Maximalwert werden initial von DIGSI 5 auf Basis der Stufenkodierung, der Stufenanzahl und des Offset der Stufenanzeige berechnet. Sie repräsentieren den erlaubten SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 621 Die Stufenschalterposition kann auch über ein GOOSE-Signal (BSC) oder einen 20-mA-Messumformereingang rangiert werden. Weitere Informationen hierzu finden Sie im Dokument Erfassung des Transformatorstufenschalters mittels analogen Messumformereingang bei SIPROTEC 5 im Download-Bereich unter SIPROTEC 5 und DIGSI 5 Downloads → SIPROTEC5 General → Application Notes → Control .
  • Seite 622 BE2, BE3, BE4, BE5, BE6 und BE7 für das Motorlaufsignal. Stufenkodierungstyp: Stufenanzahl: Bit-Anzahl zur Stufenkod.: Offset der Stufenanzeige: Motorlaufsignal (höchster Binäreingang): Individueller Stufenkodierungstyp (Tabelle) Mit der Parametereinstellung Tabelle können Sie einen individuellen Stufenkodierungstyp festlegen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 623 Folgende Tabelle zeigt die Rangierung von 3 Binäreingängen (BE1 bis BE3) mit 7 Transformatorstufenstel- lungen mit den Bezeichnungen -3 bis 3. Die Kodierung erfolgt mit BCD mit Vorzeichen. Tabelle 7-38 Rangierung der Binäreingänge (Stufenkodierungstyp BCD mit Vorzeichen) Beispiel Stufenschalter – – – SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 624 Mit diesem Parameter legen Sie die Software-Filterzeit für die Stufenstellungserfassung fest. Der Wertebereich geht von 0 ms bis 100000 ms. Innerhalb dieser Zeit werden kurze Änderungen an den Binärein- gängen unterdrückt. Parameter: Filter retriggern • Voreinstellung Filter retriggern = ja SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 625: Parameter (Eigenschaften-Dialog)

    Stufenschalter:Steuer- nur Status SBO mit ungsmodell Rück.übw. • direkt ohne Rück.übw. • SBO ohne Rück.übw. • direkt mit Rückm.übw. • SBO mit Rück.übw. _:109 Stufenschalter:SBO-Zeit- 0,01 s bis 1800,00 s 30,00 s überschreitung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 626: Stufenschalter

    _:500 Stufenschalter:>Erfassungssperre _:501 Stufenschalter:>Freigabe _:507 Stufenschalter:>Sch.hoheit Vor-Ort _:508 Stufenschalter:>Sch.hoheit Fern _:509 Stufenschalter:>Sch.mod. verriegelt _:510 Stufenschalter:>Sch.mod. unverriegelt _:504 Stufenschalter:>Reset Erf.sp&Nachf. _:53 Stufenschalter:Bereitschaft _:301 Stufenschalter:Höchstposit. erreicht _:302 Stufenschalter:Tiefstposit. erreicht _:308 Stufenschalter:Position _:305 Stufenschalter:Höherbefehl _:306 Stufenschalter:Tieferbefehl SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 627 Stufenschalter:Positionsfehler _:312 Stufenschalter:S.sp.zä. _:313 Stufenschalter:Schalthoheit _:314 Stufenschalter:Schaltmodus _:319 Stufenschalter:Fehler zurücksetzen _:317 Stufenschalter:Schalthoheit Station _:320 Stufenschalter:Aktiv. Schlt.h. 1 _:321 Stufenschalter:Aktiv. Schlt.h. 2 _:322 Stufenschalter:Aktiv. Schlt.h. 3 _:323 Stufenschalter:Aktiv. Schlt.h. 4 _:324 Stufenschalter:Aktiv. Schlt.h. 5 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 628 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 629: Schutz- Und Automatikfunktionen

    8.13 Hochstrom-Schnellabschaltung 8.14 Vektorsprungschutz 8.15 Überfrequenzschutz 8.16 Unterfrequenzschutz 8.17 Frequenzänderungsschutz 8.18 Leistungsschutz (P, Q) 3-phasig 8.19 Kraftwerksentkupplungs-Schutz 8.20 Leistungsschalter-Versagerschutz 8.21 Leistungsschalter-Rückzündeschutz 8.22 Schnellauslösung bei Zuschaltung auf Fehler 8.23 Drehfeldumschaltung 8.24 Spannungsmessstellen-Auswahl 8.25 Lichtbogenschutz SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 630: Anlagendaten

    8.1 Anlagendaten Anlagendaten Übersicht 8.1.1 Die Anlagendaten sind in jedem SIPROTEC 5-Gerät vorhanden und können nicht gelöscht werden. Sie finden sie in DIGSI unter Parameter → Anlagendaten. Struktur der Anlagendaten 8.1.2 Die Anlagendaten enthalten den Block Allgemein und die Messstellen des Gerätes. Das folgende Bild zeigt...

  • Seite 631: Anwendungs- Und Einstellhinweise - Allgemeine Parameter

    Empfohlener Einstellwert (_:2311:101) Drehfeldrichtung= L1 L2 L3 Mit dem Parameter Drehfeldrichtung stellen Sie die Phasenfolge (L1 L2 L3) oder (L1 L3 L2) ein. Der Einstellwert gilt für das gesamte SIPROTEC 5-Gerät. Stellen Sie den Parameter in den Anlagendaten unter Allgemein ein.
  • Seite 632 230 V ausgelegt. Deshalb wird die Spannung an der offenen Dreieckswick- lung (500 V) über einen ohmschen Teiler 5:2 herunter geteilt. Damit gilt für die Berechnung des Anpassfaktors die sekundäre Spannung von 200 V. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 633 Im Kapitel A.7 Anschlussbeispiele der Spannungswandler für modulare Geräte finden Sie Anschlussbeispiele für Spannungswandler. Die Anschlussbeispiele unterstützen Sie bei der Auswahl der Anschlussart. Parameter: Getauschte Phasen • Voreinstellwert (_:8911:106) Getauschte Phasen = kein SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 634: Anwendungs- Und Einstellhinweise Für Die Messstelle Spannung 1-Phasig (U-1Ph)

    Ermittlung der Abtastfrequenz einbezogen. Hierzu sollten nach Möglichkeit nur 3-phasige Messstellen herangezogen werden. Siemens empfiehlt, die Voreinstellung beizubehalten. Hinweis: Beachten Sie, dass sich bei der Abtastfrequenznachführung das gesamte Gerät auf die ermittelte Abtastfrequenz einstellt. D.h. alle Kanäle aller Messstellen arbeiten mit der zentral ermittelten Abtastfrequenz.

  • Seite 635: Anwendungs- Und Einstellhinweise Für Die Messstelle Spannung

    Spannungskanals automatisch auf diesen zurückgeschaltet. Wenn Sie diese Spannung rangieren, arbeiten die Schutzfunktionen mit der Sternpunkt-Verlagerungsspannung. Wenn Sie diese Spannung rangieren, arbeiten die Schutzfunktionen mit der direkt an der offenen Dreieckswicklung des Spannungs- wandlers gemessenen Spannung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 636: Anwendungs- Und Einstellhinweise Für Die Messstelle Strom 3-Phasig (I-3Ph)

    Der Parameter ID der Messstelle ist schreibgeschützt und zeigt die ID der Messstelle an. Wenn Sie mehrere Messstellen benutzen, wird die ID der Messstelle fortlaufend hochgezählt. Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu siehe 3.3 Abtastfrequenznachführung und...
  • Seite 637 Ermittlung der Abtastfrequenz einbezogen. Hierzu sollten nach Möglichkeit nur 3-phasige Messstellen herangezogen werden. Siemens empfiehlt, die Voreinstellung beizubehalten. Hinweis: Beachten Sie, dass sich bei der Abtastfrequenznachführung das gesamte Gerät auf unterschiedliche Abtastfrequenzen entsprechend der Frequenznachführgruppen einstellt. D.h. die Kanäle der Messstellen arbeiten mit der ermittelten Abtastfrequenz der Frequenznachführgruppen.
  • Seite 638 Voreinstellwert (_:8881:109) Wandlerfehler B = 15,0 Der Parameter Wandlerfehler B berücksichtigt den Wandlerfehler bei Nennüberstromfaktor zuzüglich eines Sicherheitsfaktors. Er ergibt sich aus der Zahl vor dem P der Wandlerdaten. Parameter: Amplitudenkorrektur • Voreinstellwert (_:3841:103) Amplitudenkorrektur = 1,000 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 639: Anwendungs- Und Einstellhinweise Für Die Messstelle Strom 1-Phasig (I 1-Ph)

    Ferner stehen noch 2 Frequenzmesswerte zur Verfügung. Der Messwert f Sys zeigt die aktuelle Frequenz der Anlage an und der Messwert f N.führ die augenblicklich eingestellte Abtastfrequenz. Siemens empfiehlt, beide Messwerte als Störschriebkanal zu rangieren. Anwendungs- und Einstellhinweise für die Messstelle Strom 1‑phasig (I 1-ph) 8.1.7...

  • Seite 640: Messstellenfreischaltung

    Der Parameter ID der Messstelle ist schreibgeschützt und zeigt die ID der Messstelle an. Wenn Sie mehrere Messstellen benutzen, wird die ID der Messstelle fortlaufend hochgezählt. Ab der Plattformversion V07.80 können Sie in SIPROTEC 5-Geräten Messstellen in Frequenznachführgruppen zusammenfassen. Dabei bestimmt jede Frequenznachführgruppe ihre eigene Abtastfrequenz. Weiterführende Informationen dazu finden Sie in 3.3 Abtastfrequenznachführung und...

  • Seite 641: Beschreibung

    Funktionen in der FG Leistungsschalter verwendet. D.h. die Funktionsmess- werte werden durch die Freischaltung nicht auf 0 gesetzt. Wenn in der FG Leistungsschalter ein Leistungs- schalter-Versagerschutz instanziiert ist, empfiehlt Siemens bei Stromprüfungen die Blockierung der Funktion. 8.1.8.2...

  • Seite 642: Anwendungs- Und Einstellhinweise

    Wert sicher unterschreitet. Wenn bei abgeschalteter Leitung/Abzweig parasitäre Ströme, z.B. durch Induktion, ausgeschlossen sind, können Sie den Wert sehr empfindlich einstellen, z.B. auf 0,050 A sekundär. Wenn keine besonderen Anforderungen vorliegen, empfiehlt Siemens, den Einstellwert von 0,100 A sekundär beizubehalten.
  • Seite 643 Schutz-Funktionsgruppe 1 HINWEIS Wenn Sie die Messstelle I-3ph 1 freischalten, müssen Sie sicherstellen, dass kein Strom über M1 in den Abzweig hinein fließt. Ansonsten führt das zu einer Fehlauslösung der Funktion Leitungsdifferential- schutz. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 644: Parameter

    I-Wandler 3-ph:>Freischaltung ein _:8881:501 I-Wandler 3-ph:>Freischaltung aus _:8881:308 I-Wandler 3-ph:Freischalten _:8881:322 I-Wandler 3-ph:Freischaltung über BE _:8881:324 I-Wandler 3-ph:Freischalt.über Steu. _:8881:319 I-Wandler 3-ph:Phasen AB getauscht _:8881:320 I-Wandler 3-ph:Phasen BC getauscht _:8881:321 I-Wandler 3-ph:Phasen AC getauscht SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 645: Parameter

    0,010 bis 10,000 1,000 tudenkorrektur • _:3811:108 Spannungswdl.1:Phase U L1 • U L2 • U L3 • U L12 • U L23 • U L31 • • Spannungswdl.2 _:3812:103 Spannungswdl.2:Ampli- 0,010 bis 10,000 1,000 tudenkorrektur SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 646 50,000 V wert Freigabe _:2521:102 Überw. Sym. U:Schwell- 0,58 bis 0,95 0,75 wert Min/Max _:2521:6 Überw. Sym. U:Auslöse- 0,00 s bis 100,00 s 5,00 s verzögerung Überw.Phsfol.U • _:2581:1 Überw.Phsfol.U:Modus • • Test SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 647 L1 L2 Wandler IN _:8881:104 I-Wandler 3-ph:Nenn- 1,0 A bis 100000,0 A 1000,0 A strom, primär • _:8881:105 I-Wandler 3-ph:Nenn- strom, sekundär • • _:8881:119 I-Wandler 3-ph:Strombe- 100 x Inenn 100 x Inenn reich SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 648 Stromwandler 4:Amplitu- 0,010 bis 10,000 1,000 denkorrektur • _:3844:117 Stromwandler 4:Phase I L1 • I L2 • I L3 • • INempf • Überw. Sym. I • _:2491:1 Überw. Sym. I:Modus • • Test SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 649: Informationen

    _:2401:1 Über.ADW Sum.I:Modus • • Test Informationen 8.1.10 Information Datenklasse (Typ) Allgemein _:2311:500 Allgemein:>Drehfeld umschalten _:2311:501 Allgemein:>Phasen tauschen Allgemein _:2311:319 Allgemein:Drehfeld L1 L2 L3 _:2311:320 Allgemein:Drehfeld L1 L3 L2 _:2311:321 Allgemein:Freq. n.im Arbeitsber. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 650 I-Wandler 3-ph:Phasen BC getauscht _:8881:321 I-Wandler 3-ph:Phasen AC getauscht Stromwandler 1 _:3841:300 Stromwandler 1:Abtastwerte Strom Stromwandler 2 _:3842:300 Stromwandler 2:Abtastwerte Strom Stromwandler 3 _:3843:300 Stromwandler 3:Abtastwerte Strom Stromwandler 4 _:3844:300 Stromwandler 4:Abtastwerte Strom SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 651 Überw. Summe I:Nicht wirksam _:2431:52 Überw. Summe I:Zustand _:2431:53 Überw. Summe I:Bereitschaft _:2431:71 Überw. Summe I:Störung Über.ADW Sum.I _:2401:82 Über.ADW Sum.I:>Blockierung Funktion _:2401:54 Über.ADW Sum.I:Nicht wirksam _:2401:52 Über.ADW Sum.I:Zustand _:2401:53 Über.ADW Sum.I:Bereitschaft _:2401:71 Über.ADW Sum.I:Störung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 652: Überspannungsschutz Mit 3-Phasiger Spannung

    Überspannungsschutz vorkonfiguriert. In dieser Funktion können die folgenden Stufen gleichzeitig betrieben werden: • 3 Stufen Unabhängiger Überspannungsschutz • 2 Stufen Abhängiger Überspannungsschutz Nicht vorkonfigurierte Stufen werden in der nachfolgenden Abbildung grau dargestellt. [dw_3-phase_ovp, 5, de_DE] Bild 8-7 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 653: Beschreibung

    Mit dem Parameter Messverfahren legen Sie fest, ob die Stufe mit dem Wert Grundschwingung oder Effektivwert arbeitet: • Messung Grundschwingung: Dieses Messverfahren verarbeitet die Abtastwerte der Spannung und filtert numerisch die Grundschwin- gung heraus. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 654: Anwendungs- Und Einstellhinweise

    Beschreibung Wenn Oberschwingungen oder transiente Spannungsspitzen unterdrückt Grundschwingung werden sollen, wählen Sie dieses Messverfahren. Siemens empfiehlt dieses Messverfahren als Standardeinstellung. Wenn Oberschwingungen durch die Stufe zu berücksichtigen sind (z.B. an Effektivwert Kondensatorbänken), wählen Sie dieses Messverfahren. Stellen Sie für dieses Messverfahren den Schwellwert der Stufe nicht unter 10 V ein.
  • Seite 655 Wählen Sie die Einstellung für Schutzapplikationen oder zur Überwachung 1 aus 3 des Spannungsbandes. Siemens empfiehlt die Einstellung 1 aus 3 als Standardeinstellung. Sie entspricht dem Verhalten der Funktion in den Vorgängergenerationen (SIPROTEC 4, SIPROTEC 3). Wenn die Stufe zur Netzentkupplung z.B. bei Windparks verwendet wird, 3 aus 3 wählen Sie diese Einstellung.

  • Seite 656: Parameter

    Wenn Sie stationäre Überspannungen erfassen wollen, stellen Sie den Schwellwert der 1. Überspan- nungsschutz-Stufe etwas über das zulässige Spannungsband. Eine typische Einstellung ist 1,10 bis 1,15 der Generatorspannung. Siemens empfiehlt, in DIGSI die Einstellung mit Primärwerten oder per Unit- Werten einzustellen, da die Umrechnung in Sekundärwerte automatisch erfolgt. Eine Wandlerfehlanpas- sung wird automatisch berücksichtigt.

  • Seite 657: Informationen

    Informationen Information Datenklasse (Typ) Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Unabhängig 1 _:181:81 Unabhängig 1:>Blockierung Stufe _:181:54 Unabhängig 1:Nicht wirksam _:181:52 Unabhängig 1:Zustand _:181:53 Unabhängig 1:Bereitschaft _:181:55 Unabhängig 1:Anregung _:181:300 Unabhängig 1:Anregung Schleife L12 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 658 Unabhängig 2:Nicht wirksam _:182:52 Unabhängig 2:Zustand _:182:53 Unabhängig 2:Bereitschaft _:182:55 Unabhängig 2:Anregung _:182:300 Unabhängig 2:Anregung Schleife L12 _:182:301 Unabhängig 2:Anregung Schleife L23 _:182:302 Unabhängig 2:Anregung Schleife L31 _:182:56 Unabhängig 2:Auslöseverz. abgelauf. _:182:57 Unabhängig 2:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 659: Überspannungsschutz Mit Beliebiger Spannung

    Die Funktion Überspannungsschutz mit beliebiger Spannung ist werkseitig mit 2 Stufen vorkonfiguriert. Innerhalb der Funktion lassen sich maximal 3 Stufen gleichzeitig betreiben. Die Stufen sind identisch aufge- baut. [dw_ovp_uxs, 1, de_DE] Bild 8-9 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 660: Stufenbeschreibung

    Dieses Messverfahren bestimmt die Spannungsamplitude aus den Abtastwerten nach der Definitionsglei- chung des Effektivwertes. Oberschwingungen werden mitbewertet. Messwert Mit dem Parameter Messwert wählen Sie aus, ob die Stufe mit einer gemessenen (direkt angeschlossenen) Spannung oder mit einer berechneten Leiter-Leiter-Spannung arbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 661: Anwendungs- Und Einstellhinweise

    Beschreibung Wenn Oberschwingungen oder transiente Spannungsspitzen unterdrückt Grundschwingung werden sollen, wählen Sie dieses Messverfahren. Siemens empfiehlt dieses Messverfahren als Voreinstellung. Wenn Oberschwingungen durch die Stufe zu berücksichtigen sind (z.B. an Effektivwert Kondensatorbänken), wählen Sie dieses Messverfahren. Stellen Sie den Schwellwert der Auslösestufe bei diesem Messverfahren nicht unter 10 V ein.

  • Seite 662: Parameter

    über den Parameter Blk. Ausl. & Fehleraufz. deaktiviert werden. 8.3.5 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Stufe 1 • _:391:1 Stufe 1:Modus • • Test • _:391:2 Stufe 1:Blk. Ausl. & Fehler- nein nein aufz. • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 663: Informationen

    _:392:6 Stufe 2:Auslöseverzögerung 0,00 s bis 60,00 s 0,50 s Informationen 8.3.6 Information Datenklasse (Typ) Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Stufe 1 _:391:81 Stufe 1:>Blockierung Stufe _:391:54 Stufe 1:Nicht wirksam _:391:52 Stufe 1:Zustand SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 664 _:391:56 Stufe 1:Auslöseverz. abgelauf. _:391:57 Stufe 1:Auslösemeldung Stufe 2 _:392:81 Stufe 2:>Blockierung Stufe _:392:54 Stufe 2:Nicht wirksam _:392:52 Stufe 2:Zustand _:392:53 Stufe 2:Bereitschaft _:392:55 Stufe 2:Anregung _:392:56 Stufe 2:Auslöseverz. abgelauf. _:392:57 Stufe 2:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 665: Unterspannungsschutz Mit 3-Phasiger Spannung

    (siehe Bild 8-11). Wenn die verwendete Schutzfunktionsgruppe keine Strommessung hat, können Sie das Stromkriterium nur über das entsprechende binäre Eingangssignal als erfüllt setzen. [dw_stru_3p, 5, de_DE] Bild 8-11 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 666: Stufe Mit Unabhängiger Kennlinie

    Schutz- und Automatikfunktionen 8.4 Unterspannungsschutz mit 3-phasiger Spannung Stufe mit unabhängiger Kennlinie 8.4.3 8.4.3.1 Beschreibung Logik der Stufe [lo_uvp_3phs_stage-control, 4, de_DE] Bild 8-12 Logikdiagramm Stufensteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 667 Wenn der Messwert auf Leiter-Leiter eingestellt ist, werden die Messglieder gemeldet, die angeregt haben. Anregestabilisierung Zur Aktivierung der Anregestabilisierung stellen Sie den Parameter Stabilisierungszähler auf einen Wert ungleich 0 ein. Wenn die Eingangsspannung den Schwellwert dauerhaft für eine bestimmte Anzahl SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 668: Anwendungs- Und Einstellhinweise

    Anwendungs- und Einstellhinweise Parameter: Messverfahren • Empfohlener Einstellwert (_:421:8) Messverfahren = Grundschwingung Mit dem Parameter Messverfahren legen Sie fest, ob die Stufe mit der Grundschwingung (Standardver- fahren = Voreinstellung) oder dem berechneten Effektivwert arbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 669 Leiter-Leiter generell das Spannungsband überwachen wollen, behalten Sie die Vorein- stellung Leiter-Leiter bei. Bei Erdschlüssen spricht die Funktion nicht an. Siemens empfiehlt den Messwert Leiter-Leiter als Standardeinstellung. Wenn Sie Spannungsunsymmetrien oder Überspannungen infolge von Leiter-Erde Erdschlüssen erfassen möchten, wählen Sie die Einstellung Leiter-Erde.
  • Seite 670 Verwenden Sie diese Einstellung für Schutzapplikationen oder zur Überwa- 1 aus 3 chung des Spannungsbandes. Siemens empfiehlt die Einstellung 1 aus 3 als Standardeinstellung. Sie entspricht dem Verhalten der Funktion in den Vorgängergenerationen (SIPROTEC 4, SIPROTEC 3). Wenn die Stufe zur Netzentkupplung z.B. bei Windparks verwendet wird, 3 aus 3 wählen Sie diese Einstellung.

  • Seite 671: Parameter

    • Empfohlener Einstellwert (_:2311:101) Schwellwert I> = 0,05 A Über den Parameter Schwellwert I> kann der Leistungsschalter als geschlossen erkannt werden. Siemens empfiehlt die Einstellung des Parameters Schwellwert I> auf 5 % des Nennstroms. Bei einem sekundären Wandlernennstrom von 1 A ergibt sich für den Schwellwert I> der sekundäre Einstellwert von 0,05 A.
  • Seite 672 • _:422:8 Unabhängig 2:Messver- Grundschwingung Grundschwin- fahren gung • Effektivwert • _:422:101 Unabhängig 2:Anrege- 1 aus 3 1 aus 3 modus • 3 aus 3 • _:422:102 Unabhängig 2:Anrege- nein nein verzögerung • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 673: Informationen

    Unabhängig 2:Nicht wirksam _:422:52 Unabhängig 2:Zustand _:422:53 Unabhängig 2:Bereitschaft _:422:55 Unabhängig 2:Anregung _:422:300 Unabhängig 2:Anregung Schleife L12 _:422:301 Unabhängig 2:Anregung Schleife L23 _:422:302 Unabhängig 2:Anregung Schleife L31 _:422:56 Unabhängig 2:Auslöseverz. abgelauf. _:422:57 Unabhängig 2:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 674: Stufe Mit Abhängiger Kennlinie, Amz

    Schutz- und Automatikfunktionen 8.4 Unterspannungsschutz mit 3-phasiger Spannung Stufe mit abhängiger Kennlinie, AMZ 8.4.4 8.4.4.1 Beschreibung Logik der Stufe [lo_UVP3ph_in_stage control, 4, de_DE] Bild 8-14 Logikdiagramm der Stufensteuerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 675 Mit dem Parameter Messwert definieren Sie, ob die Stufe die Leiter-Leiter-Spannungen U und U oder die Leiter-Erde-Spannungen U und U bewertet. Wenn der Messwert auf Leiter-Leiter eingestellt ist, werden die Messglieder gemeldet, die angeregt haben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 676 Die abhängige Verzögerung wird mit folgender Formel berechnet: [fo_uvp_3ph_inverse, 2, de_DE] Mit: Abhängige Verzögerung Zeitmultiplikator (Parameter Zeitmultiplikator) Gemessene Unterspannung Schwellwert (Parameter Schwellwert) Schwellwert Kennlinienkonstante k (Parameter Kennlinienkonstante k) α Kennlinienkonstante α (Parameter Kennlinienkonstante α) Kennlinienkonstante c (Parameter Kennlinienkonstante c) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 677 Mindeststrom (Schwellwert I>) überschritten ist. Ein Strom unterhalb des Mindeststroms wirkt blockierend auf die Stufen. Das Stromkriterium kann auch über das binäre Eingangssignal >Stromkriterium als erfüllt gesetzt werden. Das erfüllte Stromkriterium wird gemeldet. Bild 8-15 veranschaulicht den Einfluss des Stromkriteriums. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 678: Anwendungs- Und Einstellhinweise

    Leiter-Leiter generell das Spannungsband überwachen wollen, behalten Sie die Vorein- stellung Leiter-Leiter bei. Bei Erdschlüssen spricht die Funktion nicht an. Siemens empfiehlt den Messwert Leiter-Leiter als Standardeinstellung. Wenn Sie Spannungsunsymmetrien oder Überspannungen infolge von Leiter-Erde Erdschlüssen erfassen möchten, wählen Sie die Einstellung Leiter-Erde.
  • Seite 679 Schutz- und Automatikfunktionen 8.4 Unterspannungsschutz mit 3-phasiger Spannung Mit dem Parameter Anregefaktor können Sie den Anregewert ändern. Siemens empfiehlt, den Voreinstell- wert des Parameters Anregefaktor zu verwenden, um eine lange Auslöseverzögerung nach der Anregung zu vermeiden. Geben Sie den Schwellwert (Anregeschwelle) und den Anregefaktor für die spezifische Anwendung an.
  • Seite 680 Rücksetzen gewünscht ist. Bei Netzbedingungen mit intermittierenden Fehlern oder schnell aufeinanderfolgenden Fehlern empfiehlt Siemens, die Rücksetzzeit auf einen geeigneten Wert > 0 s zu setzen, um eine Auslösung sicherzustellen. Ansonsten empfiehlt Siemens, den Voreinstellwert beizubehalten, um ein möglichst schnelles Rücksetzen der Funktion zu gewährleisten.

  • Seite 681: Parameter

    Das binäre Eingangssignal >Offen des Funktionsblocks Spannungswandler-Schutzschalter ist mit dem Spannungswandler-Schutzschalter verbunden (siehe 9.3.3.1 Funktionsübersicht). Parameterwert Beschreibung Die Schutzstufe wird blockiert (= Voreinstellung). Siemens empfiehlt, die Voreinstellung zu verwenden. Die Schutzstufe wird nicht blockiert. nein Parameter: Stromkriterium • Empfohlener Einstellwert (_:2311:104) Stromkriterium = ein Die Spannungswandler sind je nach Anlage speiseseitig oder auf der Seite des Abzweigs angeordnet.

  • Seite 682: Informationen

    Abhängig #:Nicht wirksam _:52 Abhängig #:Zustand _:53 Abhängig #:Bereitschaft _:55 Abhängig #:Anregung _:300 Abhängig #:Anregung Schleife L12 _:301 Abhängig #:Anregung Schleife L23 _:302 Abhängig #:Anregung Schleife L31 _:56 Abhängig #:Auslöseverz. abgelauf. _:57 Abhängig #:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 683: Unterspannungsschutz Mit Beliebiger Spannung

    Innerhalb der Funktion lassen sich maximal 3 Stufen gleichzeitig betreiben. Die Stufen sind identisch aufge- baut. Die Schutzfunktion ist so aufgebaut, dass ein Stromkriterium die Unterspannungsschutzstufen übergreifend beeinflussen kann (siehe Bild 8-17). [dw_stuvux, 1, de_DE] Bild 8-17 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 684: Stufenbeschreibung

    Mit dem Parameter Messverfahren legen Sie fest, ob die Stufe mit der Grundschwingung oder mit dem berechneten Effektivwert arbeitet. • Messung der Grundschwingung: Dieses Messverfahren verarbeitet die Abtastwerte der Spannung und filtert numerisch die Grundschwin- gung heraus. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 685: Anwendungs- Und Einstellhinweise

    Beschreibung Wenn Oberschwingungen oder transiente Spannungsspitzen unterdrückt Grundschwingung werden sollen, wählen Sie dieses Messverfahren. Siemens empfiehlt diesen Parameterwert als Standardeinstellung. Wenn Oberschwingungen durch die Stufe zu berücksichtigen sind (z.B. an Effektivwert Kondensatorbänken), wählen Sie dieses Messverfahren. Stellen Sie für dieses Messverfahren den Schwellwert der Auslösestufe nicht unter 10 V ein.
  • Seite 686 Empfohlener Einstellwert (_:2311:101) Stromkriterium = ein Parameterwert Beschreibung Aufgrund der Anwendung ist es sinnvoll, dass die Stufe nur aktiv ist (d.h. nicht blockiert), wenn ein bestimmter Stromfluss vorliegt (siehe Hinweis). Eine Stromflussüberwachung ist für diese Anwendung nicht sinnvoll. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 687: Parameter

    1,01 bis 1,20 1,05 hältnis _:571:6 Stufe 1:Auslöseverzöge- 0,00 s bis 60,00 s 3,00 s rung Stufe 2 • _:572:1 Stufe 2:Modus • • Test • _:572:2 Stufe 2:Blk. Ausl. & nein nein Fehleraufz. • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 688: Informationen

    _:571:56 Stufe 1:Auslöseverz. abgelauf. _:571:57 Stufe 1:Auslösemeldung Stufe 2 _:572:81 Stufe 2:>Blockierung Stufe _:572:54 Stufe 2:Nicht wirksam _:572:52 Stufe 2:Zustand _:572:53 Stufe 2:Bereitschaft _:572:55 Stufe 2:Anregung _:572:56 Stufe 2:Auslöseverz. abgelauf. _:572:57 Stufe 2:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 689: Spannungsänderungsschutz

    Die allgemeine Funktionalität wirkt stufenübergreifend auf der Funktionsebene. Die Ausgangslogik Sammelmeldungen erzeugt durch logisches ODER aus den stufenselektiven Meldungen die folgenden Sammelmeldungen für die Schutzfunktion: • Anregung • Auslösung [dw_dVdt structure, 1, de_DE] Bild 8-19 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 690: Allgemeine Funktionalität

    13.12 Spannungsänderungsschutz. Wenn Sie keine besonders kurze Ansprechzeit benötigen, empfiehlt Siemens die Verwendung des Voreinstell- wertes. Der Voreinstellwert ist ein praktikabler Kompromiss aus Messgenauigkeit und Anregezeit. Ein Mess- fenster von weniger als 5 Perioden beeinflusst die Genauigkeit des berechneten dU/dt-Wertes.

  • Seite 691: Stufenbeschreibung

    Die Stufe dU/dt fallend wird verwendet, um eine fallende Netzspannung zu erkennen, und die Stufe dU/dt steigend, um eine steigende Netzspannung zu erkennen. Der Schwellwert dU/Sekunde wird als absolute Spannungsänderung pro Sekunde eingestellt. Die Richtung der Spannungsänderung legen Sie über den Stufentyp fest. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 692: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Auslöseverzögerung können Sie eine Überfunktion durch Störbeeinflussungen (z.B. Schalthandlungen) vermeiden. Wenn die Schutzfunktion unverzögert reagieren soll, stellen Sie den Parameter Auslöseverzögerung auf 0,00 s ein. Parameter: Anregemodus • Voreinstellwert (_:22831:102) Anregemodus = 1 aus 3 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 693: Parameter

    Die geräteinterne Überwachungsfunktion Messspannungsausfall-Erkennung ist konfiguriert und akti- viert. • Das binäre Eingangssignal >Offen des Funktionsblocks Spannungswandler-Schutzschalter ist mit dem Spannungswandler-Schutzschalter verbunden. Parameterwert Beschreibung Die Schutzstufe wird blockiert (= Voreinstellung). Siemens empfiehlt, die Voreinstellung zu verwenden. Die Schutzstufe wird nicht blockiert. nein Parameter 8.6.5 Adr. Parameter Einstellmöglichkeiten...

  • Seite 694: Informationen

    Schleife L23 _:22831:305 dU/dt fallend1:Anregung Schleife L31 _:22831:56 dU/dt fallend1:Auslöseverz. abgelauf. _:22831:57 dU/dt fallend1:Auslösemeldung dU/dt steignd1 _:22801:81 dU/dt steignd1:>Blockierung Stufe _:22801:51 dU/dt steignd1:Modus (steuerbar) _:22801:54 dU/dt steignd1:Nicht wirksam _:22801:52 dU/dt steignd1:Zustand SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 695 8.6 Spannungsänderungsschutz Information Datenklasse (Typ) _:22801:53 dU/dt steignd1:Bereitschaft _:22801:55 dU/dt steignd1:Anregung _:22801:303 dU/dt steignd1:Anregung Schleife L12 _:22801:304 dU/dt steignd1:Anregung Schleife L23 _:22801:305 dU/dt steignd1:Anregung Schleife L31 _:22801:56 dU/dt steignd1:Auslöseverz. abgelauf. _:22801:57 dU/dt steignd1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 696: 8.7 Überstromzeitschutz, Phasen

    Der optionale Funktionsblock Filter in der Funktion Erweitert ermöglicht die Verstärkung von Harmonischen oder den Abgleich der Amplitudendämpfung für den Effektivwert. Die Ausgangslogik Sammelmeldungen erzeugt durch logisches ODER aus den stufenselektiven Meldungen die folgenden Sammelmeldungen für die Schutzfunktion: • Anregung • Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 697: Filter Für Effektivwertverstärkung

    Schutzobjekt thermisch stärker belasten als niedrigere Oberschwingungen. Dies gilt für Drosseln in AC- Filtern. Zusätzlich wird die Amplitudendämpfung höherer Frequenzen durch den Anti-Aliasing-Filter des Gerätes automatisch abgeglichen. • Nur zum Abgleich der Amplitudendämpfung höherer Frequenzen durch den Anti-Aliasing-Filter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 698 Den Parameter Nennstrom finden Sie im FB Allgemein der Funktionsgruppen, in denen die Funktion Über- stromzeitschutz, Phasen – Erweitert verwendet wird. Wenn der Parameter Filter freigeben auf nein gesetzt ist, werden die Funktionsmesswerte als --- angezeigt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 699: Anwendungs- Und Einstellhinweise

    = -0,020 h(2) = 0,058 h(3) = -0,128 h(4) = 1,170 8.7.3.3 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Filter • Filter:Filter freigeben nein nein • Filter:h(0) -100,000 bis 100,000 0,000 Filter:h(1) -100,000 bis 100,000 0,000 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 700: Informationen

    8.7 Überstromzeitschutz, Phasen Adr. Parameter Einstellmöglichkeiten Voreinstellung Filter:h(2) -100,000 bis 100,000 0,000 Filter:h(3) -100,000 bis 100,000 0,000 Filter:h(4) -100,000 bis 100,000 1,000 Informationen 8.7.3.4 Information Datenklasse (Typ) Filter _:301 Filter:Iph:L1 _:302 Filter:Iph:L2 _:303 Filter:Iph:L3 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 701: Stufe Mit Unabhängiger Kennlinie, Umz

    Dieses Messverfahren verarbeitet die Abtastwerte des Stroms und filtert numerisch die Grundschwingung heraus. • Messung des Effektivwertes: Dieses Messverfahren bestimmt die Stromamplitude aus den Abtastwerten nach der Definitionsgleichung des Effektivwertes. Oberschwingungen werden mitbewertet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 702: Anwendungs- Und Einstellhinweise

    Kurzschlussschutz für kleine Generatoren und lässt sich auch als Reserveschutz für größere Kraftwerksb- löcke einsetzen. Um den Kurzschlussschutz während des Anfahrbetriebs zu gewährleisten (Generator-Leis- tungsschalter ist offen), muss die Schutzfunktion in den Stromwandlern des Generatorsternpunktes betrieben werden. Parameter: Messverfahren • Voreinstellwert (_:661:8) Messverfahren = Grundschwingung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 703 Diese Stufe kann zur Schnellauslösung während eines Anfahrvorganges verwendet werden. Diese Funktion darf nur aktiv sein, wenn der Generatorleistungsschalter offen ist. Um eine Überfunktion auszuschließen, empfiehlt Siemens für die Binäreingangssteuerung eine Ruhestromschaltung. Dadurch führt ein Drahtbruch zur permanenten Blockierung der Stufe. Eine Auslöseverzögerung von 0,1 s wird empfohlen. Wählen Sie einen Anregewert zwischen dem stationären und dem transienten Kurzschlussstrom.

  • Seite 704: Parameter

    UMZ 1:1-polige Ausl. nein nein erlaubt • • _:661:26 UMZ 1:Dynamische Para- nein nein meter • • _:661:27 UMZ 1:Blk. b. nein nein Einschaltstromerk. • • _:661:8 UMZ 1:Messverfahren Grundschwingung Grundschwin- gung • Effektivwert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 705 5 A @ 50 Inenn 0,15 A bis 175,00 A 7,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,500 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 7,500 A SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 706 7,500 A _:661:24 UMZ 1:Auslöseverzöge- 0,00 s bis 100,00 s 0,30 s rung DP: Binäreingang • _:661:34 UMZ 1:Einfluss Binärein- nein nein gang • • _:661:41 UMZ 1:Blockierung der nein nein Stufe • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 707: Informationen

    UMZ 2:>Block. Verz. & Ausl. _:662:54 UMZ 2:Nicht wirksam _:662:52 UMZ 2:Zustand _:662:53 UMZ 2:Bereitschaft _:662:60 UMZ 2:Einschaltstr.blk.Ausl. _:662:62 UMZ 2:Dy.Par.AWE-Zyk.1ak _:662:63 UMZ 2:Dy.Par.AWE-Zyk.2ak _:662:64 UMZ 2:Dy.Par.AWE-Zyk.3ak _:662:65 UMZ 2:Dy.Pa.AWE Zyk.>3akt. _:662:66 UMZ 2:Dyn.Par.Kalt.-Ein.akt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 708 Schutz- und Automatikfunktionen 8.7 Überstromzeitschutz, Phasen Information Datenklasse (Typ) _:662:67 UMZ 2:Dyn.Par. BE aktiv _:662:68 UMZ 2:Dyn. Par. blk. Anreg. _:662:55 UMZ 2:Anregung _:662:56 UMZ 2:Auslöseverz. abgelauf. _:662:57 UMZ 2:Auslösemeldung _:662:302 UMZ 2:I0El.Iph SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 709: Stufe Mit Abhängiger Kennlinie, Amz

    Ein integrierendes Messverfahren summiert die gewichtete Zeit. Die gewichtete Zeit ergibt sich aus der Kennlinie. Dazu wird zum aktuellen Stromwert die dazugehörige Zeit aus der Kennlinie ermittelt. Wenn die gewichtete Zeit den Wert 1 überschreitet, löst die Stufe aus. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 710 Um die Empfindlichkeit für 2-polige Kurzschlüsse auf der Transformator-Unterspannungsseite zu erhöhen, verwenden Sie für Überstromzeitschutz-Anwendungen an einem Transformator die I0-Elimination der Leiter- ströme. Um die I0-Elimination der Leiterströme zu ermitteln, muss der Transformator-Sternpunktstrom I gemessen werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 711: Anwendungs- Und Einstellhinweise

    Nachfolgend erhalten Sie allgemeine Informationen zu den Parametern. Diese Beispiele beziehen sich auf Netzschutzanwendungen. Parameter: Messverfahren • Empfohlener Einstellwert (_:691:8) Messverfahren = Grundschwingung Mit dem Parameter Messverfahren legen Sie fest, ob die Stufe mit der Grundschwingung (Standardver- fahren) oder dem berechneten Parameter Effektivwert arbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 712 Wenn Sie den Parameter auf dem Voreinstellwert von 0 s belassen, dann hat dieser Parameter auf die abhän- gige Kennlinie keinen Einfluss. Dieser Parameter ist nur für die zeitliche Koordinierung beim Einsatz von Leistungsschaltern mit Wiederein- schaltautomatik erforderlich. Für alle anderen Anwendugen empfiehlt Siemens, den Voreinstellwert von 0 s beizubehalten. HINWEIS Wenn der eingestellte Wert kleiner ist als die kleinstmögliche Verzögerungszeit der abhängigen Kennlinie,...
  • Seite 713 Voreinstellwert (_:691:101) Zeitmultiplikator = 1,00 Mit dem Parameter Zeitmultiplikator verschieben Sie die Kennlinie in der Zeitrichtung. Der Einstellwert für den Parameter Zeitmultiplikator ergibt sich aus dem Zeitstaffelplan, der für das Netz aufgestellt wurde. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 714: Parameter

    0,00 s bis 1,00 s 0,00 s Kennlinie • _:691:131 AMZ 1:Rückfall unverzögert Disk-Emulation • Disk-Emulation _:691:101 AMZ 1:Zeitmultiplikator 0,00 bis 15,00 1,00 _:691:115 AMZ 1:Zusatzverzöge- 0,00 s bis 60,00 s 0,00 s rung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 715 0,005 A bis 8,000 A 7,500 A _:691:104 AMZ 1:Zeitmultiplikator 0,00 bis 15,00 1,00 DP: AWE-Zyklus>3 • _:691:32 AMZ 1:Einfluss AWE nein nein Zyklus >3 • • _:691:39 AMZ 1:Blockierung der nein nein Stufe • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 716: Informationen

    Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung AMZ 1 _:691:81 AMZ 1:>Blockierung Stufe _:691:84 AMZ 1:>Dyn. Par. aktivieren _:691:500 AMZ 1:>Block. Verz. & Ausl. _:691:54 AMZ 1:Nicht wirksam _:691:52 AMZ 1:Zustand _:691:53 AMZ 1:Bereitschaft _:691:60 AMZ 1:Einschaltstr.blk.Ausl. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 717: Stufe Mit Benutzerdefinierter Kennlinie

    Kennlinie (summierte Zeit wird kennlinienabhängig reduziert) wählen. Der Rückfall nach der Kenn- linie (Disk-Emulation) entspricht dem Zurückdrehen einer Ferraris-Scheibe. Das gewichtete Reduzieren der Zeit wird ab dem 0,9-Fachen des eingestellten Schwellwertes eingeleitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 718: Anwendungs- Und Einstellhinweise

    8.7.5.2 Anwendungs- und Einstellhinweise Parameter: Strom/Zeit Wertepaare (der Auslösekennlinie) Mit diesen Parametern definieren Sie den Kennlinienverlauf. Für jeden Kennlinienpunkt stellen Sie ein Strom/ Zeit-Wertepaar ein. Die Einstellung richtet sich nach der Kennlinie, die Sie realisieren wollen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 719 Schutz- und Automatikfunktionen 8.7 Überstromzeitschutz, Phasen Stellen Sie den Stromwert als ein Vielfaches des Schwellwertes ein. Siemens empfiehlt, den Parameter Schwellwert auf 1,00 einzustellen, um eine einfache Relation zu erhalten. Wenn Sie dann die Kennlinie verschieben wollen, so können Sie die Einstellung des Schwellwertes nachträglich verändern.

  • Seite 720: Parameter

    1 A @ 1,6 Inenn 0,000 A bis 1,600 A 0,000 A 5 A @ 1,6 Inenn 0,000 A bis 8,000 A 0,000 A _:111 Benutzerkl. #:Anregever- 0,00 s bis 60,00 s 0,00 s zögerung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 721 7,500 A _:103 Benutzerkl. #:Zeitmulti- 0,05 bis 15,00 1,00 plikator DP: AWE-Zyklus 3 • _:31 Benutzerkl. #:Einfluss nein nein AWE Zyklus 3 • • _:38 Benutzerkl. #:Blockie- nein nein rung der Stufe • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 722 7,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,500 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 7,500 A _:107 Benutzerkl. #:Zeitmulti- 0,05 bis 15,00 1,00 plikator SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 723: Informationen

    Benutzerkl. #:Dy.Par.AWE-Zyk.3ak _:65 Benutzerkl. #:Dy.Pa.AWE Zyk.>3akt. _:66 Benutzerkl. #:Dyn.Par.Kalt.-Ein.akt. _:67 Benutzerkl. #:Dyn.Par. BE aktiv _:68 Benutzerkl. #:Dyn. Par. blk. Anreg. _:59 Benutzerkl. #:Disk-Emulation läuft _:55 Benutzerkl. #:Anregung _:56 Benutzerkl. #:Auslöseverz. abgelauf. _:57 Benutzerkl. #:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 724: 8.8 Überstromzeitschutz, Erde

    Beschreibung). Damit wird garantiert, dass alle Stufen der Funktion denselben gemessenen Stromwert erhalten. Die Ausgangslogik Sammelmeldungen erzeugt durch logisches ODER aus den stufenselektiven Meldungen die folgenden Sammelmeldungen für die Schutzfunktion: • Anregung • Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 725: Allgemeine Funktionalität

    Wenn das Gerät mit der Funktion Einschaltstromerkennung ausgerüstet ist, so lassen sich die Stufen gegen Auslösen aufgrund von Transformator-Einschaltströmen stabilisieren (in beiden Funktionstypen verfügbar). Allgemeine Funktionalität 8.8.3 8.8.3.1 Beschreibung Messwertauswahlbefehl Die Funktion bietet die Möglichkeit, zwischen den Werten IN gemessen oder 3I0 berechnet zu wählen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 726: Anwendungs- Und Einstellhinweise

    0,001 A bis 1,600 A 0,002 A bis 8,000 A 0,001 A bis 1,600 A 0,002 A bis 8,000 A Anwendungs- und Einstellhinweise 8.8.3.2 Parameter: Messwert • Empfohlener Einstellwert Messwert = IN gemessen Dieser Parameter ist in der Basis-Funktion nicht verfügbar. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 727: Parameter

    3I0 berechnet alternative kann verwendet werden, wenn aus Sicherheitsgründen eine redundante Funktion Überstromzeitschutz, Erde (50N/51N) angewendet wird. 8.8.3.3 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Allgemein • _:2311:9 Allgemein:Messwert 3I0 berechnet IN gemessen • IN gemessen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 728: Stufe Mit Unabhängiger Kennlinie, Umz

    Schutz- und Automatikfunktionen 8.8 Überstromzeitschutz, Erde Stufe mit unabhängiger Kennlinie, UMZ 8.8.4 8.8.4.1 Beschreibung Logik der Basis-Stufe [lo_ocp_gb1, 4, de_DE] Bild 8-34 Logikdiagramm unabhängiger Überstromzeitschutz (Erde) – Basis SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 729 Distanzschutz der Fall, wenn ein Kurzschluss im Spannungswandler-Sekundärkreis auftritt oder der Span- nungswandler-Sekundärkreis unterbrochen ist oder beim Leitungsdifferentialschutz, wenn die Schutzkommu- nikation unterbrochen ist. Der Notbetrieb ersetzt also den Hauptschutz als Kurzschlussschutz. Mit der SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 730: Anwendungs- Und Einstellhinweise

    Anwendungs- und Einstellhinweise Parameter: Messverfahren • Empfohlener Einstellwert (_:751:8) Messverfahren = Grundschwingung Mit dem Parameter Messverfahren legen Sie fest, ob die Stufe mit der Grundschwingung (Standardver- fahren) oder dem berechneten Parameter Effektivwert arbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 731 Für die Einstellung ist der minimal auftretende Erdkurzschlussstrom maßgebend. Dieser muss ermittelt werden. Siemens empfiehlt für sehr kleine Erdfehlerströme die Verwendung der Funktion Erdkurzschlussschutz für hochohmige Erdfehler in geerdeten Netzen. Die einzustellende Auslöseverzögerung ergibt sich aus dem Staffelplan, der für das Netz aufgestellt wurde.
  • Seite 732 Empfohlener Einstellwert (_:751:101) Rückfallverzögerung = 0 Dieser Parameter ist in der Basis-Stufe nicht sichtbar. Siemens empfiehlt, die Voreinstellung von 0 zu verwenden, da der Rückfall einer Schutzstufe so schnell wie möglich erfolgen muss. Mit dem Parameter Rückfallverzögerung ≠ 0 können Sie beim gemeinsamen Einsatz mit elektromechani- schen Relais ein einheitliches Rückfallverhalten realisieren.

  • Seite 733: Parameter

    UMZ 1:Rückfallverzöge- 0,00 s bis 60,00 s 0,00 s rung _:751:6 UMZ 1:Auslöseverzöge- 0,00 s bis 60,00 s 0,30 s rung • _:751:7 UMZ 1:Modus Auslöse- Läuft wäh.Rückf.verz. Läuft verzög. wäh.Rückf.verz. • Halt wäh.Rückf.verz. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 734 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,200 A 5 A @ 1,6 Inenn 0,002 A bis 8,000 A 6,000 A _:751:22 UMZ 1:Auslöseverzöge- 0,00 s bis 60,00 s 0,30 s rung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 735 0,002 A bis 8,000 A 6,000 A _:751:25 UMZ 1:Auslöseverzöge- 0,00 s bis 60,00 s 0,30 s rung Allgemein • _:752:1 UMZ 2:Modus • • Test • _:752:2 UMZ 2:Blk. Ausl. & nein nein Fehleraufz. • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 736 _:752:20 UMZ 2:Auslöseverzöge- 0,00 s bis 60,00 s 0,30 s rung DP: AWE-Zyklus 2 • _:752:30 UMZ 2:Einfluss AWE nein nein Zyklus 2 • • _:752:37 UMZ 2:Blockierung der nein nein Stufe • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 737 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,200 A 5 A @ 1,6 Inenn 0,002 A bis 8,000 A 6,000 A _:752:24 UMZ 2:Auslöseverzöge- 0,00 s bis 60,00 s 0,30 s rung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 738: Informationen

    UMZ 1:Dy.Par.AWE-Zyk.2ak _:751:64 UMZ 1:Dy.Par.AWE-Zyk.3ak _:751:65 UMZ 1:Dy.Pa.AWE Zyk.>3akt. _:751:66 UMZ 1:Dyn.Par.Kalt.-Ein.akt. _:751:67 UMZ 1:Dyn.Par. BE aktiv _:751:68 UMZ 1:Dyn. Par. blk. Anreg. _:751:55 UMZ 1:Anregung _:751:56 UMZ 1:Auslöseverz. abgelauf. _:751:57 UMZ 1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 739: Stufe Mit Abhängiger Kennlinie, Amz

    Schutz- und Automatikfunktionen 8.8 Überstromzeitschutz, Erde Stufe mit abhängiger Kennlinie, AMZ 8.8.5 8.8.5.1 Beschreibung Logik der Basis-Stufe [lo_ocp_gr2, 6, de_DE] Bild 8-36 Logikdiagramm Abhängiger Überstromzeitschutz (Erde) – Basis SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 740 Leitungsdifferentialschutz, wenn die Schutzkommu- nikation unterbrochen ist. Der Notbetrieb ersetzt also den Hauptschutz als Kurzschlussschutz. Mit der entsprechenden Einstellung (Notbetrieb = durch Binäreingang) kann der Notbetrieb auch von extern aktiviert werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 741 Mit dem Parameter Messverfahren legen Sie fest, ob die Stufe mit der Grundschwingung oder mit dem berechneten Effektivwert arbeitet. • Messung der Grundschwingung: Dieses Messverfahren verarbeitet die Abtastwerte des Stroms und filtert numerisch die Grundschwingung heraus. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 742: Anwendungs- Und Einstellhinweise

    Wenn Sie den Parameter auf dem Voreinstellwert von 0 s belassen, dann hat er keinen Einfluss auf die abhängige Kennlinie. Dieser Parameter ist nur zur Zeitkoordination von Leistungsschaltern mit Wiedereinschaltautomatik erforder- lich. Bei allen anderen Applikationen empfiehlt Siemens, den Voreinstellwert von 0 s beizubehalten. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 743: Parameter

    Wenn Sie den Parameter auf dem Voreinstellwert von 0 s belassen, dann hat er keinen Einfluss auf die abhän- gige Kennlinie. Dieser Parameter ist nur zur Zeitkoordination von Leistungsschaltern mit Wiedereinschaltautomatik erforder- lich. Für alle anderen Applikationen empfiehlt Siemens die Verwendung des Voreinstellwertes von 0 s. Parameter: Schwellwert •...
  • Seite 744 6,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,200 A 5 A @ 1,6 Inenn 0,002 A bis 8,000 A 6,000 A _:781:102 AMZ 1:Zeitmultiplikator 0,00 bis 15,00 1,00 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 745 0,002 A bis 8,000 A 6,000 A _:781:105 AMZ 1:Zeitmultiplikator 0,00 bis 15,00 1,00 DP:Kaltlast-Ein.erk • _:781:33 AMZ 1:Einfl. bei Kaltlast- nein nein Einsch. • • _:781:40 AMZ 1:Blockierung der nein nein Stufe • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 746: Informationen

    AMZ 1:Dy.Par.AWE-Zyk.1ak _:781:63 AMZ 1:Dy.Par.AWE-Zyk.2ak _:781:64 AMZ 1:Dy.Par.AWE-Zyk.3ak _:781:65 AMZ 1:Dy.Pa.AWE Zyk.>3akt. _:781:66 AMZ 1:Dyn.Par.Kalt.-Ein.akt. _:781:67 AMZ 1:Dyn.Par. BE aktiv _:781:68 AMZ 1:Dyn. Par. blk. Anreg. _:781:59 AMZ 1:Disk-Emulation läuft _:781:55 AMZ 1:Anregung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 747: Stufe Mit Benutzerdefinierter Kennlinie

    Kennlinie (summierte Zeit wird kennlinienabhängig reduziert) wählen. Der Rückfall nach der Kenn- linie (Disk-Emulation) entspricht dem Zurückdrehen einer Ferraris-Scheibe. Das gewichtete Reduzieren der Zeit wird ab dem 0,9-Fachen des eingestellten Schwellwertes eingeleitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 748: Anwendungs- Und Einstellhinweise

    Parameter: Strom / Zeit Wertepaare (der Auslösekennlinie) Mit diesen Parametern definieren Sie den Kennlinienverlauf. Für jeden Kennlinienpunkt stellen Sie ein Strom/ Zeit-Wertepaar ein. Die Einstellung richtet sich nach der Kennlinie, die Sie realisieren wollen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 749 Schutz- und Automatikfunktionen 8.8 Überstromzeitschutz, Erde Stellen Sie den Stromwert als ein Vielfaches des Schwellwertes ein. Siemens empfiehlt, den Parameter Schwellwert auf 1,00 einzustellen, um eine einfache Relation zu erhalten. Wenn Sie dann die Kennlinie verschieben wollen, so können Sie die Einstellung des Schwellwertes nachträglich verändern.

  • Seite 750: Parameter

    • _:35 Benutzerkl. #:Blockie- nein nein rung der Stufe • DP: AWE-Zyklus 1 • _:29 Benutzerkl. #:Einfluss nein nein AWE Zyklus 1 • • _:36 Benutzerkl. #:Blockie- nein nein rung der Stufe • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 751 6,00 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 1,200 A 5 A @ 1,6 Inenn 0,002 A bis 8,000 A 6,000 A _:105 Benutzerkl. #:Zeitmulti- 0,05 bis 15,00 1,00 plikator SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 752: Informationen

    Benutzerkl. #:Dy.Par.AWE-Zyk.1ak _:63 Benutzerkl. #:Dy.Par.AWE-Zyk.2ak _:64 Benutzerkl. #:Dy.Par.AWE-Zyk.3ak _:65 Benutzerkl. #:Dy.Pa.AWE Zyk.>3akt. _:66 Benutzerkl. #:Dyn.Par.Kalt.-Ein.akt. _:67 Benutzerkl. #:Dyn.Par. BE aktiv _:68 Benutzerkl. #:Dyn. Par. blk. Anreg. _:59 Benutzerkl. #:Disk-Emulation läuft _:55 Benutzerkl. #:Anregung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 753 Schutz- und Automatikfunktionen 8.8 Überstromzeitschutz, Erde Information Datenklasse (Typ) _:56 Benutzerkl. #:Auslöseverz. abgelauf. _:57 Benutzerkl. #:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 754: Sammelmeldungen Überstromzeitschutz-Funktionen

    Die Sammelmeldungen des Überstromzeitschutzes werden von einem logischen ODER von den stufenselek- tiven Anrege- und Auslösemeldungen der oben aufgeführten Funktionen generiert (siehe auch Bild 8-40): • Anregung • Auslösemeldung Die Anrege- und Auslösemeldungen werden mit Richtungsinformationen ausgegeben, sofern vorhanden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 755 Schutz- und Automatikfunktionen 8.9 Sammelmeldungen Überstromzeitschutz-Funktionen [lo_oc_grin, 4, de_DE] Bild 8-40 Logikdiagramm der Überstromzeitschutz-Sammelmeldungen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 756: Externe Einkopplung 3-Polig

    Ermöglicht die direkte Auslösung des Leistungsschalters im Fall des Leistungsschalterversagens am anderen Leitungsende Struktur der Funktion 8.10.2 Die Funktion Externe Einkopplung beinhaltet eine Stufe. Sie können die Funktion Externe Einkopplung mehrfach in DIGSI 5 instanziieren. [dw_strext, 2, de_DE] Bild 8-41 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 757: Stufenbeschreibung

    Empfohlener Einstellwert (_:901:6) Auslöseverzögerung = 0,00 s Der Parameter Auslöseverzögerung muss für die spezifische Anwendung eingestellt werden. Nach Ablauf der Auslöseverzögerung werden Zeitablauf und Auslösung gemeldet. Die Dauer des Anstoßsignals sowie die einstellbare Mindestbefehlszeit bestimmen die Signaldauer der Auslösemeldung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 758: Parameter

    8.10.6 Information Datenklasse (Typ) Stufe 1 _:901:82 Stufe 1:>Blockierung Funktion _:901:501 Stufe 1:>Einkopplung _:901:54 Stufe 1:Nicht wirksam _:901:52 Stufe 1:Zustand _:901:53 Stufe 1:Bereitschaft _:901:55 Stufe 1:Anregung _:901:56 Stufe 1:Auslöseverz. abgelauf. _:901:57 Stufe 1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 759: Externe Einkopplung Mit Stromkriterium 3-Polig

    Struktur der Funktion 8.11.2 Die Funktion Externe Einkopplung mit Stromkriterium beinhaltet 2 feste Stufen. Sie können die Funktion Externe Einkopplung mit Stromkriterium mehrfach in DIGSI 5 instanziieren. [dw_strext_CfC-051021, 1, de_DE] Bild 8-43 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 760: Stufenbeschreibung

    Die Stufe kann durch mehrere Signale unwirksam geschaltet werden. Wenn sich die Stufe zum Blockierzeit- punkt im Anregezustand befindet, wird sie sofort zurückgesetzt. Die Auslösemeldung bleibt aber für die mini- male Betriebszeit (_:102) Mindestdauer Auslösung stehen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 761: Anwendungs- Und Einstellhinweise

    0,001 A bis 1,600 A 0,050 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 0,250 A Informationen 8.11.6 Information Datenklasse (Typ) Stufe 1 _:901:82 Stufe 1:>Blockierung Funktion _:901:501 Stufe 1:>Einkopplung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 762 Stufe 1:Modus (steuerbar) _:901:54 Stufe 1:Nicht wirksam _:901:52 Stufe 1:Zustand _:901:53 Stufe 1:Bereitschaft _:901:55 Stufe 1:Anregung _:901:56 Stufe 1:Auslöseverz. abgelauf. _:901:57 Stufe 1:Auslösemeldung Stromkriterium _:51 Stromkriterium:Modus (steuerbar) _:52 Stromkriterium:Zustand _:53 Stromkriterium:Bereitschaft _:55 Stromkriterium:Stromkriterium erfüllt SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 763: Einschaltstrom- Und 2. Harmonische Erkennung

    Analyse und CWA-Verfahren (Stromkurvenformanalyse). Die beiden Verfahren arbeiten parallel und verknüpfen das Ergebnis durch ein logisches ODER. Wenn Sie nur mit einem Verfahren arbeiten wollen, deaktivieren Sie das andere Verfahren über die Parameter Blockierung mit 2. Harm. oder Blockierung mit CWA . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 764 Grundschwingung (1. Harmonische) ermittelt und daraus der Quotient I gebildet. Wenn dieser 2.Harm 1.Harm Quotient den eingestellten Schwellwert überschreitet, wird ein phasenselektives Signal abgesetzt. Wenn 75 % des eingestellten Schwellwertes unterschritten werden, führt dies zu einem Anregerückfall (Rück- fallverhältnis = 0,75). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 765 [dw_inrush_03, 1, de_DE] Bild 8-48 Einschaltstromverlauf Das folgende Bild zeigt das Logikdiagramm des CWA-Verfahrens. Aus dem aktuellen Grundschwingungsstrom (1. Harmonische) wird der Schwellwert zur Identifikation der flachen Bereiche über einen internen Faktor abgeleitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 766 Crossblock-Funktion arbeitet zeitgesteuert über ein Zeitglied. Parametrieren Sie die Zeit abhängig von der zu erwartenden Einschaltdauer über den Parameter Dauer der Crossblock.. Wenn der Leiterstrom den maximal zulässigen Strom Betriebsgrenze Imax überschreitet, wird die Einschaltstromerkennung blockiert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 767: Anwendungs- Und Einstellhinweise

    Parameter: Blockierung mit CWA • Empfohlener Einstellwert = (_:111) Blockierung mit CWA = ja Parameterwert Beschreibung CWA-Verfahren aktiviert. CWA-Verfahren deaktiviert. nein Parameter: Blockierung mit 2. Harm. • Empfohlener Einstellwert (_:110) Blockierung mit 2. Harm. = ja SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 768: Parameter

    Beschreibung Verfahren Harmonische Analyse aktiviert. Verfahren Harmonische Analyse deaktiviert nein HINWEIS Beachten Sie, dass mindestens ein Verfahren aktiviert sein muss. Siemens empfiehlt, die empfohlenen Einstellwerte beizubehalten. Parameter: Anteil 2. Harmonische • Empfohlener Einstellwert (_:102) Anteil 2. Harmonische = 15 % Mit dem Parameter Anteil 2.

  • Seite 769: Informationen

    Erkennt den Anteil der 2. Harmonischen im Sternpunkt-Leiterstrom IN oder im berechneten Null- strom 3I0 • Erzeugt ein Blockiersignal für Schutzfunktionen, die den Sternpunkt-Leiterstrom IN oder den berechneten Nullstrom 3I0 als Messwert nutzen • Ermöglicht eine empfindliche Einstellung der Schutzfunktionen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 770: Struktur Der Funktion

    Wenn dieser Quotient den eingestellten Schwellwert überschreitet, wird ein Blockier- 2.Harm. 1.Harm. signal abgesetzt. HINWEIS Während einer Wandlersättigung darf der hohe Anteil an der 2. Harmonischen im Erdstrom nicht zum Anregen der Funktion führen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 771: Anwendungs- Und Einstellhinweise

    3I0 berechnet IN gemessen • IN gemessen _:102 2.Harm. Erk. E:Anteil 2. 10 % bis 45 % 15 % Harmonische 8.12.2.6 Informationen Information Datenklasse (Typ) 2.Harm. Erk. E _:81 2.Harm. Erk. E:>Blockierung Stufe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 772 Schutz- und Automatikfunktionen 8.12 Einschaltstrom- und 2. Harmonische Erkennung Information Datenklasse (Typ) _:51 2.Harm. Erk. E:Modus (steuerbar) _:54 2.Harm. Erk. E:Nicht wirksam _:52 2.Harm. Erk. E:Zustand _:53 2.Harm. Erk. E:Bereitschaft _:55 2.Harm. Erk. E:Anregung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 773: 8.13 Hochstrom-Schnellabschaltung

    Stufe mit Freigabeverfahren über Wirkschnittstelle (nur anwendbar, wenn das Gerät über eine Wirk- schnittstelle verfügt) Werkseitig ist die Funktion mit der Stufe mit Standard-Freigabeverfahren vorkonfiguriert. [dw_ihc_str, 1, de_DE] Bild 8-53 Struktur / Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 774: Standard-Freigabeverfahren

    >Freigabe aktiv ist. Die Erzeugung des Signals Freig. d. LS-Zuschalt. ist in Kapitel 5.1.7 Leis- tungsschalter-Zustandserkennung für schutzbezogene Zusatzfunktionen beschrieben. • immer aktiv Die Stufe ist immer freigegeben und damit unabhängig vom Zuschalten des Leistungsschalters und vom binären Eingangssignal >Freigabe . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 775: Anwendungs- Und Einstellhinweise

    Gegenende berücksichtigt werden: Sk" = 3,5 GVA (subtransient, weil die Funktion auf den 1. Scheitelwert ansprechen kann) Stromwandler: 600 A / 5 A Daraus errechnen sich die Leitungsimpedanz Z und die minimale Vorimpedanz Z SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 776: Anwendungs- Und Einstellhinweise

    Der empfohlene Einstellwert von 0,90 reicht für viele Anwendungen aus. Für hochgenaue Messungen kann das Rückfallverhältnis verkleinert werden. Wenn Sie mit stark schwankenden Messgrößen an der Ansprech- schwelle rechnen, können Sie das Rückfallverhältnis vergrößern. Damit wird ein Klappern der Stufe vermieden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 777: Parameter

    Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Standard 1 _:3901:500 Standard 1:>Freigabe _:3901:81 Standard 1:>Blockierung Stufe _:3901:54 Standard 1:Nicht wirksam _:3901:52 Standard 1:Zustand _:3901:53 Standard 1:Bereitschaft _:3901:300 Standard 1:Freig. d. LS-Zuschalt. _:3901:55 Standard 1:Anregung _:3901:57 Standard 1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 778: Vektorsprungschutz

    Das folgende Bild zeigt den Spannungsvektor des stationären Zustands. Der Laststrom verursacht einen Span- nungsabfall zwischen der internen Spannung U und der generatorseitigen Klemmenspannung U. Wenn die Last abgeschaltet wird, hat dies folgende Auswirkungen: • Der Strom wird reduziert. • Ein kleinerer Spannungsabfall wird verursacht. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 779 Vektoränderung nach Lastabwurf Tabelle 8-2 Vektorbeschreibung Vektor Beschreibung Vektor der internen Generatorspannung (Polradspannung) Vektor der Klemmenspannung des Generators ΔU Vektor der Spannungsdifferenz Vektor der Klemmenspannung nach Lastabwurf ΔU' Vektor der Spannungsdifferenz nach Lastabwurf SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 780 Die allgemeine Funktionalität berechnet die Phasenwinkelverschiebung Δφ und sendet diese an die Δφ-Stufe. Δφ wird für den Vergleich mit dem Parameter Schwellwert Δφ verwendet. Δφ wird im Funktionsmesswert angezeigt und kann in einen Störschrieb rangiert und im Störmeldepuffer angezeigt werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 781: Anwendungs- Und Einstellhinweise

    Werden Spannungen zugeschaltet oder getrennt, kann eine Überfunktion mit dem Zeitgeber T-Block verhin- dert werden. Siemens empfiehlt, die Voreinstellwerte des Parameters T-Block zu verwenden. Beachten Sie, dass der Para- meter T-Block immer auf 2 Perioden größer als das Messfenster für die Vektorsprungmessung einzustellen ist.

  • Seite 782: Δφ-Stufe

    Die Phasenwinkeldifferenz überschreitet den Parameter Schwellwert Δφ. Messgröße Die Δφ-Stufe erhält den Messwert Δφ von der allgemeinen Funktionalität. Anregung Die Δφ-Stufe vergleicht den Wert des Vektorsprungs Δφ mit dem Schwellwert Δφ. Wird der Schwellwert Δφ überschritten, beginnt die Anregeverzögerung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 783: Anwendungs- Und Einstellhinweise

    Lastverhältnisse liefert präzisere Ergebnisse. Wenn der Parameter Schwellwert Δφ zu empfindlich eingestellt ist, nimmt die Schutzfunktion bei jedem Zu- oder Abschalten einer Last eine Netzentkupplung vor. Daher empfiehlt Siemens, den Voreinstellwert beizubehalten, sofern kein anderer berechneter Wert vorliegt. Parameter: Auslöseverzögerung •...

  • Seite 784: Parameter

    Wird die I1 < Freigabestufe nicht instanziiert, arbeitet die Δφ-Stufe ohne Stromkriterium. Weitere Informati- onen erhalten Sie im Kapitel 8.14.4.1 Beschreibung. Fällt der Mitsystemstrom unter den Wert des Parameters I< Schwellwert, wird die Meldung Unter- stromfreigabe erzeugt und an die Δφ-Stufe weitergeleitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 785: Anwendungs- Und Einstellhinweise

    1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,100 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 0,500 A 8.14.5.4 Informationen Information Datenklasse (Typ) I1< Freigabe # _:300 I1< Freigabe #:Unterstromfreigabe SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 786: Überfrequenzschutz

    Die Funktion Überfrequenzschutz ist werkseitig mit 2 Stufen vorkonfiguriert. Innerhalb der Funktion lassen sich maximal 3 Stufen gleichzeitig betreiben. Die Stufen sind identisch aufgebaut. Die Parameter Rückfalldifferenz und Mindestspannung werden stufenübergreifend eingestellt. [dw_stofqp, 1, de_DE] Bild 8-61 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 787: Stufe Überfrequenzschutz

    Beim Winkeldifferenzverfahren wird in mehrphasigen Systemen der Zeiger der Mitsystemspannung bestimmt. Bei 1-phasigem Anschluss wird immer der Zeiger der angeschlossenen Spannung verarbeitet. Da die Winkeländerung des Spannungszeigers über ein Zeitintervall proportional zur Frequenzänderung ist, lässt sich daraus die aktuelle Frequenz bestimmen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 788: Anwendungs- Und Einstellhinweise

    Sie dieses Messverfahren. Filterverfahren (Methode B) Wenn die Frequenzschutz-Stufe im Netzbereich eingesetzt wird, wählen Sie dieses Messverfahren. Parameter: Schwellwert • Empfohlener Einstellwert (_:31:3) Schwellwert = 51,50 Hz bei f = 50 Hz nenn SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 789 (z.B. Schalthandlungen) vermieden werden. Für Warnmeldungen sind größere Verzögerungen ausreichend. Parameter: Mindestspannung • Empfohlener Einstellwert (_:2311:101) Mindestspannung = 37,500 V Für die Unterspannungsblockierung empfiehlt Siemens als Einstellwert 65 % der Nennspannung des Schutzobjektes. Berechnen Sie den sekundären oder primären Einstellwert mit der Leiter-Erde-Spannung, also U /√3. nenn Für U...

  • Seite 790: Parameter

    0,00 s bis 600,00 s 5,00 s rung 8.15.6 Informationen Information Datenklasse (Typ) Allgemein _:2311:300 Allgemein:Unterspannungsblock. _:2311:301 Allgemein:f Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Stufe 1 _:31:81 Stufe 1:>Blockierung Stufe _:31:54 Stufe 1:Nicht wirksam SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 791 _:31:56 Stufe 1:Auslöseverz. abgelauf. _:31:57 Stufe 1:Auslösemeldung Stufe 2 _:32:81 Stufe 2:>Blockierung Stufe _:32:54 Stufe 2:Nicht wirksam _:32:52 Stufe 2:Zustand _:32:53 Stufe 2:Bereitschaft _:32:55 Stufe 2:Anregung _:32:56 Stufe 2:Auslöseverz. abgelauf. _:32:57 Stufe 2:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 792: Unterfrequenzschutz

    Die Funktion Unterfrequenzschutz ist werkseitig mit 3 Stufen vorkonfiguriert. Innerhalb der Funktion lassen sich maximal 5 Stufen gleichzeitig betreiben. Die Stufen sind identisch aufgebaut. Die Parameter Rückfalldifferenz und Mindestspannung werden stufenübergreifend eingestellt. [dw_stufqp, 1, de_DE] Bild 8-63 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 793: Stufe Unterfrequenzschutz

    Beim Winkeldifferenzverfahren wird in mehrphasigen Systemen der Zeiger der Mitsystemspannung bestimmt. Bei 1-phasigem Anschluss wird immer der Zeiger der angeschlossenen Spannung verarbeitet. Da die Winkeländerung des Spannungszeigers über ein Zeitintervall proportional zur Frequenzänderung ist, lässt sich daraus die aktuelle Frequenz bestimmen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 794: Anwendungs- Und Einstellhinweise

    = 50 Hz nenn Mit dem Parameter Schwellwert stellen Sie anwendungsabhängig die Ansprechschwelle der Unterfrequenz- schutz-Stufe ein. 49,8 Hz ist eine typische Warnschwelle in 50-Hz-Netzen. Parameter: Auslöseverzögerung • Empfohlener Einstellwert (_:61:6) Auslöseverzögerung = 10,00 s SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 795 (z.B. Schalthandlungen) vermieden werden. Für Warnmeldungen sind größere Verzögerungen ausreichend. Parameter: Mindestspannung • Empfohlener Einstellwert (_:2311:101) Mindestspannung = 37,500 V Für die Unterspannungsblockierung empfiehlt Siemens als Einstellwert 65 % der Nennspannung des Schutzobjektes. Berechnen Sie den sekundären oder primären Einstellwert mit der Leiter-Erde-Spannung, also U /√3. nenn Für U...

  • Seite 796: Parameter

    • Test • _:63:2 Stufe 3:Blk. Ausl. & nein nein Fehleraufz. • _:63:3 Stufe 3:Schwellwert 30,00 Hz bis 70,00 Hz 47,00 Hz _:63:6 Stufe 3:Auslöseverzöge- 0,00 s bis 600,00 s 10,00 s rung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 797: Informationen

    _:62:56 Stufe 2:Auslöseverz. abgelauf. _:62:57 Stufe 2:Auslösemeldung Stufe 3 _:63:81 Stufe 3:>Blockierung Stufe _:63:54 Stufe 3:Nicht wirksam _:63:52 Stufe 3:Zustand _:63:53 Stufe 3:Bereitschaft _:63:55 Stufe 3:Anregung _:63:56 Stufe 3:Auslöseverz. abgelauf. _:63:57 Stufe 3:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 798: Frequenzänderungsschutz

    [dw_dfdt 01, 1, de_DE] Bild 8-65 Struktur/Einbettung der Funktion Allgemeine Funktionen (Unterspannungsprüfung, df/dt-Berechnung) 8.17.3 8.17.3.1 Beschreibung Logik Die folgende Abbildung zeigt die Logik der Unterspannungsprüfung sowie der df/dt-Berechnung. Sie gilt für alle Stufentypen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 799: Anwendungs- Und Einstellhinweise

    Informationen zu Anregezeit und Messgenauigkeit finden Sie in den Technischen Daten. Der Voreinstellwert ist ein sinnvoller Kompromiss zwischen Messgenauigkeit und Anregezeit. Für eine unemp- findliche Einstellung (hoher Schwellwert) können Sie den Parameter Messfenster auf einen niedrigeren Wert einstellen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 800: Stufenbeschreibung

    Folgende Blockierungen setzen die angeregte Stufe vollständig zurück: • Über das binäre Eingangssignal >Blockierung Stufe • Über die Unterspannungsblockierung, wenn die Spannung unter die Mindestspannung absinkt Anwendungs- und Einstellhinweise 8.17.4.2 Parameter: Schwellwert • Voreinstellwert (_:13231:3) Schwellwert = 3,000 Hz/s SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 801 Um kleine Änderungen (< 1 Hz/s) zu überwachen, eignet sich eine kleine Zeitverzögerung zur Vermeidung einer Überfunktion. Parameter: Rückfalldifferenz • Empfohlener Einstellwert (_:13231:4) Rückfalldifferenz = 0,10 Hz/s Über den Parameter Rückfalldifferenz legen Sie den Wert für die Rückfalldifferenz fest. Der empfohlene Einstellwert ist 0,10 Hz/s. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 802: Parameter

    0,02 Hz/s bis 0,99 Hz/s 0,10 Hz/s differenz _:13201:6 df/dt steigend1:Auslöse- 0,00 s bis 60,00 s 1,00 s verzögerung 8.17.4.4 Informationen Information Datenklasse (Typ) Allgemein _:13171:300 Allgemein:Unterspannungsblock. _:13171:301 Allgemein:df/dt Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 803 _:13231:56 df/dt fallend1:Auslöseverz. abgelauf. _:13231:57 df/dt fallend1:Auslösemeldung df/dt steigend1 _:13201:81 df/dt steigend1:>Blockierung Stufe _:13201:54 df/dt steigend1:Nicht wirksam _:13201:52 df/dt steigend1:Zustand _:13201:53 df/dt steigend1:Bereitschaft _:13201:55 df/dt steigend1:Anregung _:13201:56 df/dt steigend1:Auslöseverz. abgelauf. _:13201:57 df/dt steigend1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 804: 8.18 Leistungsschutz (P, Q) 3-Phasig

    Struktur/Einbettung der Funktion Logische Verknüpfung der Ausgangssignale Die Auslösemeldungen der Wirk- und Blindleistungsstufe(n) können im CFC logisch verknüpft werden. Wenn in der Wirk- und in der Blindleistungsstufe eine Auslösemeldung vorliegt, wird eine Alarmmeldung erzeugt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 805: Stufe Wirkleistung

    L1, Leistung von L2 oder Leistung von L3. Anregekennlinie Mit dem Typ der Stufe legen Sie fest, ob die Stufe als größer Stufe (Stufentyp: Leistung P>) oder als kleiner Stufe (Stufentyp: Leistung P<) arbeitet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 806 Bei einer Blockierung wird eine angeregte Stufe zurückgesetzt. Folgende Blockierungen der Stufe sind möglich: • Von intern oder extern über das binäre Eingangssignal >Blockierung Stufe . • Die Frequenz ist kleiner oder gleich 10 Hz. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 807: Stufe Blindleistung

    Stufe (Stufentyp: Leistung Q<) arbeitet. Mit dem Parameter Schwellwert legen Sie die Ansprechschwelle der Stufe fest. Mit dem Parameter Neigung Leistungsgerade legen Sie die Neigung der Anregekennlinie fest. Die Definition der Vorzeichen entnehmen Sie dem folgenden Bild. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 808: Anwendungsbeispiel

    Schwelle der Untererregungsbegrenzung eingestellt und setzt ebenfalls eine Alarm- meldung ab. Die Untererregungsbegrenzung liegt vor der statischen Stabilitätsgrenze. Die verwendete Funk- tion ist die 3-phasige Leistungsmessung. Bild 8-74 zeigt die Schwellwerte und die Lage der Kennlinien im PQ- Diagramm. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 809: Einstellhinweise Wirkleistungsstufe

    Parameter: Messwert • Empfohlener Einstellwert (_:6271:105) Messwert = Mitsystemleistung Mit dem Parameter Messwert legen Sie fest, welcher Leistungsmesswert ausgewertet wird. Bei einer 3- phasigen Messung empfiehlt Siemens die Auswertung der Mitsystemleistung. Parameter: Schwellwert • Empfohlener Einstellwert (_:6271:3) Schwellwert = 10 % Mit dem Parameter Schwellwert stellen Sie die Ansprechschwelle der Wirkleistungsstufe ein.

  • Seite 810: Einstellhinweise Blindleistungsstufe

    Parameter: Messwert • Empfohlener Einstellwert (_:6331:105) Messwert = Mitsystemleistung Mit dem Parameter Messwert legen Sie fest, welcher Leistungsmesswert ausgewertet wird. Bei einer 3- phasigen Messung empfiehlt Siemens die Auswertung der Mitsystemleistung. Parameter: Schwellwert • Empfohlener Einstellwert (_:6331:3) Schwellwert = -35 % Mit dem Parameter Schwellwert stellen Sie die Ansprechschwelle der Blindleistungsstufe ein.

  • Seite 811: Parameter

    Leistung P> 1:Auslöseverzö- 0,00 s bis 60,00 s 1,00 s gerung Leistung P< 1 • _:6271:1 Leistung P< 1:Modus • • Test • _:6271:2 Leistung P< 1:Blk. Ausl. & nein nein Fehleraufz. • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 812 Leistung Q< 1:Messwert Leistung von L1 Mitsystemleis- tung • Leistung von L2 • Leistung von L3 • Mitsystemleistung _:6331:3 Leistung Q< 1:Schwellwert -200,0 % bis -1,0 % -30,0 % 1,0 % bis 200,0 % SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 813: Informationen

    Leistung Q< 1 _:6331:81 Leistung Q< 1:>Blockierung Stufe _:6331:54 Leistung Q< 1:Nicht wirksam _:6331:52 Leistung Q< 1:Zustand _:6331:53 Leistung Q< 1:Bereitschaft _:6331:55 Leistung Q< 1:Anregung _:6331:56 Leistung Q< 1:Auslöseverz. abgelauf. _:6331:57 Leistung Q< 1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 814: 8.19 Kraftwerksentkupplungs-Schutz

    Generators und der Netzspannung (Bezugspunkt im Netz). HINWEIS Der unter den Funktionsmesswerten in der Funktionsgruppe Generatorständer dargestellte Polradwinkel bezieht sich auf die Klemmenspannung und ist etwas kleiner. Die nachfolgend dargestellten Gleichungen zeigen vereinfacht grundsätzliche Zusammenhänge der resultier- enden Beanspruchung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 815 Die Kraftwerksentkupplung vermeidet eine unzulässige Beanspruchung des Wellenstrangs. Die Auswertung mehrerer Kriterien gewährleistet die sichere Funktion: • Überstrom Kriterium zur Kurzschlusserkennung • Unterspannung Kriterium zur Unterspannungserkennung • Wirkleistung P< Kriterium zur Erfassung einer Wirkleistungsabsenkung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 816 ) intern gespeichert wird. Um eine Fehlmessung bei Übergangsvorgängen auszuschließen, wird nicht die Wirkleistung zum Triggerzeitpunkt sondern der Wert von ca. 2 Perioden vor dem Triggerzeit- punkt verwendet. [lo_PPD_db_measurement, 2, de_DE] Bild 8-78 Logikdiagramm Freigabe der dP-Messung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 817 Sie ist damit immer kleiner als 100 % und der Maximalwert wird bei Nennbedingungen durch cos φ (Leistungsfaktor) bestimmt. Der Prozentwert für die Leiterströme ist auf den Generatornennstrom bezogen. Der Prozentwert für die Leiter-Leiter-Spannung ist auf die Generatornennspannung bezogen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 818 Ferner können Sie auch nur 1 Stufe auswählen. Wählen Sie zwischen der gestuften Auslösekennlinie und der definierten Zeit. Funktionsmesswerte Damit Sie das Verhalten der Funktion besser bewerten können, stehen Ihnen Funktionsmesswerte zur Verfü- gung. Diese können Sie z.B. in einen Störschrieb rangieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 819: Anwendungs- Und Einstellhinweise

    8.19.4 Anwendungs- und Einstellhinweise Für eine typische Anwendung in einem Kraftwerksblock empfiehlt Siemens die folgenden grundsätzlichen Einstellungen. Eine auf den Kraftwerksblock zugeschnittene Einstellung – insbesondere hinsichtlich Wirkleis- tungsdifferenz und zulässiger Verzögerungszeit – ist nur über eine Netzstudie mit den konkreten Anlagenpara- metern möglich.
  • Seite 820 Generator ein. Im Anschlussbeispiel (Bild 8-81) sind das 21 kV. Aus den Einstellungen für Nennstrom und Nennspannung ergibt sich eine Nennscheinleistung von √3 ⋅ 21 kV ⋅ 19 712 A = 717 MVA. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 821 Ein für den cos φ typischer Wert zwischen 0,8 und 0,9 ergibt eine prozentuale Wirkleistung (Bezugsleistung ist die Scheinleistung) von 80 % bis 90 %. Der Einstellwert liegt damit über der Hälfte der maximalen Wirkleis- tung. Siemens empfiehlt einen Wert von > 50 % (P1/S nenn,Gen Parameter: Rückfallverzögerung...
  • Seite 822 Wenn Sie die Kennlinie (Parameter Kennlinie = ja) verwenden wollen, stellen Sie den Parameter Schwelle dP1< auf den niedrigsten Schwellwert der Kennlinie ein (siehe Tabelle 8-4). Parameter: Auslöseverzögerung • Voreinstellwert (_:18451:6) Auslöseverzögerung = 0,15 s SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 823 Mit dem Parameter Kennlinie legen Sie fest, ob Sie die Kennlinie oder eine fest vorgegebene Auslöseverzö- gerung (Kennlinie = nein) verwenden wollen. Siemens empfiehlt den Voreinstellwert, da Sie mit der Kenn- linie auf unterschiedliche Wirkleistungsänderungen mit unterschiedlichen Verzögerungen wirken können. Auf diese Weise erhöhen Sie die Versorgungssicherheit und vermeiden bei kleineren Wirkleistungsänderungen...

  • Seite 824: Parameter

    0,005 A bis 8,000 A 6,500 A _:18451:104 Stufe 1:Schwelle ULL< 0,300 V bis 175,000 V 70,000 V • _:18451:106 Stufe 1:Kennlinie nein • _:18451:6 Stufe 1:Auslöseverzöge- 0,00 s bis 60,00 s 0,15 s rung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 825: Informationen

    Stufe 1:dP1< Freigabe _:18451:302 Stufe 1:P1> Freigabe _:18451:303 Stufe 1:P1< Freigabe _:18451:304 Stufe 1:I> Freigabe _:18451:305 Stufe 1:ULL< Freigabe _:18451:306 Stufe 1:Trigger für dP1-Ber. _:18451:55 Stufe 1:Anregung _:18451:56 Stufe 1:Auslöseverz. abgelauf. _:18451:57 Stufe 1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 826: 8.20 Leistungsschalter-Versagerschutz

    Algorithmus Ad. LS-Vers.. Dadurch erreichen Sie eine schnellere und sichere Erkennung des Ausschaltens des Leistungsschalters bei komplexen Signalverläufen. Bis auf eine geringfügig angehobene Prozessorlast gleichen sich die beiden Funktionen bei Einstellmöglichkeiten, Logik und Meldungen. Siemens empfiehlt, den adaptiven Leistungsschalter-Versagerschutz zu verwenden und Mischformen in einem Gerät zu vermeiden.

  • Seite 827: Funktionsbeschreibung

    Über die Rangierung können Sie festlegen, ob einzelne Schutzstufen oder Schutzfunktionen als Startquelle verwendet werden, oder ob der Start nur von extern erfolgen soll. Das Rangieren der internen Startquellen erfolgt in den Schutzfunktionsgruppen über den Eintrag Leistungs- schalterinteraktion (siehe hierzu 2.1 Funktionseinbettung im Gerät). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 828 Das entsprechende Signal wird blockiert, so dass die Funktion von extern nicht mehr anregen kann. Eine entsprechende Meldung wird abgesetzt und die Funktionsbereitschaft nimmt den Zustand Warnung an. Die Blockierung wird aufgehoben, sobald das binäre Eingangssignal zurückfällt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 829 Schwellwert überschreitet, gilt der entsprechende Leistungsschalterpol als geschlossen und das Stromkriterium als erfüllt. Der Plausibilisierungsstrom kann entweder ein 2. Leiterstrom sein (zu vergleichen mit dem Schwellwert für Leiterströme) oder der Null- oder Gegensystemstrom (zu vergleichen mit dem SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 830 Wenn Sie den Parameter I2-Kriterium auf Direkte Freigabe einstellen, erfolgt eine Plausibilitätsprü- fung über die Leiterströme mit 1/3 * Schwellw. I2 dir. Freigabe. Der Messalgorithmus ist hinsichtlich eines schnellen Rückfalls bei Schwellwertunterschreitung optimiert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 831 Fehlermeldung abgesetzt. Zudem nimmt die Funktionsbereitschaft den Zustand Warnung an. Eine erkannte statische Störstellung (keine Zwischenstellung) führt dazu, dass das Leistungsschalter-Hilfskon- taktkriterium nicht verwendet wird (das interne Signal Hi.ko.krit.: LS Ein ist inaktiv). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 832 Rückfall wird ausschließlich über das Strom- oder das Leistungsschalter-Hilfskontaktkriterium gesteuert. Wenn der Rückfall auch bei gehendem Startsignal erfolgen soll (also gehender Anregung oder Auslösung der Schutzfunktion), dann muss das Halten des Startsignals abgeschaltet werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 833 Mit dem Parameter Mindestdauer Auslösung wird die Mindestdauer für die Auslösungen der Funktion definiert. Der Parameter wird im Gegensatz zu allen anderen Schutzfunktionen innerhalb der eigenen Funk- tion eingestellt. Damit ist die Einstellung unabhängig von dem gleichnamigen übergreifenden Parameter, der in den Geräteeinstellungen eingestellt wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 834: Anwendungs- Und Einstellhinweise

    Anwendungs- und Einstellhinweise 8.20.4 Bild 8-91 gibt einen Überblick über das Funktionsschema beim Start der LSVS-Funktion von extern. Beim Start von intern entfällt das externe Schutzgerät und die Schutzfunktionalität befindet sich im LSVS-Gerät. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 835 Netzen unerwünscht sein. Wenn ein Start ausschließlich von extern erforderlich ist, müssen alle internen Schutzfunktionen als Start- quelle wegrangiert werden. Parameter: Start über Binäreingang • Voreinstellwert (_:107) Start über Binäreingang = nein SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 836 Der LSVS-Ansprechwert (Schwellwert) ist kleiner eingestellt als der Last- strom. b) Betriebsbedingungen mit Stromfluss können oberhalb des Anregewertes vorliegen. Um eine mögliche Überfunktion zu vermeiden, empfiehlt Siemens die Verwendung des 2-kanaligen Starts. Wenn nur ein Ansteuerungskreis eines Binäreingangs zum Start des LSVS 1-kanalig zur Verfügung steht, muss der 1-kanalige Start verwendet werden.
  • Seite 837 Der Start erfolgt vom Gegenende über eine Hilfseinrichtung zur Befehlsübertragung. Diese Einrichtung erzeugt nur einen Signalimpuls. HINWEIS Siemens weist daraufhin, dass der LSVS bei Haltung mit jedem Startimpuls und entsprechend hohem Stromfluss eine Auslösung erzeugt. Bedenken Sie dies besonders beim externen Start. Parameter: Schwellwert Leiterstrom/Schwellwert empfindlich •...
  • Seite 838 Empfohlener Einstellwert (_:122) Schwellw.3I0 dir. Freigabe = ca. 0,5 Ik Dieser Parameter wirkt nur, wenn der Parameter 3I0-Kriterium auf Direkte Freigabe eingestellt ist. Siemens empfiehlt, die Schwelle auf die Hälfte des minimalen Kurzschlussstromes (Ik ) einzustellen, damit das Abschalten des Fehlers schnell erkannt wird und die Funktion dadurch schnell zurückfallen kann.
  • Seite 839 Empfohlener Einstellwert (_:123) Schwellw. I2 dir. Freigabe = ca. 0,5 I2 Dieser Parameter wirkt nur, wenn der Parameter I2-Kriterium auf Direkte Freigabe gestellt ist. Siemens empfiehlt, den Parameter auf die Hälfte des zulässigen Gegensystemstroms (I2 ) einzustellen, um im Fall einer unerwünschten Gegensystemkomponente eine schnelle Fehlerklärung zu erreichen.
  • Seite 840 Die folgenden Einstellungen sind sinnvoll: • Wenn die minimale Fehlerklärungszeit oberste Priorität hat, empfiehlt Siemens, die Zeit zu 0 zu setzen. Dadurch wird die Wiederholung der Auslösung unmittelbar mit dem Start initiiert. Der Nachteil ist, dass ein Defekt des 1. Auslösekreises nicht erkannt wird.
  • Seite 841 Wenn nur 1 Ansteuerungskreis, für den lokalen LS zur Verfügung steht, muss das Ausgangssignal nicht zwin- gend rangiert werden, da das Signal auch die LS-Auslöselogik ansteuert. Wenn ein 2. Ansteuerungskreis vorhanden ist, muss das Ausgangssignal Ausl.wiederholung T1 auf den dazugehörigen Binärausgang rangiert werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 842: Parameter

    Die Kriterien werden kontinuierlich überprüft und der Leistungsschalter- Versagerschutz fällt sofort zurück, sobald die Kriterien nicht mehr erfüllt sind. Siemens empfiehlt, diese Einstellung beizubehalten. Mit dieser Einstellung werden wechselnde Lastfälle während des Fehlerfalls, z.B. bei Anwendung der Eineinhalb-Leistungsschalter-Methode, berücksich- tigt. Die Verzögerungszeiten und die Anregung der Funktion werden allein durch einen Anwurf gestartet.
  • Seite 843 5 A @ 50 Inenn 0,15 A bis 175,00 A 1,25 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,250 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 1,250 A SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 844: Informationen

    Ad. LS-Vers. #:BE Hi.ko.Rangier.fehlt _:300 Ad. LS-Vers. #:Stör. BE 'Start' _:307 Ad. LS-Vers. #:Stör. keine BE Freig. _:301 Ad. LS-Vers. #:Stör. BE 'Freigabe' _:315 Ad. LS-Vers. #:Unverz. Auslösung _:316 Ad. LS-Vers. #:Schalterversagen Pol SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 845: 8.21 Leistungsschalter-Rückzündeschutz

    Überblick Logik der Funktion Funktionsbeschreibung 8.21.3 Plausibilitätsfreigabe Die Funktion Leistungsschalter-Rückzündeschutz gibt einen Auslösebefehl an einen übergeordneten Leis- tungsschalter aus, üblicherweise den Einspeisungsleistungsschalter einer Sammelschiene. Eine Überfunktion dieser Schutzfunktion kann extreme Probleme für die gesamte Applikation bedeuten. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 846 Freigabe als erteilt. Aus Sicherheitsgründen verfügt das Eingangssignal >Freigabe über eine voreingestellte Software-Filterzeit von 20 ms. Überwachung starten/stoppen Über die Logik Überwachung starten/stoppen wird die Dauer der Überwachung des Stromsignals auf Rückzün- dungen festgelegt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 847 Auf der einen Seite werden Stromspitzen gedämpft, aber immer noch zuverlässig anhand des Grund- schwingungswerts erkannt. • Auf der anderen Seite wird ein Gleichstromanteil unterdrückt. Solch ein Gleichstromanteil kann nach Abschaltung eines Leistungsschalters auftreten. Daher ist der Grundschwingungswert eine gute Wahl für eine zuverlässige Rückzündeerkennung. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 848 Mit dem Parameter Mindestdauer Auslösung wird die minimale Dauer für den Auslösebefehl der Funk- tion festgelegt. Im Gegensatz zu anderen Schutzfunktionen wird der Parameter innerhalb der eigenen Funk- tion gesetzt. Daher ist diese Einstellung unabhängig vom gleichnamigen umfassenden Parameter, der in den Geräteeinstellungen gesetzt wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 849: Anwendungs- Und Einstellhinweise

    Der Leistungsschalter-Rückzündeschutz wird nicht durch manuelles Öffnen des Leistungsschalters, ohne das Gerät, gestartet. • Anregung des Leistungsschalter-Versagerschutzes Verwenden Sie dieses Kriterium, wenn der Leistungsschalter-Rückzündeschutz nur dann gestartet werden soll, wenn zuvor der Leistungsschalter-Versagerschutz gestartet (angeregt) wurde. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 850 Leistungsschalter geöffnet wurde. Mit der laufenden Entladung der Kondensatorbank sinkt die Wahrscheinlichkeit von Rückzündungen. Daher besteht keine Notwendigkeit, die Überwachungszeit höher als die Entladungszeit einzustellen. Siemens empfiehlt die Einstellung der Überwachungszeit im Bereich von 0,5 * Entladungszeit bis 1 * Entladungszeit.
  • Seite 851 Leistungsschalter ausgelöst. Danach fällt die Funktion Leistungsschalter-Rück- zündeschutz während der Verzögerungszeit T2 zurück. Siemens empfiehlt die Anwendung einer Auslösewiederholung des lokalen Leistungsschalters. Da die Auslöse- wiederholung ein Sicherheitsmechanismus ist, kann sie ohne Verzögerungszeit gestartet werden. Siemens empfiehlt daher den Einstellwert 0 s für die Verzögerungszeit.

  • Seite 852: Parameter

    • Bei Verwendung der Auslösewiederholung muss diese Verzögerungszeit sicherstellen, dass die Funktion nach Wiederauslösen des lokalen Leistungsschalters sicher zurückfallen kann. Siemens empfiehlt für die Verzögerungszeit die Verwendung der Voreinstellung von 150 ms. Parameter: Mindestdauer Auslösung • Voreinstellwert (_:109) Mindestdauer Auslösung = 0,15 s Mit dem Parameter Mindestdauer Auslösung wird die minimale Dauer des Auslösebefehls der Funktion...

  • Seite 853: Informationen

    _:500 Rückzündestz.#:>Start _:501 Rückzündestz.#:>Stop _:502 Rückzündestz.#:>Freigabe _:82 Rückzündestz.#:>Blockierung Funktion _:503 Rückzündestz.#:>LS-Störung _:54 Rückzündestz.#:Nicht wirksam _:52 Rückzündestz.#:Zustand _:53 Rückzündestz.#:Bereitschaft _:304 Rückzündestz.#:Freigabe durch Plausib. _:303 Rückzündestz.#:Überwachung läuft _:55 Rückzündestz.#:Anregung _:301 Rückzündestz.#:Ausl.wiederholung T1 _:302 Rückzündestz.#:Auslösebefehl T2 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 854: Schnellauslösung Bei Zuschaltung Auf Fehler

    Die Funktion ist werkseitig mit einer Stufe vorkonfiguriert. Innerhalb der Funktion lassen sich maximal 2 Stufen gleichzeitig betreiben. Die Stufen sind identisch aufgebaut. [dw_strsto, 1, de_DE] Bild 8-98 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 855: Stufenbeschreibung

    Mit dem Parameter Konfiguration legen Sie fest, mit welcher Anregung einer Schutzfunktion oder Schutz- stufe die Funktion Schnellauslösung bei Zuschaltung auf Fehler anspricht. Üblicherweise werden die Anregungen von Schutzfunktionen und -stufen mit hohem Fehlerstrom ausgewählt: • Distanzschutz • Überstromzeitschutz (Phase und Erde) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 856: Parameter

    Informationen 8.22.6 Information Datenklasse (Typ) Sammelmeldung _:4501:55 Sammelmeldung:Anregung _:4501:57 Sammelmeldung:Auslösemeldung Stufe 1 _:5941:81 Stufe 1:>Blockierung Stufe _:5941:54 Stufe 1:Nicht wirksam _:5941:52 Stufe 1:Zustand _:5941:53 Stufe 1:Bereitschaft _:5941:55 Stufe 1:Anregung _:5941:57 Stufe 1:Auslösemeldung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 857: Drehfeldumschaltung

    DIGSI 5-Projektnavigation unter Name des Gerätes → Parameter. Dort finden Sie den Parameter für die Einstellung der Phasenfolge und die Binäreingänge, über die Sie eine Änderung der Phasenfolge beeinflussen können. [dw_ph_rein, 1, de_DE] Bild 8-100 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 858: Funktionsbeschreibung

    Der Umschaltbefehl muss für mindestens 200 ms anstehen. Die Änderung der Phasenfolge ist nur bei Stillstand der Maschine zulässig. Wenn die Strom- und Spannungswerte aller 3-phasigen Mess- stellen unter 5 % der Nenngrößen liegen, wird dies als „Maschinenstillstand” erkannt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 859 Für den Differentialschutz von IED1 ist die Phasenfolge bedeutungslos, da das Schutzobjekt nicht von der Umschaltmöglichkeit der Phasenfolge betroffen ist. Für den Differentialschutz von IED2 ist die Phasenfolge relevant, da sich das Schutzobjekt über die Umschalt- möglichkeit hinweg erstreckt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 860: Anwendungs- Und Einstellhinweise

    Parameter: Drehfeldrichtung • Voreinstellung (_:101) Drehfeldrichtung = L1 L2 L3 Phasenfolge L1, L2, L3 L1 L2 L3 Phasenfolge L1, L3, L2 L1 L3 L2 Parameter: Getauschte Phasen • Voreinstellung (_:106) Getauschte Phasen = kein SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 861: Parameter

    • _:106 U-Wandler 3-ph:Getauschte kein kein Phasen • L1 L3 • L2 L3 • L1 L2 • _:111 U-Wandler 3-ph:Nach- inaktiv aktiv führen • aktiv _:107 U-Wandler 3-ph:ID der 0 bis 100 Messstelle SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 862: Informationen

    Allgemein:Drehfeld L1 L2 L3 _:320 Allgemein:Drehfeld L1 L3 L2 _:321 Allgemein:Freq. n.im Arbeitsber. _:322 Allgemein:f Sys _:323 Allgemein:f N.führ Allgemein _:315 U-Wandler 3-ph:Phasen AB getauscht _:316 U-Wandler 3-ph:Phasen BC getauscht _:317 U-Wandler 3-ph:Phasen AC getauscht SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 863: 8.24 Spannungsmessstellen-Auswahl

    Doppelsammelschiene mit Kondensatorbank Messstellen mit der Funktionsgruppe Kondensatorbank verbinden Bild 8-106 zeigt, wie die Funktionsgruppe Kondensatorbank in DIGSI mit mehreren Messstellen verbunden wird. Die ID jeder Messstelle erscheint nach dem Namen in Klammern. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 864: Anwendungs- Und Einstellhinweise

    Eingang IN3 des Bausteins bool_int_1 auf wahr gesetzt und als ID für den Spannungsauswahl- Eingang ( >MS-ID-Auswahl ) wird der Wert 0 verwendet. Wenn ID 0 ausgewählt wird, werden alle Span- nungswerte der entsprechenden Funktionsgruppen-Schnittstelle unverzüglich auf 0 V gesetzt. Eine Alarmmel- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 865: Informationen

    Die Gültigkeit der Spannungsmesswerte wird auf ungültig gesetzt. • Die Meldung Bereitschaft wird auf Alarm gesetzt. • Die Meldung Auswahl ungültig wird auf wahr gesetzt. Informationen 8.24.4 Information Datenklasse (Typ) U-Messst.Ausw. _:501 U-Messst.Ausw.:>MS-ID-Auswahl _:53 U-Messst.Ausw.:Bereitschaft _:301 U-Messst.Ausw.:Auswahl ungültig SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 866: Lichtbogenschutz

    Die Funktion Lichtbogenschutz ist mit 3 Stufen vorkonfiguriert. Innerhalb der Funktion lassen sich maximal 17 Stufen gleichzeitig betreiben. Die Stufen sind identisch aufgebaut. Das folgende Bild zeigt den prinzipiellen Aufbau der Funktion Lichtbogenschutz. [dw_structure_arcprot, 2, de_DE] Bild 8-108 Struktur/Einbettung der Funktion Lichtbogenschutz SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 867: Funktionsbeschreibung

    Schutz- und Automatikfunktionen 8.25 Lichtbogenschutz Funktionsbeschreibung 8.25.3 Logik des Funktionsblocks Allgemein [lo_fb0_arcprot, 3, de_DE] Bild 8-109 Logikdiagramm des Funktionsblocks Allgemein SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 868 Platzieren Sie die Lichtbogen-Sensoren in der Schaltanlage so, dass sie nicht von Anlagenteilen verdeckt werden! Vermeiden Sie eine Abschattung der Lichtbogen-Sensoren! HINWEIS Wenn ein optischer Sensor einen Lichtbogen erkannt hat, müssen Sie den betroffenen optischen Sensor austauschen! SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 869: Anwendungs- Und Einstellhinweise - Allgemeine Parameter

    Leistungsschalters der Effektivwert des Einschaltstromes den Schwellwert I> nicht überschreitet. Weitere Informationen zur Berechnung des Einstellwertes finden Sie unter 8.7.4.2 Anwendungs- und Einstell- hinweise. Parameter: Schwellwert 3I0> • Voreinstellwert (_:2311:4) Schwellwert 3I0> = 1,000 A SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 870: Anwendungs- Und Einstellhinweise Der Stufe

    Die Stufe arbeitet nur mit dem Eingangssignal Licht und löst auch ohne nur Licht gemessenen Strom aus. Diese Betriebsart kann bei plötzlichen Lichteinflüssen zu einer Überfunktion führen. Verwenden Sie diesen Einstellwert nur, wenn der Einfluss externer Lichtsig- nale ausgeschlossen ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 871: Parameter

    Licht höher einstellen, sinkt die Empfindlichkeit. Wenn die Sensoren schon bei einem Schaltlichtbogen des Leistungsschalters ansprechen, stellen Sie den Parameter Schwellwert Licht höher ein. Siemens empfiehlt die Voreinstellwerte für Punkt- oder Liniensensoren. Nur wenn Sie spezielle Vorgaben zur Lichtempfindlichkeit haben, stellen Sie den Parameter Schwellwert Licht manuell ein.
  • Seite 872 Stufe 2:Sensor Punktsensor Punktsensor • Liniensensor • benutzerdef. _:14552:7 Stufe 2:Schwellwert -34,00 dB bis -10,00 dB -20,00 dB Licht _:14552:10 Stufe 2:Kanal Einstellmöglichkeiten anwen- dungsabhängig Stufe 3 • _:14553:1 Stufe 3:Modus • • Test SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 873: Informationen

    Stufe 1:Lichtbogen erkannt _:14551:301 Stufe 1:Licht erkannt _:14551:55 Stufe 1:Anregung _:14551:57 Stufe 1:Auslösemeldung Stufe 2 _:14552:81 Stufe 2:>Blockierung Stufe _:14552:82 Stufe 2:>Externes Licht _:14552:501 Stufe 2:>Externer Strom _:14552:51 Stufe 2:Modus (steuerbar) _:14552:54 Stufe 2:Nicht wirksam SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 874: Anwendungsbeispiel Für Lichtbogenschutz Mit Punktsensoren In Der Betriebsart: Nur Licht

    Anzahl der notwendigen Stufen der Funktion in den Schutzgeräten der Abzweige und der Einspeisung • Einstellhinweise zu ausgewählten Parametern in den Stufen der Funktion Das folgende Bild zeigt die Anordnung und den Anschluss der optischen Punktsensoren: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 875 Beachten Sie, dass die Anzahl der am Gerät anschließbaren Lichtbogenschutz-Module von der Hardware- Konfiguration des Gerätes abhängt. Bei modularen Geräten können Sie maximal 15 Sensoren anschließen, bei nicht modularen Geräten maximal 6 Sensoren (3 Sensoren pro Modul). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 876: Anwendungs- Und Einstellhinweise

    Parameter: Kanal = Lichtbogen Mod. 2 Kanal 1 (Stufe 4) → Überwachung LS-Raum in Abzweig 2 Parameter: Kanal = Lichtbogen Mod. 2 Kanal 2 (Stufe 5) → Überwachung SS-Raum in der Einspeisung Die Parameter im Block Allgemein sind nicht relevant, da die Betriebsart = nur Licht ist. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 877: Anwendungsbeispiel Für Lichtbogenschutz Mit Punktsensoren In Der Betriebsart: Licht Und Strom

    Einspeisung an. • Das Schutzgerät in der Einspeisung schaltet Lichtbögen im SS-Raum, LS-Raum und Kabelanschlussraum der Abzweige 1 und 2 ab. Weiterhin schaltet das Schutzgerät in der Einspeisung Lichtbögen im SS-Raum der Einspeisung ab. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 878: Anwendungs- Und Einstellhinweise

    Parameter: Kanal = Lichtbogen Mod. 3 Kanal 1 (Stufe 7) → Überwachung SS-Raum in der Einspeisung Die Einstellhinweise für die Parameter Schwellwert I> und Schwellwert 3I0> finden Sie im Kapitel 8.25.4 Anwendungs- und Einstellhinweise – Allgemeine Parameter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 879: Anwendungsbeispiel Für Lichtbogenschutz Mit Punktsensoren Über Externe Einkopplung

    Strom aus. Wenn der gemessene Strom die Schwellwerte Schwellwert I> und/oder Schwellwert 3I0> überschreitet, schaltet das Schutzgerät in der Einspeisung den Fehler ab. Weitere Informationen finden Sie im Kapitel 8.25.10.2 Anwendungs- und Einstellhinweise SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 880: Anwendungs- Und Einstellhinweise

    Parameter: Kanal = Lichtbogen Mod. 1 Kanal 2 (Stufe 2) → Überwachung LS-Raum in Abzweig 1 Stufe 3 (Überwachung Kabelanschlussraum): Stellen Sie die Parameter der Stufe wie folgt ein: • Parameter: Betriebsart = Strom und Licht • Parameter: Sensor = Punktsensor SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 881 Schwellwert 3I0> überschritten sind, wird sofort eine Auslösemeldung erzeugt. • Parameter: Kanal = Lichtbogen Mod. 1 Kanal 1 • Parameter: Betriebsart = Strom und Licht • Parameter: Sensor = Punktsensor • Parameter: Externe Einkopplung = nein SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 882: Anwendungsbeispiel Für Lichtbogenschutz Mit Einem Liniensensor In Der Betriebsart: Licht Und Strom

    = Strom und Licht. Im Beispiel werden alle Lichtbögen von dem Schutzgerät in der Einspeisung erfasst. Folgende Punkte werden im Beispiel betrachtet: • Platzierung des optischen Liniensensors in der Schaltanlage • Anschluss des optischen Liniensensors an das Schutzgerät in der Einspeisung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 883 Bei einem Lichtbogen im LS-Raum und Kabelanschlussraum der Einspeisung muss das übergeordnete Schutzgerät abschalten. HINWEIS Wenn die Funktion Lichtbogenschutz mit der Betriebsart = Strom und Licht arbeitet, vermeidet das zusätzliche Stromkriterium Fehlauslösungen durch externe Lichteinflüsse. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 884: Anwendungs- Und Einstellhinweise

    Parameter: Kanal = Lichtbogen Mod. 1 Kanal 1 (Stufe 1) → Überwachung der SS-Räume (Einspei- sung, Abzweig 1, Abzweig 2) Die Einstellhinweise für die Parameter Schwellwert I> und Schwellwert 3I0> finden Sie im Kapitel 8.25.4 Anwendungs- und Einstellhinweise – Allgemeine Parameter. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 885: Überwachungsfunktionen

    Überwachungsfunktionen Übersicht Überwachung des Ressourcenverbrauchs Überwachung des sekundären Systems Überwachung der Geräte-Hardware Überwachung der Geräte-Firmware Überwachung der Hardware-Konfiguration Überwachung der Kommunikationsverbindungen Fehlerreaktionen und Abhilfemaßnahmen Sammelmeldungen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 886: Übersicht

    Überwachungsfunktionen 9.1 Übersicht Übersicht SIPROTEC 5-Geräte verfügen über ein umfangreiches und durchgängiges Überwachungskonzept. Die kontinu- ierliche Überwachung • Sichert die Verfügbarkeit der verwendeten Technik • Vermeidet Unter- und Überfunktion des Gerätes • Schützt Personen und primärtechnische Einrichtungen • Bietet effektive Hilfen bei der Inbetriebnahme und dem Test Folgende Bereiche werden überwacht:...

  • Seite 887: Überwachung Des Ressourcenverbrauchs

    Lastmodell 9.2.1 SIPROTEC 5-Geräte sind frei konfigurierbar. In DIGSI 5 ist ein Lastmodell integriert. Das Lastmodell verhindert, dass Sie das Gerät durch eine zu umfangreiche Applikation überlasten. Das Lastmodell zeigt die Geräteauslastung und die Reaktionszeiten von Gerätefunktionen an. Im Fall einer möglichen Überlastung des Gerätes durch eine erstellte Applikation verhindert DIGSI das Laden der Applika-...

  • Seite 888: Funktionspunkte

    CFC-Ressourcen Ablaufebenen der CFC-Funktion Ein CFC-Plan und damit die projektierte CFC-Funktion läuft im SIPROTEC 5-Gerät auf genau einer von 4 Ablauf- ebenen. Die einzelnen Ablaufebenen unterscheiden sich zum einen in der Priorität der Bearbeitung der Aufgaben und zum anderen in der zyklischen oder ereignisgesteuerten Bearbeitung der CFC-Pläne.
  • Seite 889 Hier werden die pro Ablaufebene zur Verfügung stehenden Ticks dargestellt. Die grünen Balken repräsentieren dabei die in den Ablaufebenen tatsächlich verbrauchten Ticks. Diesen Dialog erreichen Sie über folgenden Aufruf: Gerät → Geräteinformation → Ressourcenverbrauch. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 890 Logik in dieser Ablaufebene zu konfigurieren und alles andere in eine der anderen Ebenen zu konfigurieren. HINWEIS Leere CFC-Pläne verbrauchen auch Systemressourcen. Nicht benötigte leere Pläne sollten gelöscht werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 891: Überwachung Des Sekundären Systems

    Die aufgeführten Fälle führen in den Spannungswandler-Sekundärkreisen zu der Spannung 0. Dies kann zur Fehlfunktion von Schutzfunktionen führen. Für die Schutzfunktion Unterspannungsschutz mit 3-phasiger Spannung kann innerhalb der Funktion die Reaktion (blockieren/nicht blockieren) auf einen Messspannungsausfall eingestellt werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 892: Struktur Der Funktion

    Gliederung der Funktion Messspannungsausfall-Erkennung Jede Teilfunktion erzeugt eine eigene Überwachungsmeldung. Die Funktion fasst diese Meldungen durch die Sammelmeldung Störung zusammen. Die Reaktion auf die Erkennung eines Messspannungsausfalls ist auch in den spezifischen Schutzfunktionsbe- schreibungen erläutert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 893: Unsymmetrischer Messspannungsausfall

    über das Verschwinden der Spannungsunsymmetrie, nach einer Nachlaufzeit von 10 s. Mit dieser Nachlaufzeit wird verhindert, dass bei 3-poligen Nahfehlern außerhalb des Schutzbereichs die Überwachung zu schnell zurückfällt und damit die Schutzfunktionen freigegeben werden. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 894: 3-Phasiger Messspannungsausfall

    Wenn das Gerät die Funktion Distanzschutz enthält, prüft das Gerät den eingegebenen Schwellwert 3ph.Feh. - Freig. Leiterst. mit der Einstellung zum Mindeststrom des Distanzschutzes auf Plausibi- lität. Der Schwellwert 3ph.Feh. - Freig. Leiterst. muss kleiner oder gleich dem Freigabestrom des Distanzschutzes eingestellt sein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 895: Zuschalten Auf 3-Phasigen Messspannungsausfall, Schwachlast

    Ein Spannungssprung – wie beim 3-phasigen Messspannungsausfall bei geschlossenem Leistungsschalter (siehe Kapitel 9.3.2.4 3-phasiger Messspannungsausfall) – tritt beim Zuschalten auf einen 3-phasigen Mess- spannungsausfall nicht auf. Wenn die Überwachung nicht blockiert ist, wird die Verzögerungszeit SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 896: Anwendungs- Und Einstellhinweise

    Unsymmetrie durch eine Netzstörung bedingt ist. Wenn die Zeit abgelaufen ist, wird von einem Messspannungsausfall ausgegangen und die Überwachung geht in Selbsthaltung. Siemens empfiehlt, die Voreinstellung zu verwenden. Wenn die Selbsthaltung früher oder sofort wirken soll, können Sie die Zeit reduzieren. Parameter: Unsy.Feh.-Rückf.b.Netzf.

  • Seite 897: Parameter

    9.3 Überwachung des sekundären Systems Mit dem Parameter 3ph.Feh. - Freig. Leiterst. wird die Leiterstromschwelle definiert, deren Über- schreiten die Überwachung freigibt. Siemens empfiehlt, die Voreinstellung zu verwenden. Parameter: 3ph.Feh. - Sprung Ltrstro. • Empfohlener Einstellwert (_:103) 3ph.Feh. - Sprung Ltrstro. = 0,1 A bei I...

  • Seite 898: Informationen

    Die Funktion Spannungswandler-Schutzschalter arbeitet unabhängig von der Messspannungsausfall- Erkennung und soll – wenn möglich – parallel angewandt werden. Die Auslösung des Spannungswandler-Schutzschalters beeinflusst die Qualität der erfassten Messwertdaten (siehe 3.4 Verarbeitung von Qualitätsattributen). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 899: Struktur Der Funktion

    Parameter:Reaktionszeit (des Spannungswandler-Schutzschalters) • Empfohlener Einstellwert (_:101) Reaktionszeit = 0 ms Wenn der Spannungswandler-Schutzschalter auslöst, muss das Gerät den Distanzschutz sofort blockieren, damit der Distanzschutz durch fehlende Messspannung bei fließendem Laststrom nicht fehlauslöst. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 900: Parameter

    Bild 9-10 Struktur/Einbettung der Funktionsgruppe 9.3.4.3 Funktionsbeschreibung Die Funktionsgruppe Meldespannungsüberwachung können Sie aus der DIGSI 5-Funktionsbibliothek heraus instanziieren. Sie enthält 1 vorinstanziierten Funktionsblock Überw.gruppe (siehe folgendes Bild). Sie können maximal 25 Überwachungsgruppen instanziieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 901 Die Qualitätsattribute der Binäreingänge anderer Ein-/Ausgabebaugruppen bleiben hiervon unberücksichtigt. Überschreitet die Meldespannung wieder den binären Schwellwert, werden die Qualitätsattribute der Binär- eingänge auf gültig zurückgesetzt. [sc_ivsgrp, 2, de_DE] Bild 9-13 Parametriermenü der Überwachungsgruppe (I) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 902 Vorhanden sind 4 Ein-/Ausgabebaugruppen. In der Überwachungsgruppe 1 sind bereits Binäreingänge der Ein-/Ausgabebaugruppen 1 und 2 zusammenge- fasst. Dabei werden die 2 letzten Binäreingänge auf der Baugruppe 2 nicht in die Gruppierung einbezogen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 903: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Binäreingang legen Sie den niedrigsten Binäreingang für das erste E/A-Modul (siehe (_:106) E/A-Modul ID) fest, das Sie einer Überwachungsgruppe zuordnen möchten. Parameter (Ende Überwachungsgruppe): E/A-Modul ID • Voreinstellung (_:108) E/A-Modul ID = E/A-Modul 1 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 904: Parameter

    E/A-Modul 9 • E/A-Modul 10 • E/A-Modul 11 • E/A-Modul 12 • E/A-Modul 13 • E/A-Modul 14 • E/A-Modul 15 _:105 Überw.gruppe#:Binär- 1 bis 256 eingang • _:102 Überw.gruppe#:Variable false Gruppen aktiv. • SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 905: Informationen

    E/A-Modul 10 • E/A-Modul 11 • E/A-Modul 12 • E/A-Modul 13 • E/A-Modul 14 • E/A-Modul 15 _:109 Überw.gruppe#:Binär- 1 bis 256 eingang 9.3.4.6 Informationen Information Datenklasse (Typ) Überw.gruppe# _:52 Überw.gruppe#:Zustand _:55 Überw.gruppe#:Meldespg. gestört SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 906: Spannungssymmetrieüberwachung

    Die Spannungssymmetrie wird durch eine Betragsüberwachung kontrolliert. Dabei wird die kleinste Leiter- Leiter-Spannung in Relation zur größten Leiter-Leiter-Spannung gesetzt. Auf Unsymmetrie wird erkannt, wenn |Umin| / |Umax| < Schwellwert Min/Max, solange Umax > Schwellwert Freigabe [lo_kenuns, 1, de_DE] Bild 9-16 Kennlinie der Spannungssymmetrieüberwachung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 907: Anwendungs- Und Einstellhinweise

    Von extern oder intern über das binäre Eingangssignal >Blockierung Funktion • Eine Schutzanregung Das Anregesignal einer Schutzfunktion blockiert die Meldung Störung . 9.3.5.4 Anwendungs- und Einstellhinweise Parameter: Schwellwert Min/Max • Empfohlener Einstellwert (_:102) Schwellwert Min/Max = 0,75 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 908: Parameter

    ) ein. Siemens empfiehlt die Voreinstellung. Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög. Störungsmeld. stellen Sie so ein, dass Überfunktionen infolge von Störeinflüssen (z.B. Schalthandlungen) vermieden werden. Siemens empfiehlt die Voreinstellung. 9.3.5.5 Parameter Adr. Parameter Einstellmöglichkeiten...

  • Seite 909: Struktur Der Funktion

    UF = |UL1 + UL2 + UL3 - Uph/UN • UN| > Schwellwert, wobei Uph/UN den Parameter Anpassfakt. Uph / UN bildet. [lo_kenvss-01.tif, 1, de_DE] Bild 9-19 Kennlinie der Spannungssummenüberwachung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 910 Blockierung der Funktion Folgende Blockierungen setzen die angeregte Funktion vollständig zurück: • Von extern oder intern über das binäre Eingangssignal >Blockierung Funktion • Eine Schutzanregung Das Anregesignal einer Schutzfunktion blockiert die Meldung Störung . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 911: Anwendungs- Und Einstellhinweise

    Empfohlener Einstellwert (_:3) Schwellwert = 25 V Mit dem Parameter Schwellwert stellen Sie die Spannung ein, mit der das Gerät die berechnete Fehlerspan- nung (U ) als Störung der Spannungssummen erkennt. Siemens empfiehlt die Voreinstellung. Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög.

  • Seite 912: Funktionsbeschreibung

    Der Anschluss der Spannungen am Gerät ist unabhängig von der gewählten Phasenfolge. Die Anschlusspläne sind im Kapitel A Anhang dargestellt. Freigabebedingung Die Überwachung der Spannungsdrehfeldrichtung wird ausgeführt, wenn alle gemessenen Leiter-Leiter-Span- nungen über 40 V liegen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 913: Anwendungs- Und Einstellhinweise

    Anwendungs- und Einstellhinweise Parameter: Verzög. Störungsmeld. • Empfohlener Einstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög. Störungsmeld. so ein, dass Überfunktionen infolge von Störeinflüssen (z.B. Schalthandlungen) vermieden werden. Siemens empfiehlt, die Voreinstellung zu verwenden. 9.3.7.5 Parameter Adr. Parameter Einstellmöglichkeiten...

  • Seite 914: Struktur Der Funktion

    [dw_VBP application, 1, de_DE] Bild 9-24 Anwendungsbeispiel Messstellen mit Funktionsgruppe verbinden Das folgende Bild zeigt die Verbindung der Funktionsgruppe Generator Ständer mit mehreren Messstellen in DIGSI. Die ID jeder Messstelle erscheint nach dem Namen in Klammern. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 915 Spannungsvergleichsüberwachung verwendet. Wenn der Hauptspannungswandler getrennt ist, dann gibt die Funktion Spannungsvergleichsüberwa- chung das Blockiersignal Messspannungsausfall aus. Das Signal wird an alle spannungsbezogenen Schutzfunktionen in derselben Funktionsgruppe wie die Spannungsvergleichsüberwachung über- tragen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 916 ΔU4 = Max. (U1 , U1 Die folgende Tabelle zeigt die Beschreibung der Spannungen. Tabelle 9-1 Beschreibung der Spannungen Spannungen Beschreibung u(n) Abtastwert der Referenzspannung u(n) Abtastwert der Hauptspannung Grundschwingungswert der Referenzspannung Grundschwingungswert der Hauptspannung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 917 • Die Spannungsmesswerte werden als Störung dargestellt. • Die Gültigkeit der Spannungsmesswerte wird auf ungültig gesetzt. • Die Meldung Bereitschaft wird auf Alarm gesetzt. • Die Meldung Auswahl ungültig wird auf wahr gesetzt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 918: Anwendungs- Und Einstellhinweise

    Wenn Sie in den Test-Modus wechseln, wird die Funktion Spannungsvergleichsüberwachung als ungültig markiert. 9.3.8.5 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung Spg.vergl. 1 • _:2311:1 Allgemein:Modus • • Test _:2311:101 Allgemein:Referenzspan- Einstellmöglichkeiten anwen- Keine nung dungsabhängig SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 919: Informationen

    Schutzfunktionen versehen werden. • Nach 10 ms der Drahtbruchprüfung wird der gesicherte Drahtbruch mit folgenden Meldungen gemeldet: (_:304) L1 Drahtbruch , (_:305) L2 Drahtbruch und/oder (_:306) L3 Drahtbruch und (_:308) Drahtbruch bestätigt ) . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 920: Funktionsbeschreibung

    Blockade des Differentialschutzes nicht abgeschaltet werden. Die Erkennung des lokalen Drahtbruchverdachts wird an jedem 3-phasigen Strommesspunkt des Gerätes phasenselektiv durchgeführt. Je nach Schutzobjekt findet diese Auswertung auf Basis fester (Leitungsdifferen- tialschutz) oder frequenznachgeführter Momentanwerte (Transformatordifferentialschutz) statt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 921 Die Entscheidung auf Blockierung des Schutzes wird ebenso wie die Ermittlung des lokalen Drahtbruchver- dachts für jeden 3-phasigen Strommesspunkt des Gerätes phasenselektiv durchgeführt. Ein zentraler Modus- Parameter der Drahtbrucherkennung (Modus) in den Anlagendaten entscheidet über das Blockierverhalten. • Keine Blockierung – Ein Drahtbruch wird nur gemeldet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 922: Anwendungs- Und Einstellhinweise

    Parameter: Blockierungsbetriebsart • Empfohlener Einstellwert (_:101) Blockierungsbetriebsart = Blockierung Mit dem Parameter Blockierungsbetriebsart legen Sie die Blockierbedingung fest (siehe Blockierung des Schutzes). Siemens empfiehlt die Voreinstellung. Die Einstelloptionen sind Blockierung, automat. Blockierung und keine Blockierung. Parameter: Delta-Wert für Autoblock. •...

  • Seite 923: Informationen

    Die Stromsymmetrie wird durch eine Betragsüberwachung kontrolliert. Dabei wird der kleinste Leiterstrom in Relation zum größten Leiterstrom gesetzt. Auf Unsymmetrie wird erkannt, wenn |Imin| / |Imax| < Schwellwert Min/Max, solange Imax > Schwellwert Freigabe. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 924 Bild 9-31 Logikdiagramm für die Stromsymmetrieüberwachung Der Parameter Schwellwert Min/Max ist das Maß für die Unsymmetrie der Leiterströme. Das Gerät berechnet das Verhältnis aus dem minimalen (I ) und dem maximalen (I ) Leiterstrom. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 925: Anwendungs- Und Einstellhinweise

    5 A @ 50 Inenn 0,15 A bis 175,00 A 2,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,500 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 2,500 A SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 926: Informationen

    Die Stromsumme wird durch Addition der Stromzeiger gebildet. Fehler in den Stromkreisen werden erkannt, wenn IF = |IL1 + IL2 + IL3 + kl• IN| > Schwellwert + Kennliniensteigung •Σ | I |. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 927 Überwachungsfunktionen 9.3 Überwachung des sekundären Systems [lo_kensum, 1, de_DE] Bild 9-33 Kennlinie der Stromsummenüberwachung SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 928 Den maximalen Strom Σ| I | = | IL1| + |IL2| +| IL3| + |kl• IN| Dabei berücksichtigt k einen möglichen Unterschied zu der Übersetzung eines getrennten Erdstromwandlers ), z.B. Kabelumbauwandler. • Übersetzungsverhältnis vom Nullstromwandler: Ü • Übersetzungsverhältnis vom Leiterstromwandler: Ü SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 929: Anwendungs- Und Einstellhinweise

    5 A @ 50 Inenn 0,15 A bis 50,00 A 0,50 A 1 A @ 1,6 Inenn 0,001 A bis 1,600 A 0,100 A 5 A @ 1,6 Inenn 0,005 A bis 8,000 A 0,500 A SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 930: Informationen

    Die Strommessung erfolgt auf Basis der Effektivwerte der Grundschwingung. 9.3.12.2 Struktur der Funktion Die Funktion Stromdrehfeld-Überwachung befindet sich in den Anlagendaten bei jeder 3-phasigen Strom- messstelle. [dw_str_crs, 4, de_DE] Bild 9-35 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 931: Funktionsbeschreibung

    Blockierung der Funktion Folgende Blockierungen setzen die Funktion vollständig zurück: • Von extern oder intern über das binäre Eingangssignal >Blockierung Funktion • Über eine Schutzanregung Das Anregesignal von einer Schutzfunktion blockiert die Meldung Störung . SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 932: Anwendungs- Und Einstellhinweise

    Parameter: Verzög. Störungsmeld. • Voreinstellwert (_:6) Verzög. Störungsmeld. = 5,00 s Stellen Sie den Parameter Verzög. Störungsmeld. so ein, dass Überfunktionen infolge von Störeinflüssen (z.B. Schalthandlungen) vermieden werden. Siemens empfiehlt, die Voreinstellung zu verwenden. 9.3.12.5 Parameter Adr. Parameter Einstellmöglichkeiten...

  • Seite 933: Struktur Der Funktion

    Konventionelle Stromwandler mit Anti-Remanenz-Spalt wie TPY und PR begrenzen die maximal mögliche Remanenz auf 10 %. Der zu erwartende minimale Strom, der zur Sättigung des Wandlers führen kann, ist bei dieser Stromwandlerklasse höher. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 934: Parameter

    Um bei jeder Schalterstellung Störungen im Auslösekreis zu erkennen, benötigen Sie 2 Binäreingänge. Ein Eingang wird parallel zum zugehörigen Befehlsrelais des Schutzes angeschlossen, der andere parallel zum Leistungsschalter-Hilfskontakt. Das folgende Bild zeigt das Prinzip der Auslösekreisüberwachung mit 2 Binäreingängen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 935 BR hat den Leistungsschalter erfolg- reich angesteuert Mit dem den Parameter Verzögerung des Alarms stellen Sie die Verzögerungszeit ein. Nach Beseitigung der Störung im Auslösekreis fällt die Störungsmeldung nach der gleichen Zeit automatisch zurück. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 936: Auslösekreisüberwachung Mit 1 Binäreingang

    Befehlsrelais des Schutzgerätes angeschlossen. Der Leistungsschalter-Hilfskon- takt ist durch einen hochohmigen Ersatzwiderstand R überbrückt. Das folgende Bild zeigt das Prinzip der Auslösekreisüberwachung mit 1 Binäreingang. [dw_tcs_1be, 3, de_DE] Bild 9-40 Prinzip der Auslösekreisüberwachung mit 1 Binäreingang SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 937 >Auslöserelais nicht auf einen Binäreingang des Gerätes rangiert ist (Informationsrangierung in DIGSI 5), wird die Meldung Eingangssignal n.rang. erzeugt und die Funk- tion Auslösekreisüberwachung ist unwirksam. Das folgende Bild zeigt das Logikdiagramm der Auslösekreisüberwachung mit 1 Binäreingang. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 938 Damit die Mindestspannung zur Ansteuerung des Binäreingangs sichergestellt ist, ergibt sich für R [fo_r_max, 1, de_DE] Damit die Leistungsschalterspule nicht angeregt bleibt, ergibt sich für R [fo_r_min, 1, de_DE] mit: Steuerspannung für den Auslösekreis Minimale Ansteuerspannung für BE BE min SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 939: Anwendungs- Und Einstellhinweise

    Mit der Konfigurationsmöglichkeit über den Parameter Blk.d.Ausl./Aus-Bef. von können Sie mehrere Auslösekreisüberwachungen parallel betreiben. Sie können z.B. eine Auslösekreisüberwachung für den lokalen Leistungsschalter und eine für einen übergeordneten Leistungsschalter, auf den der Leistungs- schalter-Versagerschutz wirkt, parallel betreiben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 940: Parameter

    Die Funktion Leistungsschalter EIN-Kreis-Überwachung erkennt Unterbrechungen im geschlossenen Strom- kreis des Leistungsschalters. Die Steuerspannung für den geschlossenen Stromkreis muss größer sein als die Summe der Mindestspan- nungsabfälle an den Binäreingängen, d.h. U > 2 ⋅ U BEmin SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 941: Struktur Der Funktion

    Ein Binäreingang wird parallel zum Einschaltbefehlsrelais geschaltet. • Ein weiterer Binäreingang wird mit dem Leistungsschalter-Hilfskontakt in Reihe geschaltet. [dw_CCS_2BI, 1, de_DE] Bild 9-43 Prinzip der Leistungsschalter EIN-Kreis-Überwachung mit 2 Binäreingängen Einschaltbefehlsrelais Leistungsschalter LS-Einschaltspule Leistungsschalter-Einschaltspule SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 942 Normaler Betrieb mit geschlossenem Leistungs- schalter Geschlossen Offen Geschlossen Offen Transient Fehler Geschlossen Geschlossen Offen Geschlossen L Transient, EBR aktiviert Logik [lo_CCS_2BI, 2, de_DE] Bild 9-44 Logikdiagramm der Stufe Leistungsschalter EIN-Kreis-Überwachung mit 2 Binäreingängen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 943: Leistungsschalter Ein-Kreis-Überwachung Mit 1 Binäreingang

    Binäreingang nicht angesteuert wird, liegt ein Fehler vor. Folgende Fehler sind möglich: • Unterbrechung • Batteriespannungsausfall • Anhaftungen auf der Kontaktfläche des Einschaltbefehlsrelais Die folgende Tabelle zeigt alle Zustände des geschlossenen Stromkreises: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 944 Der Ersatzwiderstand R muss so dimensioniert werden, dass die Leistungsschalter-Einschaltspule bei geöffnetem Leistungsschalter nicht mehr angeregt wird. Gleichzeitig muss der Binäreingang bei geöffnetem Befehlsrelais noch angesteuert werden. Damit die Mindestspannung zur Ansteuerung des Binäreingangs sichergestellt ist, ergibt sich für R [fo_CCS_general_Rmax, 1, de_DE] SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 945: Anwendungs- Und Einstellhinweise

    Diese Einstellung stellt sicher, dass die Funktion nur bei einer Unterbrechung des geschlossenen Stromkreises aktiviert wird. 9.3.15.6 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung LS EIN-Üb.1BE# • LS EIN-Üb.1BE#:Modus • • Test _:100 LS EIN-Üb.1BE#:Verzöge- 0,50 s bis 600,00 s 300,00 s rung des Alarms SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 946: Informationen

    Die Funktion Leistungsschalter EIN-Kreis-Überwachung ist in die Funktionsgruppe Leistungsschalter- Synchronisierung integriert. Je nach der Anzahl verfügbarer Binäreingänge arbeitet die Funktion entweder mit 2 Binäreingängen und 1 Widerstand oder mit 3 Binäreingängen. [dw_CCS_3BI_Structure, 2, de_DE] Bild 9-47 Struktur/Einbettung der Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 947: Beschreibung

    (H) oder nicht (L). Wenn beide Binäreingänge nicht angesteuert werden, liegt ein Fehler vor. Der Fehler kann eine Unterbrechung oder ein Kurzschluss im geschlossenen Stromkreis, ein Ausfall der Binärein- gangsspannung oder ein Fehler in der Mechanik des Leistungsschalters sein. Bei intakten geschlossenen SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 948 EBR 1 Einschaltbefehlrelais 1 EBR 2 Einschaltbefehlrelais 2 Leistungsschalter (geschlossen) LS-Spule Leistungsschalterspule HiKo1 Leistungsschalter-Hilfskontakt (geschlossen bei geschlossenem LS) HiKo2 Leistungsschalter-Hilfskontakt (geöffnet bei geschlossenem LS) Ersatzwiderstand U-St Steuerspannung (Auslösespannung) U-BE1 Eingangsspannung für Binäreingang 1 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 949 90 Ω beträgt, berechnet sich R im folgenden Beispiel wie folgt: [fo_closed_circuit_supervision_RMax_110V, 1, de_DE] Siemens empfiehlt einen Widerstand R von 18 kΩ, dann beträgt die berechnete maximale Leistung 0,11 W. [fo_closed_circuit_supervision_PR_110V, 1, de_DE] Wenn das Einschaltbefehlrelais geöffnet ist, berechnen sich die maximale Spannung an der Leistungs- schalterspule und die minimale Spannung an jedem Binäreingang wie folgt:...
  • Seite 950 36 Ω beträgt, berechnet sich R im folgenden Beispiel wie folgt: [fo_closed_circuit_supervision_RMax_220V, 1, de_DE] Siemens empfiehlt einen Widerstand R von 51 kΩ, dann beträgt die berechnete maximale Leistung 0,32 W. [fo_closed_circuit_supervision_PR_220V, 1, de_DE] Wenn das Einschaltbefehlrelais geöffnet ist, berechnen sich die maximale Spannung an der Leistungs- schalterspule und die minimale Spannung an jedem Binäreingang wie folgt:...

  • Seite 951: Anwendungs- Und Einstellhinweise

    Mit dem Parameter Verzögerung des Alarms stellen Sie die Zeit für die verzögerte Ausgabe der Meldung EIN-Kreis Überw. Fehl. ein. 9.3.16.5 Parameter Adr. Parameter Einstellmöglichkeiten Voreinstellung EinKreisÜberw# • EinKreisÜberw#:Modus • • Test _:100 EinKreisÜberw#:Verzö- 0,50 s bis 30,00 s 2,00 s gerung des Alarms SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 952: Informationen

    Überwachungsfunktionen 9.3 Überwachung des sekundären Systems 9.3.16.6 Informationen Information Datenklasse (Typ) EinKreisÜberw# _:82 EinKreisÜberw#:>Blockierung Funktion _:500 EinKreisÜberw#:>EIN-Kontakt _:503 EinKreisÜberw#:>LS-Hilfskontakt _:501 EinKreisÜberw#:>EIN-Kontakt 2 _:54 EinKreisÜberw#:Nicht wirksam _:52 EinKreisÜberw#:Zustand _:53 EinKreisÜberw#:Bereitschaft _:71 EinKreisÜberw#:EIN-Kreis Überw. Fehl. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 953: 9.4 Überwachung Der Geräte-Hardware

    • Speicherfehler (Flash) im Basismodul • CPU/Controller/FPGA-Fehler im Basismodul • 3 erfolglose Neustarts in Folge Die detaillierte, tabellarische Beschreibung der Fehlerreaktionen finden Sie am Ende dieses Kapitels. Dort finden Sie auch entsprechende Abhilfemaßnahmen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 954: Analogkanalüberwachung Über Schnelle Stromsumme

    Strommessstelle den Verbindungstyp 3-phasig + IN ein. Überprüfen Sie bei Verwendung dieser Funktion den korrekten Anschluss des Nullleiters/Erdstroms durch Einspeisen eines unsymmetrischen Stromes auf Richtigkeit. Ansonsten könnte es bei Auftreten eines 1- oder 2-poligen Fehlers zu einer unge- wollten Blockierung des Schutzes kommen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 955: Struktur Der Funktion

    • Den Fehlerstrom I = |iL1 + iL2 + iL3 + iN| • Den maximalen Strom Σ| i | = |iL1|+|iL2|+|iL3|+ |iN| [lo_kenisu, 2, de_DE] Bild 9-53 Kennlinie der Überwachung der geräteinternen Analog-Digital-Wandler SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 956: Analogkanalüberwachung Über Schnelle

    Der Schwellwert ist fest auf 10 % des Gerätenennstromes eingestellt. Kennliniensteigung 1 Der Anteil Kennliniensteigung 1 • Σ | i | berücksichtigt zulässige Fehler des Stromeinganges, die bei gerin- geren Überströmen auftreten können. Die Kennliniensteigung 1 ist fest auf 0,1 eingestellt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 957 Der Anteil Kennliniensteigung 2 berücksichtigt zulässige Fehler des Stromeinganges, die bei großen Über- strömen (hohe Kurzschlussströme) auftreten können. Die Kennliniensteigung 2 ist fest auf 0,95 eingestellt. Der Fußpunkt der Kennliniensteigung 2 ist fest auf 10 eingestellt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 958: Überwachung Der Geräte-Firmware

    Gerätestart mit Versionsfehler • CFC-Laufzeitfehler • 3 erfolglose Neustarts in Folge Die detaillierte, tabellarische Beschreibung der Fehlerreaktionen finden Sie am Ende von Kapitel 9.8 Fehler- reaktionen und Abhilfemaßnahmen. Dort finden Sie auch entsprechende Abhilfemaßnahmen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 959: Überwachung Der Hardware-Konfiguration

    • Falsches Steckmodul (Modul x) Die detaillierte, tabellarische Beschreibung der Fehlerreaktionen finden Sie am Ende dieses Kapitels. Dort finden Sie auch entsprechende Abhilfemaßnahmen. Sie können Konfigurationsfehler durch eine erneute Synchronisation mit DIGSI beheben. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 960: Überwachung Der Kommunikationsverbindungen

    Überwachungsfunktionen 9.7 Überwachung der Kommunikationsverbindungen Überwachung der Kommunikationsverbindungen SIPROTEC 5-Geräte bieten umfangreiche Kommunikationsmöglichkeiten über feste und optionale Schnitt- stellen. Neben der Hardware-Überwachung müssen auch die übertragenen Daten auf ihre Konsistenz, Störung oder Ausfall überwacht werden. Überwachung Bei der Überwachung der Kommunikationsverbindungen wird jeder Kommunikations-Port selektiv überwacht.

  • Seite 961: Fehlerreaktionen Und Abhilfemaßnahmen

    Automatikfunktionen inaktiv, bleibt aber in Betrieb. Im Normalfall kann der Benutzer den Fehler selbst beheben. Schritt 2: Für jede Fehlerklasse finden Sie in den nachfolgenden Kapiteln detaillierte Tabellen mit Angaben zu Fehlerursachen, -reaktionen und Abhilfemaßnahmen. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 962: Fehlerklasse 1

    (Spalte Gruppenwarnung = CFC). Die Rangierungen über einen CFC-Plan können Sie bei Bedarf aus der Sammelmeldung wieder herausnehmen. Die Gruppenwarnung ist im Auslieferzustand auf eine LED vorrangiert. Das folgende Logikdiagramm zeigt den Zusammenhang. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 963 Prüfen Sie über den Betriebsmeldepuffer, von welcher Funktion oder welchem Funktionsblock der Fehler ausgeht. In der zugehörigen Funktionsbeschreibung finden Sie weitere Informationen, warum sich die Bereitschaft der Funktion oder eines Funktionsblocks ändern kann. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 964 Meldungen für ein Gerät mit PS204 ersetzt. Batteriefehler: (_:305) Batteriestörung Wechseln Sie die Gerätebatterie. Um Datenverluste zu vermeiden, empfiehlt Siemens, die Gerätebatterie bei eingeschalteter Versorgungsspannung des Gerätes zu erneuern. Weiterführende Informationen zum Entsorgen der Batterie finden Sie im Hardware-Handbuch ab Version V07.80 (Bestellnummer: C53000-G5000-C002-D).
  • Seite 965 Anlagendaten:Messstelle I-3ph:Überw. Störung der Stromdrehfeldüberwachung (siehe Phsfol.I: 9.3.12.1 Funktionsübersicht (_:71) Störung Anlagendaten:Messstelle I-3ph:Überw. Störung der Stromsumme (siehe 9.3.11.1 Funktionsüber- Summe I: sicht (_:71) Störung x beziffert den Einbauplatz der Baugruppe (x = 1,2,3,...) SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 966: Fehlerklasse 2

    9.8.3 Fehler der Fehlerklasse 2 sind schwerwiegende Gerätefehler, die zu einem sofortigen Wiederanlauf des Gerätes (Reset) führen. Die Meldungen sind im CFC-Plan nicht vorrangiert. Die Meldungen müssen vom Benutzer im CFC-Plan ergänzt werden! SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 967: Fehlerklasse 3

    Im Fallback-Modus ist eine minimale Bedienung des Gerätes über die Vor-Ort- Bedieneinheit und über DIGSI möglich. So können Sie z.B. noch Informationen aus dem Gerätediagnosepuffer auslesen. Life-Kontakt Wird im Fallback-Modus abgesteuert Rote Error-LED Wird im Fallback-Modus angesteuert SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 968: Fehlerklasse 4 (Gruppenalarm)

    Zustand der Fehlerklasse 4 – der Gruppenalarm – wird über das binäre Eingangssignal (_:503) >Gruppen- alarm benutzerspezifisch gesetzt. Wenn das binäre Eingangssignal zurückgesetzt wird, verlässt das Gerät den Zustand Gruppenalarm und funktioniert wieder bestimmungsgemäß. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 969 Wird bei Gruppenalarm angesteuert Meldepuffer Die Sammelmeldung (_:300) Gruppenalarm wird im Betriebsmeldepuffer protokolliert. Abhängig von der Ansteuerungsursache können sich weitere Informationen im Betriebsmeldepuffer befinden. Weitere Informationen zur Handhabung der Meldepuffer finden Sie im Kapitel 3. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 970: Sammelmeldungen

    (_:301) Gruppenwarnung verbunden, andere im Auslieferzustand des Gerätes flexibel über einen CFC-Plan. Diese Zuordnung ist im Kapitel 9.8.2 Fehlerklasse 1 beschrieben. Im Auslieferzustand hat jedes Gerät den CFC-Plan Group warning, der die Gruppenwarnung ansteuert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 971 Diese Warnmeldung führt nicht zur Blockierung einer Schutzfunktion. Wenn das binäre Eingangssignal zurückgesetzt wird, fällt das Signal (_:302) Gruppenmeldung zurück. Über einen CFC-Plan können Sie definieren, wann das binäre Eingangssignal (_:505) >Gruppenmeldung gesetzt wird. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 972 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 973: Messwerte, Energiewerte Und Monitoring Des Primärsystems

    10.3 Betriebsmesswerte 10.4 Grundschwingungs- und Symmetrische Komponenten 10.5 Phasor Measurement Unit (PMU) 10.6 Mittelwerte 1003 10.7 Minimal-/Maximalwerte 1006 10.8 Energiewerte 1008 10.9 Benutzerdefinierte Zählwerte 1011 10.10 Statistikwerte des Primärsystems 1015 10.11 Leistungsschalterüberwachung 1016 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 974: Funktionsübersicht

    Grundlegenden Hinweise zur Erfassung und Bearbeitung der Prozessdaten finden Sie im Kapitel 2.1 Funktions- einbettung im Gerät. [dw_om_verf, 1, de_DE] Bild 10-1 Struktur der Messwerterfassung und -verarbeitung Für die Anzeige werden die Messwerte eines SIPROTEC 5-Gerätes zu folgenden Gruppen zusammengefasst: • Betriebsmesswerte • Grundschwingungs- und Symmetrische Komponenten • Funktionsspezifische Messwerte •...

  • Seite 975: Struktur Der Funktion

    Richtung für die Leistungen etc. mit der „Vorwärts“-Richtung für die Schutzfunkti- onen überein. Die betroffenen Werte sind im Einzelnen in den Kapiteln 10.3 Betriebsmesswerte 10.10 Statistikwerte des Primärsystems aufgeführt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 976: Betriebsmesswerte

    – Effektivwert des Leiterstroms (True RMS); mit x = 1 bis 3 Scheinleistung (Gesamt) Blindleistung (pro Leiter) mit: n – Ordnung der Harmonischen (bis n = 50) φ – Winkeldifferenz zwischen Spannung und Strom der n-ten Harmoni- schen Blindleistung (Gesamt) Leistungsfaktor Wirkfaktor SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 977: Grundschwingungs- Und Symmetrische Komponenten

    Gegenkomponente der Spannung ° Betriebsnennspannung der Primär- werte/√3 Nullkomponente des Stromes ° Betriebsnennstrom der Primär- werte Mitkomponente des Stromes ° Betriebsnennstrom der Primär- werte Gegenkomponente des Stromes ° Betriebsnennstrom der Primär- werte SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 978: Phasor Measurement Unit (Pmu)

    Damit erhalten Sie einen Überblick über die transienten Vorgänge in einem verteilten Energieüber- tragungssystem, z.B. Netzpendelungen und Ausgleichsvorgänge. Die folgende Tabelle zeigt die Unterschiede zwischen den PMU-Messwerten und den restlichen Messwerten des Gerätes. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 979 Zeiger darstellen, der sich in der komplexen Ebene mit der Kreisfrequenz ω entgegen dem Uhrzeigersinn dreht. Die Funktion der Spannung u(t) = Re{u(t)} ergibt sich daraus als Projektion des Phasors u(t) auf die reelle Achse. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 980 Kosinus-Funktion mit Nenn- frequenz, die mit der UTC-Zeitreferenz synchronisiert ist (siehe Bild 10-5). [dw_utcphi, 1, de_DE] Bild 10-5 Bestimmung des Phasenwinkels ρ des Messsignals X bezogen auf die Kosinus-Funktion SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 981 Standard gibt die 2 Performanzklassen Klasse P und Klasse M vor, in denen sich die Einflussgrößen bewegen dürfen und der TVE von ≤1 % einzuhalten ist. Die SIPROTEC 5-Geräte unterstützen Klasse P und Klasse M, die die folgende Einflussgrößen für einen TVE von 1 % festlegt: •...
  • Seite 982 Genauigkeit der Synchronisation (Abweichung von der UTC) Die Genauigkeit der Synchronisation wird durch einen GPS-Zeitgeber und die exakte Korrektur der Laufzeitver- zögerung innerhalb des GPS-Empfangsmoduls sowie durch die optimale Aufstellung der GPS-Antenne beein- flusst. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 983: Übertragene Daten

    Sie können die Namen der Phasoren, der Binärinformationen und der Analogkanaldaten bei Bedarf bearbeiten und hierfür eigene Bezeichnungen vergeben. Näheres hierzu siehe Kapitel 10.5.6 Parametrierung der PMU mit DIGSI. Beispielhaft könnten (generierte) Namen für Messstellen oder Binärinformationen wie folgt heißen: SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 984 PMU. In diesem Fall können weder Datenpakete vom PDC empfangen werden, noch Anfragen an die PMU gesendet werden. Wenn Sie für die Kommunikation zwischen PMU und PDC das UDP-Protokoll verwenden, können Sie als Kommunikationsmodus entweder Kommandobetrieb oder Spontanbetrieb einstellen. Im Modus SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 985: Parametrierung Der Pmu Mit Digsi

    Für jedes Kommunikationsmodul konfigurieren Sie in DIGSI die jeweilige Ethernet-Adresse (IP-Adresse, Subnetzmaske usw.). Dies erfolgt im DIGSI-Eigenschaftsdialog Allgemeine Einstellungen des Kommunikati- onsmoduls unter dem Punkt Ethernet-Adressen und bildet damit die IP-Adresse der jeweiligen PMU. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 986 Protokolle - Kommunikation wählen Sie das Synchrozeigerprotokoll aus, siehe nächstes Bild. [sc_protoc, 2, de_DE] Bild 10-9 Protokollauswahl Nachdem Sie das für das Kommunikationsmodul das Synchrozeigerprotokoll ausgewählt haben, finden Sie unter Einstellungen einen Einstelldialog für die PMU-spezifische Konfiguration, siehe folgendes Bild. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 987 Platzhalter: 0.0.0.127 Das Gerät akzeptiert Anfragen innerhalb des IP-Adressbereichs von 192.172.16.1 bis 192.172.16.127. Beispiel 3: • Die PDC-IP-Adresse lautet: 192.172.16.100 • Platzhalter: 0.0.0.3 Das Gerät akzeptiert Anfragen innerhalb des IP-Adressbereichs von 192.172.16.100 bis 192.172.16.103. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 988 Multicast IP-Adressen gesendet, jedoch nicht an die PDC IP-Adressen. Kommandos von PDCs aus der Zugriffs- kontrollliste werden wie beim Betrieb ohne Multicast verarbeitet. Antworten werden nur über die Multicast IP- Adressen gesendet. Im UDP-Kommunikationsmodus Kommandobetrieb benötigen Sie mindestens eine SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 989 → Ethernet-Adressen stellen Sie die IP-Adresse der PMU ein (192.168.100.1). [sc_IP_comm-mode_de, 1, de_DE] Nachdem Sie das für das Kommunikationsmodul das Synchrozeigerprotokoll ausgewählt haben, finden Sie unter Einstellungen einen Einstelldialog für die PMU-spezifische Konfiguration, siehe folgendes Bild. Stellen Sie den Kommunikationsmodus Spontanbetrieb ein. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 990 Dies erlaubt ein unterbrechungsfreies Vorhalten der Daten ohne Zweiwege-Kommunika- tion. HINWEIS Wenn Sie keine gültigen PDC/IP-Adressen konfiguriert haben und dennoch die Option zur spontanen Daten- übertragung aktivieren, werden keine zyklischen Datentelegramme gesendet. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 991 PMU zuweisen. Bild 10-16 zeigt exemplarisch die Ergänzung der Gerätekonfiguration durch 2 zusätzliche Ein-/ Ausgabebaugruppen. Die Strom- und Spannungseingänge dieser Ein-/Ausgabebaugruppen verbinden Sie über die DIGSI-Rangiermatrix mit Messstellen, siehe Beispiel in Bild 10-17. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 992 40 x Messstelle Strom 1-phasig Sie können einer PMU alle unterstützten Messstellen frei zuweisen, siehe nächstes Bild. Jede PMU muss aller- dings mit mindestens einer Messstelle verbunden sein und die gesamt Anzahl der Phasoren (Messstelle 3- SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 993 Phasor Names in die Funktionsgruppe PMU. Die Zuordnung zu den entsprechenden Messstellen erfolgt über die Auswahl Messstelle . DIGSI zeigt hier sämtliche in den Funktionsgruppenverbindungen auf die PMU gerouteten Messstellen an (siehe folgendes Bild). [sc_phasor_edit, 1, de_DE] Bild 10-19 Editiermöglichkeit für die Namen der einzelnen Phasoren SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 994 Ordner Phasor Measurement Unit (PMU) den Funktionsblock Übertragung Binä- rinfo. (siehe nächstes Bild). Sie können diesen Funktionsblock in einer Funktionsgruppe PMU bis zu 10 mal instanziieren. Jeder dieser Funktionsblöcke enthält 8 Möglichkeiten, Binärkanäle zu rangieren. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 995 Zusätzlich können Sie einstellen, ob die Wirk- oder die Blindleistung übertragen werden soll und einen Namen für den Analogkanal vergeben. Die Bezeichnungslänge ist protokollbedingt begrenzt auf 255 ASCII-Zeichen für CFG3 und 16 ASCII-Zeichen für CFG2. [sc_analog_channel, 1, de_DE] Bild 10-22 Rangieren von Analogkanaldaten SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 996: Parametrierung Der Pmu Am Gerät

    Auch die Kommunikationseinstellungen können Sie auf die gleiche Weise ändern. Hierzu wählen Sie am Geräte-Display im Menü Kommunikation den entsprechenden Kommunikationsport aus. Über den Menüein- trag Kanal 1 gelangen Sie dann zu den detaillierten Einstellmöglichkeiten für die IP- oder PMU-Kommunikati- onsparameter (siehe Bild 10-25). SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...

  • Seite 997: Anwendungs- Und Einstellhinweise

    Um die Zeitgenauigkeit der PMU sicherzustellen, müssen Sie als Protokoll zur GPS-Uhr IRIG-B (Bild 10-26) oder, bei vorhandenen ETH-BD-2FO-Kommunikationsmodul, IEEE 1588 (Bild 10-27) auswählen. Mit anderen Einstellungen meldet sich die Funktionsgruppe PMU-Funktion nicht als zeitsynchronisiert. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 998 IEEE 1588-Protokoll auf den Modulen ETH-BA-2EL und ETH-BB-2FO nicht die nötige Genauigkeit liefert. [sc_activate_ieee_1588, 1, de_DE] Bild 10-27 IEEE 1588-Aktivierung für das Modul ETH-BD-2FO Stellen Sie sicher, dass die Domain-Nummer in den IEEE 1588-Einstellungen mit der des verwendeten Swit- ches übereinstimmt. SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
  • Seite 999 [sc_choose_of_time, 1, de_DE] Bild 10-29 Auswahl der Zeitquelle Achten Sie bei der Auswahl des verwendeten Switches darauf, dass dieser den PTP-Standard IEEE 1588 unter- stützt. Siemens empfiehlt den RUGGEDCOM RSG2488. Parameter: Modus • Voreinstellung (_:10621:1) Modus = ein Mit dem Parameter Modus aktivieren oder deaktivieren Sie die PMU oder schalten sie in den Testmodus. Die möglichen Einstellwerte sind ein, aus und Test.
  • Seite 1000 Mit dem Parameter PMU Höhenmeter stellen Sie die aktuelle Höhe über N.N. von -50 000,00 m bis + 50 000,00 m ein. Parameter: Port Dieser Parameter ist nicht einstellbar, da sich der Port aus der physischen Steckposition des jeweiligen Kommunikationsmoduls ergibt. 1000 SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch C53000-G5000-C090-1, Ausgabe 08.2022...
