Installation

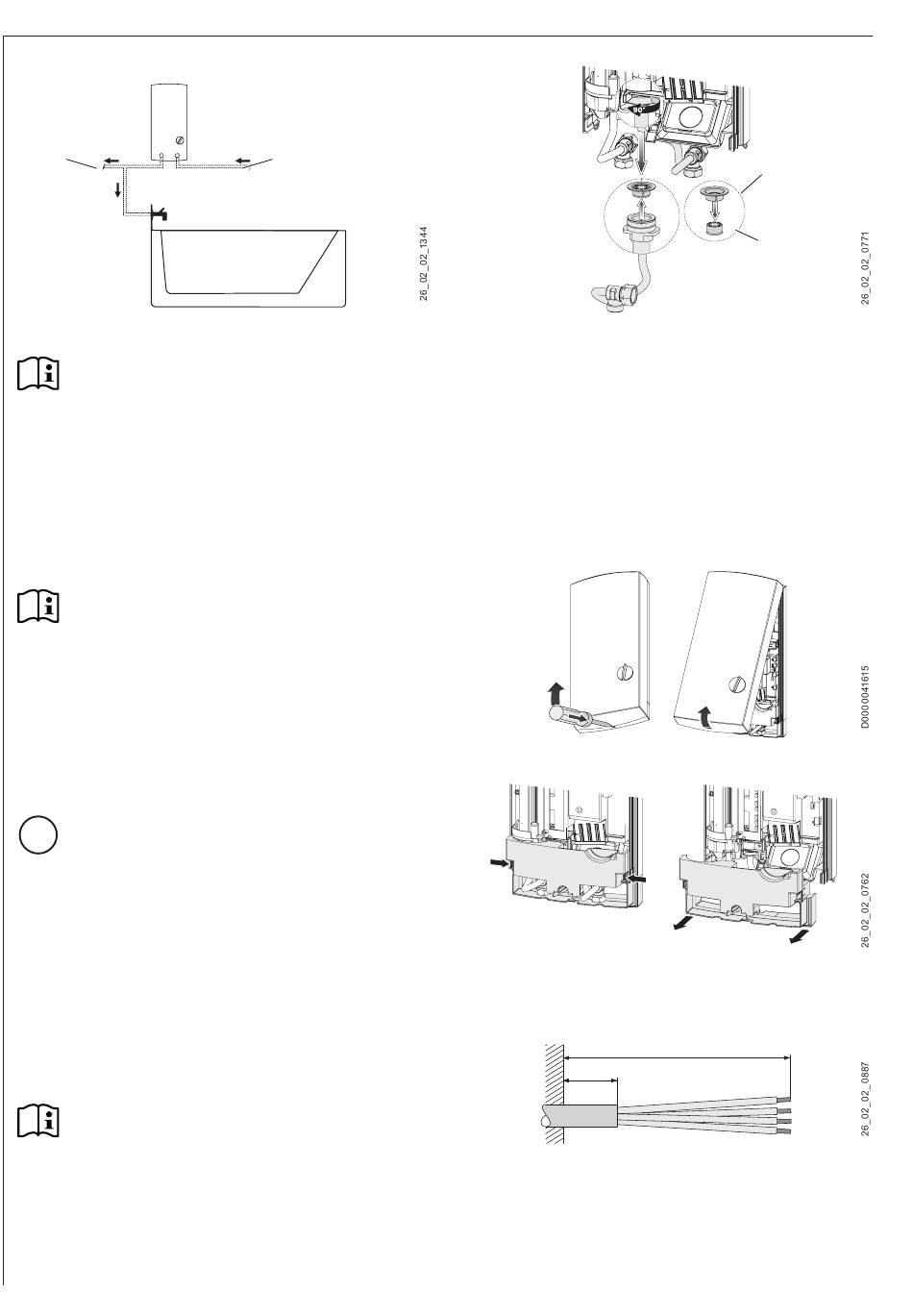

Übertischmontage
2
1 Kaltwasser Zulauf
2 Warmwasser Auslauf
Hinweis
» Montieren Sie das Gerät an der Wand. Die Wand
muss ausreichend tragfähig sein.
9.2 Wasserinstallation
◦ Ein Sicherheitsventil ist nicht erforderlich.
» Spülen Sie die Wasserleitung gut durch.
Armaturen
Verwenden Sie geeignete Druckarmaturen (siehe Kapi-
tel „Installation / Gerätebeschreibung / Zubehör"). Offene
Armaturen sind nicht zulässig.
Hinweis
Das Absperrventil im Kaltwasser Zulauf dürfen Sie
nicht zum Drosseln des Durchflusses verwenden.
Das Absperrventil dient zur Absperrung des Gerä-
tes.
Zugelassene Werkstoffe der Wasserleitungen
◦ Kaltwasser-Zuleitung:
feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr
oder Kunststoffrohr
◦ Warmwasser-Auslaufleitung:
Edelstahlrohr, Kupferrohr oder Kunststoffrohr
Sachschaden
!
Beim Einsatz von Kunststoff-Rohrsystemen beach-
ten Sie die maximale Zulauftemperatur und den ma-
ximal zulässigen Druck (siehe Kapitel „Installation /
Technische Daten / Datentabelle").
Volumenstrom
» Stellen Sie sicher, dass der Volumenstrom (siehe
Kapitel „Installation / Technische Daten / Datentabel-
le", Ein) zum Einschalten des Gerätes erreicht wird.
» Falls der benötigte Volumenstrom bei voll geöffnetem
Entnahmeventil nicht erreicht wird, erhöhen Sie den
Wasserleitungsdruck. Wenn der Volumenstrom trotz
Erhöhung nicht erreicht wird, bauen Sie den Durch-
flussmengen-Begrenzer aus und die Kunststoff-
Formscheibe wieder ein.
Hinweis
Damit die Thermostat-Armatur richtig funktioniert,
darf der Durchflussmengen-Begrenzer nicht ent-
nommen werden.
6
1
1 Kunststoff-Formscheibe
2 Durchflussmengen-Begrenzer

10. Montage

Standardmontage
◦ Elektroanschluss oben, Unterputz-Installation
◦ Wasseranschluss Unterputz-Installation
Weitere Montagemöglichkeiten siehe Kapitel
„Installation / Montage-Alternativen":
10.1 Standardmontage
Gerät öffnen
» Öffnen Sie das Gerät, indem Sie den Rastverschluss
entriegeln.
» Trennen Sie die Rückwand, indem Sie die beiden
Rasthaken drücken und das Rückwand-Unterteil
nach vorn abziehen.
Netzanschlusskabel vorbereiten
≥ 30
L1'
2
1
2
L3
L2
L1
160
