KA01260D/06/DE/04.22-00
71574349
2022-08-01
Products

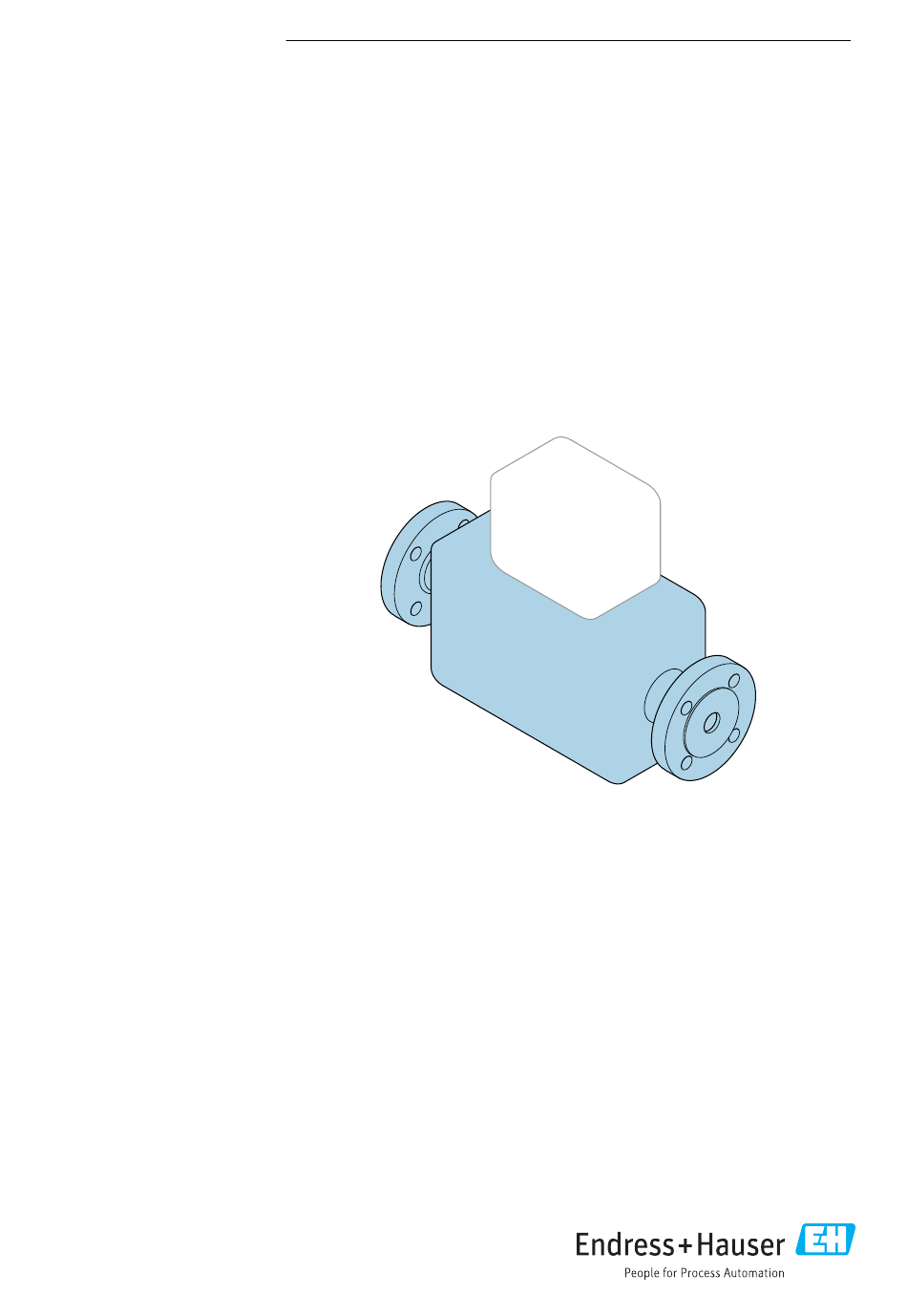

Kurzanleitung
Durchflussmessgerät
Proline Promass E
Coriolis-Messaufnehmer
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Kurzanleitung Teil 1 von 2: Messaufnehmer
Umfasst Informationen zum Messaufnehmer.
Kurzanleitung Teil 2 von 2: Messumformer → 3.
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass E
Inhaltszusammenfassung für Endress+Hauser Proline Promass E
- Seite 1 Services KA01260D/06/DE/04.22-00 71574349 2022-08-01 Kurzanleitung Durchflussmessgerät Proline Promass E Coriolis-Messaufnehmer Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Kurzanleitung Teil 1 von 2: Messaufnehmer Umfasst Informationen zum Messaufnehmer. Kurzanleitung Teil 2 von 2: Messumformer → 3.
- Seite 2 Durchflussmessgerät Proline Promass E Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
- Seite 3 Durchflussmessgerät Proline Promass E Kurzanleitung Durchflussmessgerät Kurzanleitung Durchflussmessgerät Das Gerät besteht aus einem Messumformer und einem Messaufnehmer. Die Inbetriebnahme dieser beiden Komponenten werden in zwei getrennten Kurzanleitungen beschrieben, die zusammen die Kurzanleitung des Durchflussmessgeräts bilden: • Kurzanleitung Teil 1: Messaufnehmer •...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Durchflussmessgerät Proline Promass E Inhaltsverzeichnis Hinweise zum Dokument ............5 Verwendete Symbole . -
Seite 5: Hinweise Zum Dokument
Durchflussmessgerät Proline Promass E Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 6: Symbole In Grafiken
Grundlegende Sicherheitshinweise Durchflussmessgerät Proline Promass E Symbol Bedeutung Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen. Die Erdungsklemmen befinden sich innen und außen am Gerät: • Innere Erdungsklemme: Anschluss Potenzialausgleich wird mit dem Versorgungsnetz verbun- den. -
Seite 7: Bestimmungsgemäße Verwendung
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 8: Arbeitssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Endress+Hauser... -
Seite 9: It-Sicherheit
Des Weiteren erfüllt das Gerät die gesetzlichen Anforderungen der anwendbaren UK-Rechts- verordnungen (Statutory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeichnung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbringung des UKCA-Zeichens. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd. - Seite 10 Bestel- Order code: langaben auf dem Ser. no.: Ext. ord. cd.: Lieferschein? Date: Briefumschlag mit bei- gelegten Dokumenten vorhanden? Beigelegtes Sicherheits- datenblatt vorhanden? • Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. Endress+Hauser...
-
Seite 11: Produktidentifizierung
Durchflussmessgerät Proline Promass E Lagerung und Transport • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operations App verfügbar. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •... -
Seite 12: Produkt Transportieren
Lagerung und Transport Durchflussmessgerät Proline Promass E ‣ Nicht im Freien aufbewahren. Produkt transportieren Messgerät in Originalverpackung zur Messstelle transportieren. A0029252 Auf Prozessanschlüssen montierte Schutzscheiben oder -kappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzungen im Messrohr. -
Seite 13: Messgeräte Mit Hebeösen
Durchflussmessgerät Proline Promass E Montage 4.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebe- ösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden. - Seite 14 Montage Durchflussmessgerät Proline Promass E A0028773 2 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Ø Blende, Rohrverengung [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 0,55 1½ 0,87 1,10 1,97 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen.
- Seite 15 Durchflussmessgerät Proline Promass E Montage Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben Ausnahme: → 3, 15 A0015589 Horizontale Einbaulage Messumformer unten Ausnahme: → 3, 15 A0015590 Horizontale Einbaulage Messumformer seitlich A0015592 Um die Selbstentleerung zu gewährleisten, wird diese Einbaulage empfohlen.
-
Seite 16: Anforderungen Aus Umgebung Und Prozess
Montage Durchflussmessgerät Proline Promass E Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen → 16. A0029322 A0029323 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"... - Seite 17 Durchflussmessgerät Proline Promass E Montage Wärmeisolation Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien verwendbar. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! ‣ Empfohlene Einbaulage: Horizontale Einbaulage, Messumformergehäuses (Promass 100, 200, 300) bzw.
-
Seite 18: Spezielle Montagehinweise
Montage Durchflussmessgerät Proline Promass E Beheizungsmöglichkeiten Wenn ein Messstoff bedingt, dass im Bereich des Messaufnehmers kein Wärmeverlust statt- finden darf, gibt es folgende Beheizungsmöglichkeiten: • Elektrisch, z.B. mit Heizbändern • Über heißwasser- oder dampfführende Rohre • Über Heizmäntel Detaillierte Angaben zur Beheizung mit elektrischen Heizbändern: Betriebsanleitung zum Gerät. -
Seite 19: Nullpunktverifikation Und Nullpunktjustierung
Durchflussmessgerät Proline Promass E Montage RUPTURE DISK A0007823 5 Hinweisschild zur Berstscheibe DN 8 ( ")... 50 2 ( ") 80 3 ( ") ⁄ RUPTURE DISK A0029956 Hinweisschild zur Berstscheibe Detaillierte Angaben zum Einsatz einer Berstscheibe: Betriebsanleitung zum Gerät. -
Seite 20: Messgerät Vorbereiten
Montage Durchflussmessgerät Proline Promass E 5.2.2 Messgerät vorbereiten Sämtliche Reste der Transportverpackung entfernen. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. Wenn vorhanden: Transportschutz der Berstscheibe entfernen. Aufkleber auf dem Elektronikraumdeckel entfernen. 5.2.3 Messaufnehmer montieren WARNUNG Gefahr durch mangelnde Prozessdichtheit! ‣... -
Seite 21: Entsorgung
Durchflussmessgerät Proline Promass E Entsorgung Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? Sind Befestigungsschraube und Sicherungskralle fest angezogen? Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. - Seite 24 *71574349* 71574349 www.addresses.endress.com...
