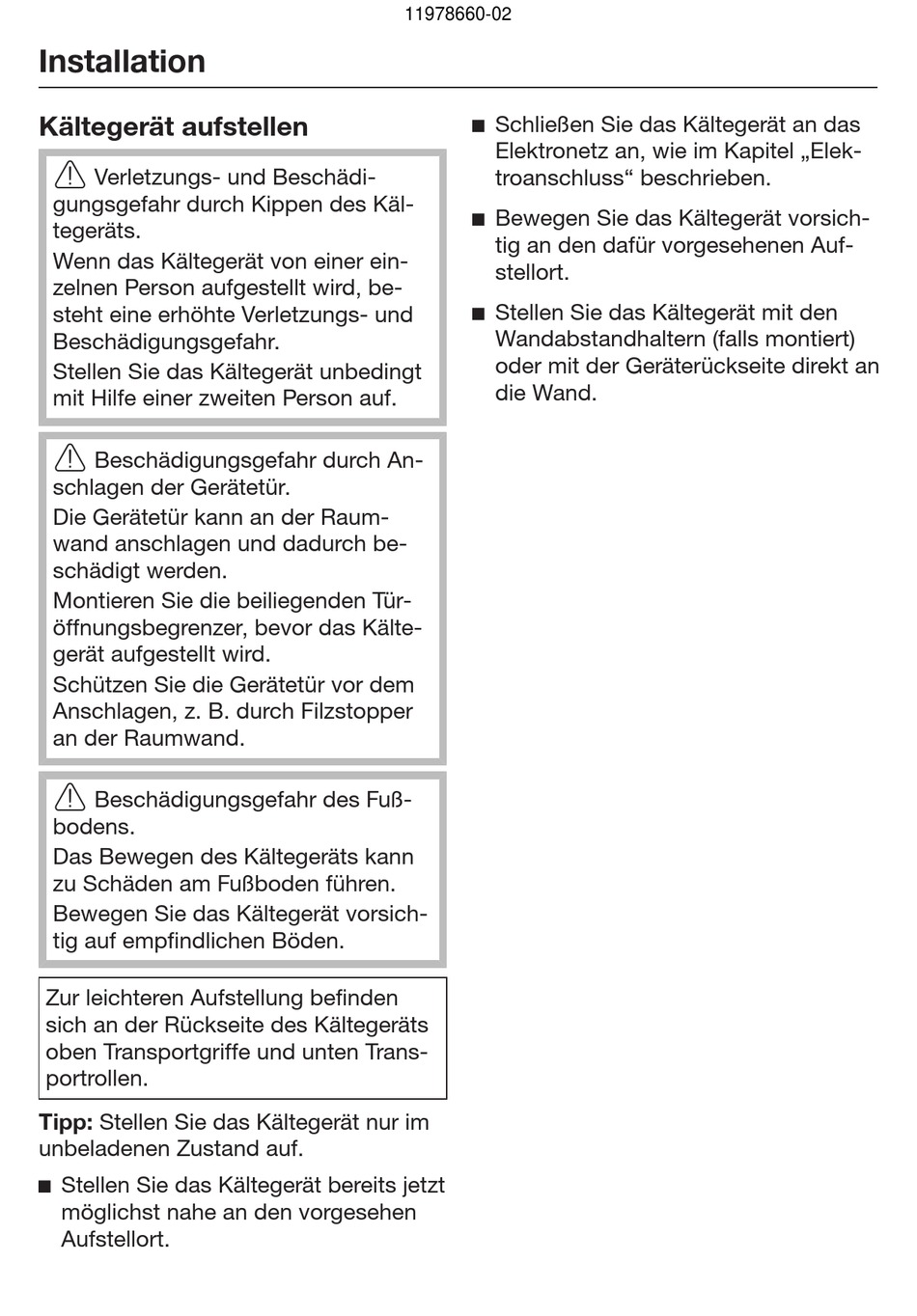

Installation
Kältegerät aufstellen
Verletzungs- und Beschädi-
gungsgefahr durch Kippen des Käl-
tegeräts.
Wenn das Kältegerät von einer ein-
zelnen Person aufgestellt wird, be-
steht eine erhöhte Verletzungs- und
Beschädigungsgefahr.
Stellen Sie das Kältegerät unbedingt
mit Hilfe einer zweiten Person auf.
Beschädigungsgefahr durch An-
schlagen der Gerätetür.
Die Gerätetür kann an der Raum-
wand anschlagen und dadurch be-
schädigt werden.
Montieren Sie die beiliegenden Tür-
öffnungsbegrenzer, bevor das Kälte-
gerät aufgestellt wird.
Schützen Sie die Gerätetür vor dem
Anschlagen, z. B. durch Filzstopper
an der Raumwand.
Beschädigungsgefahr des Fuß-
bodens.
Das Bewegen des Kältegeräts kann
zu Schäden am Fußboden führen.
Bewegen Sie das Kältegerät vorsich-
tig auf empfindlichen Böden.
Zur leichteren Aufstellung befinden
sich an der Rückseite des Kältegeräts
oben Transportgriffe und unten Trans-
portrollen.
Tipp: Stellen Sie das Kältegerät nur im
unbeladenen Zustand auf.
Stellen Sie das Kältegerät bereits jetzt
möglichst nahe an den vorgesehen
Aufstellort.
11978660-02
Schließen Sie das Kältegerät an das
Elektronetz an, wie im Kapitel „Elek-
troanschluss" beschrieben.
Bewegen Sie das Kältegerät vorsich-
tig an den dafür vorgesehenen Auf-
stellort.
Stellen Sie das Kältegerät mit den
Wandabstandhaltern (falls montiert)
oder mit der Geräterückseite direkt an
die Wand.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele FNS 4782 E
Inhaltszusammenfassung für Miele FNS 4782 E
- Seite 1 *INSTALLATION* 11978660-02 Installation Schließen Sie das Kältegerät an das Kältegerät aufstellen Elektronetz an, wie im Kapitel „Elek- Verletzungs- und Beschädi- troanschluss“ beschrieben. gungsgefahr durch Kippen des Käl- Bewegen Sie das Kältegerät vorsich- tegeräts. tig an den dafür vorgesehenen Auf- Wenn das Kältegerät von einer ein- stellort.
-
Seite 2: Aufstellort
*INSTALLATION* 11978660-02 Installation Kältegerät ausrichten Aufstellort Beschädigungs- und Verlet- Beschädigungsgefahr durch ho- zungsgefahr durch Herausfallen der he Luftfeuchtigkeit. Gerätetür oder Kippen des Kältege- Bei hoher Luftfeuchtigkeit kann sich räts. Kondensat auf den Außenflächen Wenn der zusätzliche Stellfuß am un- des Kältegeräts niederschlagen. - Seite 3 *INSTALLATION* 11978660-02 Installation Geeignet ist ein trockener, gut belüftba- Klimaklasse rer Raum. Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtemperaturbereich) Bitte bedenken Sie bei der Wahl des ausgelegt, deren Grenzen eingehalten Aufstellorts, dass der Energiever- werden müssen. brauch des Kältegeräts steigt, wenn Eine niedrigere Raumtemperatur führt es in unmittelbarer Nähe einer Hei- zu einer längeren Stillstandzeit des...
-
Seite 4: Be- Und Entlüftungsanforderungen
*INSTALLATION* 11978660-02 Installation Be- und Entlüftungsanforde- Aufstellung mehrerer Kältege- rungen räte Brand- und Beschädigungsge- Beschädigungsgefahr durch fahr durch ungenügende Belüftung. Kondensat an den Geräteaußenwän- den. Wenn das Kältegerät nicht ausrei- chend belüftet wird, springt der Bei hoher Luftfeuchtigkeit kann sich Kompressor häufiger an und läuft Kondensat zwischen den Außenwän- über einen längeren Zeitraum. -
Seite 5: Türanschlag Wechseln
*INSTALLATION* 11978660-02 Installation Türanschlag wechseln Beiliegende Wandabstandhal- ter montieren Verletzungs- und Beschädi- gungsgefahr beim Wechsel des Tür- Verwenden Sie die Wandabstandhal- anschlags. ter, damit der deklarierte Energiever- brauch erzielt wird, sowie Kondens- Wenn der Türanschlagwechsel von wasserbildung bei hoher Umgebungs- einer einzelnen Person durchgeführt temperatur vermieden wird. -
Seite 6: Kältegerät In Eine Küchenzeile Integrieren
*INSTALLATION* 11978660-02 Installation Kältegerät in eine Küchenzeile integrieren Das Kältegerät kann mit Küchenschrän- ken umbaut werden. K(S)/FN(S)/KFN 4xxx X edst/cs, ws, bst, el Aufsatzschrank Kältegerät, Türtiefe = 75 mm Küchenschrank Wand A = 25 mm (mit Griffmulde)/60 mm (mit Griff) Kühlgerät mit Glasfront * Bei Kältegeräten mit montierten K(S)/FN(S)/KFN 4xxx X bb, brws, bs, grgr Aufsatzschrank... - Seite 7 *INSTALLATION* 11978660-02 Installation Stellen Sie das Kältegerät neben dem Brand- und Beschädigungsge- Küchenschrank auf. fahr durch ungenügende Belüftung. - Die Gerätefront muss mindestens um Wenn das Kältegerät nicht ausrei- die Türtiefe gegenüber der Küchen- chend belüftet wird, springt der schrankfront vorstehen.
-
Seite 8: Gerätemaße
*INSTALLATION* 11978660-02 Installation Gerätemaße Aufstellmaße/Draufsicht FNS 4782 E bb Alle Maße sind in mm angegeben. Eine korrekte Funktion des Kältegeräts ist gewährleistet, wenn die angegebenen Be- und Entlüftungsquerschnitte frei gehalten werden. * Maß ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter... - Seite 9 *INSTALLATION* 11978660-02 Installation Anschlüsse FNS 4782 E bb Alle Maße sind in mm angegeben. a Ansicht von vorn b Netzanschlussleitung, Länge = 2.100 mm Eine längere Netzanschlussleitung ist beim Miele Kundendienst erhältlich.
- Seite 10 *INSTALLATION* 11978660-02 Installation Aufstellmaße/Draufsicht FNS 4782 E bb + KS 4783 ED bb Weitere Informationen entnehmen Sie in diesem Kapitel dem Abschnitt „Aufstel- lung mehrerer Kältegeräte - Side-by-Side Aufstellung“ und der Montageanwei- sung, die dem Side-by-Side Montagekit beiliegt. Alle Maße sind in mm angegeben.
- Seite 11 *INSTALLATION* 11978660-02 Installation Aufstellmaße/Draufsicht FNS 4782 E ws, FNS 4782 E edt/cs, FNS 4782 E bst Alle Maße sind in mm angegeben. Eine korrekte Funktion des Kältegeräts ist gewährleistet, wenn die angegebenen Be- und Entlüftungsquerschnitte frei gehalten werden. * Maß ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter...
- Seite 12 *INSTALLATION* 11978660-02 Installation Anschlüsse FNS 4782 E ws, FNS 4782 E edt/cs, FNS 4782 E bst Alle Maße sind in mm angegeben. a Ansicht von vorn b Netzanschlussleitung, Länge = 2.100 mm Eine längere Netzanschlussleitung ist beim Miele Kundendienst erhältlich.
- Seite 13 11978660-02 Installation Aufstellmaße/Draufsicht FNS 4782 E ws + KS 4783 ED ws, FNS 4782 E edt/cs + KS 4783 ED edt/cs, FNS 4782 E bs + KS 4783 ED bs Weitere Informationen entnehmen Sie in diesem Kapitel dem Abschnitt „Aufstel- lung mehrerer Kältegeräte - Side-by-Side Aufstellung“...
- Seite 14 *INSTALLATION* 11978660-02 Installation Aufstellmaße/Draufsicht FNS 4782 E ws N, FNS 4782 E edt/cs N Alle Maße sind in mm angegeben. Eine korrekte Funktion des Kältegeräts ist gewährleistet, wenn die angegebenen Be- und Entlüftungsquerschnitte frei gehalten werden. 675* 1850 1065 * Maß ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter...
- Seite 15 *INSTALLATION* 11978660-02 Installation Anschlüsse FNS 4782 E ws N, FNS 4782 E edt/cs N Alle Maße sind in mm angegeben. a Ansicht von vorn b Netzanschlussleitung, Länge = 2.100 mm Eine längere Netzanschlussleitung ist beim Miele Kundendienst erhältlich.
- Seite 16 11978660-02 Installation Aufstellmaße/Draufsicht FNS 4782 E edt/cs N + KS 4783 ED edt/cs N, FNS 4782 E ws N + KS 4783 ED ws N Weitere Informationen entnehmen Sie in diesem Kapitel dem Abschnitt „Aufstel- lung mehrerer Kältegeräte - Side-by-Side Aufstellung“.
-
Seite 17: Elektroanschluss
Stecken Sie den Gerätestecker ein. dienst). Aus Sicherheitsgründen darf der Austausch nur von einer qualifizier- Achten Sie darauf, dass der Geräteste- ten Fachkraft oder vom Miele Kunden- cker richtig eingerastet ist. dienst vorgenommen werden. Stecken Sie den Netzstecker des Käl- Über die Nennaufnahme und die ent-...
