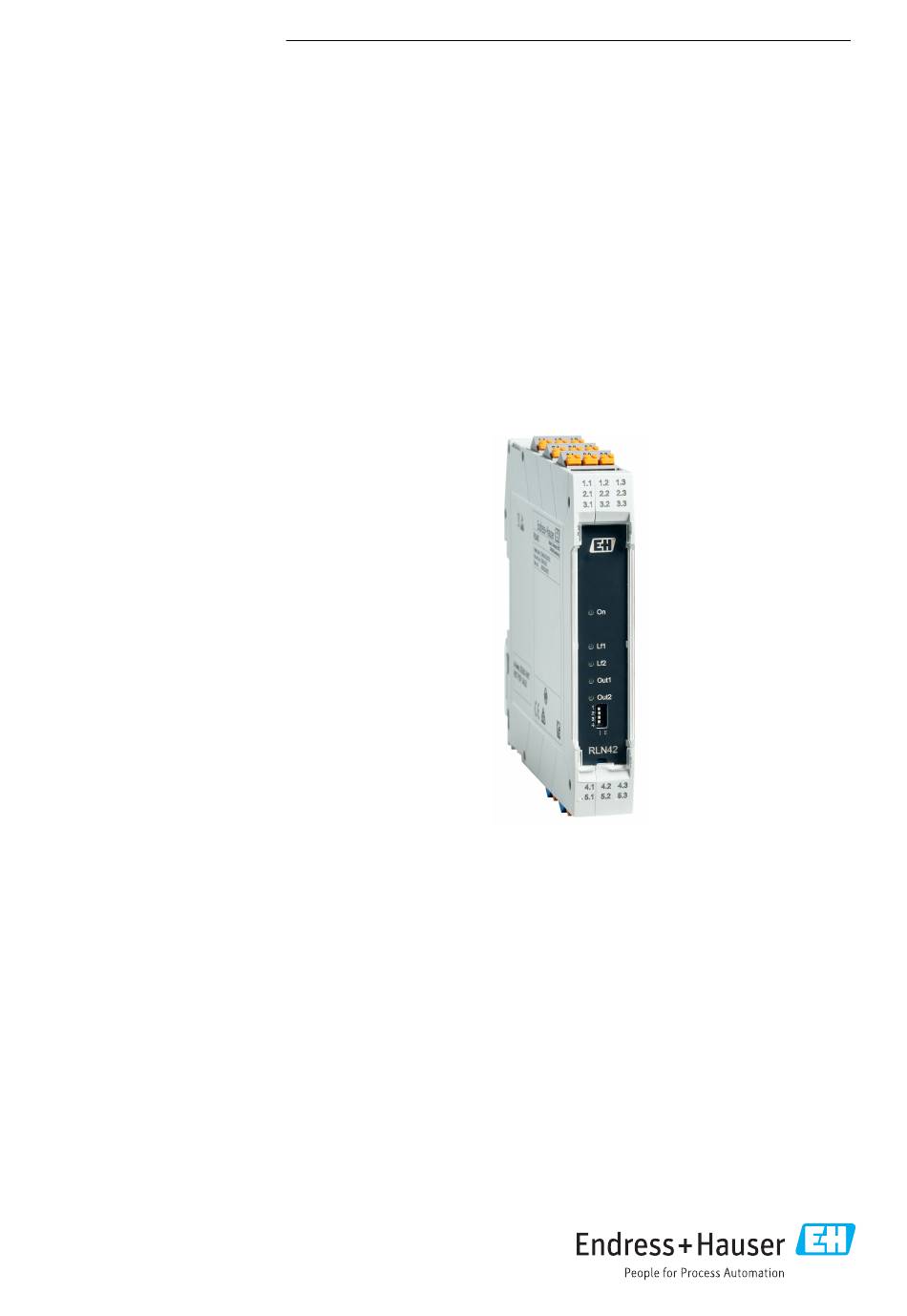

KA01482K/09/DE/02.21
71540170
2021-09-16
Products
Kurzanleitung
RLN42
2-kanaliger NAMUR-Trennschaltverstärker mit
Weitbereichsversorgung und Relais-Signalausgang
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanlei-
tung und den weiteren Dokumentationen.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RLN42
Inhaltszusammenfassung für Endress+Hauser RLN42
- Seite 1 2-kanaliger NAMUR-Trennschaltverstärker mit Weitbereichsversorgung und Relais-Signalausgang Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanlei- tung und den weiteren Dokumentationen. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
-
Seite 2: Symbole Für Informationstypen
Hinweise zum Dokument RLN42 Hinweise zum Dokument Symbole 1.1.1 Warnhinweissymbole GEFAHR WARNUNG Dieser Hinweis macht auf eine gefährliche Situation auf- Dieser Hinweis macht auf eine gefährliche Situation auf- merksam, die, wenn sie nicht vermieden wird, zu Tod oder merksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 3: Grundlegende Sicherheitshinweise
RLN42 Grundlegende Sicherheitshinweise 1.1.5 Symbole am Gerät Warnung Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. - Seite 4 Grundlegende Sicherheitshinweise RLN42 Zulassungsrelevanter Bereich Um eine Gefährdung für Personen oder für die Anlage beim Geräteeinsatz im zulassungsrele- vanten Bereich auszuschließen (z.B. Explosionsschutz): ‣ Anhand des Typenschildes überprüfen, ob das bestellte Gerät für den vorgesehenen Gebrauch im zulassungsrelevanten Bereich eingesetzt werden kann.
-
Seite 5: Produktbeschreibung
• Typenschildangaben • Erweiterter Bestellcode (Extended order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein 4.2.1 Name und Adresse des Herstellers Name des Herstellers: Endress+Hauser Wetzer GmbH + Co. KG Adresse des Herstellers: Obere Wank 1, D-87484 Nesselwang Modell/Typ-Referenz: RLN42 Endress+Hauser... -
Seite 6: Zertifikate Und Zulassungen
Montage RLN42 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild Zulassungsrelevante Daten und Dokumente: www.endress.com/deviceviewer → (Serien- nummer eingeben) 4.3.1 Funktionale Sicherheit Das Gerät ist optional in der Ausführung mit SIL erhältlich und für den Einsatz in Sicherheits- einrichtungen nach IEC 61508 bis SIL 2 einsetzbar. -
Seite 7: Elektrischer Anschluss
RLN42 Elektrischer Anschluss Montage Hutschienengerät Das Gerät ist in beliebiger Einbaulage (horizontal oder vertikal) ohne seitlichen Abstand zu benachbarten Geräten auf Hutschiene montierbar. Hierfür ist kein Werkzeug erforderlich. Zur Endabstützung des Gerätes werden Endhalter (Typ "WEW 35/1" oder gleichwertig) auf der Hutschiene empfohlen. -
Seite 8: Spezielle Anschlusshinweise
Elektrischer Anschluss RLN42 HINWEIS Zerstörung oder Fehlfunktion von Teilen der Elektronik ‣ ESD - Elektrostatische Entladung. Klemmen vor elektrostatischer Entladung schützen. 6.1.1 Spezielle Anschlusshinweise • In der Gebäudeinstallation müssen Trennvorrichtungen und Nebenstromkreisschutzeinrich- tungen mit geeigneten AC- oder DC-Werten vorgesehen werden. -
Seite 9: Verdrahtung Auf Einen Blick
RLN42 Elektrischer Anschluss Verdrahtung auf einen Blick 24..230V AC/DC A0043438 3 Klemmenbelegung RLN42 Versorgungsspannung Die Module werden über die Anschlussklemmen 1.1 und 1.2 mit 24 … 230 V versorgt. AC/DC Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Entsprechen die Umgebungsbedingungen der Gerätespe-... -
Seite 10: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente RLN42 Anzeige- und Bedienelemente A0043446 4 Anzeige- und Bedienelemente Steckbare Schraub- oder Push-in Anschlussklemme LED grün "On" Spannungsversorgung LED rot "LF1" Leitungsfehler der Sensorleitung 1 LED rot "LF2" Leitungsfehler der Sensorleitung 2 LED gelb "OUT1" Status Relais 1 LED gelb "OUT2"... -
Seite 11: Leitungsfehlererkennung
RLN42 Inbetriebnahme 7.1.3 Leitungsfehlererkennung DIP-Schalter 2 = Kanal 1; DIP-Schalter 4 = Kanal 2 I = Leitungsfehlererkennung ausgeschaltet - Nicht zulässig für sicherheitsgerichtete Anwendungen! II = Leitungsfehlererkennung eingeschaltet Bei Auftreten eines Leitungsfehlers fällt das Relais ab und die rote LED "LF" blinkt (NE 44). - Seite 12 *71540170* 71540170 www.addresses.endress.com...
