Seite 1 Products Solutions Services BA01403D/06/DE/06.22-00 71573419 2022-08-01 Gültig ab Version 01.06.zz (Gerätefirmware) Betriebsanleitung Proline Promag W 500 Magnetisch-induktives Durchflussmessgerät Modbus RS485...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promag W 500 Modbus RS485 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......23 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag W 500 Modbus RS485 10.5.3 Kommunikationsschnittstelle konfi- Bedienungsmöglichkeiten ..75 gurieren ..... 111 Übersicht zu Bedienungsmöglichkeiten .
Seite 5 13.2 Mess- und Prüfmittel ....183 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 184 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag W 500 Modbus RS485 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promag W 500 Modbus RS485 Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torx Schraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Durchflussrichtung Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen 1.3.1 Dokumentfunktion Dokumenttyp Zweck und Inhalt des Dokuments Technische Information (TI) Planungshilfe für Ihr Gerät...
Seite 9: Sicherheitshinweise
Proline Promag W 500 Modbus RS485 Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Restrisiken
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promag W 500 Modbus RS485 Sicherheitshinweise Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd. Floats Road Manchester M23 9NF United Kingdom www.uk.endress.com IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebs- anleitung installiert und eingesetzt wird. Das Produkt verfügt über Sicherheitsmechanis- men, um es gegen versehentliche Veränderung der Einstellungen zu schützen.
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline Promag W 500 Modbus RS485 • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline Promag W 500 Modbus RS485 Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  227. 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promag W 500 Modbus RS485 Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
Seite 15 Proline Promag W 500 Modbus RS485 Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Die Technische Dokumentation ist über Internet oder die Endress+Hauser Operati- ons App verfügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: •...
Seite 17: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" und "Geräteabhängige Zusatz- dokumentation" • Der Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den DataMatrix-Code auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 – digital Order code: Ser.
Seite 18 Warenannahme und Produktidentifizierung Proline Promag W 500 Modbus RS485 Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 19: Messaufnehmer-Typenschild
Proline Promag W 500 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  5 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Durchfluss;...
Seite 20: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promag W 500 Modbus RS485 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 21: Lagerung Und Transport
Proline Promag W 500 Modbus RS485 Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promag W 500 Modbus RS485 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23: Montage
Proline Promag W 500 Modbus RS485 Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Seite 24 Montage Proline Promag W 500 Modbus RS485 Einbau vor einer Fallleitung HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Bei Einbau vor Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Gerät einen Siphon mit einem Belüftungsventil einbauen.
Seite 25 Proline Promag W 500 Modbus RS485 Montage Einbau bei Geräten mit hohem Eigengewicht Abstützung ab einer Nennweite von DN ≥ 350 mm (14 in) notwendig. HINWEIS Beschädigung des Geräts! Bei falscher Abstützung können das Messaufnehmergehäuse eingedrückt und die innen- liegenden Magnetspulen beschädigt werden.
Seite 26: Einbaulage
Montage Proline Promag W 500 Modbus RS485 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer oben A0015589 2) 3)
Seite 27: Ein- Und Auslaufstrecken
Proline Promag W 500 Modbus RS485 Montage A0029344 MSÜ-Elektrode für die Leerrohrüberwachung Messelektroden für die Signalerfassung Bezugselektrode für den Potenzialausgleich Ein- und Auslaufstrecken Einbau mit Ein- und Auslaufstrecken Der Einbau muss mit Ein- und Auslaufstrecken erfolgen: Geräte mit dem Bestellmerkmal "Bauart", Option D, E, F und G.
Seite 28: Geräte Und Mögliche Bestelloptionen
Montage Proline Promag W 500 Modbus RS485 Geräte und mögliche Bestelloptionen Bestellmerkmal "Bauart" Option Beschreibung Design Festflansch, Messrohr eingeschnürt, 0 x DN Ein-/ Messrohr eingeschnürt Auslaufstrecken Losflansch, 0 x DN Ein-/Auslaufstrecken Full Bore Festflansch, 0 x DN Ein-/Auslaufstrecken Festflansch, kurze Einbaulänge, 0 x DN Ein-/ Auslaufstrecken Festflansch, lange Einbaulänge, 0 x DN Ein-/...
Seite 29: Anforderungen Aus Umgebung Und Prozess
Proline Promag W 500 Modbus RS485 Montage Einbau nach Ventilen Der Einbau kann ohne Ein- und Auslaufstrecken erfolgen, wenn das Ventil während des Betriebs zu 100% geöffnet ist: Geräte mit dem Bestellmerkmal "Bauart", Option C, H und I. Bei Geräten mit dem Bestellmerkmal "Bauart", ≥...
Seite 30 Montage Proline Promag W 500 Modbus RS485 2. Druckverlust in Abhängigkeit von der Strömungsgeschwindigkeit (nach der Ein- schnürung) und dem d/D-Verhältnis aus dem Nomogramm ablesen. [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8°...
Seite 31: Spezielle Montagehinweise
Proline Promag W 500 Modbus RS485 Montage 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  7 Wetterschutzhaube Proline 500 – digital; Maßeinheit mm (in) 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  8 Wetterschutzhaube Proline 500;...
Seite 32: Messgerät Montieren
Montage Proline Promag W 500 Modbus RS485 Bestellmerkmal "Sensoroption", Optionen CD, CE • Für den Einsatz des Geräts unter Wasser und salzhaltigem Wasser • Einsatzdauer bei einer maximalen Wassertiefe von: • 3 m (10 ft): Permanenter Einsatz • 10 m (30 ft): Maximal 48 Stunden...
Seite 33: Messgerät Vorbereiten
Proline Promag W 500 Modbus RS485 Montage Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3...
Seite 34: Erdungskabel/Erdungsscheiben Montieren
Montage Proline Promag W 500 Modbus RS485 Erdungskabel/Erdungsscheiben montieren Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz von Erdungskabeln/Erdungsscheiben beachten . Schrauben-Anziehdrehmomente Folgende Punkte beachten: • Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und für Rohrleitungen, die frei von Zugspannungen sind.
Seite 35 Proline Promag W 500 Modbus RS485 Montage Nennweite Druckstufe Schrauben Flanschb- Max. Schrauben-Anziehdrehmoment lattdicke [Nm] [mm] [in] [bar] [mm] [mm] PTFE PN 10 12 × M20 PN 16 12 × M24 PN 25 16 × M27 PN 6 12 × M20 –...
Seite 36: Maximale Schrauben-Anziehdrehmomente Für Asme B16
Montage Proline Promag W 500 Modbus RS485 Nennweite Druckstufe Schrauben Flanschb- Max. Schrauben-Anziehdrehmoment lattdicke [Nm] [mm] [in] [bar] [mm] [mm] PTFE PN 16 32 × M45 – 1400 – PN 6 36 × M33 – – PN 10 36 × M39 –...
Seite 37: Maximale Schrauben-Anziehdrehmomente Für Jis B2220
Proline Promag W 500 Modbus RS485 Montage Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [mm] [in] [psi] [in] [Nm] [lbf · ft] [Nm] [lbf · ft] Class 150 16 × 1 1/8 Class 150 20 × 1 1/8 Class 150 20 × 1 ¼...
Seite 38: Maximales Schrauben-Anziehdrehmomente Für As 2129, Table E
Montage Proline Promag W 500 Modbus RS485 Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [mm] [in] [in] [Nm] [lbf · ft] [Nm] [lbf · ft] 32 × 1 ½ 1000 36 × 1 ½ – 36 × 1 ½ – 44 × 1 ½...
Seite 39 Proline Promag W 500 Modbus RS485 Montage Nennweite Schrauben Max. Schrauben-Anziehdrehmoment [Nm] [mm] [mm] 8 × M20 – 8 × M20 – 8 × M20 – 12 × M24 – 12 × M24 – 12 × M24 – 12 × M24 –...
Seite 40: Messumformergehäuse Montieren: Proline 500 - Digital
Montage Proline Promag W 500 Modbus RS485 Nennweite Druckstufe Schrauben Flanschb- Nom. Schrauben-Anziehdrehmoment lattdicke [Nm] [mm] [in] [bar] [mm] [mm] PTFE 2200 – PN 6 52 × M39 – – PN 10 52 × M52 1290 – – 2400 –...
Seite 41: Wandmontage
Proline Promag W 500 Modbus RS485 Montage ø TX 25 20…70 ø ( 0.79…2.75) SW 10 A0029051  9 Maßeinheit mm (in) Wandmontage 17 (0.67) 5.8 (0.23) 5.8 (0.23) 149 (5.85) A0029054  10 Maßeinheit mm (in) Abhängig vom Bestellmerkmal "Messumformergehäuse"...
Seite 42: Messumformergehäuse Montieren: Proline 500
Montage Proline Promag W 500 Modbus RS485 6.2.5 Messumformergehäuse montieren: Proline 500 VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich. ‣ Zulässige maximale Umgebungstemperatur nicht überschreiten →  29. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung und starke Bewitterung vermeiden, besonders in wärmeren Klimaregionen.
Seite 43: Messumformergehäuse Drehen: Pro- Line 500
Proline Promag W 500 Modbus RS485 Montage 20 70 … ( 0.79 to 2.75) SW 13 A0029057  12 Maßeinheit mm (in) 6.2.6 Messumformergehäuse drehen: Proline 500 Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
Seite 44: Montagekontrolle
Montage Proline Promag W 500 Modbus RS485 – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben.
Seite 45: Elektrischer Anschluss
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann.
Seite 46 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Aderquerschnitt > 0,34 mm (22 AWG) Kabeltyp Paarweise verdrillt Schleifenwiderstand ≤ 110 Ω/km Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.
Seite 47 Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Auswahl des Verbindungskabels zwischen Messumformer und Messaufnehmer Abhängig vom Messumformertyp und Zonen Installation A0032477 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promag Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1;...
Seite 48 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Kabellängen bei Einsatz im Nicht Explosionsgefährdeter Explosionsgefährdeter Bereich, Bereich: Zone 1; Querschnitt Explosionsgefährdeter Class I, Division 1 Bereich: Zone 2; Class I, Divi- sion 2 1,50 mm (AWG 15) 300 m (900 ft)
Seite 49: Klemmenbelegung
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Dauerbetriebstemperatur –20 … +80 °C (–4 … +176 °F) Testspannung für Kabel- ≤ AC 1433 V r.m.s. 50/60 Hz oder ≥ DC 2026 V isolation A0029151  14 Kabelquerschnitt Elektrodenkabel Spulenstromkabel Ader...
Seite 50: Schirmung Und Erdung
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 7.2.4 Schirmung und Erdung Schirmungs- und Erdungskonzept 1. Elektromagnetische Verträglichkeit (EMV) einhalten. 2. Explosionsschutz berücksichtigen. 3. Personenschutz beachten. 4. Nationale Installationsvorschriften und Richtlinien einhalten. 5. Kabelspezifikation beachten . 6. Abisolierte und verdrillte Kabelschirmstücke bis zur Erdungsklemme so kurz wie möglich halten.
Seite 51: Verbindungskabel Vorbereiten: Proline 500 - Digital
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss 7.2.6 Verbindungskabel vorbereiten: Proline 500 – digital Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: ‣ Bei Kabeln mit feindrahtigen Adern (Litzenkabel): Adern mit Aderendhülsen versehen. Messumformer Messaufnehmer 90 (3.54)* 70 (2.76) 50 (1.97)
Seite 52 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Messumformer Elektrodenkabel Spulenstromkabel (3.54) 100 (3.94)* 70 (2.76) 80 (3.15) 50 (1.97) 50 (1.97) 17 (0.67) 8 (0.3) 10 (0.4) 8 (0.3) A0029329 A0029326 Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.8)* 20 (0.8)* 160 (6.30)* 170 (6.7)*...
Seite 53: Messgerät Anschließen: Proline 500 - Digital
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Messgerät anschließen: Proline 500 – digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 54 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": Option A "Alu beschichtet" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1. Sicherungskralle des Gehäusedeckels lösen.
Seite 55 Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 56: Signalkabel Und Kabel Versorgungsspannung Anschließen
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 7.3.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
Seite 57 Proline Promag W 500 Modbus RS485 Elektrischer Anschluss WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) 11.
Seite 58: Messgerät Anschließen: Proline 500
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 59 Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": • Option A "Alu beschichtet" • Option D "Polycarbonat" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen.
Seite 60 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 61: Signalkabel Und Kabel Versorgungsspannung Anschließen
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss 7.4.2 Signalkabel und Kabel Versorgungsspannung anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45) Schutzerde (PE) – – – 3 mm A0029813 1.
Seite 62 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
Seite 63: Potenzialausgleich Sicherstellen
• Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer auf den Messaufnehmer und nicht auf den Messumformer. Zubehör wie Erdungskabel und Erdscheiben können Sie bei Endress+Hauser bestellen →  186 Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA) beachten.
Seite 64 Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Ausgangslage: • Rohrleitungen sind beidseitig fachgerecht geerdet. • Rohrleitungen sind leitfähig und auf demselben elektrischen Potenzial wie der Messstoff PE = P A0044854 ‣ Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgese- hene Erdungsklemme auf Erdpotenzial legen.
Seite 65: Anschlussbeispiel Mit Potenzial Messstoff Ungleich Schutzerde Ohne Option "Erdfreie Messung
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Ausgangslage: • Rohrleitung wirkt isolierend. • Eine sensornahe, niederohmige Messstofferdung ist nicht gewährleistet. • Ausgleichsströme durch den Messstoff können nicht ausgeschlossen werden. PE = P A0044856 1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme von Anschlussge- häuse von Messumformer oder Messaufnehmer verbinden.
Seite 66: Einleitung
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Einleitung Die Option "Erdfreie Messung" ermöglicht eine galvanische Trennung des Messystems vom Potenzial des Geräts. So können schädliche Ausgleichsströme, hervorgerufen durch Potenzialunterschiede zwischen dem Messstoff und dem Gerät, minimiert werden. Die Option "Erdfreie Messung" ist optional verfügbar: Bestellmerkmal "Sensoroption", Option CV Einsatzbedingungen für die Verwendung der Option "Erdfreie Messung"...
Seite 67: Spezielle Anschlusshinweise
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss – PE ≠ P ≠ P A0044857 1. Rohrleitungsflansche und Messumformer über Erdungskabel verbinden. 2. Abschirmung der Signalkabel über einen Kondensator führen (empfohlener Wert 1.5µF/50V). 3. Potenzialfreier Anschluss des Geräts gegenüber Schutzerde an die Energieversorgung (Trenntransformator).
Seite 68: Elektrischer Anschluss
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Stromausgang 4-20 mA 4...20 mA A0028758  18 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer 4...20 mA A0028759  19 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
Seite 69 Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Schaltausgang A0028760  21 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  195 Doppelimpulsausgang A0029280  22 Anschlussbeispiel für Doppelimpulsausgang (aktiv)
Seite 70: Relaisausgang
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Relaisausgang A0028760  24 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  197 Stromeingang A0028915  25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 71: Hardwareeinstellungen
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Hardwareeinstellungen 7.7.1 Geräteadresse einstellen Die Geräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültigen Geräteadressen liegen in einem Bereich von 1 … 247. In einem Modbus RS485-Netzwerk kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Modbus Master nicht erkannt.
Seite 72: Abschlusswiderstand Aktivieren
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 Messumformer Proline 500 Hardwareadressierung A0029634 Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum einstellen. A0029633 Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten: DIP-Schalter auf On.  Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam.
Seite 73: Schutzart Sicherstellen
Proline Promag W 500 Modbus RS485 Elektrischer Anschluss Messumformer Proline 500 – digital A0029675 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 3 auf On umschalten. Messumformer Proline 500 ‣ A0029632 DIP-Schalter Nr. 3 auf On umschalten.
Seite 74: Anschlusskontrolle
Elektrischer Anschluss Proline Promag W 500 Modbus RS485 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Mit dem Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wassersack").  A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen (dem Gehäuseschutz entspre- chend) einsetzen.
Seite 75: Bedienungsmöglichkeiten
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0030213 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Mobiles Handbediengerät mit SmartBlue App Automatisierungssystem (z.B. SPS)
Seite 76: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  227 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 77: Bedienphilosophie
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 78: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 79: Anzeigebereich
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit...
Seite 80: Navigieransicht
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  84...
Seite 81: Verriegelung
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 82: Editieransicht
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  28 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 83: Eingabemasken
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 84: Bedienelemente
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 85 Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 86: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 87: Hilfetext Aufrufen
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 88: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  82, zur Erläuterung der Bedienelemente →  84 8.3.10...
Seite 89: Tastenverriegelung Ein- Und Ausschalten
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  134) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 90: Voraussetzungen
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Ethernet-Kabel mit RJ45-Stecker. Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥...
Seite 91: Verbindungsaufbau
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  95 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 92 Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 93: Einloggen
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenkennzeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  145) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  160 8.4.4...
Seite 94: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  168 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte des Messgeräts...
Seite 95: Arbeitsbereich
Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 96: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Aus- gang verfügbar.
Seite 97 Proline Promag W 500 Modbus RS485 Bedienungsmöglichkeiten Messumformer Proline 500 – digital open press A0029163  32 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Webserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP" oder Mod-...
Seite 98 Bedienungsmöglichkeiten Proline Promag W 500 Modbus RS485 A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 99: Fieldcare
8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 100: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 101: Systemintegration
Proline Promag W 500 Modbus RS485 Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.06.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 08.2022 Zur Übersicht der verschiedenen Firmware-Versionen zum Gerät →  181 9.1.2...
Seite 102: Kompatible Modbus-Register: Diagnoseinformationen
Systemintegration Proline Promag W 500 Modbus RS485 Kompatible Modbus-Register: Diagnoseinformationen Diagnoseinformation Kompatible Modbus-Register Diagnosecode (Datentyp: String), z.B. F270 6821 Diagnosenummer (Datentyp: Integer), z.B. 270 6859 Die Modbus-Register sind kompatibel, jedoch nicht die Diagnosenummern. Übersicht der neuen Diagnosenummern →  171.
Seite 103: Register-Informationen
Proline Promag W 500 Modbus RS485 Systemintegration Code Name Beschreibung Anwendung Write multiple Master beschreibt mehrere Mod- Beschreiben von mehreren Geräte- registers bus-Register vom Messgerät mit parametern einem neuen Wert. Mit 1 Telegramm lassen sich max. 120 aufeinanderfolgende Register beschreiben.
Seite 104: Byte-Übertragungsreihenfolge
Systemintegration Proline Promag W 500 Modbus RS485 9.3.5 Byte-Übertragungsreihenfolge In der Modbus-Spezifikation ist die Adressierung der Bytes, d.h. die Übertragungsreihen- folge der Bytes, nicht festgelegt. Deshalb ist es wichtig, die Adressierungsweise zwischen Master und Slave bei der Inbetriebnahme abzustimmen oder anzugleichen. Dies kann im Messgerät über den Parameter Bytereihenfolge konfiguriert werden.
Seite 105: Konfiguration Der Scan-Liste
Proline Promag W 500 Modbus RS485 Systemintegration Geräteparameter können flexibel gruppiert werden und gleichzeitig kann der Modbus- Master den gesamten Datenblock über ein einzelnes Anforderungstelegramm lesen oder schreiben. Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre...
Seite 106 Systemintegration Proline Promag W 500 Modbus RS485 Datenbereich Geräreparameterwert Modbus RS485-Register Datentyp* Zugriff** Start-Register End-Register (nur Float) Wert von Scan-List-Register 0 5051 5052 Integer/Float read/write Wert von Scan-List-Register 1 5053 5054 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15...
Seite 107: Inbetriebnahme
Proline Promag W 500 Modbus RS485 Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt ist. • Checkliste "Montagekontrolle" →  44 • Checkliste "Anschlusskontrolle" →  74 10.2 Messgerät einschalten ‣...
Seite 108: Messgerät Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 10.5 Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50...
Seite 109: Messstellenbezeichnung Festlegen
Proline Promag W 500 Modbus RS485 Inbetriebnahme ‣ Doppelimpulsausgang →  129 ‣ Anzeige →  124 ‣ →  126 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  127 ‣ Durchflussdämpfung konfigurieren →  130 ‣ Erweitertes Setup →  133 10.5.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe...
Seite 110 Inbetriebnahme Proline Promag W 500 Modbus RS485 Navigation Menü "Setup" → Systemeinheiten ‣ Systemeinheiten Volumenflusseinheit →  110 Volumeneinheit →  110 →  110 Leitfähigkeitseinheit Temperatureinheit →  110 Masseflusseinheit →  111 Masseeinheit →  111 Dichteeinheit →  111 →...
Seite 111: Kommunikationsschnittstelle Konfigurieren
Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Masseflusseinheit – Einheit für Massefluss wählen. Einheiten-Auswahl- Abhängig vom Land: liste • kg/h Auswirkung • lb/min Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozess- größe...
Seite 112: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Busadresse Geräteadresse eingeben. 1 … 247 Baudrate Übertragungsgeschwindigkeit festlegen. • 1200 BAUD 19200 BAUD • 2400 BAUD • 4800 BAUD • 9600 BAUD • 19200 BAUD •...
Seite 113: Stromeingang Konfigurieren
Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Klemmennum- Zeigt die vom I/O-Modul belegten Klem- • Nicht belegt – mern mennummern. • 26-27 (I/O 1) • 24-25 (I/O 2) • 22-23 (I/O 3) •...
Seite 114: Statuseingang Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromeingangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus Das Messgerät ist nicht für...
Seite 115: Stromausgang Konfigurieren
Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen • Messwertunterdrückung...
Seite 116 Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) • 20-21 (I/O 4) Signalmodus –...
Seite 117 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Dämpfung Stromausgang In Parameter Zuordnung Reaktionszeit des Ausgangs- 0,0 … 999,9 s 1,0 s Stromausgang (→  116) ist signals auf Messwertschwan- eine Prozessgröße und in Para- kungen einstellen.
Seite 118: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 10.5.8 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 119 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 120 Inbetriebnahme Proline Promag W 500 Modbus RS485 Anfangsfrequenz →  120 Endfrequenz →  121 →  121 Messwert für Anfangsfrequenz Messwert für Endfrequenz →  121 Fehlerverhalten →  121 Fehlerfrequenz →  121 →  121 Invertiertes Ausgangssignal Parameterübersicht mit Kurzbeschreibung...
Seite 121 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Endfrequenz In Parameter Betriebsart Endfrequenz eingeben. 0,0 … 10 000,0 Hz 10 000,0 Hz (→  118) ist die Option Fre- quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 122 Inbetriebnahme Proline Promag W 500 Modbus RS485 Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  122 Klemmennummer →  122 Signalmodus →  122 Funktion Schaltausgang →  123 Zuordnung Diagnoseverhalten →  123 →...
Seite 123 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 124: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 125 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 126: 10.5.10 Schleichmenge Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 7. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der Auswahlliste siehe Keine handen. Vor-Ort-Anzeige dargestellt Parameter 1. Anzei- wird. gewert (→  125) 8. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 127: 10.5.11 Leerrohrüberwachung Konfigurieren
Proline Promag W 500 Modbus RS485 Inbetriebnahme 10.5.11 Leerrohrüberwachung konfigurieren • Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgegli- chen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrab- gleich vor Ort empfehlenswert. • Bei Verwendung eines Kabels von mehr als 50 m Länge wird ein neuer Leerrohrab- gleich vor Ort empfohlen.
Seite 128 Inbetriebnahme Proline Promag W 500 Modbus RS485 Navigation Menü "Setup" → Relaisausgang 1 … n ‣ Relaisausgang 1 … n Klemmennummer →  128 Funktion Relaisausgang →  128 →  128 Zuordnung Überwachung Durchfluss- richtung Zuordnung Grenzwert →  129 Zuordnung Diagnoseverhalten →...
Seite 129: 10.5.13 Doppelimpulsausgang Konfigurieren
Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Zuordnung Grenzwert In Parameter Funktion Relais- Prozessgröße für Grenzwert- • Aus Volumenfluss ausgang ist die Option Grenz- funktion wählen. • Volumenfluss wert ausgewählt. • Massefluss • Normvolumenfluss •...
Seite 130: 10.5.14 Durchflussdämpfung Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 Messmodus →  130 Impulswertigkeit →  130 →  130 Impulsbreite Fehlerverhalten →  130 Invertiertes Ausgangssignal →  130 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Signalmodus Signalmodus für Doppelimpulsausgang wäh- •...
Seite 131 Proline Promag W 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Durchflussdämpfung konfigurieren ‣ Durchflussdämpfung konfigurieren Szenario →  131 Altes Gerät →  131 →  131 CIP-Filter an Dämpfungsstärke →  131 Häufigkeit Durchflussänderung →  132 Anwendung →...
Seite 132 Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameter Beschreibung Auswahl / Anzeige Werkseinstellung Häufigkeit Durchflussänderung Angeben, wie häufig der Durchfluss ändert. • Einmal pro Tag oder weniger Einmal pro Minute oder weni- • Einmal pro Stunde oder weniger • Einmal pro Minute oder weniger •...
Seite 133: Erweiterte Einstellungen
Proline Promag W 500 Modbus RS485 Inbetriebnahme 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 134: Parameter Zur Eingabe Des Freigabecodes Nutzen
Inbetriebnahme Proline Promag W 500 Modbus RS485 ‣ Anzeige →  136 ‣ Elektrodenreinigungszyklus →  139 ‣ →  140 WLAN-Einstellungen ‣ Datensicherung →  142 ‣ Administration →  144 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 135 Proline Promag W 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  135 Einheit Summenzähler 1 … n →  135 →  135 Betriebsart Summenzähler Fehlerverhalten →...
Seite 136: Weitere Anzeigenkonfigurationen Durchführen
Inbetriebnahme Proline Promag W 500 Modbus RS485 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  137 1.
Seite 137 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 138 Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 139: Elektrodenreinigung Durchführen
Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 8. Nachkommastellen In Parameter 8. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx • x.xxxxx •...
Seite 140: Wlan Konfigurieren
Inbetriebnahme Proline Promag W 500 Modbus RS485 Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigungszyklus ‣ Elektrodenreinigungszyklus Elektrodenreinigungszyklus →  140 ECC-Dauer →  140 →  140 ECC-Erholzeit ECC-Intervall →  140 ECC-Polarität →  140 Parameterübersicht mit Kurzbeschreibung...
Seite 141 Proline Promag W 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen WLAN →  141 WLAN-Modus →  141 →  141 SSID-Name Netzwerksicherheit →  142 Sicherheitsidentifizierung →  142 Benutzername →  142 WLAN-Passwort →...
Seite 142: Konfiguration Verwalten
Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung –...
Seite 143 Proline Promag W 500 Modbus RS485 Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung Betriebszeit →  143 Letzte Datensicherung →  143 →  143 Konfigurationsdaten verwalten Sicherungsstatus →  143 Vergleichsergebnis →  143 Parameterübersicht mit Kurzbeschreibung...
Seite 144: Geräts Nutzen
Inbetriebnahme Proline Promag W 500 Modbus RS485 Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen.
Seite 145: Simulation
Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen →  145 Betriebszeit Freigabecode zurücksetzen →  145 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe...
Seite 146 Inbetriebnahme Proline Promag W 500 Modbus RS485 Navigation Menü "Diagnose" → Simulation ‣ Simulation Zuordnung Simulation Prozessgröße →  147 Wert Prozessgröße →  147 →  148 Simulation Stromeingang 1 … n Wert Stromeingang 1 … n →  148 Simulation Statuseingang 1 …...
Seite 147 Proline Promag W 500 Modbus RS485 Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit Wert Prozessgröße...
Seite 148: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline Promag W 500 Modbus RS485 Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Gerätealarm – Gerätealarm ein- und aus- • Aus schalten. • An Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis • Sensor Prozess auswählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis –...
Seite 149 Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 150: Schreibschutz Via Verriegelungsschalter
Inbetriebnahme Proline Promag W 500 Modbus RS485 4. Resetcode im Parameter Freigabecode zurücksetzen (→  145) eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →  148. Aus Gründen der IT-Sicherheit ist der berechnete Resetcode nur 96 h ab der genann- ten Betriebszeit und für die genannte Seriennummer gültig.
Seite 151 Proline Promag W 500 Modbus RS485 Inbetriebnahme 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  152. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 152: Betrieb
Betrieb Proline Promag W 500 Modbus RS485 Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 153: Untermenü "Summenzähler
Proline Promag W 500 Modbus RS485 Betrieb Normvolumenfluss →  153 Fließgeschwindigkeit →  153 →  153 Leitfähigkeit Dichte →  153 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Volumenfluss Zeigt aktuell gemessenen Volumenfluss an. Gleitkommazahl mit Vorzeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Volumenfluss- einheit (→...
Seite 154: Untermenü "Eingangswerte
Betrieb Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Wert Summenzähler 1 … n In Parameter Zuordnung Prozessgröße Zeigt aktuellen Zählerstand vom Sum- Gleitkommazahl mit Vor- (→  135) von Untermenü Summen- menzähler. zeichen zähler 1 … n ist eine Prozessgröße aus- gewählt.
Seite 155: Ausgangswerte
Proline Promag W 500 Modbus RS485 Betrieb Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  155 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel.
Seite 156: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Betrieb Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 157: Ausgangswerte Doppelimpulsausgang
Proline Promag W 500 Modbus RS485 Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen. Positive Ganzzahl Ausgangswerte Doppelimpulsausgang Das Untermenü...
Seite 158: Steuerung Summenzähler
Betrieb Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→  135) von • Zurücksetzen + Untermenü Summenzähler anhalten 1 …...
Seite 159: Diagnose Und Störungsbehebung
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen →  61→  56.
Seite 160 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  184. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 161: Diagnoseinformation Via Leuchtdioden
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Verbindungsabbruch 1. Kabelverbindung und Spannungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten. Anzeige der Inhalte im Webbrowser schlecht Verwendeter Webbrowserversion ist nicht opti- 1. Korrekte Webbrowserversion verwenden lesbar oder unvollständig...
Seite 162 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok.
Seite 163: Anschlussgehäuse Messaufnehmer
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Proline 500 Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. 1 2 3 4 5 A0029629 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig.
Seite 164 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Communication Communication Alarm Power Power A0029699 Kommunikation Gerätestatus Versorgungsspannung Farbe Bedeutung Kommunikation Weiß Kommunikation aktiv. Gerätestatus (Normalbe- Fehler trieb) Rot blinkend Warnung Gerätestatus (Beim Auf- Rot langsam blinkend Wenn > 30 Sekunden: Problem mit dem Bootlo- starten) ader.
Seite 165: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 166: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 167: Behebungsmaßnahmen Aufrufen
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 168: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  175 • Via Untermenü →  176 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 169: Behebungsmaßnahmen Aufrufen
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 170: Diagnoseinformation Via Kommunikations
Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 171: Übersicht Zu Diagnoseinformationen
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Folgende Optionen können der Diagnosenummer als Diagnoseverhalten zugeordnet wer- den: Optionen Beschreibung Alarm Das Gerät unterbricht die Messung. Die Messwertausgabe via Modbus RS485 und Sum- menzähler nehmen den definierten Alarmzustand an. Eine Diagnosemeldung wird gene- riert.
Seite 172 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Modul inkompatibel 1. Elektronikmodule prüfen Alarm 2. Prüfen, ob korrekte Module verfügbar sind (z.B. NEx, Ex) 3. Elektronikmodule ersetzen Modulverbindung unter- 1.
Seite 173 Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Versorgungsspannung zwischen Sensor und Messumformer Alarm ISEM fehlerhaft prüfen 1. Wenn vorhanden:Verbindungskabel 2. Hauptelektronikmodul ersetzen 3. Sensorelektronikmodul (ISEM) erset- Datenspeicher 1.
Seite 174 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Eichbetr.aktiv./-deaktiv. Sequenz der Eichbetriebaktivierung/- Warning fehlgeschlagen deaktivierung einhalten: Zuerst autori- sierter Anwenderlogin, dann DIP- Schalter auf Hauptelektronikmodul einstellen Sensor-Einstellung fehler- 1.
Seite 175: Anstehende Diagnoseereignisse
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Sensorsymmetrie 1. Externe Magnetfeldstörung in der Warning Nähe des Sensors beseitigen 2. Diagnosemeldung ausschalten Spulenstrom nicht stabil 1. Prüfen, ob externe Magnetfeldstörung...
Seite 176: 12.10 Diagnoseliste
Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. Kurztext. ...
Seite 177: Informationsereignis : Auftreten Des Ereignisses
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  39 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. • Wenn im Gerät das Anwendungspaket Extended HistoROM (Bestelloption) freigeschal- tet ist, kann die Ereignisliste bis zu 100 Meldungseinträge umfassen.
Seite 178 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Informationsereignis Ereignistext I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1278 I/O-Modul neu gestartet I1335 Firmware geändert I1351 Fehler bei Leerrohrüberwachungsabgleich...
Seite 179: 12.12 Messgerät Zurücksetzen
Proline Promag W 500 Modbus RS485 Diagnose und Störungsbehebung Informationsereignis Ereignistext I1643 Eichbetrieb-Logbuch gelöscht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1651 Eichbetriebparameter geändert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.12 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  145) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 180 Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Erweiterter Bestellcode 1 →  180 Erweiterter Bestellcode 2 →  180 →  180 Erweiterter Bestellcode 3 ENP-Version →  180 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenkennzeichnung Zeigt Bezeichnung für Messstelle an.
Seite 181: 12.14 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5W5B...
Seite 182: 12.15 Gerätehistorie Und Kompatibilität
Diagnose und Störungsbehebung Proline Promag W 500 Modbus RS485 Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät. • Textsuche: Herstellerinformation • Suchbereich: Dokumentation – Technische Dokumentationen 12.15 Gerätehistorie und Kompatibilität Das Gerätemodell ist im Bestellcode (Order code) auf dem Typenschild des Geräts doku- mentiert (z.B.
Seite 183: Wartung
Innenreinigung Es ist grundsätzlich keine Innenreinigung vorgesehen. 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. Auflistung einiger Mess- und Prüfmittel: →  186→  188 13.3...
Seite 184: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 185: Entsorgung
Proline Promag W 500 Modbus RS485 Reparatur 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel-...
Seite 186: Zubehör
Proline Promag W 500 Modbus RS485 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 187: Zum Messaufnehmer
Proline Promag W 500 Modbus RS485 Zubehör Anzeigeschutz Wird dazu verwendet, die Anzeige vor Schlag oder Abrieb, zum Beispiel durch Sand Proline 500 – digital in Wüstengebieten, zu schützen.  Bestellnummer: 71228792  Einbauanleitung EA01093D Erdungskabel Set, besteht aus zwei Erdungskabeln, für den Potenzialausgleich.
Seite 188: Servicespezifisches Zubehör
15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 189: Technische Daten
Proline Promag W 500 Modbus RS485 Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 190 Technische Daten Proline Promag W 500 Modbus RS485 Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- Impulswertigkeit min./max. Endwert Schleichmenge gang (~ 2 Pulse/s bei (v ~ 0,3…10 m/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) v ~ 2,5 m/s) [mm]...
Seite 191 Proline Promag W 500 Modbus RS485 Technische Daten Empfohlene Nennweite Werkseinstellungen Durchflussmenge Impulswer- Endwert Schleich- tigkeit min./max. Endwert Stromaus- menge (~ 2 Pulse/s (v ~ 0,3…10 m/s) gang (v ~ (v ~ 2,5 m/s) 0,04 m/s) v ~ 2,5 m/s)
Seite 192 Technische Daten Proline Promag W 500 Modbus RS485 Durchflusskennwerte in US-Einheiten: DN 1 ... 48 in (25 ... 1200 mm) Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- Impulswertigkeit min./max. Endwert Schleichmenge gang (~ 2 Pulse/s bei (v ~ 0,3…10 m/s) (v ~ 0,04 m/s)
Seite 193 Proline Promag W 500 Modbus RS485 Technische Daten Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- Impulswertigkeit min./max. Endwert Schleichmenge gang (~ 2 Pulse/s bei (v ~ 0,3…10 m/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) v ~ 2,5 m/s) [in]...
Seite 194: Eingangssignal
Messgerät schreiben: • Messstofftemperatur ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  188 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
Seite 195: Ausgang
Proline Promag W 500 Modbus RS485 Technische Daten 16.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •...
Seite 196 Technische Daten Proline Promag W 500 Modbus RS485 Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 197: Relaisausgang
Proline Promag W 500 Modbus RS485 Technische Daten Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Elektroniktemperatur Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: •...
Seite 198: Vor-Ort-Anzeige
Technische Daten Proline Promag W 500 Modbus RS485 Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US • Min. Wert: 3,59 mA • Max. Wert: 22,5 mA •...
Seite 199: Webbrowser
Proline Promag W 500 Modbus RS485 Technische Daten Schnittstelle/Protokoll • Via digitale Kommunikation: Modbus RS485 • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED)
Seite 200: Energieversorgung
Technische Daten Proline Promag W 500 Modbus RS485 Unterstützte Baudrate • 1 200 BAUD • 2 400 BAUD • 4 800 BAUD • 9 600 BAUD • 19 200 BAUD • 38 400 BAUD • 57 600 BAUD • 115 200 BAUD Modus Datenübertragung...
Seite 201: Leistungsmerkmale
Proline Promag W 500 Modbus RS485 Technische Daten Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Seite 202: Technische Daten
Technische Daten Proline Promag W 500 Modbus RS485 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0028974  40 Maximale Messabweichung in % v.M. Flat Spec Bei Flat Spec ist im Bereich von v ) bis v die Messabweichung konstant.
Seite 203 Proline Promag W 500 Modbus RS485 Technische Daten Elektrische Leitfähigkeit Die Werte gelten für: • Geräteausführung Proline 500 – digital • Geräte in einer metallischen Rohrleitung oder in einer nicht metallischen Rohrleitung mit Erdungsscheiben eingebaut • Geräte deren Potenzialausgleich gemäß den Vorgaben in der zugehörigen Betriebsanlei- tung durchgeführt wurde...
Seite 204: Montage
Technische Daten Proline Promag W 500 Modbus RS485 Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert Volumenfluss max. ±0,1 % v.M. ± 0,5 mm/s (0,02 in/s) Elektrische Leitfähigkeit...
Seite 205: Messaufnehmer
4 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 206: Prozess
Technische Daten Proline Promag W 500 Modbus RS485 Schwingen Breitbandrauschen in Anlehnung an IEC 60068-2-64 Bestellmerkmal "Sensor Anschlussgehäuse", Option L "Guss, rostfrei" und Bestellmerkmal "Sensoroption", Option CG "Halsverlängerung für Isolation" • 10 … 200 Hz, 0,003 g • 200 … 2 000 Hz, 0,001 g •...
Seite 207: Leitfähigkeit
Proline Promag W 500 Modbus RS485 Technische Daten [°F] [°C] [°C] -20 -10 0 10 20 30 40 50 60 70 80 90 [° ] F A0038130 Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich von –10 … –40 °C (+14 … –40 °F) und der Messstofftem- peraturbereich von –10 …...
Seite 208 Technische Daten Proline Promag W 500 Modbus RS485 Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +90 °C (+194 °F) 0 (0) 40 (0,58) 0 (0) 135 (2,0) 135 (2,0) 240 (3,5) 135 (2,0)
Seite 209 Proline Promag W 500 Modbus RS485 Technische Daten [psi] [mbar] DN250 DN125 DN150 DN200 (10") (5") (6") (8") DN100 (4") DN300 (12") 800 1000 1200 1400 1600 1800 [m /h] ³ 1000 2000 3000 4000 5000 6000 7000 8000 [gal/min] A0032668-DE ...
Seite 210: 16.10 Eichbetrieb
Nach dem Inverkehrbringen oder nach der Plombierung des Messgeräts ist eine Bedienung nur noch eingeschränkt möglich. Für auf OIML R49 basierende Nationale Zulassungen (außerhalb Europas) als Kaltwasser- zähler sind ausführliche Bestellinformationen bei Ihrer lokalen Endress+Hauser Vertriebs- zentrale verfügbar. 16.11 Konstruktiver Aufbau Bauform, Maße...
Seite 211 Proline Promag W 500 Modbus RS485 Technische Daten Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit Flanschen der Standarddruckstufe. Gewichtsangaben können abhängig von Druckstufe und Bauart geringer ausfallen. Messumformer • Proline 500 – digital Polycarbonat: 1,4 kg (3,1 lbs) •...
Seite 212 Technische Daten Proline Promag W 500 Modbus RS485 Bestellmerkmal "Bauart", Option F, J: DN 450 … 2 000 mm (18 … 78 in) Richtwerte Nennweite EN (DIN) (PN16) AS (PN 16) [mm] [in] [kg] [kg] – – – 1200 1 229 –...
Seite 213: Gewicht In Us-Einheiten
Proline Promag W 500 Modbus RS485 Technische Daten Bestellmerkmal "Bauart", Option G, K: DN 450 … 2 000 mm (18 … 78 in) Richtwerte Nennweite EN (DIN) (PN 6) [mm] [in] [kg] 1000 – – 1200 – 1400 – 1 300 –...
Seite 214 Technische Daten Proline Promag W 500 Modbus RS485 Bestellmerkmal "Bauart", Option F, J: DN 18 … 120 in (450 … 3 000 mm) Richtwerte Nennweite ASME (Class 150), AWWA (Class D) [mm] [in] [lb] – 1 036 1000 1 294 –...
Seite 215 Proline Promag W 500 Modbus RS485 Technische Daten Bestellmerkmal "Bauart", Option G, K: DN 18 … 78 in (450 … 2 000 mm) Richtwerte Nennweite ASME (Class 150), AWWA (Class D) [mm] [in] [lb] – 2 426 1200 3 087 –...
Seite 216: Gehäuse Messumformer
Technische Daten Proline Promag W 500 Modbus RS485 Nennweite Druckstufe Innendurchmesser Messrohr EN (DIN) ASME AS 2129 Hartgummi Polyurethan PTFE AWWA AS 4087 [mm] [in] [mm] [in] [mm] [in] [mm] [in] – – PN 16 15,3 15,4 – – PN 10...
Seite 217 Proline Promag W 500 Modbus RS485 Technische Daten Gehäuse Messumformer Proline 500 Bestellmerkmal "Messumformergehäuse": • Option A "Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Option L "Guss, rostfrei": Guss, rostfreier Stahl, 1.4409 (CF3M) ähnlich zu 316L Fensterwerkstoff Bestellmerkmal "Messumformergehäuse": • Option A "Alu, beschichtet": Glas •...
Seite 218: Messrohrauskleidung
Technische Daten Proline Promag W 500 Modbus RS485 Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff • Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt • Adapter für Kabeleinführung mit Innengewinde NPT ½"  Nur für bestimmte Geräteausführungen verfügbar: •...
Seite 219 Proline Promag W 500 Modbus RS485 Technische Daten Prozessanschlüsse Bei Flanschwerkstoff Kohlenstoffstahl: • DN ≤ 300 (12"): mit Al/Zn-Schutzbeschichtung oder Schutzlackierung • DN ≥ 350 (14"): Schutzlackierung Alle Losflansche aus Kohlenstoffstahl werden in feuerverzinkter Ausführung gelie- fert. EN 1092-1 (DIN 2501) Festflansch •...
Seite 220: 16.12 Anzeige Und Bedienoberfläche
Technische Daten Proline Promag W 500 Modbus RS485 Erdungsscheiben • Rostfreier Stahl, 1.4435 (316L) • Alloy C22, 2.4602 (UNS N06022) • Tantal Elektrodenbestückung Mess-, Bezugs- und Messstoffüberwachungselektroden standardmäßig vorhanden bei: • 1.4435 (316L) • Alloy C22, 2.4602 (UNS N06022) • Tantal Prozessanschlüsse...
Seite 221: Fernbedienung
Proline Promag W 500 Modbus RS485 Technische Daten A0028232  47 Bedienung mit Touch Control Proline 500 – digital Proline 500 Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar •...
Seite 222 Technische Daten Proline Promag W 500 Modbus RS485 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien: • WLAN-Schnittstelle Updatefunktion vom Handbe- • Bluetooth diengerät verwenden • Serviceschnittstelle CDI-RJ45 SmartBlue App Smartphone oder Tablet WLAN →...
Seite 223: Zusatzinformationen Speicherkonzept
Proline Promag W 500 Modbus RS485 Technische Daten Zusatzinformationen Speicherkonzept Es gibt verschiedene Speicher, in denen Gerätedaten gespeichert und vom Gerät genutzt werden: HistoROM backup T-DAT S-DAT Verfügbare • Ereignis-Logbuch wie z.B. Diagno- • Messwertspeicherung (Bestelloption „Exten- • Messaufnehmerdaten: Nennweite etc.
Seite 224: 16.13 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. UKCA-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 225: 16.14 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 226: 16.15 Zubehör
Überblick zum bestellbaren Zubehör →  186 16.16 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser...
Seite 227: Beschreibung Geräteparameter
Proline Promag W 500 Modbus RS485 Technische Daten Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät Dokumentationscode Proline Promag W KA01266D Kurzanleitung zum Messumformer Messgerät Dokumentationscode Proline 500 – digital KA01317D Proline 500 KA01316D Technische Information Messgerät Dokumentationscode Promag W 500 TI01227D Beschreibung Geräteparameter...
Seite 228 Technische Daten Proline Promag W 500 Modbus RS485 Inhalt Dokumentationscode Heartbeat Technology SD01746D Webserver SD01659D Einbauanleitung Inhalt Bemerkung Einbauanleitung für Ersatzteilsets und Zubehör • Übersicht aller verfügbaren Ersatzteilsets über Device Viewer aufrufen →  184 • Bestellbares Zubehör mit Einbauanleitung →  186...
Seite 229: Stichwortverzeichnis
Proline Promag W 500 Modbus RS485 Stichwortverzeichnis Stichwortverzeichnis Bediensprache einstellen ..... 107 Bedientasten Anforderungen an Personal ..... 9 siehe Bedienelemente Anpassungsstücke .
Seite 230 Stichwortverzeichnis Proline Promag W 500 Modbus RS485 Via WLAN-Schnittstelle ....97 Computer mit Webbrowser (z.B. Internet Explorer) ECC ........139 .
Seite 231 Proline Promag W 500 Modbus RS485 Stichwortverzeichnis Gerätereparatur ......184 Menüs Geräterevision ......101 Zu spezifischen Einstellungen .
Seite 232 Stichwortverzeichnis Proline Promag W 500 Modbus RS485 Scan-Liste ......105 Kommunikation (Untermenü) ....111 Schreibzugriff .
Seite 233 Proline Promag W 500 Modbus RS485 Stichwortverzeichnis Schreibschutz Typenschild Via Freigabecode ......148 Messaufnehmer ......19 Via Verriegelungsschalter .
Seite 234 Stichwortverzeichnis Proline Promag W 500 Modbus RS485 Versionsdaten zum Gerät ..... 101 Versorgungsausfall ......200 Versorgungsspannung .
Seite 236 *71573419* 71573419 www.addresses.endress.com...

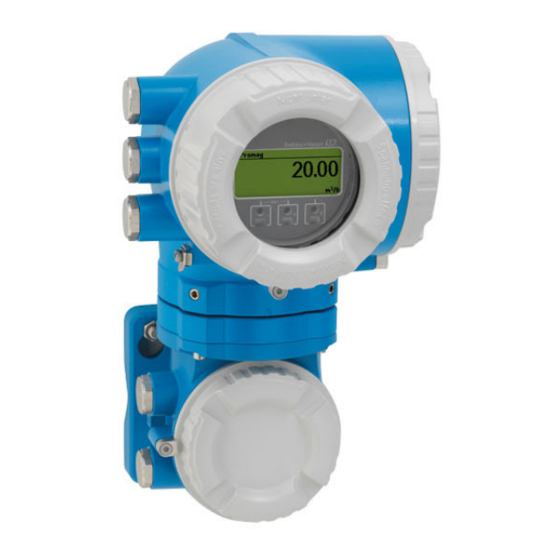

Endress+Hauser Proline Promag W 500 Betriebsanleitung
