Montage
32

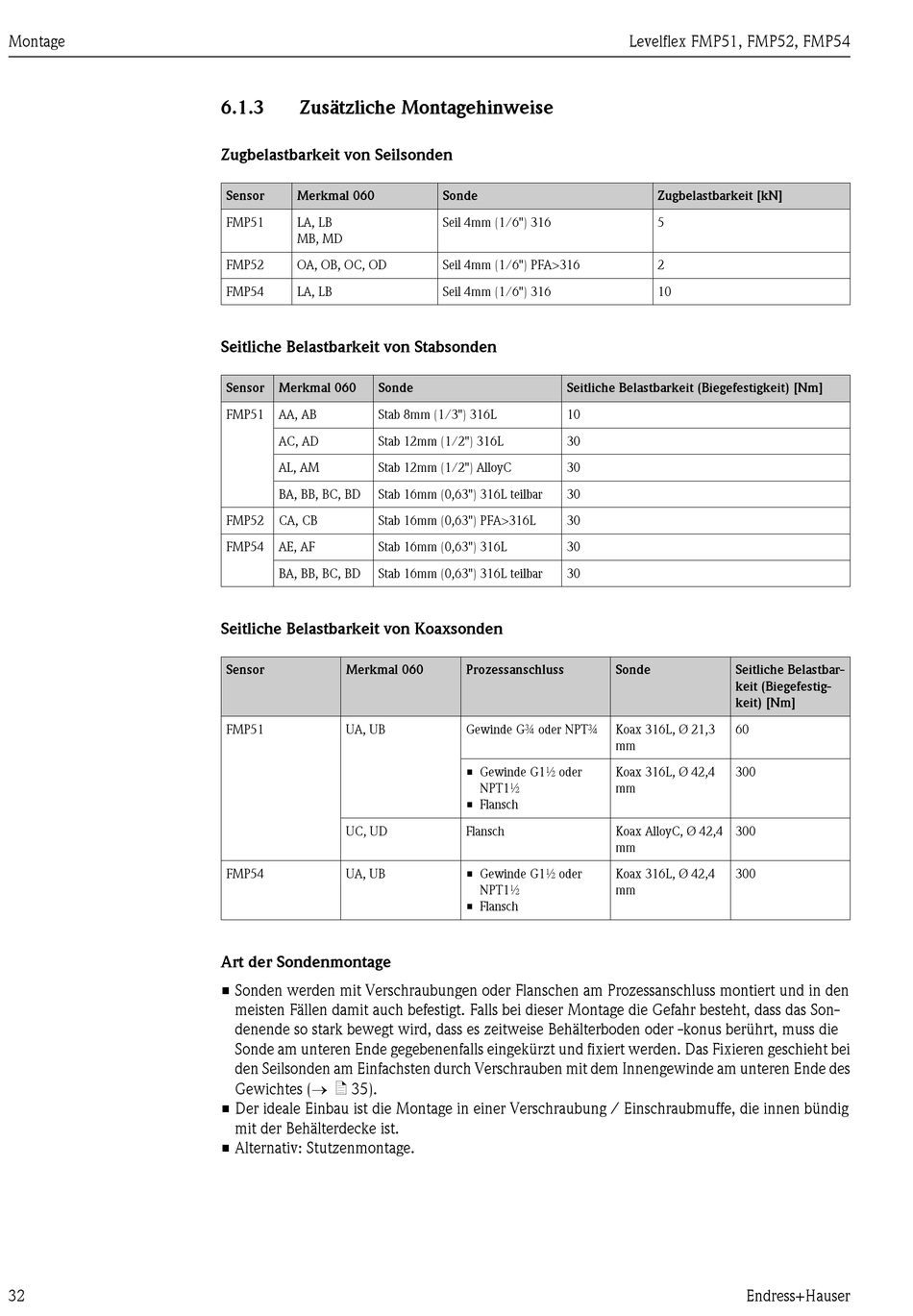

6.1.3 Zusätzliche Montagehinweise
Zugbelastbarkeit von Seilsonden
Sensor Merkmal 060
FMP51 LA, LB
MB, MD
FMP52 OA, OB, OC, OD
FMP54 LA, LB
Seitliche Belastbarkeit von Stabsonden
Sensor Merkmal 060 Sonde
FMP51 AA, AB Stab 8mm (1/3") 316L
AC, AD Stab 12mm (1/2") 316L
AL, AM Stab 12mm (1/2") AlloyC
BA, BB, BC, BD Stab 16mm (0,63") 316L teilbar
FMP52 CA, CB Stab 16mm (0,63") PFA>316L
FMP54 AE, AF Stab 16mm (0,63") 316L
BA, BB, BC, BD Stab 16mm (0,63") 316L teilbar
Seitliche Belastbarkeit von Koaxsonden
Sensor Merkmal 060
FMP51 UA, UB
UC, UD
FMP54 UA, UB
Art der Sondenmontage
• Sonden werden mit Verschraubungen oder Flanschen am Prozessanschluss montiert und in den
meisten Fällen damit auch befestigt. Falls bei dieser Montage die Gefahr besteht, dass das Son-
denende so stark bewegt wird, dass es zeitweise Behälterboden oder -konus berührt, muss die
Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden. Das Fixieren geschieht bei
den Seilsonden am Einfachsten durch Verschrauben mit dem Innengewinde am unteren Ende des
Gewichtes (® ä 35).
• Der ideale Einbau ist die Montage in einer Verschraubung / Einschraubmuffe, die innen bündig
mit der Behälterdecke ist.
• Alternativ: Stutzenmontage.
Sonde
Seil 4mm (1/6") 316
Seil 4mm (1/6") PFA>316
Seil 4mm (1/6") 316
Seitliche Belastbarkeit (Biegefestigkeit) [Nm]
10
30
30
30
30
30
30
Prozessanschluss
Gewinde G¾ oder NPT¾
• Gewinde G1½ oder
NPT1½
• Flansch
Flansch
• Gewinde G1½ oder
NPT1½
• Flansch
Levelflex FMP51, FMP52, FMP54
Zugbelastbarkeit [kN]
5
2
10
Sonde Seitliche Belastbar-
keit (Biegefestig-
keit) [Nm]
Koax 316L, Ø 21,3 60
mm
Koax 316L, Ø 42,4 300
mm
Koax AlloyC, Ø 42,4 300
mm
Koax 316L, Ø 42,4 300
mm
