DTT31, DTT35
• Die Vorort-Anzeige lässt sich elektronisch um 180° drehen − s. Kap. 5.1 "Bedienung Vorort".
• Das Gehäuseoberteil lässt sich mechanisch um bis zu 310° drehen.
4

Verdrahtung

4.1

Gleichspannungsvariante mit Stecker M12x1

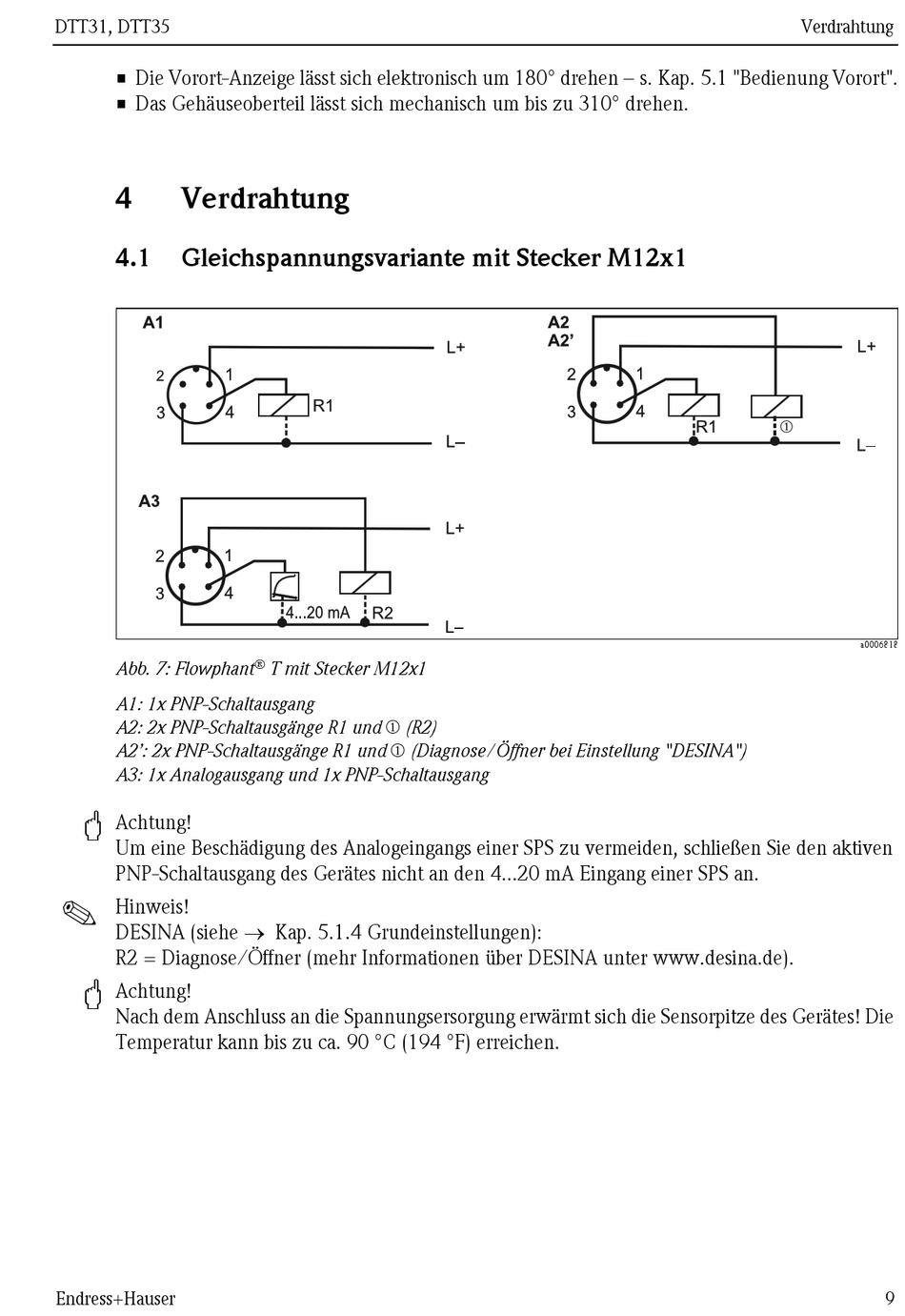

Abb. 7: Flowphant
A1: 1x PNP-Schaltausgang
A2: 2x PNP-Schaltausgänge R1 und m (R2)
A2': 2x PNP-Schaltausgänge R1 und m (Diagnose/Öffner bei Einstellung "DESINA")
A3: 1x Analogausgang und 1x PNP-Schaltausgang
"
Achtung!
Um eine Beschädigung des Analogeingangs einer SPS zu vermeiden, schließen Sie den aktiven
PNP-Schaltausgang des Gerätes nicht an den 4...20 mA Eingang einer SPS an.
!
Hinweis!
DESINA (siehe → Kap. 5.1.4 Grundeinstellungen):
R2 = Diagnose/Öffner (mehr Informationen über DESINA unter www.desina.de).
"
Achtung!
Nach dem Anschluss an die Spannungsersorgung erwärmt sich die Sensorpitze des Gerätes! Die
Temperatur kann bis zu ca. 90 °C (194 °F) erreichen.
Endress+Hauser
®
T mit Stecker M12x1
Verdrahtung
a0006818
9
