DTT31, DTT35
3.3

Prozessanschluss

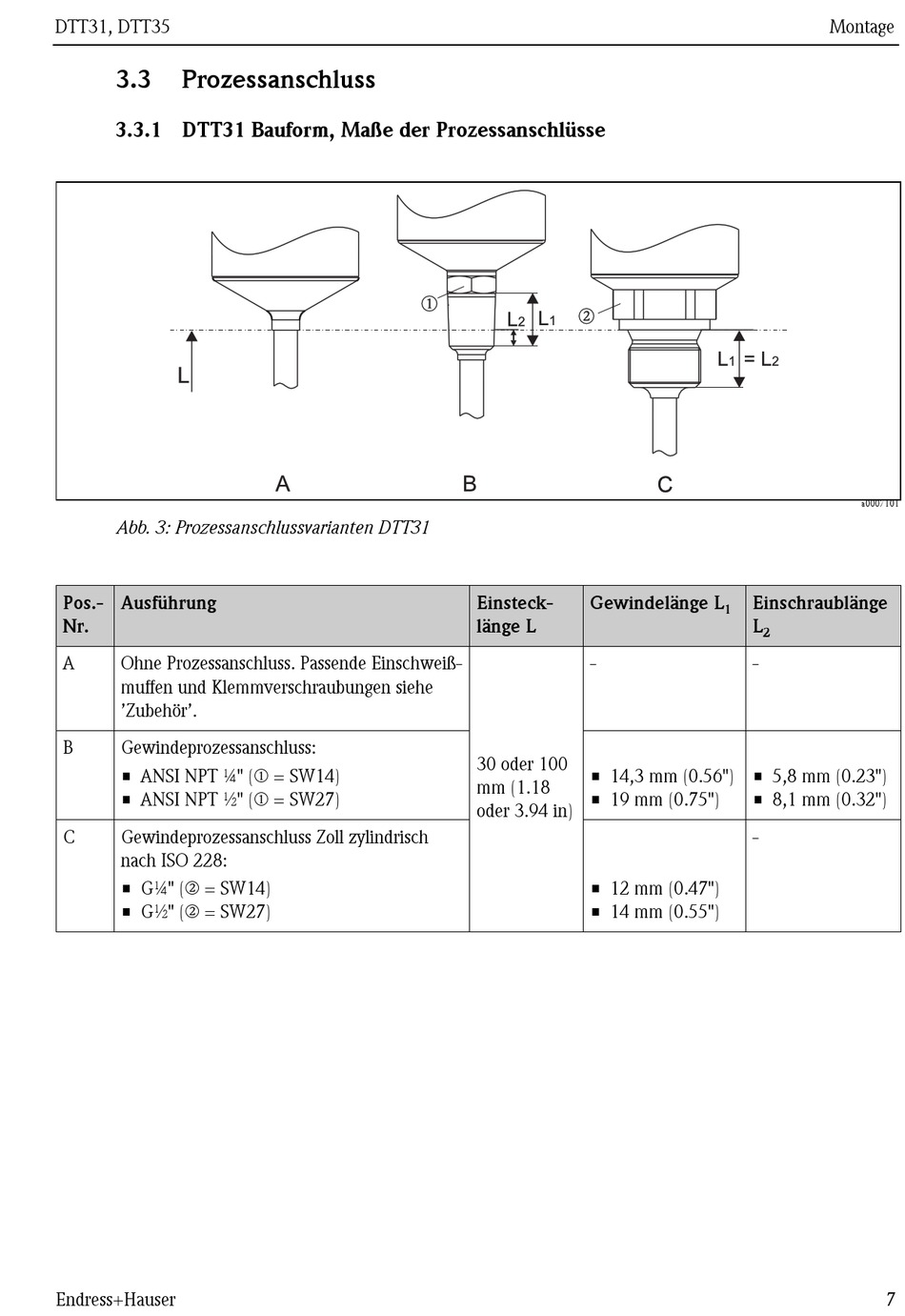

3.3.1 DTT31 Bauform, Maße der Prozessanschlüsse
Abb. 3: Prozessanschlussvarianten DTT31
Pos.- Ausführung
Nr.
A Ohne Prozessanschluss. Passende Einschweiß-
muffen und Klemmverschraubungen siehe
'Zubehör'.
B Gewindeprozessanschluss:
• ANSI NPT ¼" (m = SW14)
• ANSI NPT ½" (m = SW27)
C Gewindeprozessanschluss Zoll zylindrisch
nach ISO 228:
• G¼" (n = SW14)
• G½" (n = SW27)
Endress+Hauser
Einsteck- Gewindelänge L
länge L
-
30 oder 100
• 14,3 mm (0.56")
mm (1.18
• 19 mm (0.75")
oder 3.94 in)
• 12 mm (0.47")
• 14 mm (0.55")
Montage
a0007101
Einschraublänge
1
L
2
-
• 5,8 mm (0.23")
• 8,1 mm (0.32")
-
7
