Ceraphant T PTC31, PTP31, PTP35
3

Montage

3.1

Warenannahme, Lagerung

• Warenannahme:
Überprüfen, ob Verpackung oder Gerät beschädigt sind. Gelieferte Ware auf Vollständigkeit
überprüfen.
• Lagerung:
Lagerungstemperatur -40...+85 °C
3.2

Abmessungen

M 12x1
39 (1.54)
24 (0.94)
A

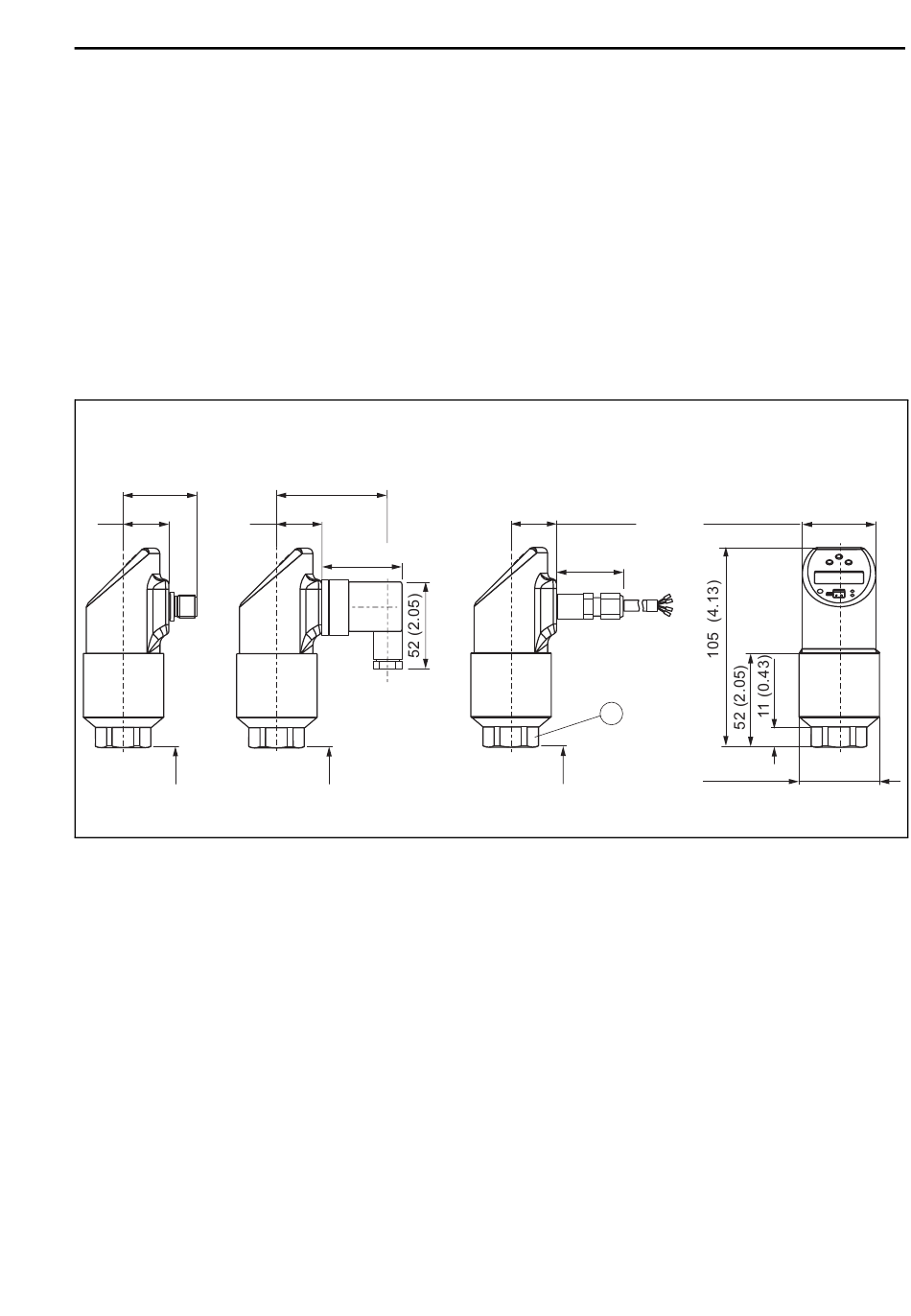

Abb. 2: Maße
Stecker M12x1 nach DIN 60947-5-2
Ventilstecker M16x1,5 bzw. ½ NPT nach DIN 43650A/ISO 4400
Kabel 5m lang, Außendurchmesser 7,7 mm; Adern 4 x 0,2 mm
2
PE 0,75 mm Referenzdruckschlauch mit Außendurchmesser 2,5 mm
➀ Schlüsselweite SW 27 (bei 400 bar-Sensor SW 32)
A = Prozessanschluss − siehe nachfolgenden Abschnitt
Endress+Hauser
M 16x1.5 / ½ NPT
65 (2.56)
24 (0.94)
52 (2.05)
A
5 m (16,4 ft)
24 (0.94)
36 (1.42)
1
A
2
Montage
ø 38.5 (1.52)
ø 42.3 (1.67)
mm (inch)
P01-PTx3xxxx-06-xx-xx-xx-001
5
