Montage
20
• Stellen Sie einen freien Auslauf sicher, keine Syphonbildung.
• Stellen Sie eine ungehinderte Luftzirkulation an der Vorderseite des Gehäuses sicher.
• Stellen Sie sicher, dass offen ausgelieferte Analysatoren (d.h. Analysatoren ohne Tür)
ausschließlich in abgeschlossenen Bereichen aufgestellt oder in einen Umschrank oder
in eine ähnliche Einrichtung eingebaut werden.
5.2

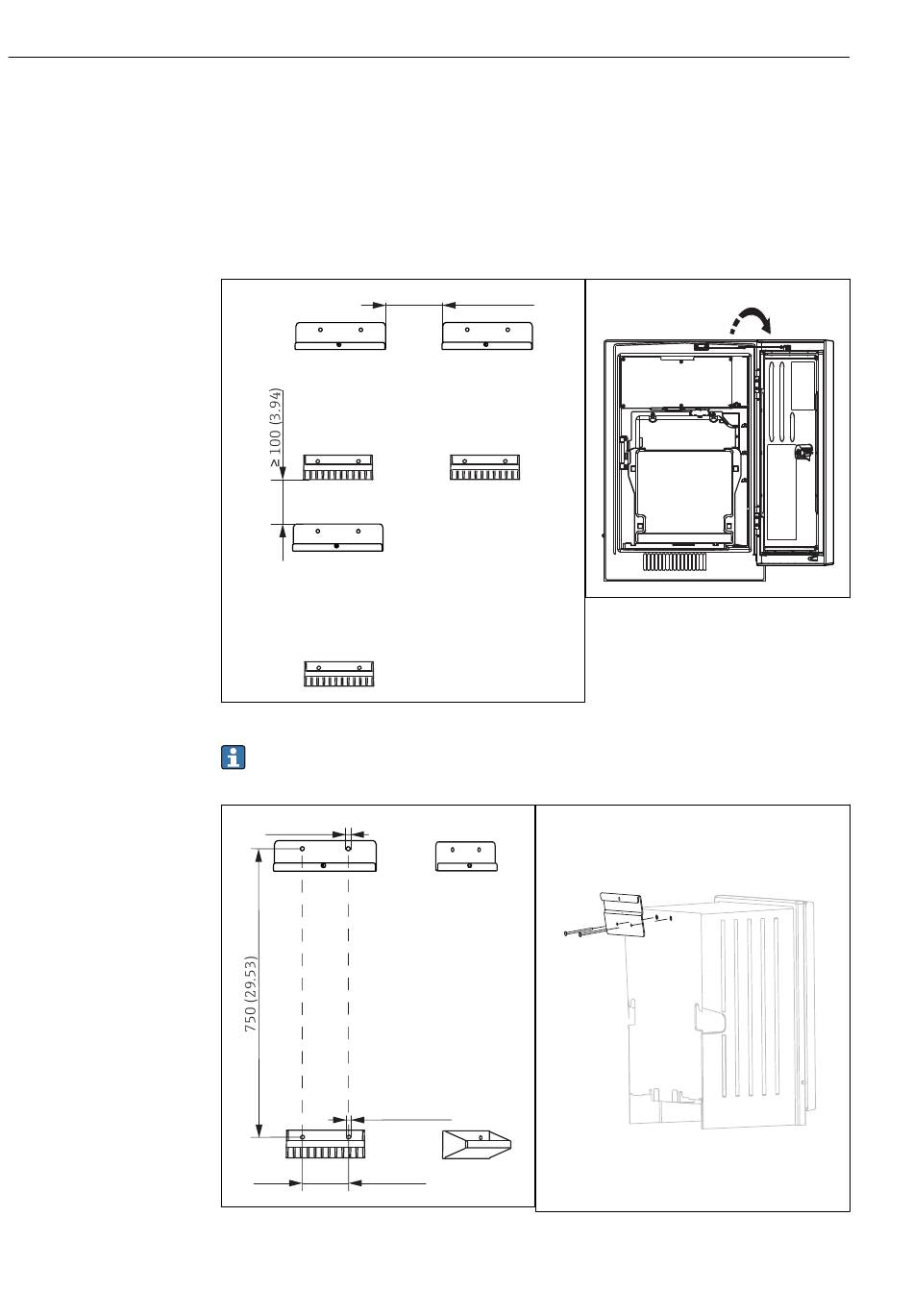

Analysator an eine Wand montieren
14
Notwendiger Montageabstand. Maßeinheit mm (inch).
Montagematerialien zur Wandbefestigung (Schrauben, Dübel) sind nicht im Liefer-
umfang enthalten und müssen kundenseitig gestellt werden.
Ø 11 (0.43)
Ø 10.7 (0.42)
120 (4.72)
16
Abmessungen Halterung. Maßeinheit mm
(inch)
≥ 330(12.99)
15
A0028811
A0028810
17
Befestigung Halterung am Gehäuse
Liquiline System CA80AL
≤ 116 °
Maximaler Öffnungswinkel
Endress+Hauser
A0028814
