Montage
"
16
7. Schrauben Sie den Sensor bzw. die
Elektrode (Pos. 7) handfest in den
Sensorhalter ein.
8. Drehen Sie den Sensor mittels eines
Steckschlüssels (SW 17) um
ca. ¼ Drehung fest.
9. Führen Sie das Messkabel von oben
durch das Hubrohr (Pos. 2).
10.Stecken Sie das Messkabel mittels
Kabelstecker (Pos. 6) auf den Sensor-
steckkopf auf und drehen Sie es hand-
fest an.
11.Schrauben Sie das Hubrohr wieder auf
den Druckzylinder (im Uhrzeigersinn,
handfest).
12.Legen Sie das Messkabel in die Spritz-
schutzkappe und setzen Sie diese auf
das Hubrohr auf.
13.Schieben Sie den PAL-Stecker auf den
PAL-Anschluss (PAL = Potenzialaus-
gleichsleitung, Pos. 1).
14.Lösen Sie die Verriegelung des Rast-
bolzens, indem Sie ihn herausziehen
und um 90° drehen.
Zum Ausbau des Sensors gehen Sie in
umgekehrter Reihenfolge vor.
Sensor mit KCl-Nachführung
1.
Ziehen Sie das Hubrohr bis zum Anschlag aus der Armatur heraus (Pos. "Service").
2.
Drehen Sie den Rastbolzen um 90°, so dass die Plastiknuten über den Vertiefungen
liegen.
3.
Drehen Sie das Hubrohr im Uhrzeigersinn bis der Rastbolzen einrastet.
Achtung!
Bei entgegengesetzter Drehung rastet der Rastbolzen nicht ein. Sie schrauben aber
möglicherweise den Sensorhalter ab. Grund dafür wären Anhaftungen am Sensorhalte-
runterteil. Diese können dazu führen, dass der Sensorhalter "fest backt" und somit der
Gegenhalt zum Abschrauben des Sensorhalters erzeugt wird.
4.
Ziehen Sie die Spritzschutzkappe (Pos. 6) und die KCl-Haube (Pos. 7) von der
Armatur ab.
5.
Schrauben Sie nun das Hubrohr entgegen dem Uhrzeigersinn ab.
6.
Schrauben Sie die Spannhülse ab (Pos. 10).
7.
Ziehen Sie den Sensorhalter (Pos. 9) aus dem Hubrohr.
CleanFit H CPA 475
1
2
b
3
a
4

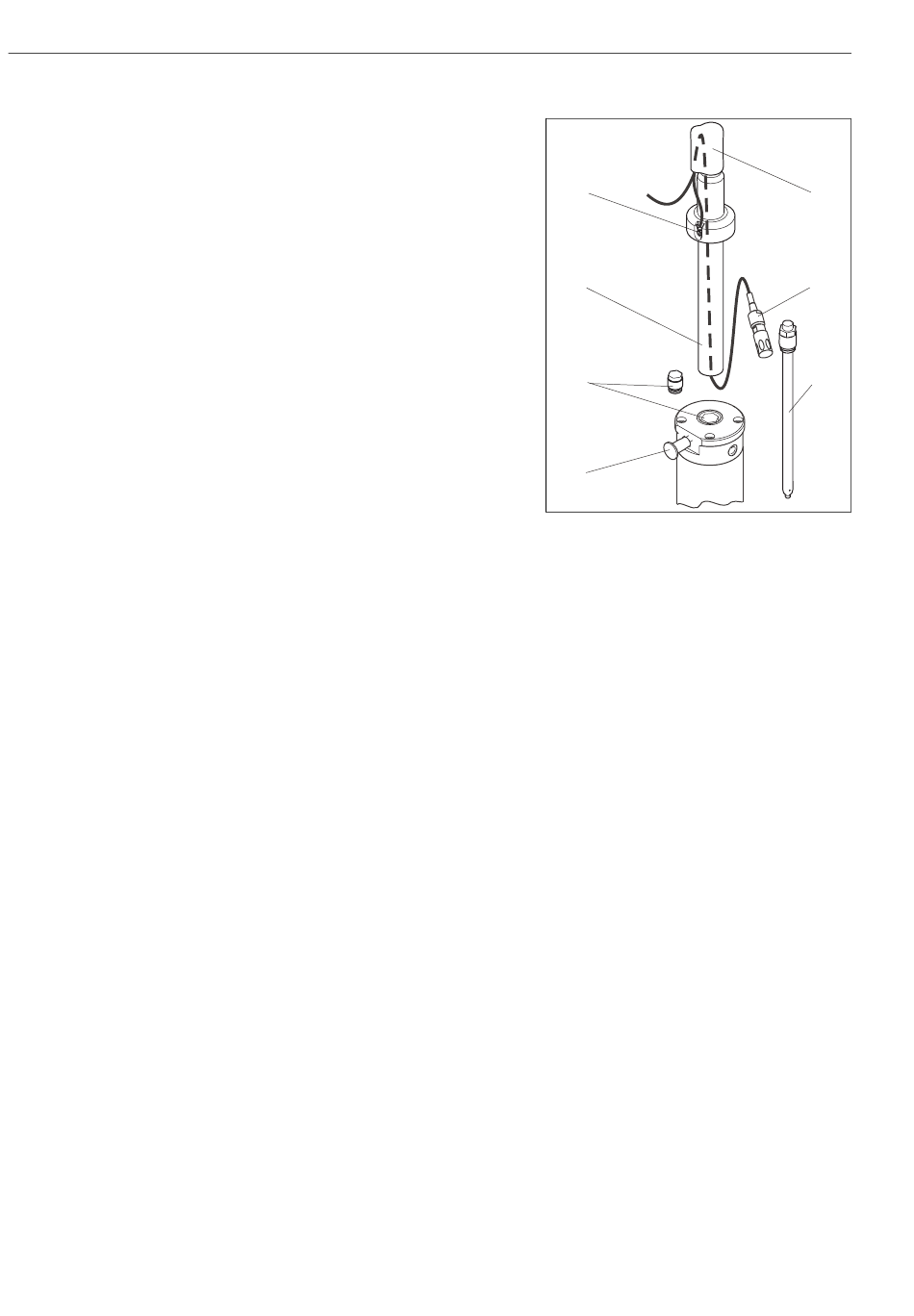

Abb. 16: Sensoreinbau
1
PAL-Anschluss
2
Hubrohr
3
Blindstopfen (a=eingebaut und b=ausgebaut)
4
Rastbolzen
5
Spritzschutzkappe
6
Messkabel mit Kabelstecker
7
Sensor bzw. Elektrode
5
6
7
C07-CPA473xx-09-07-06-xx-002.eps
