Technische Information

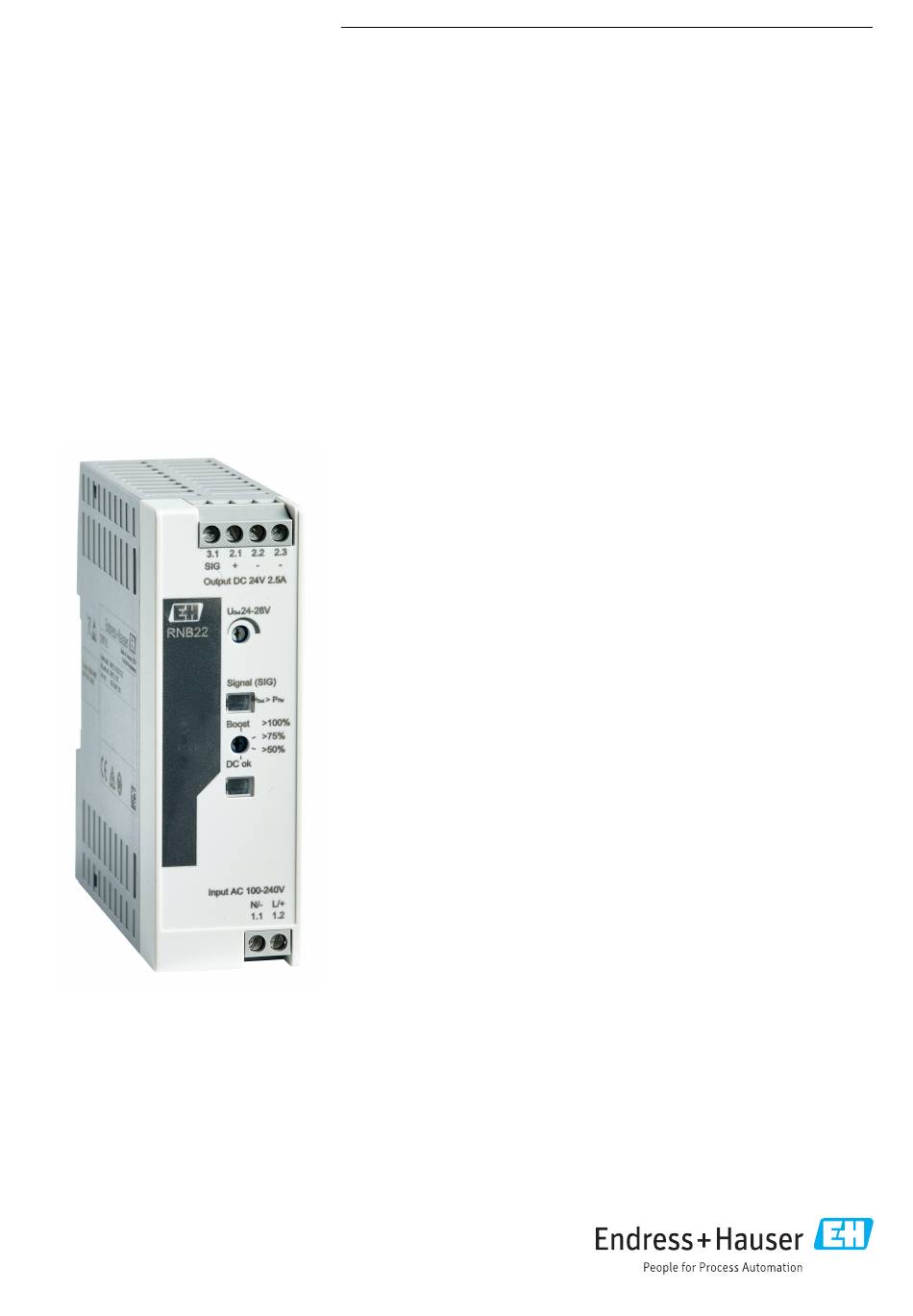

RNB22
Systemstromversorgung 24 V DC / 2,5 A
Systemstromversorgung 24 V DC / 2,5 A mit
Funktionsüberwachung
Anwendungsgebiet
• Systemstromversorgung mit Weitbereichseingang 100 ... 240 V
110 ... 250 V
DC
• Primär getaktete Stromversorgung, 1-phasig, Ausgang 24 V
• Dynamischer und statischer Boost: 5 A / 3,125 A
• Für redundante Systemversorgung über RNF22 Einspeise- und Fehlermeldemodul
• Versorgung insbesondere für dezentrale Applikationen oder Schaltschränken in
denen nur 230 V
und keine 24 V
AC
• Für Umgebungstemperaturen –25 ... 70 °C (–13 ... 158 °F)
Ihre Vorteile
• Präventive Funktionsüberwachung meldet kritische Betriebszustände, bevor Fehler
auftreten
• Hoher Wirkungsgrad und lange Lebensdauer bei geringer Verlustleistung und
niedriger Erwärmung
• Platzeinsparung im Schaltschrank durch schmale und flache Bauform
Solutions
DC
zur Verfügung stehen
DC
Services
/
AC
/ 2,5 A
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Endress+Hauser RNB22
- Seite 1 Products Solutions Services TI01585K/09/DE/01.21 71515710 2021-05-03 Technische Information RNB22 Systemstromversorgung 24 V DC / 2,5 A Systemstromversorgung 24 V DC / 2,5 A mit Funktionsüberwachung Anwendungsgebiet • Systemstromversorgung mit Weitbereichseingang 100 … 240 V 110 … 250 V • Primär getaktete Stromversorgung, 1-phasig, Ausgang 24 V / 2,5 A •...
-
Seite 2: Inhaltsverzeichnis
RNB22 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Produktbeschreibung ......3 Verlässlichkeit . -
Seite 3: Arbeitsweise Und Systemaufbau
Produktbeschreibung Produktaufbau Systemstromversorgung 24 V Die RNB22 Stromversorgung wird zur Versorgung der 24 V DC RN-Series Geräte eingesetzt. Sie bietet im Leistungsbereich bis 100 W eine maximale Anlagenverfügbarkeit bei kleinster Baugröße. Präventive Funktionsüberwachung und kraftvolle Leistungsreserve stehen auch für Anwendungen im niedrigen Leistungsbereich zur Verfügung. -
Seite 4: Power Factor
RNB22 Eingangsstrom I Eingangsschutz Leitungsschutzschalter 13 A 16 A Spannungsfestigkeit Isolation Input / Signaling Input / Output Typtest (IEC/EN 60950-1) 4 kV AC Produktionstest 3 kV AC Feldtest 2 kV AC Power Factor 1,00 0,90 0,80... -
Seite 5: Ausgangsdaten Signale
U > 0,9 x U Energieversorgung Klemmenbelegung Verdrahtung auf einen Blick active DC OK A0046100 1 Blockschaltbild und Klemmenbelegung RNB22 Die Spannungsversorgung erfolgt über die Anschlussklemmen 1.1 und 1.2. Anschluss Versorgungsspan- nung Klemmen Klemmenausführung Leitungsausführung Leitungsquerschnitt Starr oder flexibel Schraubklemmen 0,14 …... -
Seite 6: Lebensdauererwartung (Elektrolytkondensatoren)
RNB22 Wirkungsgrad 120 V 230 V typisch 91,9 % typisch 92,6 % = U : 120 V AC/U : 24 V DC = U : 230 V AC/U : 24 V DC A0046225 Zuverlässigkeit 230 V MTBF (IEC 61709, SN 29500) >... -
Seite 7: Montage
RNB22 Dynamischer Boost Für die Versorgung schwerer Lasten stellt der dynamische Boost (I ) bis zu 200 % des Nomi- Dyn.Boost nalstroms der Stromversorgung bereit. Die zeitlich begrenzte Versorgung der Last beträgt maximal 5 s bei einer Umgebungstemperatur bis 60 °C (140 °F). -
Seite 8: Umgebung
3K3 (nach EN 60721) Schutzklasse Derating Die Stromversorgung RNB22 arbeitet im Nennbetrieb ohne jegliche Einschränkungen. Für einen Betrieb außerhalb des Nennbereiches sind je nach Einsatzart die nachfolgenden Punkte zu beachten. Umgebungstemperatur Bei einem Betrieb der Stromversorgung in einer Umgebungstemperatur > 60 °C (140 °F) ist ein Leis- tungsderating von 2,5%/K einzuhalten. -
Seite 9: Stoß- Und Schwingungsfestigkeit
RNB22 Stoß- und Schwingungsfes- Vibration (Betrieb) < 15 Hz, Amplitude ±2,5 mm; 15 … 100 Hz: 2,3g 90 min (nach IEC tigkeit 60068-2-6) Schock 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) Überspannungskategorie EN 61010-1/EN 61010-2-201 EN 62477-1 Elektromagnetische Verträg- Störfestigkeit nach EN 61000-6-2... -
Seite 10: Anzeige- Und Bedienelemente
>50% DC ok RNB22 Input AC 100-240V 1.1 1.2 A0046102 7 Anzeige- und Bedienelemente RNB22 Anschlussklemme Signalausgang (SIG) DC OK, P > P : +24 V , 30 mA Anschlussklemme Ausgangsspannung: Output DC +/- Aufnahme für Kabelbinder Integrierter Rastfuß zur Tragschienenmontage Anschlussklemme Eingangsspannung: Input L/N Signalisierung DC OK-LED (grün) -
Seite 11: Bestellinformationen
• Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 12: Ce-Zeichen
Dokumenttypen verfügbar: Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Betriebsanleitung (BA) Ihr Nachschlagewerk Die Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus vom Gerät benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Mon-...
