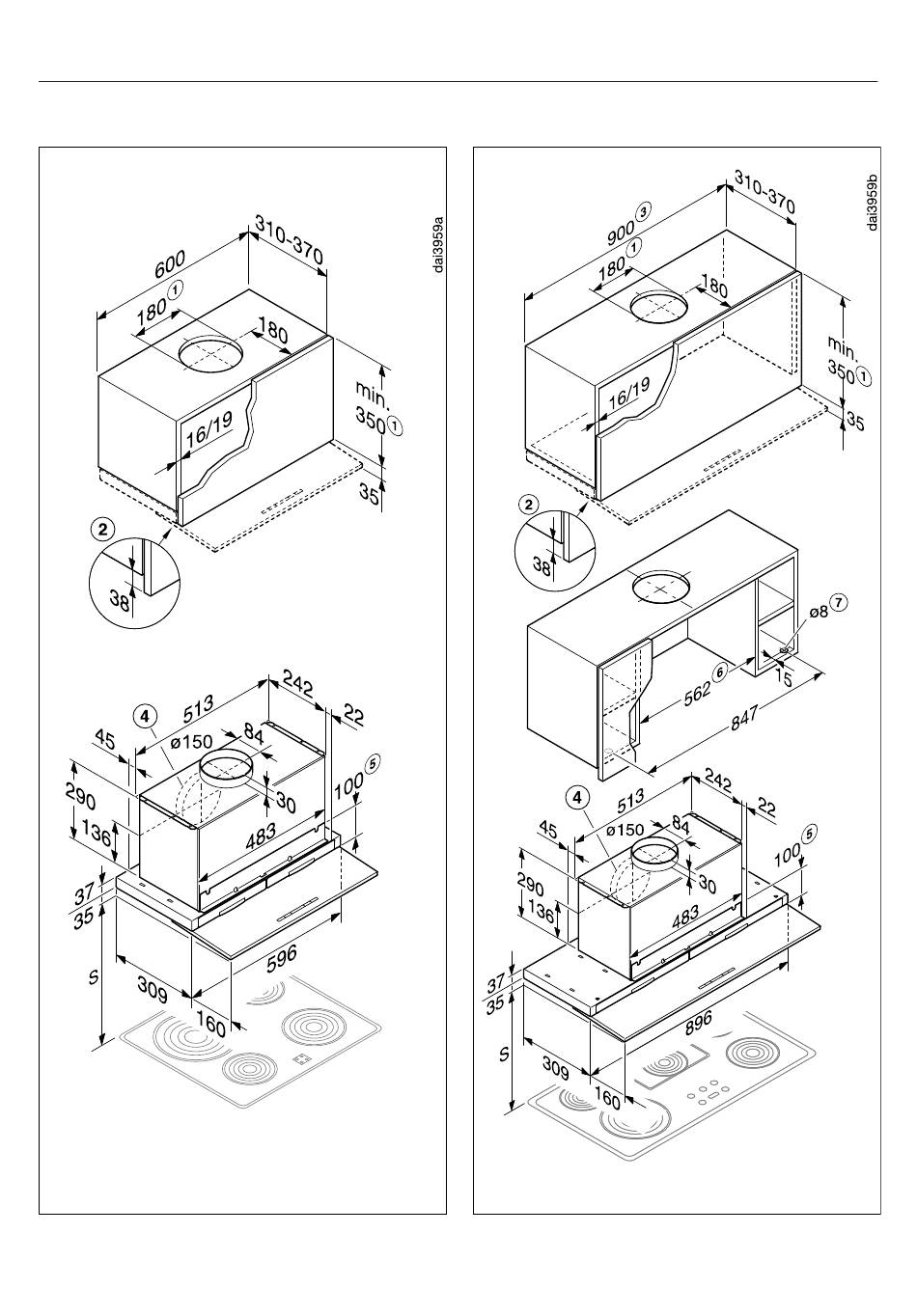

- Seite 1 *INSTALLATION* 11743000-01 Installation Gerätemaße DA 3568 DA 3598...
- Seite 2 *INSTALLATION* 11743000-01 Installation a Abluft, Umluft mit Umbausatz DUU 150. b Der Schrankkorpus ist gegenüber der Schranktür um 38 mm zu kürzen. c Montage ist auch in einem 600 mm breiten Schrank möglich. Hierbei ist zu beachten: – Auch die Nebenschränke sind um 38 mm zu kürzen.
-
Seite 3: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
*INSTALLATION* 11743000-01 Installation Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel „Sicherheitshinweise und Warnungen“. Kochgerät Abstand S mindestens Elektro-Kochstelle... -
Seite 4: Montageempfehlungen
*INSTALLATION* 11743000-01 Installation Montageempfehlungen Wrasenschirm einstellen - Damit die Kochwrasen optimal er- Der eingefahrene Wrasenschirm wird fasst werden, ist zu beachten, dass durch Magnete gehalten. die Dunstabzugshaube mittig über Die Haltekraft der Magnete lässt sich der Kochstelle montiert ist, nicht seit- einstellen. - Seite 5 *INSTALLATION* 11743000-01 Installation a 1 Abluftstutzen für eine Abluftlei- Installationsmaterial tung 150 mm. b 2 Abdeckungen für die Montage- winkel. c 2 Montagewinkel als Aufnahme für das Gerät im Oberschrank. d 1 Deckel für die Geruchsfilter- schächte. e 1 Distanzprofil zur Abdeckung des Spaltes zwischen Geräterückseite und Wand.
-
Seite 6: Abluftleitung
*INSTALLATION* 11743000-01 Installation Abluftleitung Bei gleichzeitigem Betrieb der Dunstabzugshaube und einer raum- 2 Schrauben 4 x 40 mm, luftabhängigen Feuerstätte besteht 2 Dübel 6 x 36 mm zur zusätzlichen unter Umständen Vergiftungsgefahr! Befestigung der Dunstabzugshaube an Beachten Sie unbedingt das Kapitel der Wand (nur bei Montage in einem „Sicherheitshinweise und Warnun- 900 mm breiten Schrank). - Seite 7 Installation einer Kon- denswassersperre, die das Kondens- Wenn die Abluft ins Freie geleitet wird, wasser aufnimmt und verdunstet. empfehlen wir die Installation eines Miele Mauerkastens oder einer Miele Dachdurchführung (nachkaufbares Zu- behör). Sie verfügen über eine integrier- te Rückstauklappe.
- Seite 8 (z. B. Straßenlärm). Dazu wird ist die Kondenswassersperre im Gerät der Schalldämpfer möglichst nah vor integriert. dem Abluftaustritt positioniert. Miele übernimmt keine Gewährleis- tung für Funktionsmängel oder Schä- den, die durch eine unzureichende Ab- luftleitung verursacht werden. Schalldämpfer Bei Umluftbetrieb wird der Schalldämp- fer zwischen Ausblasstutzen und Aus- blasgitter positioniert .
-
Seite 9: Elektroanschluss
*INSTALLATION* 11743000-01 Installation nen Gebläse positioniert wird, verrin- Zusätzlich für Österreich gern sich die Geräusche in der Küche. Der Anschluss darf nur an eine nach Bei einer langen Abluftleitung muss der ÖVE-EN1 ausgeführte Elektroanlage er- Schalldämpfer am Abluftstutzen der folgen.
