Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL64

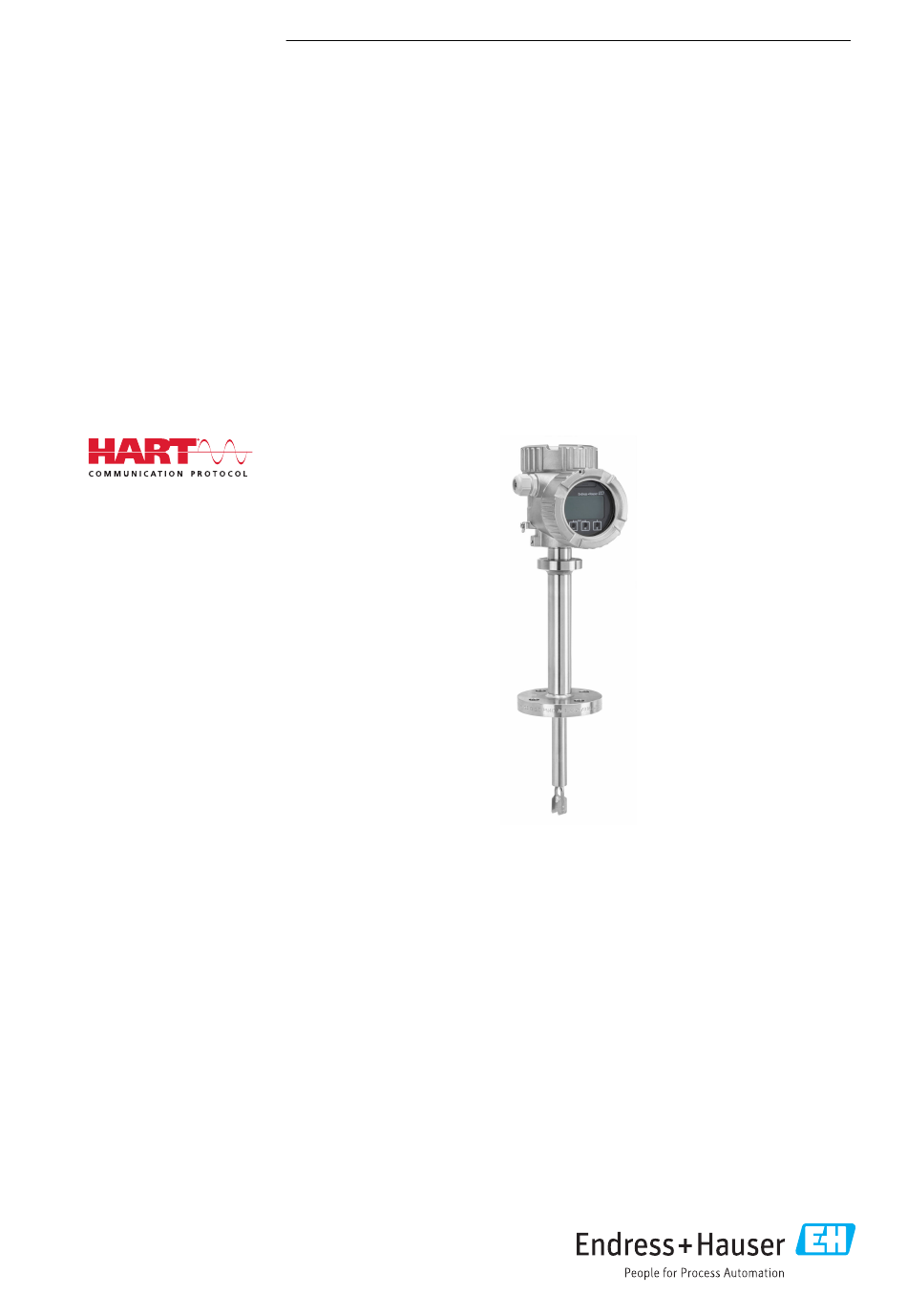

Seite 1
Grenzschalter für Flüssigkeiten in Hochtemperatur- Anwendungen Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
Liquiphant FTL64 HART Hinweise zum Dokument Hinweise zum Dokument Symbole 2.1.1 Sicherheitssymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple®...
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen. ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur ausdrücklich erlaubte Reparaturen am Gerät ausführen.
• Seriennummer von Typenschildern in W@M Device Viewer eingeben www.endress.com/deviceviewer. Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode auf dem Typenschild scannen 4.2.1 Typenschild Auf dem Typenschild werden die gesetzlich geforderten und geräterelevanten Informationen...
Montage Liquiphant FTL64 HART A0042329 2 Einbaubeispiele in Behälter, Rohr oder Tank Temperaturdistanzstück mit gasdichter Glasdurchführung für Tank mit Isolation und/oder hohen Pro- zesstemperaturen Montagebedingungen HINWEIS Kratzer oder Schlageinwirkungen führen zur Beschädigung der beschichteten Oberfläche des Geräts. ‣ Bei allen Montagearbeiten auf eine sachgerechte Handhabung achten.
Seite 9
Liquiphant FTL64 HART Montage A0042298 3 Temperaturdifferenz zwischen Außen- und Innenseite des Flansches Isolation Temperatur Flanschseite außen Temperatur Flanschseite innen, für PFA (leitfähig) maximal 230 °C (446 °F) Temperaturdifferenz für PFA (leitfähig) maximal 60 °C (140 °F) 5.1.2 Schaltpunkt berücksichtigen Folgende Angaben sind typische Schaltpunkte, abhängig von der Einbaulage des Grenzschal-...
Montage Liquiphant FTL64 HART 5.1.3 Viskosität berücksichtigen Geringe Viskosität Geringe Viskosität, z. B. Wasser: < 2 000 mPa⋅s Die Schwinggabel innerhalb des Einbaustutzens ist zulässig. > 25 (0.98) A0042333 5 Einbaubeispiel für niedrigviskose Flüssigkeiten. Maßeinheit mm (in) Hohe Viskosität HINWEIS Hochviskose Flüssigkeiten können Schaltverzögerungen verursachen.
Liquiphant FTL64 HART Montage 5.1.4 Ansatz vermeiden • Kurze Einbaustutzen verwenden, damit die Schwinggabel frei in den Behälter ragt • Genügend Abstand zwischen zu erwartendem Füllgutansatz an der Tankwand und Schwinggabel lassen A0042345 7 Einbaubeispiele für hochviskoses Prozessmedium 5.1.5 Abstand berücksichtigen...
Montage Liquiphant FTL64 HART A0042340 8 Abstand berücksichtigen 5.1.6 Gerät abstützen HINWEIS Stöße und Vibrationen können durch unsachgemäßes Abstützen zu Beschädigungen der beschichteten Oberfläche führen. ‣ Nur geeignete Abstützungen verwenden. Bei starker dynamischer Belastung das Gerät abstützen. Maximale seitliche Belastbarkeit der Rohrverlängerungen und Sensoren: 75 Nm (55 lbf ft).
Liquiphant FTL64 HART Montage A0042356 9 Beispiele für Abstützung bei dynamischer Belastung Schiffbauzulassung: Bei Sensorlänge oder Rohrverlängerung ab 1 600 mm ist eine Abstützung mindestens alle 1 600 mm notwendig. Gerät montieren 5.2.1 Benötigtes Werkzeug • Gabelschlüssel für Sensormontage •...
Montage Liquiphant FTL64 HART A0042348 10 Markierungen für die Ausrichtung der Schwinggabel 5.2.3 In Rohrleitungen einbauen • Strömungsgeschwindigkeit bis 5 m/s bei Viskosität 1 mPa⋅s und Dichte 1 g/cm (SGU). Bei anderen Prozessstoffbedingungen Funktion testen. • Wenn die Schwinggabel korrekt ausgerichtet ist und die Markierung in Fließrichtung zeigt, wird die Strömung nicht wesentlich behindert.
Montage Liquiphant FTL64 HART Außenliegende Feststellschraube festdrehen. 5.2.6 Gehäuse drehen Das Gehäuse ist durch Lösen der Feststellschraube bis zu 380° drehbar. Vorteile • Einfache Montage durch optimale Ausrichtung des Gehäuses • Gut zugängliche Bedienung des Geräts • Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional) HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden.
Liquiphant FTL64 HART Elektrischer Anschluss Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit Innen- sechskantschlüssel lösen. Deckel vom Gehäuse abschrauben und Deckeldichtung kontrollieren. Entriegelung betätigen und Anzeigemodul herausziehen. Anzeigemodul in die gewünschte Lage drehen: Maximal 4 × 90 ° in jede Richtung.
Elektrischer Anschluss Liquiphant FTL64 HART HINWEIS Wenn die Sicherungsschraube nicht korrekt positioniert ist, kann der Deckel nicht sicher verriegeln. ‣ Deckel öffnen: Schraube der Deckelsicherung mit maximal 2 Umdrehungen lösen, damit die Schraube nicht herausfällt. Deckel aufschrauben und Deckeldichtung kontrollieren.
Liquiphant FTL64 HART Elektrischer Anschluss Gerät anschließen A0046355 Anschlussraumdeckel Gehäusegewinde Die Gewinde des Elektronik- und Anschlussraums sind mit einem Gleitlack beschichtet. Zusätzliche Schmierung vermeiden. 6.3.1 Versorgungsspannung • U = 10,5 … 35 V (Ex d, Ex e, nicht Ex) • U = 10,5 … 30 V (Ex i) •...
Elektrischer Anschluss Liquiphant FTL64 HART 6.3.4 4-20 mA HART A0028908 15 Blockschaltbild HART Anschluss Gerät mit HART Kommunikation HART Kommunikationswiderstand Spannungsversorgung Multimeter oder Amperemeter Der HART-Kommunikationswiderstand von 250 Ω in der Signalleitung ist bei einer nie- derohmigen Versorgung immer erforderlich.
Liquiphant FTL64 HART Elektrischer Anschluss Kabel in Kabelverschraubungen oder Kabeleinführungen einführen. Geeignetes Werk- zeug mit Schlüsselweite SW24/25 (8 Nm (5,9 lbf ft)) für Kabelverschraubung M20 ver- wenden. Kabel anschließen. Kabelverschraubungen oder Kabeleinführungen schließen, so dass sie dicht sind. Gehäu- seeinführung kontern.
Elektrischer Anschluss Liquiphant FTL64 HART Zweikammer Gehäuse L-Form A0045842 17 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.3.7 Kabeleinführungen A0045831 Kabeleinführung Blindstopfen Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Endress+Hauser...
Liquiphant FTL64 HART Elektrischer Anschluss 6.3.8 Verfügbare Gerätestecker Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden. Stecker M12 A0011175 18 Stecker M12 Pinbelegung Signal + nicht belegt Signal – Erde Schutzart sicherstellen 6.4.1 Schutzart Nach DIN EN 60529, NEMA 250 IP66/IP68 NEMA 4X/6P (1,83 m H O für 24 h)
• Bedienung über optische Bedientasten auf dem Gerätedisplay (optional) • Bedienung über Bluetooth® wireless technology (mit optionalem Gerätedisplay mit Blue- tooth) mit Smartblue-App oder FieldXpert, DeviceCare • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare, Handheld, AMS, PDM, ...) Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.3.1...
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Gerät mit Gerätedisplay inklusive Bluetooth • Smartphone oder Tablet mit Endress+Hauser SmartBlue-App oder PC mit DeviceCare ab Version 1.07.05 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umgebungs- bedingungen wie z. B.
Liquiphant FTL64 HART Inbetriebnahme Zugriff auf Bedienmenü via Bedientool Weitere Informationen, siehe Betriebsanleitung. Inbetriebnahme Vorbereitungen WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Falsche Einstellungen können einen Produktüberlauf oder das Trockenlaufen einer Pumpe zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuord- nung PV.
