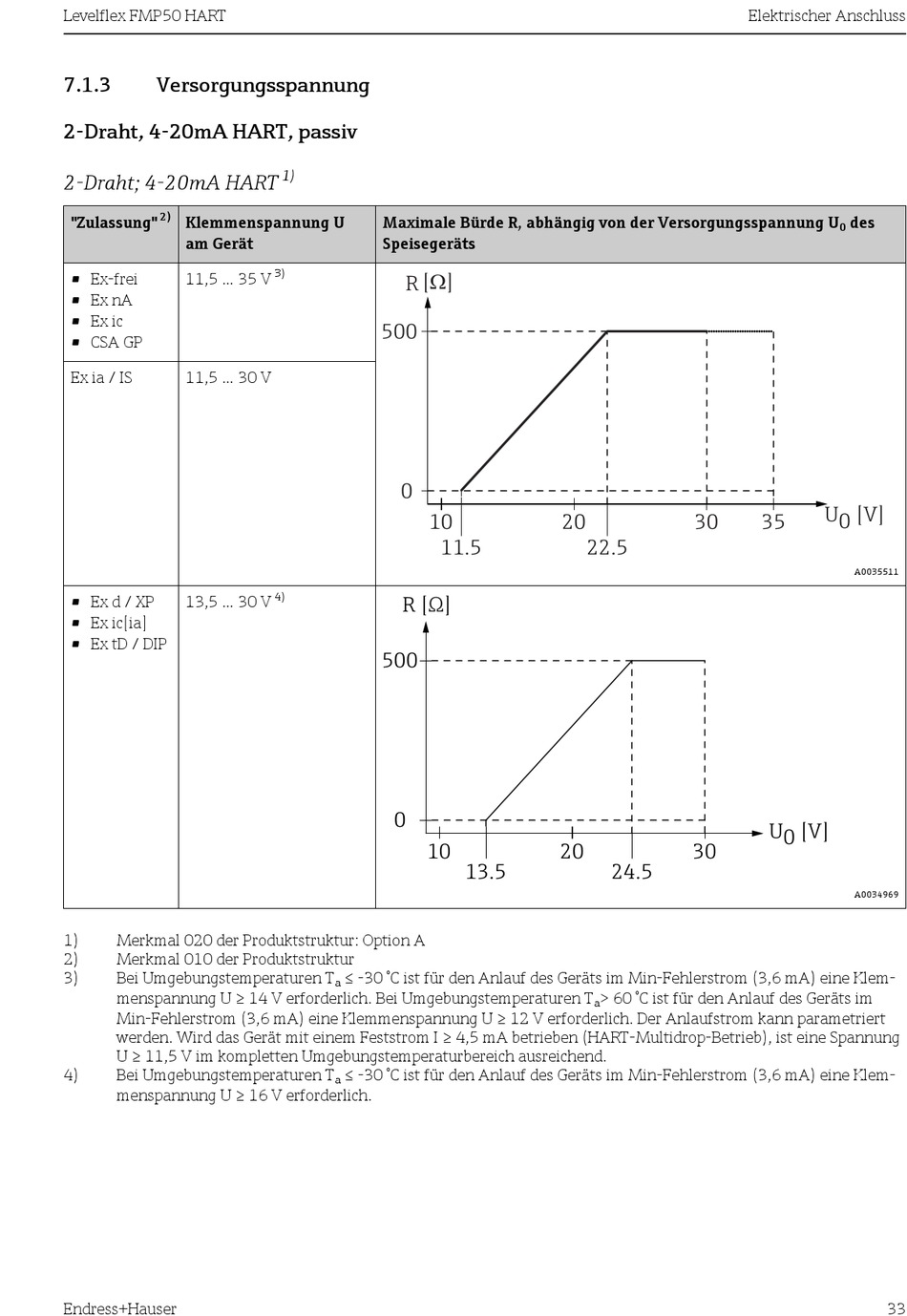

Versorgungsspannung

2-Draht, 4-20mA HART, passiv
2-Draht; 4-20mA HART
2)
"Zulassung" Klemmenspannung U
am Gerät
• Ex-frei 11,5 ... 35 V
• Ex nA
• Ex ic
• CSA GP
Ex ia / IS 11,5 ... 30 V
• Ex d / XP 13,5 ... 30 V
• Ex ic[ia]
• Ex tD / DIP
1) Merkmal 020 der Produktstruktur: Option A
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
menspannung U ≥ 14 V erforderlich. Bei Umgebungstemperaturen T
Min-Fehlerstrom (3,6 mA) eine Klemmenspannung U ≥ 12 V erforderlich. Der Anlaufstrom kann parametriert
werden. Wird das Gerät mit einem Feststrom I ≥ 4,5 mA betrieben (HART-Multidrop-Betrieb), ist eine Spannung
U ≥ 11,5 V im kompletten Umgebungstemperaturbereich ausreichend.
4) Bei Umgebungstemperaturen T
menspannung U ≥ 16 V erforderlich.
