Safety Manual
SD 158P/00/de

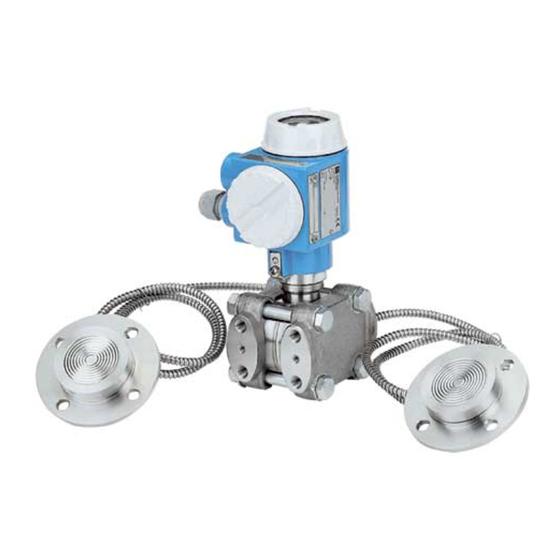

Differenzdruck-Transmitter
deltabar S PMD 230/235
deltabar S FMD 230/630/633
mit 4...20 mA Ausgangssignal
Handbuch zur Funktionalen Sicherheit
Anwendungsbereich
Überfüllsicherung bzw. betriebliche
Maximumdedektion von Flüssigkeiten
aller Art in Behältern, welche den beson-
deren Anforderungen der Sicherheits-
technik nach IEC 61508/ IEC 61511-1
(FDIS) genügen sollen.
Die Messeinrichtung erfüllt die Anforde-
rungen
•
an funktionale Sicherheit gemäß
IEC 61508/IEC 61511-1(FDIS)
•
an Explosionsschutz (je nach Version)
•
an elektromagnetische Verträglichkeit
nach EN 61326 und NAMUR-Empfeh-
lung NE 21.
Ihre Vorteile
•
Einsatz für
– Grenzdrucküberwachung
– Überfüllsicherung
bis SIL 2, unabhängig bewertet
(Functional Assessment) durch
TÜV Rheinland nach IEC 61508/
IEC 61511-1 (FDIS)
•
Kontinuierliche Messung
•
Einfache Inbetriebnahme
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser deltabar S PMD 230
Inhaltszusammenfassung für Endress+Hauser deltabar S PMD 230
- Seite 1 Differenzdruck-Transmitter Safety Manual SD 158P/00/de deltabar S PMD 230/235 deltabar S FMD 230/630/633 mit 4...20 mA Ausgangssignal Handbuch zur Funktionalen Sicherheit Anwendungsbereich Ihre Vorteile Überfüllsicherung bzw. betriebliche • Einsatz für Maximumdedektion von Flüssigkeiten – Grenzdrucküberwachung aller Art in Behältern, welche den beson- –...
-
Seite 2: Inhaltsverzeichnis
Wartungintervall ....... . 10 TÜV Management Summary....11 Endress+Hauser... -
Seite 3: Sil Konformitätserklärung
Deltabar S SIL Konformitätserklärung P01-xMDx3xxx-02-xx-xx-de-000 Endress+Hauser... -
Seite 4: Allgemeines
"X" bestimmt, wieviele Kanäle korrekt arbeiten müssen. Beispiel Druckmessung: 1oo2-Architektur – Ein sicherheitsbezogenes System ent- scheidet, dass eine vorgegebene Druck- grenze überschritten ist, wenn einer von zwei Drucksensoren diese Grenze erreicht. Bei einer 1oo1-Architektur ist nur ein Drucksensor vorhanden. Endress+Hauser... -
Seite 5: Bestimmung Des Safety Integrity Level (Sil)
System ist maximal einmal im Jahr. Safety Integrity Level (SIL) (Low demand mode) ≥ 10 –5 –4 ...< 10 ≥ 10 –4 –3 ...< 10 ≥ 10 –3 –2 ...< 10 ≥ 10 –2 –1 ...< 10 Endress+Hauser... - Seite 6 – Die Konfigurationsebene des Gerätes ist geschützt, z.B. über eine Brücke oder ein Passwort (hier: Zahlencode oder Tastenkombination) – Die Funktion hat einen geforderten "Safety Integrity Level" (SIL) von weniger als 4. Alle Bedingungen treffen für den Deltabar S zu. Endress+Hauser...
-
Seite 7: Sicherheitsfunktion Mit Deltabar S
"Einstellungen" und "Sicherheitstechnische Kenngrößen" aufgeführt. Für die Reaktionszeit des Messumformers siehe Technische Information TI 256P. Hinweis! MTTR wird mit 8 Stunden angesetzt. Sicherheitsbezogene Systeme ohne selbstverriegelnde Funktion müssen nach Ausführung der Sicherheitsfunktion innerhalb MTTR in einen überwachten oder anderweitig sicheren Zustand gebracht werden. Endress+Hauser... -
Seite 8: Mitgeltende Gerätedokumentationen
Die Funktionsfähigkeit der Überfüllsicherung ist in angemessenen Zeitabständen, mindestens Deltabar S als Bestandteil aber einmal im Jahr zu prüfen. Die wiederkehrenden Prüfungen sind gemäß der "Allgemeinen einer Überfüllsicherung bauaufsichtlichen Zulassung" Dokumentation ZE 209P, Kapitel 8 durchzuführen. gemäß WHG – Wasser- haushaltsgesetz (deut- sches Gesetz) Endress+Hauser... -
Seite 9: Einstellungen
Bei einer Störung, wird der Stromwert auf den von Ihnen gewählten Wert gesetzt. Die Einstellun- Stromausgang gen können Sie entweder mittels dem Endress+Hauser Bedienprogramm Commuwin II oder mit dem Handbediengerät HART Communicator DXR 275 vornehmen. Das Alarmverhalten stellen Sie mit dem Parameter "Wähle Sicherheit" bzw. "Alarmverhalten" ein. Den maximalen Alarmstrom stel- len Sie mit dem Parameter "Wähle Max. -
Seite 10: Sicherheitstechnische Kenngrößen
Abhängigkeit Das folgende Diagramm stellt die Abhängigkeit PFD vom Wartungsintervall dar. PFD steigt mit vom gewählten steigendem Wartungsintervall. Wartungintervall P01-xMDx3xxx-05-xx-xx-de-000 Abb. 4: "Mittlere Wahrscheinlickeit gefahrbringender Ausfälle des sicherheitsbezogenem Systems auf Anfor- derung" (PVD ) in Abhängigkeit vom gewählten Wartungsintervall Endress+Hauser... -
Seite 11: Tüv Management Summary
Deltabar S TÜV Management Summary P01-xxxxxxxx-02-xx-xx-en-001 P01-xxxxxxxx-02-xx-xx-en-000 Endress+Hauser... - Seite 12 Deltabar S Deutschland Österreich Schweiz Vertrieb: Service: Endress+Hauser Endress+Hauser Endress+Hauser Messtechnik Messtechnik Ges.m.b.H. Metso AG • Beratung • Help-Desk GmbH+Co. KG Lehnergasse 4 Sternenhofstraße 21 • Information • Feldservice Colmarer Straße 6 • Auftrag • Ersatzteile/Reparatur D-79576 Weil am Rhein...
