8.5 45° диагонален отрез (фиг. 9)
Регулирайте ограничителя на ъгъла (5) на 45°.
Извършете рязането както е обяснено под
8.4.
8.6 45° надлъжен отрез, „Jolly" (фиг. 10)
Разхлабете звездообразния болт (10)
Наклонете направляващото рамо (7) наляво
на 45° от скалата за ъгъла на рязане (17).
Отново затегнете звездообразния болт (10).
Извършете рязането както е обяснено под
8.4.
8.7 Обработване на по-големи детайли
(фиг. 11/12)
За да могат да се обработват по-големи детайли,
режещата част може да се отвори нагоре. В тази
позиция могат да се обработват детайли с
дължина до 570 мм (до макс. 38 мм дебелина на
детайла).
За целта отстранете болт (37) на горната
страна.
Режещата част се отваря сама нагоре.
Сега могат да се извършат всички операции
рязане, както са описани в раздел 8.4 до 8.6.
Трябва да се упражни допълнителен лек
натиск на дръжката надолу.
8.8 Смяна на диамантен отрязващ диск
(фиг. 13/14)
Издърпайте мрежовия щепсел.
Разхлабете трите болта (30) и снемете
защитата на диска (8).
Поставете ключ (31) на вала на
електромотора и задръжте.
С ключ (34) отвийте гайката на фланеца в
посоката на въртене на отрязващия диск (2).
(Внимание: лява резба)
Снемете външния фланец (35) и отрязващия
диск (2).
Почистете внимателно поемащия фланец
преди монтажа на новия отрязващ диск.
Поставете и затегнете новия отрязващ диск в
обратна последователност.
Внимание: Съблюдавайте посоката на
въртене на отрязващия диск!
Отново монтирайте защитата на диска (8).
26
02.10.2007 9:19 Uhr Seite 26
9. Работа с лазер (фиг. 18 - 22)
9.1 Стационарен режим на работа (фиг. 18/19)
Включване: Поставете включвател/изключвател
(46) в позиция „I".
Изключване: Поставете
включвател/изключвател (46) в позиция „0".
Включете лазера (45). Върху материала за
обработване се проектира лазерна линия и Ви
показва точното водене на отреза. С помощта на
болт (47) лазерът може допълнително да се
регулира. За целта разхлабете болт (47) няколко
оборота. Сега лазерът (45) може да се движи
върху адаптера (48) във вертикална и
хоризонтална посока и да се извърши настройка.
Отново затегнете болта (47) след постигане на
желаната настройка.
9.2 Работа като лазерен ниверлиращ уред
(фиг. 18-21)
Отстранете болт (47). Сега лазерът (45) може да
се снеме от адаптера (48) и може да служи за
външен лазерен нивелиращ уред. Лазерът (45) е
снабден с две нивелиращи либели (49) и по този
начин може да се регулира хоризонтално и
вертикално. Дънната платка (50) на лазера е
магнитна, така че той може да се закрепва на
съответни места. Картина 20 и 21 показват два
примера на приложение.
9.3 Смяна на батерии
Отстранете дънната платка (50), като отвийте 4
болта (51). Извадете изразходените батерии и ги
сменете с нови. След това отново завийте с
болтовете дънната платка (50).

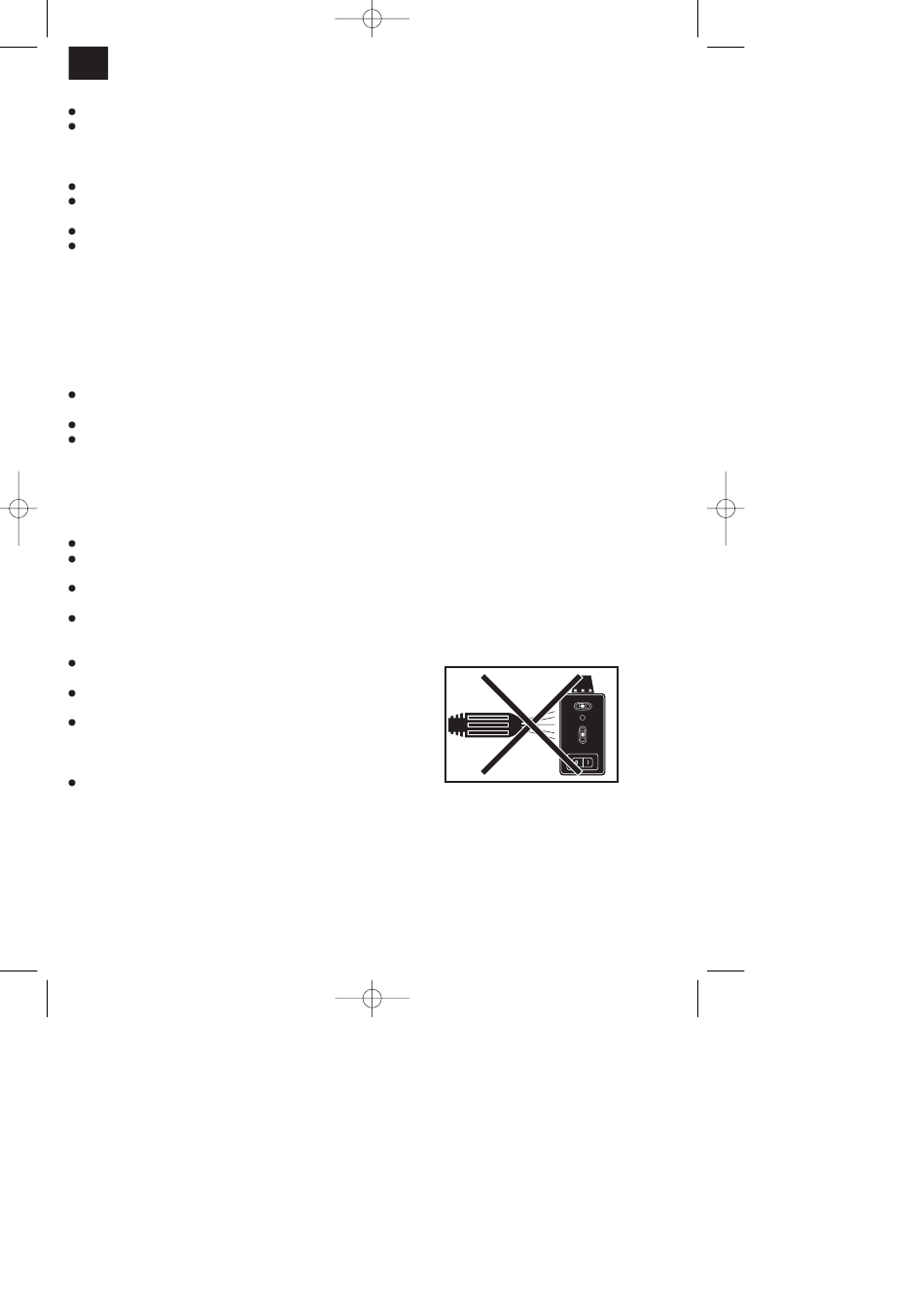

Преди да започнете почистване на машината с
вода, демонтирайте лазера.
