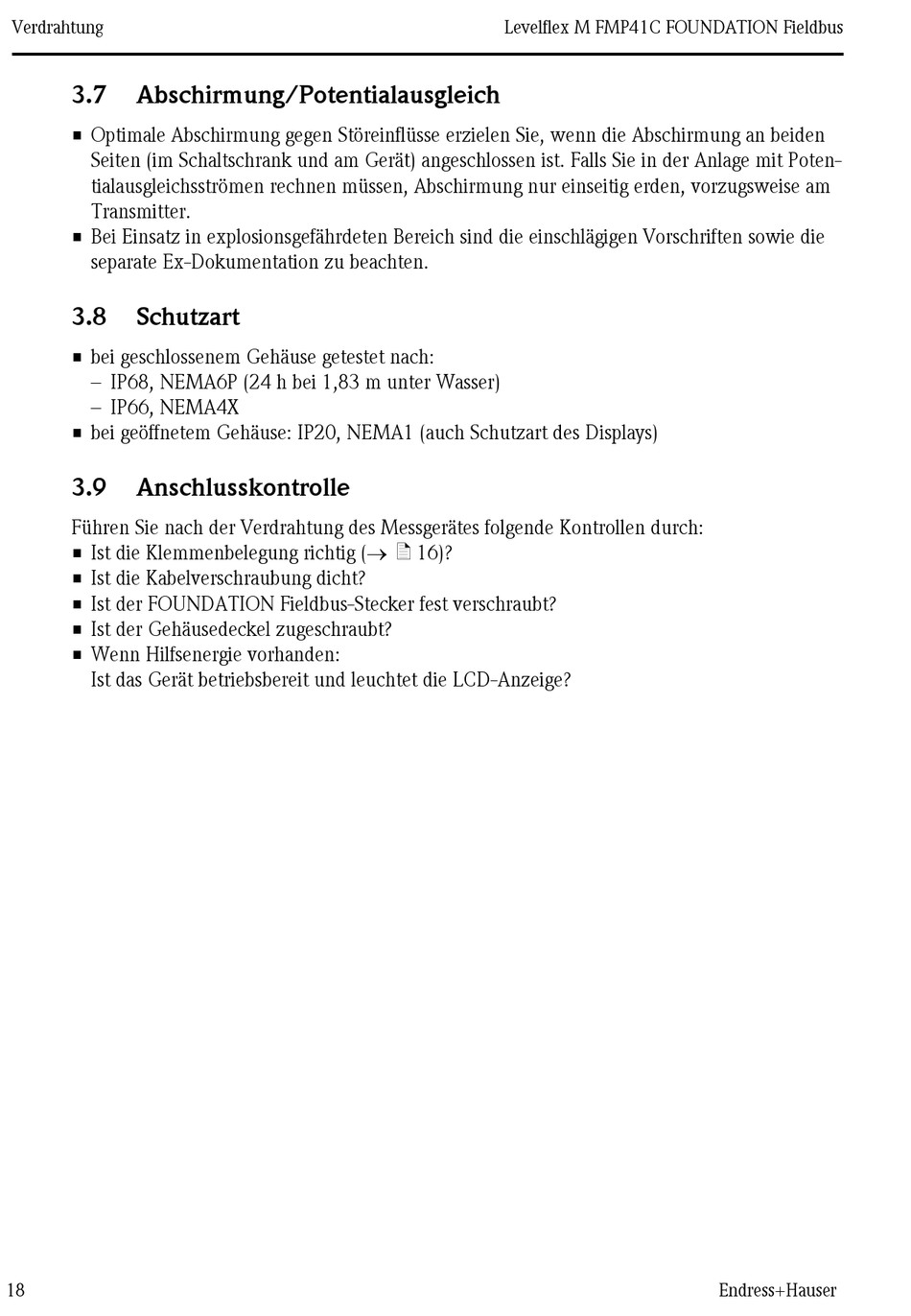

Verdrahtung
3.7

Abschirmung/Potentialausgleich

• Optimale Abschirmung gegen Störeinflüsse erzielen Sie, wenn die Abschirmung an beiden
Seiten (im Schaltschrank und am Gerät) angeschlossen ist. Falls Sie in der Anlage mit Poten-
tialausgleichsströmen rechnen müssen, Abschirmung nur einseitig erden, vorzugsweise am
Transmitter.
• Bei Einsatz in explosionsgefährdeten Bereich sind die einschlägigen Vorschriften sowie die
separate Ex-Dokumentation zu beachten.
3.8

Schutzart

• bei geschlossenem Gehäuse getestet nach:
– IP68, NEMA6P (24 h bei 1,83 m unter Wasser)
– IP66, NEMA4X
• bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays)
3.9

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (→ ä 16)?
• Ist die Kabelverschraubung dicht?
• Ist der FOUNDATION Fieldbus-Stecker fest verschraubt?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
