KA01462P/00/DE/02.21
71518753
2021-03-30
Products
Kurzanleitung

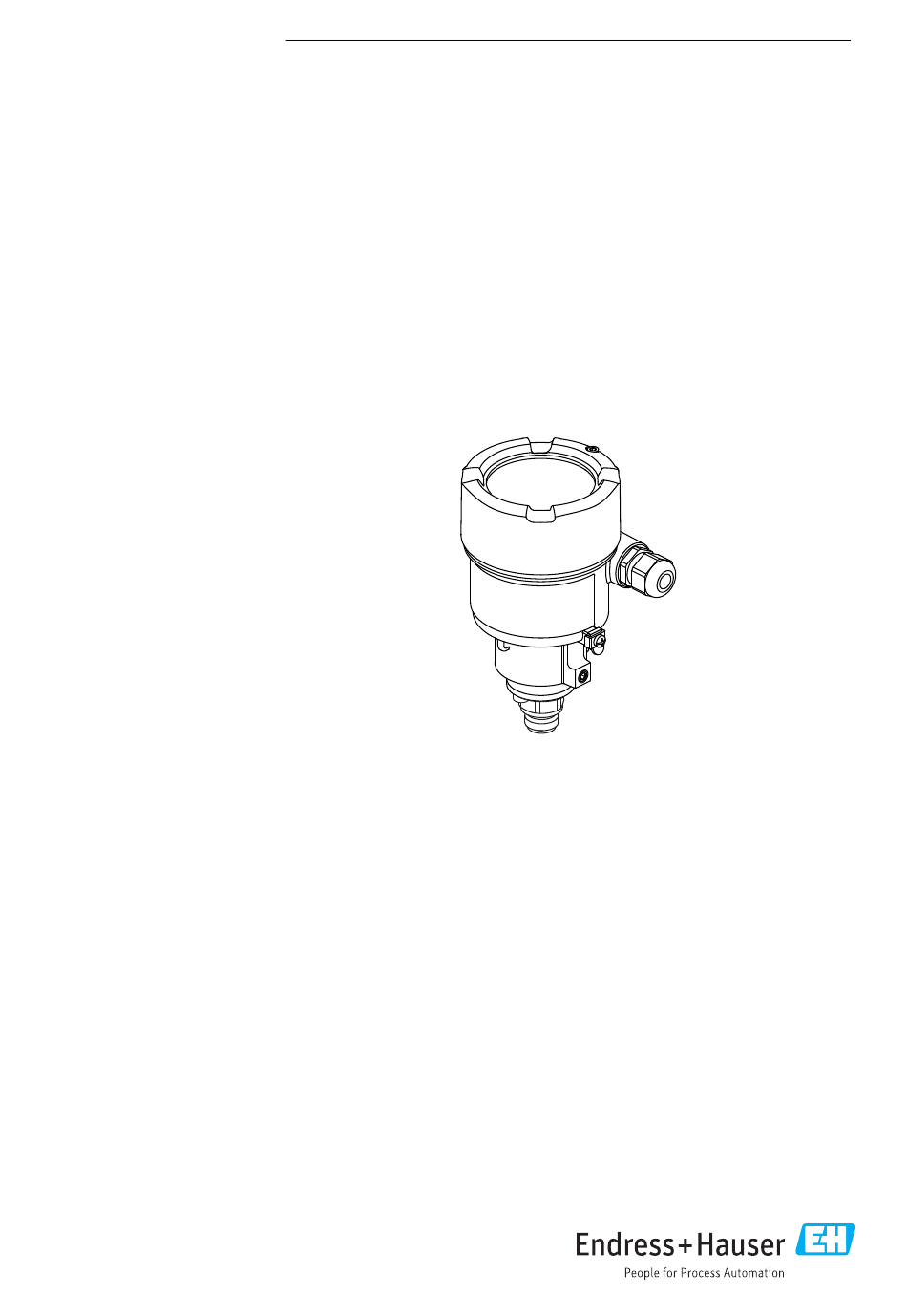

Cerabar PMC51B
Prozessdruckmessung
Analog
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cerabar PMC51B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC51B
- Seite 1 Cerabar PMC51B Prozessdruckmessung Analog Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Cerabar PMC51B Analog Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMC51B Analog Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Dokumentfunktion . -
Seite 4: Verwendete Symbole
Hinweise zum Dokument Cerabar PMC51B Analog Verwendete Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 5: Abkürzungsverzeichnis
Cerabar PMC51B Analog Hinweise zum Dokument Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. -
Seite 6: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsge- mäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 7: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Produktbeschreibung Siehe Betriebsanleitung. -
Seite 8: Lieferumfang
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser halten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 9: Lagerung Und Transport
Cerabar PMC51B Analog Warenannahme und Produktidentifizierung Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Herstellername und Gerätename Adresse des Zertifikatshalters und Herstellungsland Bestellcode und Seriennummer... -
Seite 10: Montage
• Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor-Ort- Anzeige ausrichten • Für die Montage des Messgeräts an Rohren oder Wänden bietet Endress+Hauser eine Mon- tagehalterung an • Spülringe für Flansche verwenden, wenn Messstoffablagerungen oder Verstopfungen am Prozessanschluss zu befürchten sind... -
Seite 11: Einbauhinweise Für Gewinde
Cerabar PMC51B Analog Montage 5.1.3 Einbauhinweise für Gewinde • Messgerät mit G 1 ½" -Gewinde: Flachdichtung auf die Dichtfläche des Prozessanschlusses legen Zusätzliche Verspannungen der Prozessmembrane vermeiden: Gewinde nicht mit Hanf oder ähnlichen Materialien abdichten • Messgerät mit NPT-Gewinde: • Gewinde mit Teflonband umwickeln und abdichten •... -
Seite 12: Messgerät Montieren
Montage Cerabar PMC51B Analog A0038723 • Druckausgleich (1) frei von Verschmutzungen halten • Eine lageabhängige Nullpunktverschiebung (bei leerem Behälter zeigt der Messwert nicht Null an) kann korrigiert werden • Zur Montage wird die Verwendung von Absperrarmaturen und/oder Wassersackrohre empfohlen • Die Einbaulage richtet sich nach der Messanwendung Messgerät montieren... -
Seite 13: Füllstandsmessung
Cerabar PMC51B Analog Montage 5.2.4 Füllstandsmessung • Messgerät immer unterhalb des tiefsten Messpunkts installieren • Messgerät nicht an folgende Positionen installieren: • Im Füllstrom • Im Tankauslauf • Im Ansaugbereich einer Pumpe • An einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen können •... -
Seite 14: Anzeigemodul Drehen
Montage Cerabar PMC51B Analog 5.2.8 Anzeigemodul drehen 4 mm A0038224 WARNUNG Versorgungsspannung eingeschaltet! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird. Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit Innen- sechskantschlüssel lösen. Elektronikraumdeckel vom Transmittergehäuse abschrauben und Deckeldichtung kon- trollieren. -
Seite 15: Elektrischer Anschluss
Cerabar PMC51B Analog Elektrischer Anschluss Ihre Vorteile • Einfache Montage durch optimale Ausrichtung des Gehäuses • Gut zugängliche Bedienung des Gerätes • Optimale Ablesbarkeit der Vor-Ort-Anzeige (optional) A0043807 Feststellschraube HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw. -
Seite 16: Messgerät Anschließen
Elektrischer Anschluss Cerabar PMC51B Analog WARNUNG Explosionsgefahr! ‣ Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosions- gefährdeten Bereich zu entnehmen. Elektromagnetische Verträglichkeit optimieren • Möglichst kurze Potentialausgleichsleitung • Querschnitt von mindestens 2,5 mm (14 AWG) einhalten Messgerät anschließen A0043806 Anschlussraumdeckel Gehäusegewinde... -
Seite 17: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 18: Verdrahtung
Elektrischer Anschluss Cerabar PMC51B Analog 6.2.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden. -
Seite 19: Klemmenbelegung
Cerabar PMC51B Analog Elektrischer Anschluss 6.2.7 Klemmenbelegung Einkammer Gehäuse A0042594 2 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.2.8 Kabeleinführungen A0045413 Kabeleinführung Blindstopfen A0045413 Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. -
Seite 20: Schutzart Sicherstellen
Elektrischer Anschluss Cerabar PMC51B Analog 6.2.9 Verfügbare Gerätestecker Bei Messgeräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden. Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu verhindern. Messgeräte mit M12-Stecker A0011175 Signal + nicht belegt Signal –... -
Seite 21: Bedienungsmöglichkeiten
Cerabar PMC51B Analog Bedienungsmöglichkeiten HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67, NEMA Type 4X spezifiziert ist. -
Seite 22: Inbetriebnahme
Inbetriebnahme Cerabar PMC51B Analog A0043059 3 Segmentanzeige Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Überschreitung oder Unterschreitung des zulässigen Betriebsdrucks! Verletzungsgefahr durch berstende Teile! Warnmeldungen werden bei zu hohem Druck aus- gegeben. -
Seite 23: Messgerät Konfigurieren
Cerabar PMC51B Analog Inbetriebnahme Messgerät konfigurieren 8.3.1 Inbetriebnahme mit Tasten auf dem Elektronikeinsatz Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) Die Einbaulage des Messgeräts verursacht möglicherweise eine Druckverschiebung Diese Druckverschiebung kann durch den Lageabgleich korrigiert werden •... -
Seite 24: Einstellungen Schützen Vor Unerlaubtem Zugriff
Inbetriebnahme Cerabar PMC51B Analog Einstellungen überprüfen (Druck oder skalierte Variable) Taste "Zero" kurz drücken um Messanfang anzuzeigen. Taste "Span" kurz drücken um Messende anzuzeigen. Tasten "Zero" und "Span" gleichzeitig kurz drücken um Lageoffset anzuzeigen. Gerät rücksetzen (Reset) ‣ Tasten "Zero" und "Span" gleichzeitig für mindestens 12 Sekunden gedrückt halten. - Seite 28 *71518753* 71518753 www.addresses.endress.com...
