CYK10/11

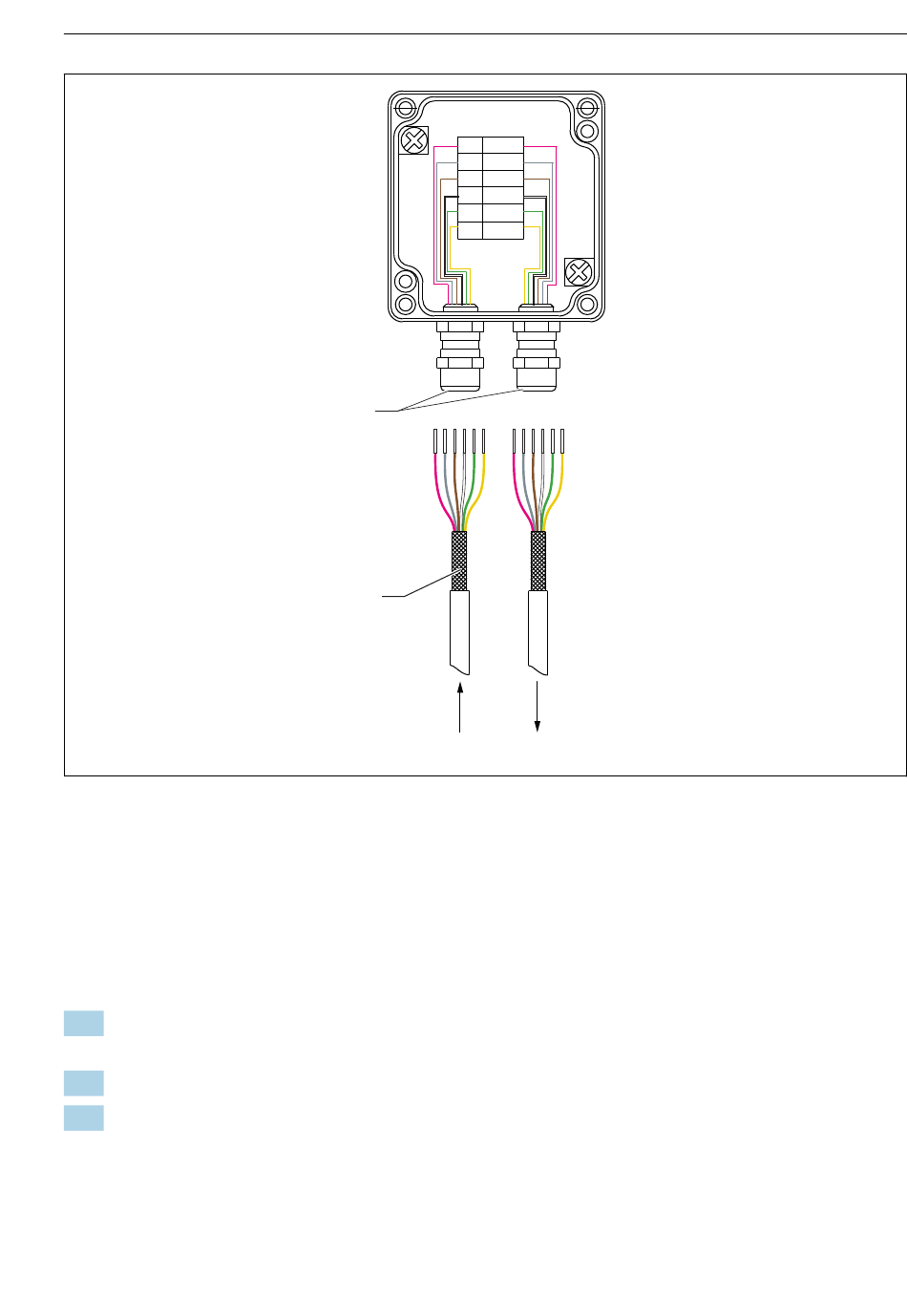

 14 Elektrischer Anschluss CYK11-Verbindungsdose Kabel/Kabel
1 Kabelverschraubung - Schirm in Verschraubung geklemmt
2 Schirm
A Messumformer
B Sensor

Kabelverschraubungen montieren

1. Das Anschlusskabel in die Kabelverschraubung schieben, bis der Mantel an den inneren
Kontaktfedern anliegt.
2. Die Kabelverschraubung zuziehen (maximal 3 Nm (2,2 lbf ft)).
3. Die Kabeladern verbinden.
Endress+Hauser
85 PK
86
GY
87 BN
88
WH
GN
97
98 YE
1
2
A B
Elektrischer Anschluss
A0031109
19
