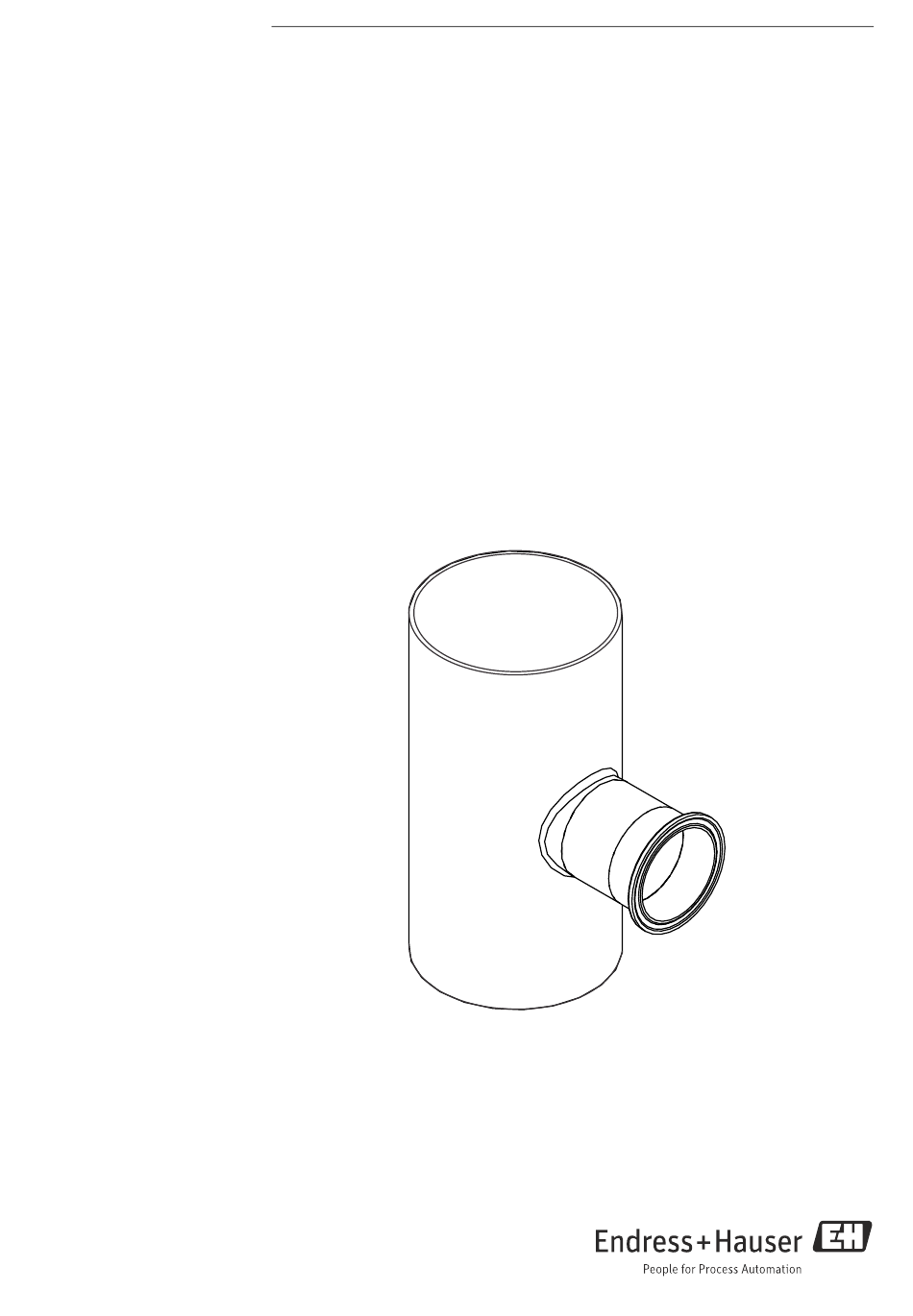

- Seite 1 Products Solutions Services BA01299C/07/DE/01.14 71244245 Betriebsanleitung Flowfit CUA262 Durchflussarmatur für Trübungssensor CUS52D...
-
Seite 2: Warnhinweise
Verletzungen führen. Maßnahme zur Abwehr Dieser Hinweis macht Sie auf Situationen aufmerksam, die HINWEIS zu Sachschäden führen können. Ursache/Situation Ggf. Folgen der Missachtung ‣ Maßnahme/Hinweis Symbole Zusatzinformationen, Tipp erlaubt bzw. empfohlen verboten bzw. nicht empfohlen Endress+Hauser... -
Seite 3: Inhaltsverzeichnis
Flowfit CUA262 Inhaltsverzeichnis Grundlegende Sicherheitshinweise..4 Anforderungen an das Personal ....4 Bestimmungsgemäße Verwendung ... . 4 Arbeitssicherheit . -
Seite 4: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Flowfit CUA262 Grundlegende Sicherheitshinweise Anforderungen an das Personal ‣ Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. ‣ Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. ‣ Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Produktsicherheit
Flowfit CUA262 Grundlegende Sicherheitshinweise Produktsicherheit Das Produkt ist nach dem Stand der Technik betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschriften und europäischen Normen sind berücksichtigt. Endress+Hauser... -
Seite 6: Warenannahme Und Produktidentifizierung
Suchmaske unter folgender Adresse ein: www.products.endress.com/order-ident Lieferumfang Der Lieferumfang besteht aus: • 1 Durchflussarmatur Flowfit CUA262 in bestellter Ausführung • 1 Betriebsanleitung BA01299C/07/DE Bei Rückfragen wenden Sie sich an Ihren Lieferanten oder an Ihre Vertriebszentrale. Zertifikate und Zulassungen Konformitätserklärung... -
Seite 7: Montage
Flowfit CUA262 Montage Montage Abmessungen Ø 64 (2.52) DN 50 200 (7.87) Ø 104 (4,09) a0022867 Abb. 1: Abmessungen in mm (inch) Einbauhinweise Einbau in die Prozessleitung a0022898 Abb. 2: Einbau in die Prozessleitung Strömungsrichtung Durchflussarmatur CUA262 Trübungssensor CUS52D Messkabel... - Seite 8 Montage Flowfit CUA262 Um bei einem Bypass einen Durchfluss durch die Armatur zu erreichen, muss der Druck p1 höher sein als der Druck p2. Dies erreichen Sie durch den Einbau einer Blende in die Haupt- leitung. p1 > p2 a0022905 Abb.
- Seite 9 Flowfit CUA262 Montage Weitere Hinweise zur Vermeidung von Wandeinflüssen: a0022249 Abb. 4: Einbaulagen bei Rohren und Armaturen • Installieren Sie den Sensor so, dass der Lichtstrahl nicht reflektiert wird (Pos. 6). • Vermeiden Sie abrupte Querschnittsveränderungen (Pos. 9). Querschnittsveränderungen sollen möglichst weit vom Sensor entfernt und flach sein (Pos. 10).
-
Seite 10: Einbau
Montage Flowfit CUA262 Einbau 3.3.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Durchflussarmatur Flowfit CUA262 • Sensor Turbimax CUS52D • Messumformer, z. B. Liquiline CM442 • Messkabel a0022868 Abb. 5: Messeinrichtung (Beispiel) Prozessleitung Messkabel Messumformer Liquiline CM442 Rücklauf mit Absperrventil... -
Seite 11: Sensoreinbau
Flowfit CUA262 Montage Sensoreinbau a0022875 a0022874 Abb. 6: Sensoreinbau Abb. 7: Sensorausrichtung Durchflussarmatur CUA262 Optische Fenster Clampdichtung Strömungsrichtung Clamp-Verschlussklammer Einbaumarkierung Trübungssensor CUS52D Bauen Sie den Sensor so ein, dass die optischen Fenster des Sensors ( å 7, Pos. 1) ent- gegen der Strömungsrichtung (Pos. -
Seite 12: Inbetriebnahme
Inbetriebnahme Flowfit CUA262 Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss) • der Sensor richtig eingebaut und angeschlossen ist WARNUNG Fehlerhafter Anschluss des Mediums an der Armatur Gefahr des Austretens von Medium ‣... -
Seite 13: Wartung
Flowfit CUA262 Wartung Wartung In regelmäßigen Abständen müssen Sie Wartungstätigkeiten durchführen. Wir empfehlen Ihnen, die Wartungszeitpunkte im Voraus in einem Betriebstagebuch oder einem Betriebskalender festzulegen. Der Wartungszyklus hängt im wesentlichen ab: • von der Anlage • den Einbaubedingungen • und dem Medium, in dem gemessen wird. -
Seite 14: Reinigungsmittel
Wartung Flowfit CUA262 Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmutzung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der fol- genden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Tensidhaltige (alkalische) Mittel oder wasserlösliche organische Löse- mittel (halogenfrei, z.B. -
Seite 15: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 16: Zubehör
Zubehör Flowfit CUA262 Zubehör Anschlusszubehör Beschreibung Bestellnummer Blinddeckel für Clampanschluss; 1 Stück 71242180 Endress+Hauser... -
Seite 17: Technische Daten
Flowfit CUA262 Technische Daten Technische Daten Umgebung Umgebungstemperatur 0 ... 55 °C (32 ... 131 °F) Lagerungstemperatur 0 ... 60 °C (32 ... 140 °F) in der Originalverpackung Prozess Prozesstemperatur 0 ... 85 °C (32 ... 185 °F) Prozessdruck 0 ... 6 bar (0 ... 87 psi) -
Seite 18: Stichwortverzeichnis
Flowfit CUA262 Stichwortverzeichnis Abmessungen ........7 Verwendung . - Seite 19 Flowfit CUA262 Endress+Hauser...
- Seite 20 71244245 www.addresses.endress.com...
