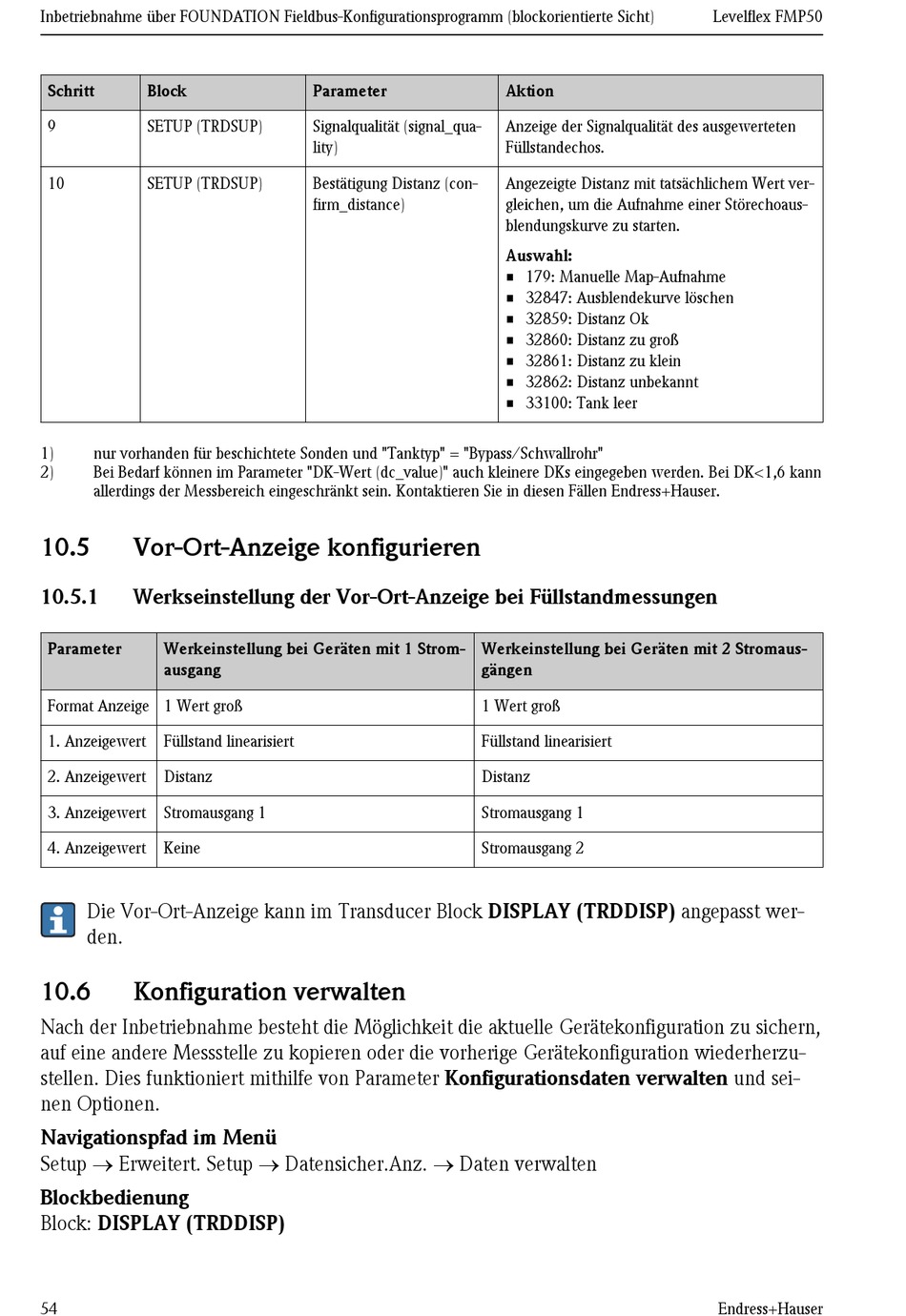

Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht)
Schritt Block
9 SETUP (TRDSUP)
10 SETUP (TRDSUP)
1) nur vorhanden für beschichtete Sonden und "Tanktyp" = "Bypass/Schwallrohr"
2) Bei Bedarf können im Parameter "DK-Wert (dc_value)" auch kleinere DKs eingegeben werden. Bei DK<1,6 kann
allerdings der Messbereich eingeschränkt sein. Kontaktieren Sie in diesen Fällen Endress+Hauser.
10.5

Vor-Ort-Anzeige konfigurieren

10.5.1 Werkseinstellung der Vor-Ort-Anzeige bei Füllstandmessungen
Parameter Werkeinstellung bei Geräten mit 1 Strom-
ausgang
Format Anzeige 1 Wert groß
1. Anzeigewert Füllstand linearisiert
2. Anzeigewert Distanz
3. Anzeigewert Stromausgang 1
4. Anzeigewert Keine
Die Vor-Ort-Anzeige kann im Transducer Block DISPLAY (TRDDISP) angepasst wer-
den.
10.6

Konfiguration verwalten

Nach der Inbetriebnahme besteht die Möglichkeit die aktuelle Gerätekonfiguration zu sichern,
auf eine andere Messstelle zu kopieren oder die vorherige Gerätekonfiguration wiederherzu-
stellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten verwalten und sei-
nen Optionen.
Navigationspfad im Menü
Setup ® Erweitert. Setup ® Datensicher.Anz. ® Daten verwalten

Blockbedienung

Block: DISPLAY (TRDDISP)
54
Parameter
Signalqualität (signal_qua-
lity)
Bestätigung Distanz (con-
firm_distance)
Werkeinstellung bei Geräten mit 2 Stromaus-
gängen
1 Wert groß
Füllstand linearisiert
Distanz
Stromausgang 1
Stromausgang 2
Aktion
Anzeige der Signalqualität des ausgewerteten
Füllstandechos.
Angezeigte Distanz mit tatsächlichem Wert ver-
gleichen, um die Aufnahme einer Störechoaus-
blendungskurve zu starten.
Auswahl:
• 179: Manuelle Map-Aufnahme
• 32847: Ausblendekurve löschen
• 32859: Distanz Ok
• 32860: Distanz zu groß
• 32861: Distanz zu klein
• 32862: Distanz unbekannt
• 33100: Tank leer
Levelflex FMP50
