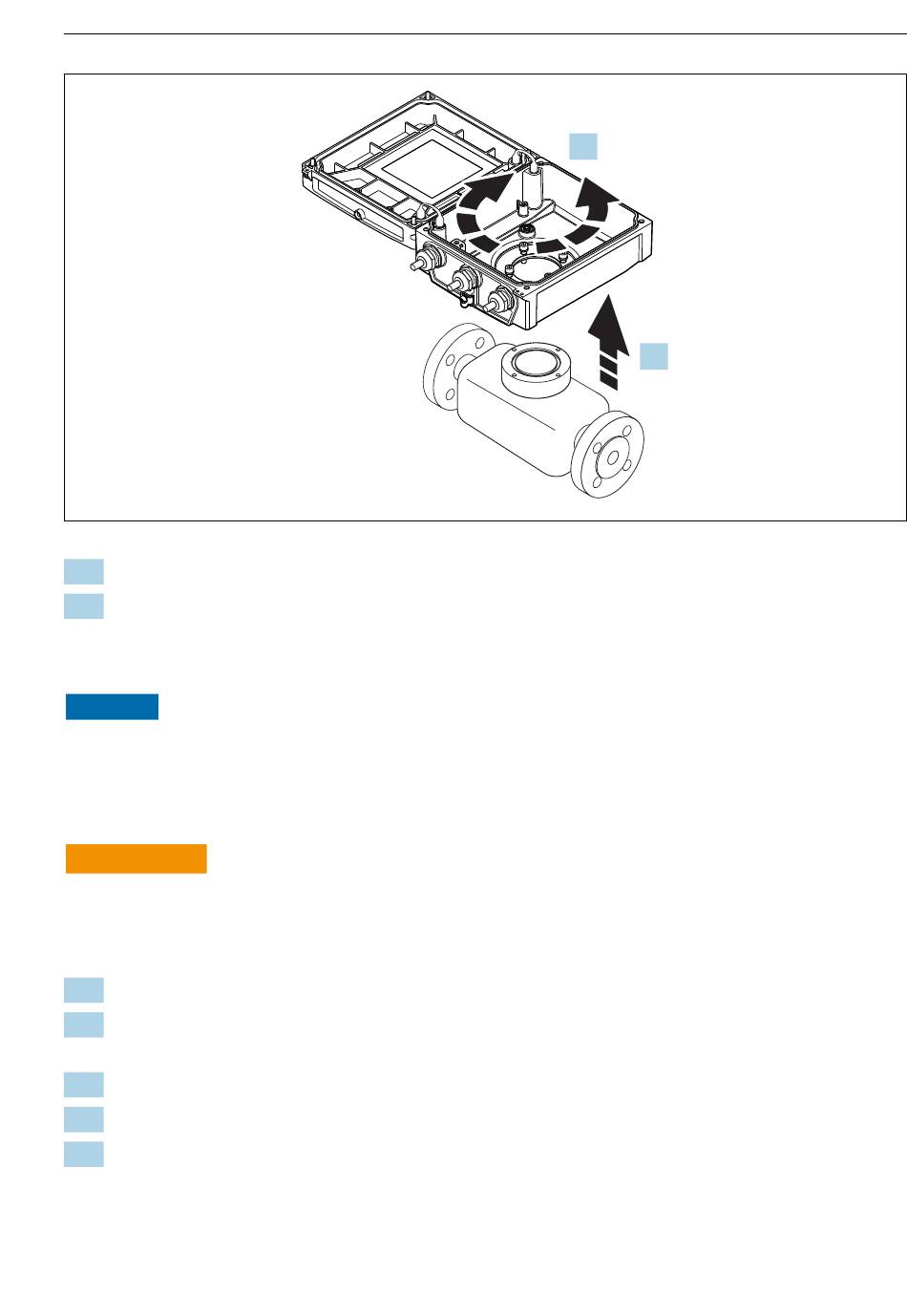

11. Messumformergehäuse anheben.
12. Gehäuse in 90°-Schritten in die gewünschte Position drehen.
4.2.2
Messaufnehmergehäuse montieren
HINWEIS
Falsches Verlegen der Verbindungskabel zwischen Messaufnehmer und -umformer im
Messumformergehäuse!
Das Messsignal kann gestört werden.
‣
Verbindungskabel direkt auf Höhe der Stecker führen.
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Befestigungsschrauben mit den angegebenen Anziehdrehmomente anziehen.
1.
Messumformergehäuse aufsetzen.
2.
Befestigungsschrauben des Messumformergehäuses anziehen: Anziehdrehmoment
5,5 Nm (4,1 lbf ft).
3.
Elektronikmodul in das Hauptelektronikmodul schieben.
4.
Hauptelektronikmodul einsetzen.
5.
Befestigungsschrauben vom Hauptelektronikmodul anziehen: Anziehdrehmoment
1,5 Nm (1,1 lbf ft).
