Vitotrol 100, Typ Uta; Vitotrol 100, Typ Utd - Viessmann VITODENS 200-W WB2B Planungsanleitung

Regelungen
(Fortsetzung)

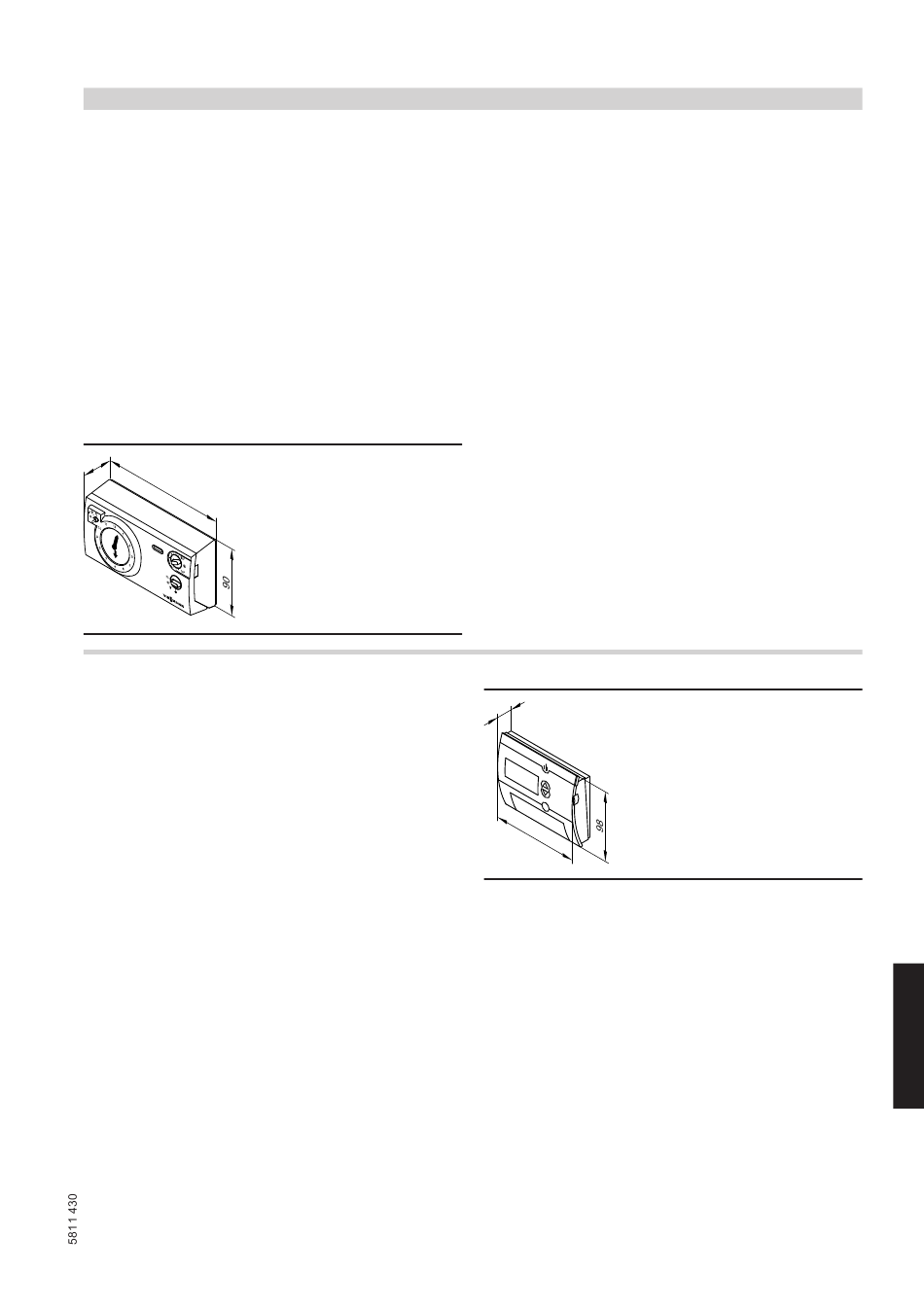

Vitotrol 100, Typ UTA

Best.-Nr. 7170 149
Raumthermostat
■ Mit Schaltausgang (Zweipunkt-Ausgang)
■ Mit analoger Schaltuhr
■ Mit einstellbarem Tagesprogramm
■ Standard-Schaltzeiten sind werkseitig eingestellt (individuell pro-
grammierbar)
■ Kürzester Schaltabstand 15 Minuten
Vitotrol 100 wird im Hauptwohnraum an einer Innenwand gegenüber
von Heizkörpern, jedoch nicht in Regalen, Nischen, in unmittelbarer
Nähe von Türen oder in der Nähe von Wärmequellen (z.B. direkte
Sonneneinstrahlung, Kamin, Fernsehgerät usw.) angebracht.
Anschluss an Regelung:
3-adrige Leitung mit einem Leiterquerschnitt von 1,5 mm
gelb) für 230 V~.
3 4
1 5
0

Vitotrol 100, Typ UTD

Best.-Nr. 7179 059
Raumthermostat
■ Mit Schaltausgang (Zweipunkt-Ausgang)
■ Mit digitaler Schaltuhr
■ Mit Tages- und Wochenprogramm
■ Mit Drehschalter für folgende Einstellungen:
– Normale Raumtemperatur „Permanent Komfort"
– Reduzierte Raumtemperatur „Permanent Absenk"
– Frostschutztemperatur „Frost"
– 2 fest eingestellte Zeitprogramme
– Ein individuell einstellbares Zeitprogramm
– Ferienprogramm
■ Mit Tasten für Party- und Sparbetrieb
Vitotrol 100 wird im Hauptwohnraum an einer Innenwand gegenüber
von Heizkörpern, jedoch nicht in Regalen, Nischen, in unmittelbarer
Nähe von Türen oder in der Nähe von Wärmequellen (z.B. direkte
Sonneneinstrahlung, Kamin, Fernsehgerät usw.) angebracht.
Netzunabhängiger Betrieb (zwei 1,5-V-Mignon-Alkalinezellen,
Typ LR6 (AA), Betriebsdauer ca. 1,5 Jahre)
Anschluss an Regelung:
2-adrige Leitung mit einem Leiterquerschnitt von 1,5 mm
In Verbindung mit der externen Erweiterung H4 (Zubehör) ist der
Anschluss über eine Kleinspannungsleitung möglich.
VITODENS
Technische Daten
Nennspannung
Nennbelastbarkeit des Kontakts
Schutzart
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Einstellbereich der Sollwerte für Nor-
malbetrieb und reduziertem Betrieb
Raum-Solltemperatur im Abschaltbe-
trieb
2 (ohne grün/
3 0
1 4
4
Technische Daten
Nennspannung
Nennbelastbarkeit des potenzial-
freien Kontakts
– max.
– min.
Schutzart
2 für 230 V~
Wirkungsweise
Zulässige Umgebungstemperatur
– bei Betrieb
– bei Lagerung und Transport
Einstellbereiche
– Komfort-Temperatur
– Absenk-Temperatur
– Frost-Temperatur
Gangreserve während Batteriewech-
sel
230 V/50 Hz
6(1) A 250 V~
IP 20 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
0 bis +40 °C
–20 bis +60 °C
10 bis 30 °C
6 °C
3 V–
6(1) A 230 V~
1 mA 5 V–
IP 20 gemäß EN 60529
durch Aufbau/Einbau zu
gewährleisten
RS Typ 1B gemäß
EN 60730-1
0 bis +50 °C
–10 bis +60 °C
10 bis 30 °C
10 bis 30 °C
6 bis 10 °C
10 min
VIESMANN
83
