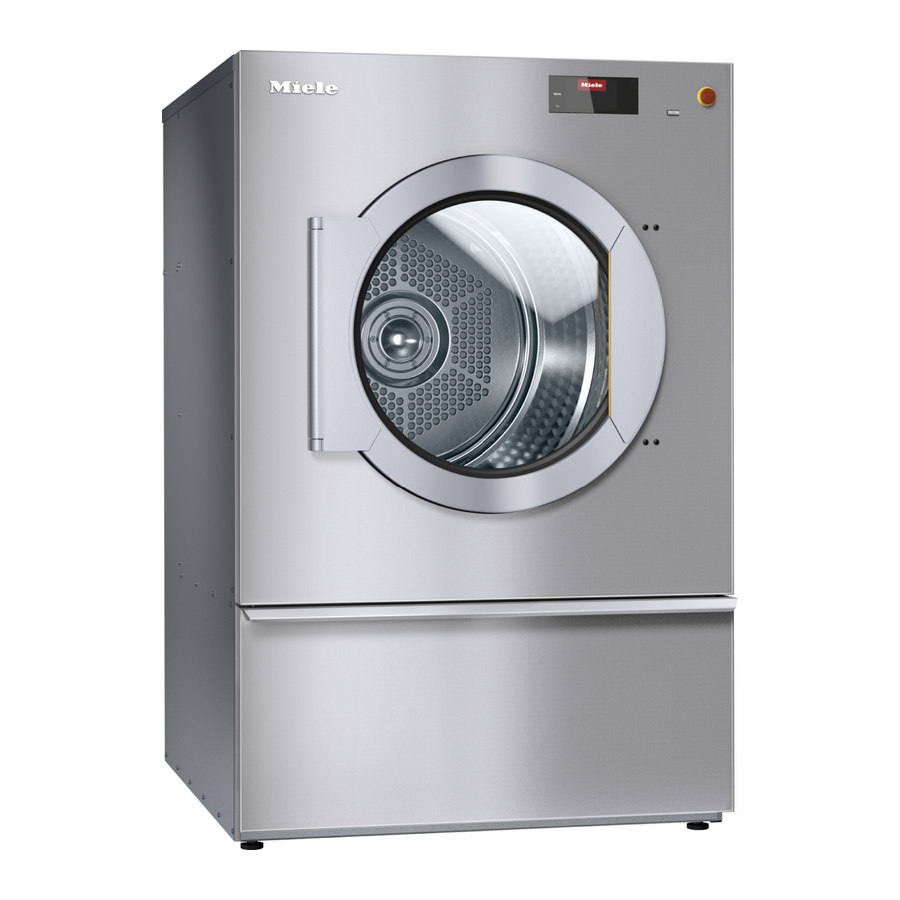

Miele PDR 914 Installationsplan
Gewerbliche trockner gasbeheizt
Vorschau ausblenden
Andere Handbücher für PDR 914:
- Kurzgebrauchsanweisung (144 Seiten) ,
- Gebrauchs- und aufstellanweisung (54 Seiten) ,
- Gebrauchsanweisung (12 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

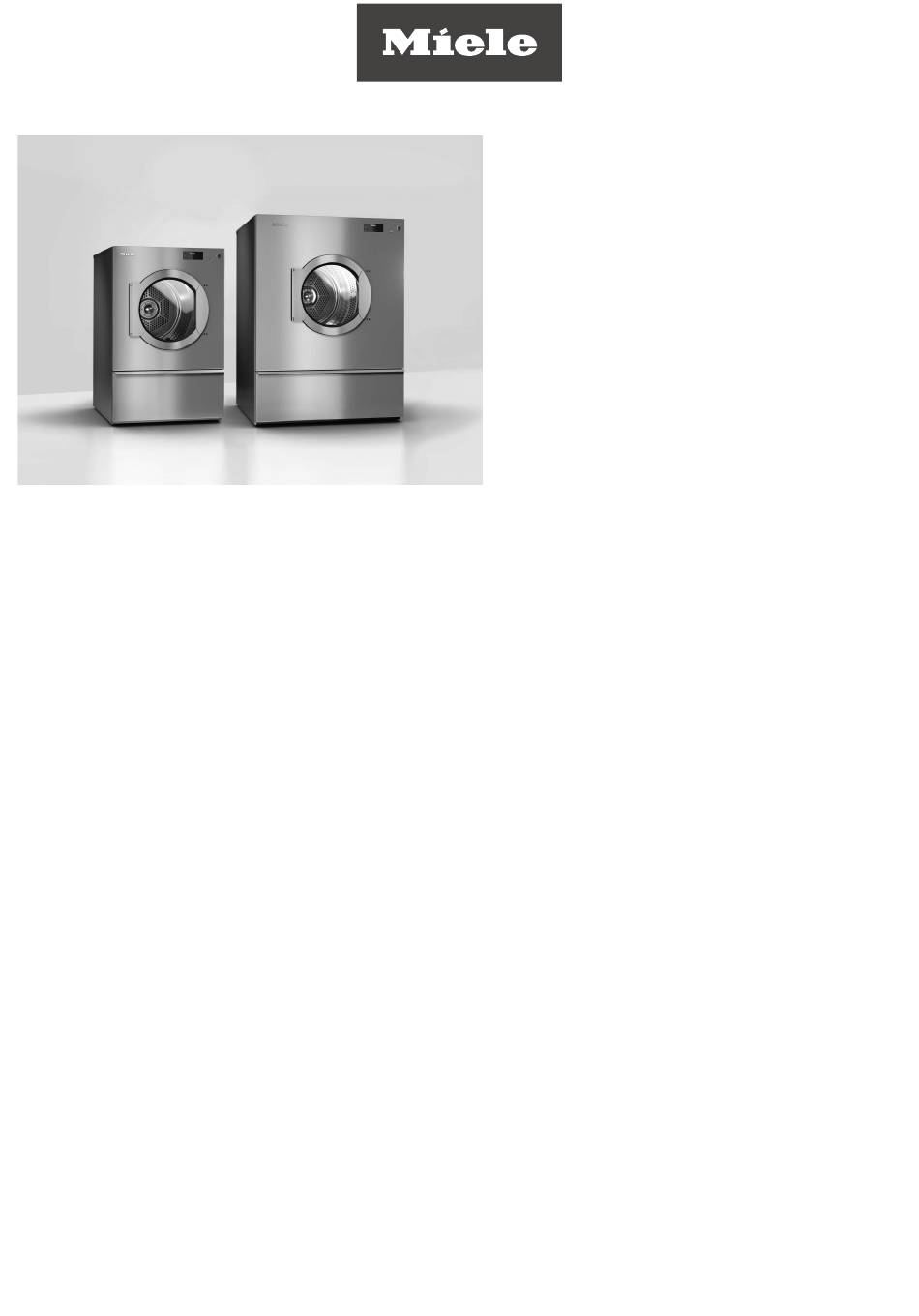

PDR 914/514 G
Gasbeheizt
de
Installationsplan Gewerbliche Trockner
en
Installation plan Commercial dryer
fr
Schéma d'implantation Sèche-linge professionnels
ru
Монтажный план Профессиональные сушильные машины
it
Pianta d'installazione Essiccatoio industriale
es
Plano de instalación Secadoras industriales
M.-Nr. 11605100
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Miele PDR 914
Inhaltszusammenfassung für Miele PDR 914
- Seite 1 PDR 914/514 G Gasbeheizt Installationsplan Gewerbliche Trockner Installation plan Commercial dryer Schéma d’implantation Sèche-linge professionnels Монтажный план Профессиональные сушильные машины Pianta d'installazione Essiccatoio industriale Plano de instalación Secadoras industriales M.-Nr. 11605100...
- Seite 2 de ............................en ............................14 fr ............................24 ru ............................34 it ............................38 es ............................48...
-
Seite 3: Inhaltsverzeichnis
de - Inhalt Installationshinweise....................... Installationsvoraussetzungen .................... Elektroanschluss ....................... Gasanschluss ........................Zuluft/Abluft........................PDR 914/514, gasbeheizt....................Abmessungen ........................Installation ......................... Aufstellung (Standard/UG)....................Aufstellung (Betonsockel)....................Technische Daten ......................10 Spannungsvarianten/elektrische Daten................10 Gasanschluss ........................10 Abluft/Abgas........................10 Zuluft ..........................10 Gerätedaten........................11 Befestigungsvarianten....................... 11 Befestigung ohne Sockel .................... -
Seite 4: Installationshinweise
- Installationshinweise Installationsvoraussetzungen Der Trockner darf nur vom Miele Kundendienst oder einem autorisierten Fachhändler aufgestellt und in Betrieb genommen werden. Der Trockner muss in Übereinstimmung mit geltenden Regeln und gültigen Normen in- stalliert werden. Betreiben Sie den Trockner immer nur in ausreichend belüfteten und nicht frostgefährde- ten Räumen. -
Seite 5: Gasanschluss
Raumbelüftung gesorgt ist. Zubehörteile dürfen nur dann an- oder eingebaut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und / oder Produkthaftung verloren. -
Seite 6: Pdr 914/514, Gasbeheizt
de - PDR 914/514, gasbeheizt Abmessungen >20 >20 1300 1300 Maßangaben in Millimetern... -
Seite 7: Installation
de - PDR 914/514, gasbeheizt Installation ~350 "Y" "Y" "Z" "Z" ~ 50 Maßangaben in Millimetern Elektroanschluss Gasanschluss Abluftanschluss Zuluft XCI-/Connector-Box (optional) -
Seite 8: Aufstellung (Standard/Ug)
de - PDR 914/514, gasbeheizt Aufstellung (Standard/UG) UG 900 A - A B - B ~ 48 Ø 12 Ø 10 Maßangaben in Millimetern Befestigungspunkt/Bohrloch Unterbau geschlossen... -
Seite 9: Aufstellung (Betonsockel)
de - PDR 914/514, gasbeheizt Aufstellung (Betonsockel) >55 >55 BS >900 ~ 48 C - C ~ 48 D - D M6 x 20 OFFSHORE Ø 10 Maßangaben in Millimetern Befestigungspunkt/Bohrloch Betonsockel... -
Seite 10: Technische Daten
de - Technische Daten Spannungsvarianten/elektrische Daten Standardanschluss Anschlussspannung 1N AC 230 V Frequenz 50 Hz Leistungsaufnahme 0,6 kW Elektrische Absicherung (bauseitig) 10 A Mindestquerschnitt für Anschlusskabel 3×1,5 mm² Kabelverschraubung Gasanschluss Heizleistung 15 kW Geräteanschluss, maschinenseitig nach ISO 7-1 ½" Zum Anschluss des Gasgerätes muss eine gewellte Metallschlauchleitung aus nicht rostendem Stahl nach DIN 3384 verwendet werden. -
Seite 11: Gerätedaten
de - Technische Daten Gerätedaten Gerätebreite über alles 906 mm Gerätehöhe über alles 1.400 mm Gerätetiefe über alles 852 mm Nischenbreite 1.250 mm Empfohlener Wandabstand (bis Gerätevorderkante) 1.300 mm Mindestwandabstand (bis zur Deckelhinterkante) 500 mm Verpackungsbreite 1.090 mm Verpackungshöhe 1.526 mm Verpackungstiefe 938 mm Maximales Bruttovolumen 1.560,2 l Maximales Bruttogewicht 173,7 kg Maximales Nettogewicht 162,4 kg... -
Seite 12: Optionen/Zubehör
de - Technische Daten Optionen/Zubehör Betonsockel (bauseitig) Mindestbreite 900 mm Empfohlene Höhe 100 mm Mindesthöhe 50 mm Mindesttiefe 900 mm Die Betongüte und deren Festigkeit müssen entsprechend der Gerätebelastung bemessen werden. Der bauseitige Betonsockel muss eine ausreichende Bodenhaftung zum Untergrund aufweisen. - Seite 13 en - Contents Installation notes ......................14 Installation requirements ....................14 Electrical connection ......................14 Gas connection ......................... 15 Air intake/exhaust air......................15 PDR 914/514, gas heated....................16 Dimensions........................16 Installation ......................... 17 Installation (standard/UG)....................18 Set up (Concrete platform) ....................19 Technical data........................
-
Seite 14: Installation Notes
- Installation notes Installation requirements The tumble dryer must only be installed and commissioned by Miele Customer Service Department or an authorised dealer. The tumble dryer must be installed in accordance with all relevant regulations and standards. ... -
Seite 15: Gas Connection
The gas heating is configured at the factory in line with the gas specifications on the sticker on the rear of the appliance. If the gas family is changed, a conversion kit must be requested from the Miele Cus- tomer Service Department (please specify the appliance type, serial number, gas family, gas group, gas connection pressure and country of installation). -
Seite 16: Pdr 914/514, Gas Heated
en - PDR 914/514, gas heated Dimensions >20 >20 1300 1300 Dimensions quoted in millimetres... -
Seite 17: Installation
en - PDR 914/514, gas heated Installation ~350 "Y" "Y" "Z" "Z" ~ 50 Measurements in millimeters Electrical connection Gas connection Exhaust duct Air intake XCI Box/Connector Box (optional) -
Seite 18: Installation (Standard/Ug)
en - PDR 914/514, gas heated Installation (standard/UG) UG 900 A - A B - B ~ 48 Ø 12 Ø 10 Dimensions quoted in millimetres Drill hole/anchor point Box plinth... -
Seite 19: Set Up (Concrete Platform)
en - PDR 914/514, gas heated Set up (Concrete platform) >55 >55 BS >900 ~ 48 C - C ~ 48 D - D M6 x 20 OFFSHORE Ø 10 Measurements in inches Drill hole/anchor point Concrete plinth... -
Seite 20: Technical Data
en - Technical data Voltage variants/electrical data Standard connection Supply voltage 1N AC 230 V Frequency 50 Hz Power rating 0.6 kW Fuse rating (on site) 10 A Minimum cross-section for connection cable 3×1.5 mm² Cable gland Gas connection Nominal heat rating 15 kW Machine-side connection according to ISO 7-1 ½"... -
Seite 21: Machine Data
en - Technical data Machine data Machine width, total 906 mm Machine height, total 1400 mm Machine depth, total 852 mm Niche width 1250 mm Recommended wall spacing (up to the front edge of the machine) 1300 mm Minimum wall spacing (up to the back edge of the lid) 500 mm Packaging width 1090 mm... -
Seite 22: Options/Accessories
en - Technical data Options/Accessories Concrete base (on site) Minimum width 900 mm Recommended height 100 mm Minimum height 50 mm Minimum depth 900 mm The quality of the concrete and its strength must be assessed according to the machine load. The on-site concrete plinth must be fixed adequately to the floor. - Seite 23 fr - Table des matières Consignes d'installation ....................24 Conditions d'installation....................24 Raccordement électrique ....................24 Raccordement au gaz (uniquement pour variantes chauffées au gaz) ......25 Arrivée d’air frais/ évacuation d’air..................25 PDR 914/514, chauffage gaz ..................26 Dimensions........................26 Installation .........................
-
Seite 24: Consignes D'installation
- Consignes d'installation Conditions d'installation Seul un professionnel agréé par Miele ou le service après-vente Miele doit se charger de l'installation et de la mise en service du sèche-linge. Le sèche-linge doit être installé en conformité avec les directives et normes en vigueur. -
Seite 25: Raccordement Au Gaz (Uniquement Pour Variantes Chauffées Au Gaz)
Des accessoires ne peuvent être rajoutés ou montés que s'ils sont expressément autori- sés par Miele. Si d’autres pièces sont rajoutées ou montées, les prétentions à la garantie et/ou fondées sur la responsabilité du fait du produit deviennent caduques. -
Seite 26: Pdr 914/514, Chauffage Gaz
fr - PDR 914/514, chauffage gaz Dimensions >20 >20 1300 1300 Dimensions en millimètres... -
Seite 27: Installation
fr - PDR 914/514, chauffage gaz Installation ~350 "Y" "Y" "Z" "Z" ~ 50 Dimensions en millimètres Raccordement électrique Raccordement au gaz Raccord d’évacuation d’air Arrivée d'air Box XCI/ Connector (en option) -
Seite 28: Installation (Standard/Ug)
fr - PDR 914/514, chauffage gaz Installation (Standard/UG) UG 900 A - A B - B ~ 48 Ø 12 Ø 10 Dimensions en millimètres Point de fixation/ trou percé Installation sous plan fermée... -
Seite 29: Montage (Socle En Béton)
fr - PDR 914/514, chauffage gaz Montage (socle en béton) >55 >55 BS >900 ~ 48 C - C ~ 48 D - D M6 x 20 OFFSHORE Ø 10 Dimensions en millimètres Point de fixation/ trou percé Socle en béton... -
Seite 30: Caractéristiques Techniques
fr - Caractéristiques techniques Variantes de tension/ caractéristiques électriques Raccordement standard Tension électrique 1N AC 230 V Fréquence 50 Hz Consommation 0,6 kW Protection électrique par fusibles (côté installation) 10 A Diamètre minimum du câble d'alimentation 3×1,5 mm² Vissage de câble Raccordement au gaz Puissance de chauffe 15 kW Raccordement de l’appareil, côté... -
Seite 31: Caractéristiques De L'appareil
fr - Caractéristiques techniques Caractéristiques de l’appareil Largeur hors tout 906 mm Hauteur hors tout 1.400 mm Profondeur hors tout 852 mm Largeur de la niche 1.250 mm Distance conseillée au mur (jusqu' au rebord avant de l'appareil) 1.300 mm Distance minimale au mur (jusqu'au rebord arrière du couvercle) 500 mm Largeur d'emballage 1.090 mm... -
Seite 32: Options/ Accessoires
fr - Caractéristiques techniques Options/ Accessoires Socle béton (côté installation) Largeur minimale 900 mm Hauteur conseillée 100 mm Hauteur minimale 50 mm Profondeur minimale 900 mm La qualité du béton et sa solidité doivent correspondre à la charge au sol de l'appareil. Le socle en béton côté installation doit avoir une adhérence au sol suffisante pour le support. - Seite 33 ru - Содержание Указания по установке....................34 Условия проведения работ по монтажу и подключению ..........34 Подключение электропитания..................34 Подключение газа (только для вариантов с газовым обогревом) ......35 Приточный/выходящий воздух..................35 Технические характеристики..................36 Варианты напряжения/электрические характеристики ..........36...
-
Seite 34: Указания По Установке
Если на типовой табличке указано несколько параметров, сушильную машину можно переключать на соответствующее входное напряжение для подключения. Это переключение разрешается выполнять только сервисной службе Miele или авторизо- ванному персоналу. При этом необходимо учесть указание по электромонтажу, при- ведённое на электросхеме. -
Seite 35: Подключение Газа (Только Для Вариантов С Газовым Обогревом)
чен воздуховод отработанного воздуха и обеспечена достаточная вентиляция поме- щения (см. инструкцию по монтажу). Принадлежности могут быть установлены или встроены, только если на это имеет- ся особое разрешение компании Miele. При установке или встраивании других дета- лей теряется право на гарантийное обслуживание. -
Seite 36: Технические Характеристики
ru - Технические характеристики Варианты напряжения/электрические характеристики... - Seite 37 it - Indice Istruzioni di installazione ....................38 Requisiti per l'installazione ....................38 Allacciamento elettrico ...................... 38 Allacciamento al gas (solo per versioni con riscaldamento a gas)........39 Afflusso/Sfiato ........................39 PDR 914/514, riscaldamento a gas................40 Misure..........................40 Installazione........................41 Posizionamento (Standard/UG) ..................
-
Seite 38: Istruzioni Di Installazione
Se sulla targhetta dati sono riportati più valori di tensione, la macchina può essere com- mutata per l'allacciamento sulla rispettiva tensione iniziale. La commutazione deve essere effettuata solo dal servizio di assistenza tecnica autorizzato Miele o da rivenditori qualifica- ti. Per farlo, osservare le indicazioni di inversione di cablaggio indicate sullo schema elettri- La macchina può... -
Seite 39: Allacciamento Al Gas (Solo Per Versioni Con Riscaldamento A Gas)
Gli unici accessori che possono essere montati o utilizzati sono quelli espressamente autorizzati da Miele. Se si montano o utilizzano altri accessori, il diritto alla garanzia e a prestazioni in garanzia per vizi e/o difetti del prodotto decade. -
Seite 40: Pdr 914/514, Riscaldamento A Gas
it - PDR 914/514, riscaldamento a gas Misure >20 >20 1300 1300 Misure in mm... -
Seite 41: Installazione
it - PDR 914/514, riscaldamento a gas Installazione ~350 "Y" "Y" "Z" "Z" ~ 50 Misure in mm Allacciamento elettrico Allacciamento gas Allacciamento evacuazione aria Afflusso aria Box XCI/Connector (opzionale) -
Seite 42: Posizionamento (Standard/Ug)
it - PDR 914/514, riscaldamento a gas Posizionamento (Standard/UG) UG 900 A - A B - B ~ 48 Ø 12 Ø 10 Misure in mm Foro/punto di fissaggio Base chiusa... -
Seite 43: Posizionamento (Zoccolo In Cemento)
it - PDR 914/514, riscaldamento a gas Posizionamento (zoccolo in cemento) >55 >55 BS >900 ~ 48 C - C ~ 48 D - D M6 x 20 OFFSHORE Ø 10 Misure in mm Foro/punto di fissaggio Zoccolo in cemento... -
Seite 44: Dati Tecnici
it - Dati tecnici Varianti di tensione/dati elettrici Allacciamento standard Tensione di allacciamento 1N AC 230 V Frequenza 50 Hz Potenza assorbita 0,6 kW Protezione elettrica (a cura del committente) 10 A Sezione minima cavo di allacciamento 3×1,5 mm² Pressacavo Allacciamento gas Potenza di riscaldamento 15 kW Allacciamento, lato macchina secondo ISO 7-1 ½"... -
Seite 45: Dati Macchina
it - Dati tecnici Dati macchina Larghezza macchina fuori tutto 906 mm Altezza macchina fuori tutto 1.400 mm Profondità macchina fuori tutto 852 mm Larghezza nicchia 1.250 mm Distanza dal muro raccomandata (fino al bordo anteriore della 1.300 mm macchina) Distanza minima dalla parete (fino al bordo posteriore della coper- 500 mm tura) Larghezza imballaggio... -
Seite 46: Opzioni/Accessori
it - Dati tecnici Opzioni/accessori Base in cemento (predisposta dal committente) Larghezza minima 900 mm Altezza raccomandata 100 mm Altezza minima 50 mm Profondità minima 900 mm I componenti in cemento e la relativa resistenza devono essere misurati in base al peso della macchina. La base di cemento fornita dal cliente deve avere un'aderenza sufficiente alla pavimentazione. - Seite 47 es - Contenido Indicaciones para la instalación ..................48 Requisitos para la instalación.................... 48 Conexión eléctrica......................48 Conexión de gas (solo en variantes con calentamiento por gas)........49 Entrada de aire/salida de aire.................... 49 PDR 914/514, calentamiento a gas................50 Medidas..........................50 Instalación .........................
-
Seite 48: Indicaciones Para La Instalación
La conmutación debe ser realizada exclusivamente por el Servicio Post-venta de Miele o por un distribuidor autorizado. Al hacerlo, hay que tener en cuenta la instrucción de cambio de cableado del plano de conexiones. -
Seite 49: Conexión De Gas (Solo En Variantes Con Calentamiento Por Gas)
Los accesorios solo se pueden ampliar o montar con la autorización expresa de Miele. Si se utilizan o instalan otros componentes no autorizados se pierde todo derecho de ga-... -
Seite 50: Pdr 914/514, Calentamiento A Gas
es - PDR 914/514, calentamiento a gas Medidas >20 >20 1300 1300 Medidas en milímetros... -
Seite 51: Instalación
es - PDR 914/514, calentamiento a gas Instalación ~350 "Y" "Y" "Z" "Z" ~ 50 Medidas en milímetros Conexión eléctrica Conexión a gas Conexión de salida de aire Entrada de aire XCI/Connector-Box (opcional) -
Seite 52: Emplazamiento (Estándar/Ug)
es - PDR 914/514, calentamiento a gas Emplazamiento (estándar/UG) UG 900 A - A B - B ~ 48 Ø 12 Ø 10 Medidas en milímetros Punto de fijación/Perforación Empotrable cerrado... -
Seite 53: Emplazamiento (Zócalo De Hormigón)
es - PDR 914/514, calentamiento a gas Emplazamiento (zócalo de hormigón) >55 >55 BS >900 ~ 48 C - C ~ 48 D - D M6 x 20 OFFSHORE Ø 10 Medidas en milímetros Punto de fijación/Perforación Zócalo de hormigón... -
Seite 54: Es - Datos Técnicos
es - Datos técnicos Variantes de tensión/datos eléctricos Conexión estándar Tensión nominal 1N AC 230 V Frecuencia 50 Hz Consumo de potencia 0,6 kW Fusible eléctrico (en el lugar de la instalación) 10 A Sección mínima para cable de conexión 3×1,5 mm² Unión roscada de cable Conexión a gas Potencia calefactora 15 kW... -
Seite 55: Datos Del Aparato
es - Datos técnicos Datos del aparato Ancho total del aparato 906 mm Alto total del aparato 1.400 mm Fondo total del aparato 852 mm Ancho del hueco 1.250 mm Distancia recomendada a la pared (hasta el borde delantero del 1.300 mm aparato) Distancia mínima a la pared (hasta el borde posterior de la tapa) 500 mm Ancho del embalaje 1.090 mm... -
Seite 56: Opciones/Accesorios
es - Datos técnicos Opciones/accesorios Zócalo de hormigón (en el lugar de la instalación) Ancho mínimo 900 mm Altura recomendada 100 mm Altura mínima 50 mm Fondo mínimo 900 mm La calidad y resistencia del hormigón deben calcularse en función de la carga del aparato. El zócalo de hormigón en el lugar de insta- lación debe tener suficiente adherencia al suelo. - Seite 58 Telefon: 00352 4 97 11-45 (Produktinformation) Mo-Do 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Änderungen vorbehalten/45.21 M.-Nr. 11605100 / 02 ...
