3. Montage/Anschluss/Inbetriebnahme
3.1 Einbau
3.2 Klemmenplan
4
3. Montage/Anschluss/Inbetriebnahme

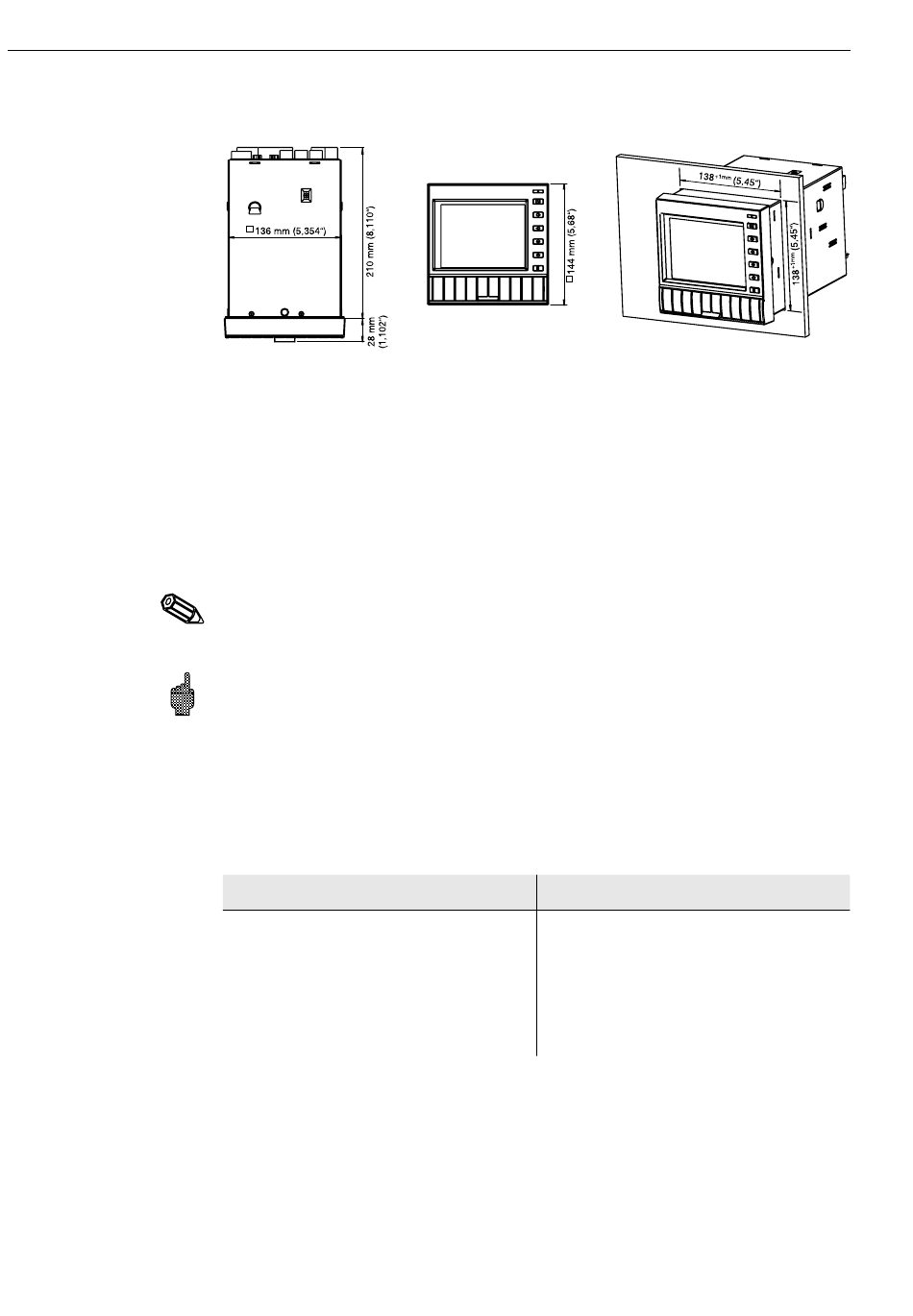

Sorgen Sie für einen Schalttafelausschnitt in der Größe 138
43700). Die Einbautiefe des Gerätes beträgt ca. 214 mm.
1. Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt. Zur
Vermeidung von Wärmestaus empfehlen wir einen Abstand von > 10 mm zu
Wänden und anderen Geräten.
2. Das Gerät waagrecht halten und die Befestigungsspangen in die Aussparungen
einhängen (oben/unten oder links/rechts).
3. Die Schrauben der Befestigungsspangen gleichmäßig mit einem
Schraubendreher anziehen.
Hinweis:
Eine weitere Abstützung ist nur bei sehr dünnen Schalttafelausführungen notwendig.
Achtung:
Ist bei langen Signalleitungen mit energiereichen Transienten zu rechnen, empfehlen
wir die Vorschaltung eines geeigneten Überspannungsschutzes (z.B. HAW 560/562).
Verwenden Sie geschirmte Signalleitungen bei:
• Widerstandsthermometer
• serieller Schnittstelle.
• Ethernet
Versorgungsspannung:
115...230 V
Netzteil, 48...63 Hz:
AC
L:
Phase L
N:
Null-Leiter N
PE:
Erde/Schutzleiter
+1
+1
x 138
24...48 V
Netzteil, 0/48...63 Hz:
AC/DC
L+:
+ Versorgungsspannung
(bzw. Wechselspannung)
L-:
- Versorgungsspannung
(bzw. Wechselspannung)
PE:
Erde/Schutzleiter
mm (nach DIN
