Mechanische Installation
4.1
Einbauort
Der ControlCare Panel PC SPC150 eignet sich für den Einbau in Schränke und Racks sowie
Fronttafeln von Schaltschränken und Pulten. Er ist für den Betrieb in geschlossenen Räumen
zugelassen. Bitte beachten Sie beim Einbau auch das Kapitel "Technische Daten".
4.1.1
Temperatur
Das Gerät darf keiner direkten Bestrahlung durch Sonnenlicht oder andere Lichtquellen ausgesetzt
werden.
Vor Einbau bzw. Inbetriebnahme:
• Das Gerät langsam der Raumtemperatur angleichen.
• Bei Betauung darf das Gerät erst eingeschaltet werden, nachdem es absolut trocken ist.
4.1.2
Be- und Entlüftung
Die Umgebungstemperatur für den Betrieb darf +45 °C nicht übersteigen. Eine Überhitzung des
Gerätes im Betrieb ist deshalb zu verhindern.
• Die Lüftungsöffnungen dürfen durch den Einbau nicht verdeckt werden: Sie ermöglichen die
Luftzirkulation zur Kühlung des Geräts.
• Ausreichendes Volumen für den Luftaustausch in Schaltschrank/Schalttafel ist vorzusehen.
Der Freiraum um den ControlCare Panel PC SPC150 muss mindestens 50 mm betragen,
rückseitig sind 20 mm zulässig.
• Bei geschlossenem Einbaugehäuse ist für eine geeignete Umlüftung zu sorgen.
Hinweis
• Für die Luftumwälzung im geschlossenen Gehäuse bieten wir ein Umlüfter-Kit an, bei dem ein
Lüfter auf die Rückwand der Gehäusehaube montiert wird.
• Bei Abweichungen vom senkrechten Einbau ist zu berücksichtigen, dass der Luftaustausch über
die Öffnungen im Gehäuse gewährleistet bleibt.
Kühlrippen
zum Ableiten der auf der
CPU enstehende Wärme
an die Umluft
Umlüfter-Kit (Option)
Rückwand vorbereitet für die
Montage eines Lüfters

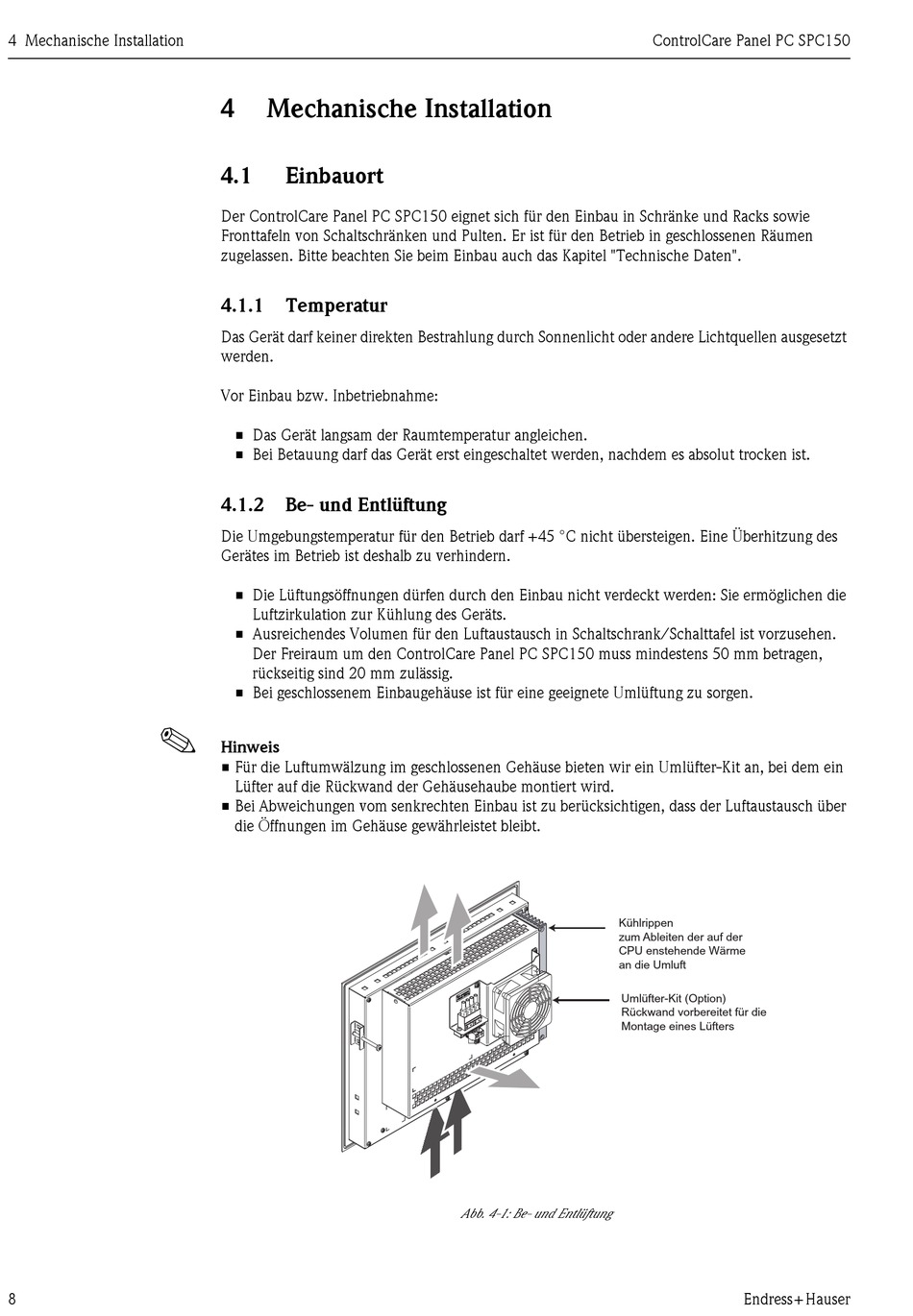

Abb. 4-1: Be- und Entlüftung
ControlCare Panel PC SPC150
