Seite 1 System 800xA Wartung System Version 6.0 Power and productivity for a better world™...
Seite 3 System 800xA Wartung System Version 6.0...
Seite 4 ABB von allgemeiner Relevanz sein können. In diesem Dokument vorhandene Beschreibungen von Normen/Standards bzw. Verweise auf derartige Normen/Standards implizieren nicht, dass alle Produkte von ABB, auf die in diesem Dokument Bezug genommen wird, sämtliche beschriebenen oder referenzierten Merkmale unterstützen. Informationen zu besonderen Merkmalen, die ein bestimmtes Produkt von ABB unterstützt, sind den Produktspezifikationen für das betreffende ABB-Produkt zu...
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Informationen zu diesem Benutzerhandbuch Allgemein ..........................14 In diesem Benutzerhandbuch beschriebene Version .............. 14 Konventionen des Benutzerhandbuchs .................. 14 Warnung-, Vorsicht-, Information- und Tipp-Symbole ..........15 Terminologie.......................... 15 Freigegebene Benutzerhandbücher und Freigabemitteilungen (Release Notes) ....17 Kapitel 1 Einführung Übersicht ..........................
Seite 7 Inhaltsverzeichnis Systemneustart ........................36 Kapitel 5 Import/Export Einleitung ..........................38 Engineering Repository ....................38 Anwendungsänderungsmanagement ................40 Überblick über das Import/Export-Tool ..............40 Die Benutzeroberfläche ....................42 Reserve-Informationen ................. 45 Verwendung des Import/Export-Tools ............... 48 Das Hauptmenü, die Symbolleiste und die Kontextmenüs ......... 50 Das Menü...
Seite 8 Inhaltsverzeichnis Fehler und Konflikte lösen..................99 Abschnitt 6 Sicherung und Wiederherstellung Einleitung ..........................102 Vorsichtshinweise ........................ 103 Spezifische Informationen zur Funktion „Sichern“ ..........105 Asset Optimization ....................105 PC, Network and Software Monitoring (PNSM) ............110 SMS- und E-Mail-Nachrichten ................. 110 PLC Connect ......................
Seite 9 Inhaltsverzeichnis Asset Optimization....................147 PC, Network and Software Monitoring (PNSM) ............152 SMS- und E-Mail-Nachrichten ................. 152 PLC Connect ......................152 800xA für AC 100 ....................155 800xA für Advant Master und Safeguard ..............155 800xA für AC 800M ....................156 800xA für Harmony ..................
Seite 10 Inhaltsverzeichnis Systemerweiterung mit XXXX mit ID GUID“ ist auf diesem Knoten nicht installiert........................... 185 Grafikaspekt = xxx kann nicht importiert werden............ 185 Zu viele Aspekte der Kategorie................186 Aspektkategorie fehlt....................187 Unknown transaction error (Unbekannter Transaktionsfehler) ........ 187 Abschnitt 7 - Einzelknoten-Ersatz Einleitung ..........................
Seite 11 Inhaltsverzeichnis PC, Network and Software Monitoring (PNSM) ........250 Batch Management (Chargenverwaltung) ..............253 Information Management Server ................260 Asset Optimization....................266 Konfiguration der Backup-Dienstanbieter ..........266 Wiederherstellungsverfahren..............268 SMS- und E-Mail-Nachrichten ................. 270 Abschnitt 8 Information Management Einleitung ..........................274 Allgemeine Probleme ......................
Seite 12 Inhaltsverzeichnis SQL-Abfragen ........................313 Debugdateien und Trace-Monitors (Ablaufüberwachung) für Display und DataDirect ..318 DataDirect Debug-Datei ................... 318 Display Services-Ablaufverfolgungsprotokoll und Kommunikationsstatistiken ..318 Trace-Monitor ......................320 History ..........................326 Vorgelagerte Überprüfung auf History-Probleme ............ 326 Danach müssen Sie suchen, wenn Protokolle keine Collect-Daten enthalten ..327 Keine verfügbaren Daten in den Basis History-Trendprotokollen.
Seite 13 Inhaltsverzeichnis Installationsort der Information Management Software ........... 350 Überprüfen der Information Management-Installation ..........352 Anleitungen für die Konfiguration der History Datenbank-Instanz......353 Einen Benutzer für Oracle hinzufügen ............355 SQL*Plus ....................355 Test der Oracle-Verbindungen ..............356 Dienstnamen ....................356 Lizenzschlüssel ......................
Seite 14: Informationen Zu Diesem Benutzerhandbuch
Informationen zu diesem Benutzerhandbuch Allgemein Alle in diesem Handbuch beschriebenen Sicherheitsmaßnahmen, zum Beispiel für den Benutzerzugriff, Kennwortsicherheit, Netzwerksicherheit, Firewalls, Virenschutz, etc. stellen mögliche Schritte dar, die ein Benutzer eines Systems 800xA auf der Grundlage einer Risikobewertung für eine bestimmte Anwendung und Installation prüfen möchte.
Seite 15: Warnung-, Vorsicht-, Information- Und Tipp-Symbole
Terminologie Eine vollständige und umfassende Übersicht über die Terminologie finden Sie im Systemleitfaden System 800xA Bedienungsanleitung Funktionsbeschreibung (3BSE038018*). Die Übersicht enthält Begriffe und Definitionen für das 800xA- System, die von den allgemein akzeptierten Begriffen in den Industrienormen und den Standarddefinitionen in Wörterbüchern abweichen, wie Webster’s Dictionary of...
Seite 16 Terminologie Informationen zu diesem Benutzerhandbuch 3BSE046784-600 B...
Seite 17: Freigegebene Benutzerhandbücher Und Freigabemitteilungen (Release Notes)
Freigegebene Benutzerhandbücher und Freigabemitteilungen (Release Notes) Eine vollständige Liste aller Benutzerhandbücher und Freigabemitteilungen, die sich auf das System 800xA beziehen, ist in System 800xA Released User Documents (3BUA000263*) zu finden. Die Liste System 800xA Released User Manuals and Release Notes (3BUA000263*) wird jedes Mal wenn ein Dokument aktualisiert, oder ein neues Dokument freigegeben wird auf den neuesten Stand gebracht.
Seite 18 Freigegebene Benutzerhandbücher und Informationen zu diesem Benutzerhandbuch Freigabemitteilungen (Release Notes) 3BSE046784-600 B...
Seite 19: Kapitel 1 Einführung
Automatisierungssysteme mithilfe der verfügbaren Sicherheitsupdates auf dem neuesten Stand zu halten. ABB validiert Sicherheitsupdates von Microsoft im Hinblick auf die Relevanz für das System 800xA und die Kompatibilität. Durch die richtige Aktualisierung der Systeminstallation mit Sicherheitsupdates ist es möglich, Schäden infolge von Angriffen bestimmter Arten schädlicher Software zu vermeiden oder zu mindern.
Seite 20 Übersicht Kapitel 1 Einführung 3BSE046784-600 B...
Seite 21 Kapitel 1 Einführung Übersicht • Einzelknoten-Ersatz - Dieses Kapitel umfasst die Verfahren für die Wiederherstellung nach dem Ausfall eines Knotens in einem kompletten 808xA 6.0-System (einschließlich aller Funktionsbereichsinformationen). Die drei möglichen Wiederherstellungspfade sind: installieren. Neu installieren und wiederherstellen. Knoten wiederherstellen. •...
Seite 22: Kapitel 2 Systemüberprüfung
Kapitel 2 Systemüberprüfung Einleitung Um alle Vorteile des Systems nutzen zu können, muss es regelmäßigen Inspektionen unterzogen werden. Systemüberprüfungsliste Nachstehend folgen einige nützliche Empfehlungen: Auf einem 800xA-Systemknoten: • Informationen aus dem 800xA-System finden Sie in den Listen zu Systemalarmen, Systemereignissen und Bedienermeldungen. •...
Seite 23 Kapitel 2 Systemüberprüfung Systemüberprüfungsliste • Wechseln Sie im Task Manager zur Registerkarte „Performance“ (Leistung). Schauen Sie sich das Quadrat „Commit Charge“ (Zugesicherter Speicher) unten links an. Dort gibt es drei Werte: Total (Gesamt) - Summe des gesamten Speichers, der Ihren Prozessen aktuell zugewiesen ist.
Seite 24 Systemüberprüfungsliste Kapitel 2 Systemüberprüfung Peak - (Spitzenlast) Der gesamte während der Sitzung erreichte Wert. Limit - (Grenzwert) Der gesamte verfügbare Speicher, physisch und virtuell. Es wird empfohlen, „Total/Commit Charge“ (Max./zugesicherten Speicher) stets unterhalb des gesamten physischen Speichers zu halten, d.h. bei Bedarf wird mehr physischer Speicher hinzugefügt.
Seite 25 Kapitel 2 Systemüberprüfung Systemüberprüfungsliste Bemessen Sie die Größe des Datenträgers so, dass stets 25 Prozent für die Defragmentierung reserviert sind. Überprüfen Sie das System auf allen Knoten, auf denen Trend- und History-Protokolle abgelegt sind, auf fragmentierte Dateien und defragmentieren Sie die entsprechenden Datenträger bei Bedarf. Die History-Konfiguration hat nicht nur Auswirkungen auf die History Server-Datenträger, sondern auch auf die Connectivity Server-Datenträger, wo die Trendprotokolle konfiguriert werden.
Seite 26 Hardware-Fehler angezeigt werden. • Suchen Sie im 800xA System in den folgenden Ordnern nach den Process Portal-Absturzabbilddateien (exceptions*.txt) C:\ProgramData\ABB\Process Portal A\Dump\Crash C:\ProgramData\ABB\Process Portal A\Dump\Hang • Verfügbare Datenträgergröße. Klicken Sie mit der rechten Maustaste im Windows Explorer auf den/die lokalen Datenträger und wählen Sie „Properties“...
Seite 27 Kapitel 2 Systemüberprüfung Systemüberprüfungsliste Alarmsequenzleisten angezeigt werden (gehen Sie davon aus, dass die Alarm- und Ereignisliste nicht richtig aktualisiert wird) oder wenn weiße Kreuze auf roten Hintergrund an den Prozess-Displays angezeigt werden oder Trend-Displays nicht aktualisiert werden. Stellen Sie den Betrieb in diesen Fällen durch Schließen und erneutes Öffnen des Workplace wieder her.
Seite 28 Systemüberprüfungsliste Kapitel 2 Systemüberprüfung 3BSE046784-600 B...
Seite 29: Kapitel 3 Betriebssystemaktualisierung
Windows- und 800xA-Systemaktualisierungen ABB validiert Sicherheitsupdates von Microsoft im Hinblick auf die Relevanz für das System 800xA und die Kompatibilität. Für relevante Updates, die Microsoft als kritisch einstuft, ist das Ziel die Kunden innerhalb von 24 Stunden über die geplante Validierung jedes Updates zu informieren sowie innerhalb von sieben (7) Tagen über das Ergebnis der Validierung.
Seite 30 Windows- und 800xA-Systemaktualisierungen Kapitel 3 Betriebssystemaktualisierung 3BSE046784-600 B...
Seite 31 Kapitel 3 Betriebssystemaktualisierung Windows- und 800xA-Systemaktualisierungen 3BSE046784-600 B...
Seite 32: Kapitel 4 Knoten-Neustart Und System Herunterfahren/Neu Starten
Kapitel 4 Knoten-Neustart und System herunterfahren/neu starten Einleitung Dieses Kapitel enthält Information zum Neustart eines einzelnen Knotens oder dem Stoppen und Starten des Systems 800xA. Knoten-Neustart Führen Sie den Knoten-Neustart gemäß der in diesem Kapitel angegebenen Reihenfolge aus. Client Hier sind keine Aufgaben auszuführen, starten Sie den Knoten einfach folgendermaßen neu: Fahren Sie den Knoten herunter.
Seite 33 Kapitel 4 Knoten-Neustart und System Knoten-Neustart herunterfahren/neu starten 3BSE046784-600 B...
Seite 34: Redundanter Connectivity Server
Redundanter Connectivity Server Kapitel 4 Knoten-Neustart und System herunterfahren/neu starten Fahren Sie den Knoten herunter. Starten Sie den Knoten neu. Nach dem Neustart des Aspect Servers beginnt er die Synchronisierung mit den bereits laufenden Knoten. Abhängig von der Größe des Systems dauert die Synchronisierung normalerweise 5 bis 15 Minuten.
Seite 35 Kapitel 4 Knoten-Neustart und System Herunterfahren des Systems herunterfahren/neu starten 3BSE046784-600 B...
Seite 36: Systemneustart
Kombinierter Aspect Server und Kapitel 4 Knoten-Neustart und System Connectivity Server herunterfahren/neu starten Wählen Sie das anzuhaltende System und klicken Sie auf Next (Weiter). Wählen Sie Systems (Systeme) und klicken Sie auf Next (Weiter). Im Dialog „Systems“ (Systeme) wählen Sie Stop (Stopp) und klicken Sie auf Next (Weiter).
Seite 37 Kapitel 4 Knoten-Neustart und System Systemneustart herunterfahren/neu starten 3BSE046784-600 B...
Seite 38: Kapitel 5 Import/Export
Kapitel 5 Import/Export Einleitung Das Import/Export-Tool erlaubt Ihnen die Verschiebung von Anwendungen (d.h. Daten importieren und exportieren) in und aus jedem Industrial 800xA-System. Die Daten werden als Objekte und Aspekte in Archivdateien (*.afw) gespeichert. Das Import/Export-Tool erlaubt Ihnen die Speicherung und Wiederherstellung von Objekten, Aspekten und Einheiten.
Seite 39 Kapitel 5 Import/Export Engineering Repository Weitere Informationen zu Engineering Repository finden Sie in System 800xA Configuration (3BDS011222*). 3BSE046784-600 B...
Seite 40: Anwendungsänderungsmanagement
• Unterstützung mehrerer Versionen der Konfigurationsartefakte. • Aktivitätsprotokoll Weitere Informationen zu ACM finden Sie in System 800xA Engineering Application Change Management (2PAA108438*). Überblick über das Import/Export-Tool Das Import/Export-Tool soll verwendet werden, um kleine Anwendungen in Form von Objekttypen und/oder Objektinstanzen zwischen Konfigurationen zu transportieren.
Seite 41 Kapitel 5 Import/Export Überblick über das Import/Export-Tool z.B. Grafikbilder, ist es wichtig, dass Import und Upload in der richtigen Reihenfolge ausgeführt werden. Generell gilt, dass zuerst der Importvorgang und danach das Hochladen ausgeführt werden sollte. Führen Sie wegen möglicher Inkonsistenzen nach dem Import eine Konsistenzprüfung für alle importierten Elemente durch.
Seite 42: Die Benutzeroberfläche
Die Benutzeroberfläche Kapitel 5 Import/Export Der Export kann per Drag-and-Drop aus Plant Explorer über AfwExport.exe in das Import/Export-Tool durchgeführt werden bzw. kann das Find-Tool (Suche) in Plant Explorer verwendet werden. Der Import ist durch die Auswahl von „Import“ im Import/Export-Tool über AfwExport.exe möglich. Wenn ein Objekt das Mitglied von mehr als einer Struktur ist, exportieren Sie dieses Objekt für jede Struktur.
Seite 43 Kapitel 5 Import/Export Die Benutzeroberfläche Aspekt-Liste Einheit-Bereich Objekt-Browser Übersicht Abbildung 1. Die Import/Export-Benutzeroberfläche - Übersicht Die Übersicht stellt die Einheit und die Einheitenerweiterungen im Archiv dar. Diese Ansicht ist eine vereinfachte Ansicht der aktuellen Objekte und Aspekte im Archiv, was für die Arbeit mit Engineering-Elementen, wie Bibliotheken und Steueranwendungen.
Seite 44 Die Benutzeroberfläche Kapitel 5 Import/Export Weil der Export vor der Einführung der Einheiten durchgeführt wurde, behandelt das Import/Export-Tool sie beispielsweise für den Import als Objekte und Aspekte. Archivdateien, die in 800xA 5.0 oder später erstellt wurden, enthalten alle notwendigen Metadaten-Informationen zu Einheiten und Einheitenerweiterungen für die Durchführung der notwendigen Aktionen, wenn Änderungen an der Archivdatei vorgenommen werden.
Seite 45: Reserve-Informationen
Kapitel 5 Import/Export Die Benutzeroberfläche Aspekt- Objekt-Browser Liste Hauptmenü Symbolleis Strukturansicht Abbildung 2. Die Import/Export-Benutzeroberfläche - strukturierte Ansicht Die vorstehende Abbildung zeigt das Import/Export-Tool mit einer geöffneten Datei und einem markierten Objekt. Die Aspekte des gewählten Objektes werden in der Aspekt-Liste dargestellt.
Seite 46 Die Benutzeroberfläche Kapitel 5 Import/Export 3BSE046784-600 B...
Seite 47 Kapitel 5 Import/Export Die Benutzeroberfläche Abbildung 3. Reserve-Informationen Produktionsspezifische Aspekte In einem System mit aktivierten Umgebungen können Aspekte in bestimmten Fällen nur in die Produktionsumgebung importiert werden. Jeglicher Versuch, solche Aspekte in eine andere Umgebung zu importieren wird fehlschlagen bzw. müssen diese spezifischen Aspekte während des Imports übersprungen werden.
Seite 48: Verwendung Des Import/Export-Tools
Verwendung des Import/Export-Tools Kapitel 5 Import/Export Abbildung 4. Produktionsspezifische Aspekte Verwendung des Import/Export-Tools Objekte und Aspekte werden entweder per Drag-and-Drop aus dem Plant Explorer oder mithilfe des Dialogs Add Items (Elemente hinzufügen) exportiert, siehe Abbildung 3BSE046784-600 B...
Seite 49 Kapitel 5 Import/Export Verwendung des Import/Export-Tools Abbildung 5. Elemente hinzufügen In diesem Dialog können Sie eine Zusammenfassung dessen sehen was abgelegt wurde und auch in welchem Kontext. Sie können auch einen größeren Kontext importieren, als dies mit Drag-and-Drop möglich ist. Wenn Sie zum Beispiel ein Objekt ablegen, das Bestandteil eines Control-Modultyps ist, der über 800xA für AC 800M erstellt wurde, zeigt der Dialog das abgelegt Objekt und den dazugehörigen Kontext an: den Control-Modultyp und die Bibliothek.
Seite 50: Das Hauptmenü, Die Symbolleiste Und Die Kontextmenüs
Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Wählen Sie OK, um den Export zu beginnen. Das Dialogfeld Adding Items (Elemente hinzufügen) wird angezeigt. Abbildung 6. Das Dialogfeld „Elemente hinzufügen“ In diesem Dialogfeld können Sie den Export mit der Schaltfläche Cancel (Abbrechen) abbrechen.
Seite 51 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Klicken Sie auf New (Neu), um ein leeres Archiv zu erstellen. Wenn die New (Neu). Datei bereits geöffnet ist oder Änderungen vorgenommen wurde, wird der Benutzer gefragt, ob gespeichert werden soll, bevor die Datei geschlossen wird. 3BSE046784-600 B...
Seite 52 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Open (Öffnen) . Klicken Sie auf Open (Öffnen), um eine Archivdatei zu öffnen. Wenn die Datei bereits geöffnet ist oder Änderungen vorgenommen wurden, wird der Benutzer gefragt, ob gespeichert werden soll, bevor die Datei geschlossen wird. Close (Schließen) .
Seite 53 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Properties (Eigenschaften) . Wählen Sie Properties (Eigenschaften) aus dem Menü aus, um das Eigenschaften-Dialogfeld zu öffnen. In diesem Dialogfeld können die Eigenschaften ausgewählt werden, die mit der Datei gespeichert werden. Mit jeder Archivdatei werden die folgenden Eigenschaften gespeichert: •...
Seite 54 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs • Quellensystem-ID • Quellenumgebungsname • Quellenumgebung-ID • Ersteller • Kurzbeschreibung der Datei (optional) • Tool-Name und -Version • Dateiversion Abbildung 9. Das Dialogfeld „Eigenschaften“ Auf die Informationen im „Eigenschaften“-Dialogfeld kann auch über das Kontextmenü...
Seite 55: Das Menü „Bearbeiten
Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Exit (Beenden) . Wählen Sie Exit (Beenden), um das Tool zu verlassen. Sie werden aufgefordert die Datei zu speichern, wenn nicht gespeicherte Änderungen vorhanden sind. Das Menü „Bearbeiten“ Das Bearbeiten-Menü enthält die folgenden Optionen: Add Item (Element hinzufügen) .
Seite 56: Das Ansicht-Menü
Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Abbildung 10. Das Dialogfeld „Suche“ Das vorstehende Beispiel zeigt eine Suche nach allen Objekten, die im Objekttyp Area mit dem Buchstaben „a“ beginnen. Das Ergebnis wird in der Liste auf der rechten Seite angezeigt.
Seite 57 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Abbildung 11. Das Dialogfeld „Differenzen - Gesamtes Archiv Bei dem Starten aus dem Kontextmenü (siehe Abbildung 12) ist es möglich die Unterschiede zwischen dem gewählten Aspekt/Objekt und einem anderen Aspekt/Objekt im aktuellen Archiv, einem anderen Archiv oder im System zu sehen. Abbildung 12.
Seite 58 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Auswahl der anzuzeigenden Unterschiede wird der Setup-Dialog Möglichkeiten für die Auswahl des Vergleichs enthalten. 3BSE046784-600 B...
Seite 59 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Wenn Sie zum Beispiel einen einzelnen Aspekt gewählt hatten, wird im Dialogfeld „Difference setup“ der entsprechende Aspekt im aktuell verbundenen System ausgewählt. Wenn Sie ein einzelnes Objekt gewählt hatten, wählt der Dialog das entsprechende Objekt aus dem aktuell geöffneten System aus.
Seite 60 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Abbildung 14. Anzeige von Differenzen - Einstellungen Nachdem die richtigen Einstellungen für den Bericht vorgenommen wurden, wählen Sie Finish (Fertig stellen). Der Differenzbericht wird angezeigt. Der Dialog kann das Ergebnis auf zwei verschiedene Arten anzeigen: die normale Strukturansicht, wie in Abbildung 15 oder als Liste wie in...
Seite 61 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Abbildung 16. Differenzbericht - Listenansicht Die Symbolleiste enthält zwei Schaltflächen für jede Differenzart. Jede Differenzart kann durch Drücken/Lösen der entsprechenden Schaltfläche umgeschaltet werden. Added - (Hinzugefügt) Das Element ist nur in der Quelle vorhanden und durch Importieren wird es dem Ziel hinzugefügt.
Seite 62 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs 3BSE046784-600 B...
Seite 63 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Durch Doppelklicken auf einen Aspekt können die Aspekt-Details für Quellen- und Zielaspekt angezeigt werden. Durch Doppelklicken auf einen Aspekt wird das Dialogfeld „Aspect Details“ in Abbildung 17 angezeigt. Abbildung 17. Aspekt-Details Der Differenz-Report kann in einer Datei gespeichert werden.
Seite 64 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Aus dem Kontextmenü heraus können Nachrichten gelöscht, gedruckt oder gespeichert werden. Bei einigen Nachrichtenarten ist es möglich, aus dem Nachrichten-Kontextmenü zum eigentlichen Aspekt oder Objekt zu navigieren. Dazu wählen Sie im Kontextmenü Goto Aspect/Object (Aspekt/Objekt öffnen). Die Nachrichten können nach Status gefiltert werden, so dass zum Beispiel nur Warnungen und Fehler angezeigt werden.
Seite 65 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs 3BSE046784-600 B...
Seite 66: Details
Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Wenn eine Archivdatei beispielsweise eine spezifische Systemerweiterung benötigt und diese Systemerweiterung nicht im System geladen ist, wird eine Warnung angezeigt, weil sich dies nachteilig auf den Import von Objekten und Aspekten in dieses System auswirken kann Wenn eine Einheit einen Aspekt enthält, der sich auf einen Aspekt in einer anderen Einheit bezieht, wird diese Einheit in der Abhängigkeit-Ansicht...
Seite 67 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs 3BSE046784-600 B...
Seite 68 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Aspekt-Details. Wenn Sie erweiterte Informationen für einen oder mehrere Aspekte wünschen, markieren Sie diese/n, klicken Sie mit der rechten Maustaste und wählen Sie im Kontextmenü Details. Im Dialog„Aspect Details“ werden Informationen zum Aspekt angezeigt. Siehe Abbildung Abbildung 21.
Seite 69 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Der Wiederherstellungspfad enthält Informationen zum Speicherort des Objektes während des Exports. Er wird durch eine Liste von Strukturknoten dargestellt. 3BSE046784-600 B...
Seite 70: Das Menü „Tools
Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Der Bereich Restore Path (Wiederherstellungspfad) enthält die GUIDs aus den Strukturknoten (<object-id>: <aspect-id>). Der Bereich Translated Restore Path (Übersetzter Wiederherstellungspfad) enthält ebenfalls den Wiederherstellungspfad, jedoch übersetzt in das gewählte System. Die Informationen im Dialog „Objekt-Details“...
Seite 71 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs Abbildung 24. Präsentationsoptionen • Add Options - (Optionen hinzufügen) steuert das Verhalten des Import/Export- Tools, wenn Elemente dem Import/Export-Archiv mithilfe von Drag-and-Drop oder über die Schaltfläche Add (Hinzufügen) hinzugefügt werden. 3BSE046784-600 B...
Seite 72 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Abbildung 25. Hinzufügen-Optionen Wenn das Kontrollkästchen Include Dependencies (Abhängigkeiten einschließen) gewählt wird, fügt das Tool die markierten Elemente in der Reihenfolge der Abhängigkeit hinzu. Wenn das Kontrollkästchen Include Children (Kinder einschließen) gewählt wird, fügt das Tool die markierten untergeordneten Elemente des Objektes hinzu.
Seite 73 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs • Import Options - (Import-Optionen) steuert das standardmäßige Verhalten des Import/Export-Tools, wenn Elemente in ein System importiert werden. Abbildung 26. Import-Optionen Der Bereich Import Detail hat vier Kontrollkästchen: Wenn das Kontrollkästchen Include Dependencies (Abhängigkeiten einschließen) gewählt wird, importiert das Tool die markierten Elemente in den Ordner „Dependency“...
Seite 74 Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs No (Nein) - Alte Daten niemals mit neuen Daten überschreiben und niemals nachfragen, ob vorhandene Daten überschrieben werden sollen. Prompt if Different (Eingabeaufforderung bei Abweichung) - Benutzer zur Eingabe auffordern, wenn die neuen Daten sich von den vorhandenen Daten unterscheiden.
Seite 75 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs 3BSE046784-600 B...
Seite 76: Das Menü „Actions" (Aktionen)
Das Hauptmenü, die Symbolleiste und die Kapitel 5 Import/Export Kontextmenüs Beachten Sie, dass dieser Vorgang nicht mit dem Import von Objekten oder Aspekten identisch ist. Es wird eine Kopie des Objektes oder Aspekts erstellt. Abbildung 27. Allgemeine Optionen Das Menü „Actions“ (Aktionen) Das Menü...
Seite 77 Kapitel 5 Import/Export Das Hauptmenü, die Symbolleiste und die Kontextmenüs • Importelemente Abbildung 28. Das Dialogfeld „Importelemente“ Wählen Sie aus dem Dropdown-Menü Import to System (In System importieren) das zu importierende System aus. Die Umgebung wählen Sie aus dem Dropdown-Menü Environment (Umgebung) aus. Im Import-Bereich können die Systeme ausgewählt werden, in die importiert werden soll.
Seite 78: Das Menü „Help" (Hilfe)
Detailed Difference Report (Detaillierter Kapitel 5 Import/Export Differenzbericht) Wenn eine Einheit importiert wird, werden alle zusätzlichen Objekte und/oder Aspekte im System gelöscht. Sollte die Archivdatei eine Einheit mit einer oder mehreren Untereinheiten enthalten, ersetzt/überschreibt der Import den Inhalt der Archivdatei. Untereinheiten, die nur im System, jedoch nicht in der Archivdatei vorhanden sind, werden in der Struktur zusammengeführt.
Seite 79 Kapitel 5 Import/Export Detailed Difference Report (Detaillierter Differenzbericht) Der detaillierte Differenzbericht nutzt die *.afw-Datei für den Abgleich der Archivdatei mit der aktuellen Systemkonfiguration. Verzeichnisbauma nsicht Textan sicht Abbildung 29. Detaillierter Differenzbericht Nachstehend werden die unterschiedlichen Datenansichten im detaillierten Differenzbericht dargestellt: Verzeichnisbaumansicht: Eine Übersicht der Differenzen im Funktionsdiagramm wird in einer Baumansicht angezeigt.
Seite 80: Vorteile Des Detaillierten Differenzberichts
Detailed Difference Report (Detaillierter Kapitel 5 Import/Export Differenzbericht) Textansicht: Durch Auswahl individueller Komponenten aus der Verzeichnisbaumansicht werden detaillierte Differenzen angezeigt. Zum Beispiel: Aspekt-Eigenschaften, wie DFO, Aspekt-Objekte. Für die Ablauflogik zeigt die Textansicht die gesamten Differenzen von Sequenzen an. Der Differenzdetailbericht zeigt detaillierte Informationen zu Konfigurationsänderungen in: •...
Seite 81: Zusatzinformationen
Virhe. Määritä Aloitus-välilehdessä Заголовок Virhe. Määritä Aloitus-välilehdessä Заголовок 1;H1, jota haluat käyttää 2;H2, jota haluat käyttää tähän kirjoitettavaan tähän kirjoitettavaan tekstiin. tekstiin. Zusatzinformationen Aktualisierung von Dateien Die Anwendung unterstützt alte Dateiformate über ein Konvertierungsschema, das während des Ladens einer Datei ausgeführt wird. Abhängigkeiten Das Import/Export-Tool berücksichtigt Abhängigkeiten.
Seite 82 Abhängigkeiten Kapitel 5 Import/Export selbst zu bestimmen, weil die Vorgehensweise auch von der Leistung der verfügbaren Hardware abhängig. 3BSE046784-600 B...
Seite 83 Kapitel 5 Import/Export Abhängigkeiten • Verteilung von abhängigen Daten. Werden abhängige Bibliotheken separat als Systemerweiterungen verteilt oder müssen sie eingeschlossen werden? • Relevanz von abhängigen Daten. Sollten alle Daten eingeschlossen werden oder sollten abhängige Daten selektiv vom Benutzer eingeschlossen werden? Zum Beispiel: Die Bibliothek könnte bereits aus einem anderen Grund im Zielsystem vorhanden sein, deshalb muss nur das Control-Projekt exportiert werden.
Seite 84 Abhängigkeiten Kapitel 5 Import/Export Sequenzieller Engineering Workflow . Engineering-Tasks werden nacheinander im Engineering-System verarbeitet. Sobald ein Engineering Task abgeschlossen ist und an das Produktionssystem geliefert wurde, startet der nächste Engineering Task. Zu erledigende Arbeit Engineering Task Engineering Task Engineering Task Engineering Task Engineering Task A-Team...
Seite 85 Kapitel 5 Import/Export Abhängigkeiten Abbildung 31. Das Dialogfeld „Elemente hinzufügen“ Vor dem Speichern prüft das Team, dass keine irrelevanten Objekte oder Aspekte in den Export eingeschlossen wurden. Siehe Abbildung Abbildung 32. Das Import/Export-Tool Die *.afw-Datei wird in das Produktionssystem verschoben und importiert. 3BSE046784-600 B...
Seite 86 Abhängigkeiten Kapitel 5 Import/Export Paralleler Engineering Workflow . Mehrere Ingenieure arbeiten parallel an unterschiedlichen Aufgaben (Tasks) im Engineering System. Eine fertige Engineering-Aufgabe wird an das Produktionssystem geliefert, während die anderen Engineering Tasks noch ausgeführt werden. Zu erledigende Arbeit Engineering Task Engineering Task Engineering Task Engineering Task...
Seite 87 Kapitel 5 Import/Export Abhängigkeiten Das A-Team nimmt Änderungen an der A-Anwendung vor. Das A-Team exportiert die Anwendung durch Ablegen im Import/Export-Tool. In diesem Fall ist dem Team bekannt, dass das B-Team an der anderen Anwendung im selben Projekt arbeitet. Es weiß auch, dass die Arbeit noch nicht abgeschlossen ist und deshalb ist es wichtig, dass keine B-spezifischen Änderungen in den Export eingeschlossen werden.
Seite 88 Abhängigkeiten Kapitel 5 Import/Export 3BSE046784-600 B...
Seite 89: Audit Trail
Kapitel 5 Import/Export Audit Trail Allerdings modifiziert das B-Team das Projekt und weil es bereits im Produktionssystem vorhanden ist wird es nicht in die *.afw-Datei eingeschlossen. Das A-Team klickt auf „Speichern“, um die *.afw-Datei zu erzeugen. Abbildung 36. Das Import/Export-Tool Die *.afw-Datei wird an das Produktionssystem geliefert und importiert.
Seite 90 Starten Sie den Device Library-Assistenten: ABB Start Menu > ABB Industrial IT 800xA > Device Mgmt > Device Library Wizard. Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*). Wählen Sie Extract Device Types > Extract Device Types via Manual Selection (Gerätetypen extrahieren >...
Seite 91 Kapitel 5 Import/Export Import/Export von Feldbus-bezogenen Strukturen Wählen Sie im Durchsuchen-Dialog alle in Schritt 4 aufgeführten oder gedruckten Feldgeräte-Typen für ein bestimmtes Feldbusprotokoll aus. Starten Sie dann die Extrahierung. Der Dateiname des entsprechenden Gerätetyp-Objektes und der im Device Library-Assistent angezeigte Name können im Dokument DLW Mapping Table (2PAA101821*) auf den 800xA Device Library DVDs gesucht werden.
Seite 92: Foundation Feldbus
Wiederholen Sie die Extraktionsschritte für jedes verwendete Feldbus- Protokoll. Möglicherweise enthalten die DVDs nicht alle erforderlichen Gerätetypen. Fehlende Gerätetypen müssen über ABB SolutionsBank (http://solutionsbank.abb.com) heruntergeladen werden. Navigieren Sie zurück zum Hauptfenster des Device Library-Assistenten. Wählen Sie Device Type Administration (Gerätetyp Administration).
Seite 93: Profibus
PROFIBUS-Gerätetypen sind im in System als Hardware-Bibliotheken (HWLibs) eingeschlossen und verfügbar. Eine PROFIBUS Hardwarebibliothek für einen spezifischen Gerätetyp, er von ABB geliefert und über den Device Library-Assistent installiert wird, enthält eine „Basic Library“ (Basisbibliothek) und so genannte Extension Libraries (Erweiterungsbibliotheken). Extension Libraries können modifiziert werden.
Seite 94: Hart
Kapitel 5 Import/Export Strukturen Export des Control-Projektes mit dem Import/Export-Tool mit den PROFIBUS Gerätetypinstanzen aus der Control-Struktur ABB empfiehlt den Export der Einheit „Control Project“ für PROFIBUS ohne Abhängigkeiten (weitere Hinweis siehe Abhängigkeiten ). Durch den Einschluss von Abhängigkeiten werden zusätzliche Systemstrukturen und Verweise exportiert, wodurch riesige Dateien erzeugt werden.
Seite 95: Plc Controller-Typobjekte Mit Abhängigkeiten
Kapitel 5 Import/Export Information Management Export der Control-Projekteigenschaft mithilfe des Import/Export-Tools mit HART-Gerätetypinstanzen aus der Control-Struktur. Wichtig: Schließen Sie die Abhängigkeiten ein, wenn die HART-Gerätetypobjekte (oder eines der den Eigenschaften untergeordneten Objekte) vom Benutzer modifiziert wurden. Schließen Sie die Abhängigkeiten nicht ein, wenn die HART- Gerätetypobjekte (oder eines der den Eigenschaften untergeordneten Objekte) nicht vom Benutzer modifiziert wurden.
Seite 96 Information Management Kapitel 5 Import/Export Protokollsätzen und Archivgruppen zu exportieren und importieren, wenn die Archivgruppen referenziert werden: 3BSE046784-600 B...
Seite 97: Vorsicht Beim Import/Export Von Aspekten
Kapitel 5 Import/Export Vorsicht beim Import/Export von Aspekten Den Protokollsatz (-sätze) und Archivgruppe(n) in ihre eigene Exportdatei exportieren. Die Protokollkonfiguration, die die Protokollvorlage abruft, als Abhängigkeit exportieren. Den Protokollsatz (-sätze) und Archivgruppe(n) importieren. Die Protokollvorlage importieren. Auf der Protokollvorlage für das IM-Protokoll (Registerkarte „IM Definition): Den Protokollsatz auswählen, wenn er auf dem vorherigen Knoten gesetzt war.
Seite 98 Vorsicht beim Import/Export von Aspekten Kapitel 5 Import/Export Das bedeutet, dass die gesamte Objektstruktur exportiert werden muss, wenn auch nicht notwendigerweise in der gleichen *.afw-Datei. 3BSE046784-600 B...
Seite 99: Fehler Und Konflikte Lösen
Kapitel 5 Import/Export Fehler und Konflikte lösen. Wenn ein Grafikelement in ein anderes System exportiert wird, ist es wichtig, dass die Systeme über die gleichen logischen Farbdefinitionen verfügen. Fehler und Konflikte lösen. Während des Imports müssen Sie gegebenenfalls entscheiden, ob der Importvorgang fortgesetzt werden kann.
Seite 100 Fehler und Konflikte lösen. Kapitel 5 Import/Export Abbildung 38. Das Dialogfeld „Objekt ersetzen" Jede getroffene Entscheidung wird protokolliert und kann im Nachrichtenfenster angezeigt werden (siehe Nachrichten). Wenn Sie versuchen, einen Aspekt mit fehlender Aspektkategorie in das Zielsystem zu importieren, wird der Dialog „Skip & Continue/Cancel“ (Überspringen & Weiter/Abbrechen) angezeigt.
Seite 101 Kapitel 5 Import/Export Fehler und Konflikte lösen. 3BSE046784-600 B...
Seite 102: Abschnitt 6 Sicherung Und Wiederherstellung
Abschnitt 6 Sicherung und Wiederherstellung Einleitung In diesem Abschnitt werden die Verfahren für die Sicherung und Wiederherstellung eines kompletten 808xA 6.0-Systems (einschließlich aller Funktionsbereichsinformationen) beschrieben. Abbildung 39 ist ein Flussdiagramm, das die erforderlichen Schritte für die Sicherung und Wiederherstellung von 800xA erläutert.
Seite 103: Vorsichtshinweise
Abschnitt 6 Sicherung und Wiederherstellung Vorsichtshinweise • Verwenden Sie das 800xA „Backup und Restore“-Dienstprogramm, um das Aspect-Verzeichnis und andere 800xA-Systeminformationen zu sichern. SICHERN WIEDERHE RSTELLEN START START SYSTEM 800XA ASSET- 800XA FÜR DCI 800XA FÜR WIEDERHERSTE OPTIMIERUNG SICHERN HARMONY LLEN SICHERN...
Seite 104 Vorsichtshinweise Abschnitt 6 Sicherung und Wiederherstellung Mithilfe dieser Dienstprogramme lässt sich auch eine begrenzte Anzahl von Hardware-Fehlern ausgleichen. Es ist wichtig, die Grenzen in Zusammenhang mit diesen Dienstprogrammen zu verstehen. In einigen Fällen (z.B. beschädigte Daten, beschädigte Software oder Datenträgerfehler) können diese Dienstprogramme nützlich sein. In anderen Fällen (z.B.
Seite 105: Abschnitt 6 Sicherung Und Wiederherstellung
Sie das Runtime Asset Monitor-Datenverzeichnis (DeviceRunTimeMSLogicStore) auf einem sicheren Medium. Dieses Verzeichnis befindet sich im folgenden Verzeichnis: ...\Program Files(x86)\ABB Industrial IT\Optimize IT\Asset Optimization\AssetMonitorEnvironment\Bin Wenn XY Profile Deviation Asset Monitors im System verwendet werden, speichern Sie das XY Profile Deviation Asset Monitor-Datenverzeichnis (XY_Reference_Profiles) auf einem sicheren Medium.
Seite 106 Asset Optimization Abschnitt 6 Sicherung und Wiederherstellung beispielsweise {F9C150F5-2929-4A12-BC28- E00ED6DB1585}{B925E77F-2A82-41C6-A981- FAB4386D5701}. 3BSE046784-600 B...
Seite 107 Maximo-Praktiken für die Sicherung des Maximo- Systems. Die MxDef-Dateien bieten die Zuordnung zwischen der 800xA- Systemumgebung und dem Maximo-System. Wenn die MxDef-Dateien gemäß den Anleitungen in System 800xA Asset Optimization Konfiguration (3BUA000118*) angepasst wurden, sichern Sie die angepassten MxDef-Dateien auf einem sicheren Medium. 3BSE046784-600 B...
Seite 108 SAP/PM-Praktiken. Die SAPPMDef-Dateien bieten die Zuordnung zwischen der 800xA- Systemumgebung und dem SAP/PM-System. Wenn die Dateien gemäß den Anleitungen in System 800xA Asset Optimization Konfiguration (3BUA000118*) angepasst wurden, sichern Sie die angepassten SAPDef- Dateien auf einem sicheren Medium Die angepassten SAPPMDef-Dateien für SAP Version 4.7 sind hier abgelegt: ...\Program Files(x86)\ABB Industrial IT\Optimize...
Seite 109 Abschnitt 6 Sicherung und Wiederherstellung Asset Optimization AOSAPModel.xml gesichert werden. Sichern Sie die AOSAPModel.xml- Datei an einem sicheren Ort. Die Modelldatei ist hier abgelegt: 3BSE046784-600 B...
Seite 110: Pc, Network And Software Monitoring (Pnsm)
PC, Network and Software Monitoring (PNSM) Abschnitt 6 Sicherung und Wiederherstellung ...\Program Files(x86)\ABB Industrial IT\ Optimize IT\Asset Optimization\AOECSConnector \ECSDefinitions Die ausstehenden Fehlerberichte im System sind in der folgenden Verzeichnisstruktur verfügbar. Sichern Sie den gesamten OptaoACDs-Ordner: <<Installationslaufwerk>>:\OperateITData\OptaoACDs Erneute Konfiguration der DMS Calibration Integration basierend auf einer technischen Lösung.
Seite 111 Abschnitt 6 Sicherung und Wiederherstellung SMS- und E-Mail-Nachrichten Tabelle 2. SMS- und E-Mail-Nachrichten GSM Hardware-Setup-Arbeitsblatt. Element Einstellung/Wert Spooler-Einstellungen Postausgang-Spooler aktivieren Aktiviert (aktivieren und aktiviert lassen) Posteingang-Spooler aktivieren Aktiviert (aktivieren und aktiviert lassen) Intervall für die Überprüfung eingehender Wert: _____ Sekunden Minuten (Kreis 1) Nachrichten Anschlusseinstellungen COM-Port...
Seite 112 SMS- und E-Mail-Nachrichten Abschnitt 6 Sicherung und Wiederherstellung 3BSE046784-600 B...
Seite 113: Plc Connect
System 800xA PLC Connect Configuration (3BSE035041*), Wenn die PLC Connect Communication Server Pre-Treatment-Funktion in der Anwendung verwendet wird (für weitere Informationen siehe System 800xA PLC Connect Konfiguration (3BSE035041*)), sichern Sie die Dateien PreTreat2.dll und PreTreat3.dll. Pretreat2.dll und PreTreat3.dll sind im Ordner...
Seite 114 PLC Connect Abschnitt 6 Sicherung und Wiederherstellung \ABB Industrial IT\Operate IT\PLC Connect\Bin auf dem PLC Connect Connectivity Server abgelegt. Der Pfad ist der Standardspeicherort dieser Dateien. Falls sie an einen anderen Ort verschoben wurden, stellen Sie eine Sicherung von diesem Ort her.
Seite 115: 800Xa Für Ac 100
Stellen Sie eine Sicherung der VB-Anwendungsprojekte für PreTreat2.dll und PreTreat3.dll her. Wenn die Event Server Pre Treatment-Funktion in der Anwendung verwendet wird (für weitere Informationen siehe System 800xA PLC Connect Konfiguration (3BSE035041*)), sichern Sie die Datei PreEvent.dll. PreEvent.dll ist im Ordner \ABB Industrial IT\Operate IT\PLC Connect\Bin auf dem PLC Connect Connectivity Server abgelegt.

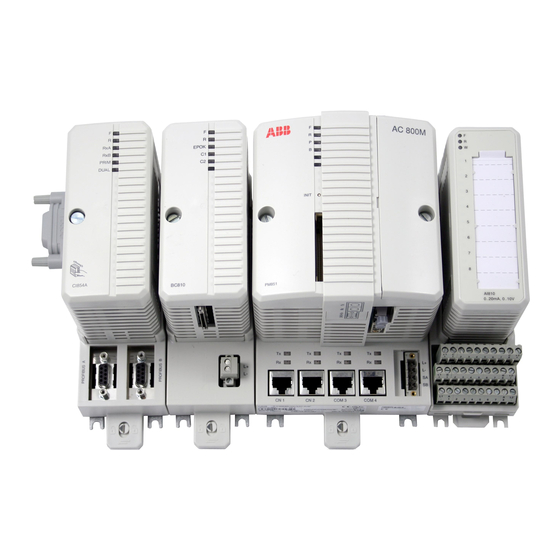

Seite 116: 800Xa Für Ac 800M
800xA für AC 800M Abschnitt 6 Sicherung und Wiederherstellung Die redundanten Kabelüberwachungseinstellungen MB300, Netzwerkadresse, REVERSED_SYNCH_MODE und PU410 für die RTA-Platine im RTA Board Control-Aspekt müssen für die Neukonfiguration dokumentiert werden. Wenn die Konfiguration für Alarm und Event oder Datenzugriff auf den Connectivity Servern vorgenommen wird, sichern Sie die Dateien AdvDsMasterAdapter.csv und AdvMbAeOPCServer.csv im Installationspfad>\bin.
Seite 117 Abschnitt 6 Sicherung und Wiederherstellung 800xA für AC 870P/Melody umbenannt/gelöscht werden. Die ursprüngliche im Windows Server- Betriebssystem erzeugte Protokolldatei berücksichtigt den temporären Verzeichnisort. 3BSE046784-600 B...
Seite 118 Upgrade. Access (Zugriff) Auf diese Funktion greifen Sie im ConfigServer-Knoten unter ABB Start Menu > ABB Industrial IT 800xA > 800xA for AC 870P Melody > Configuration zu. Weitere Informationen zum ABB Start-Menü siehe System 800xA Tools (2PAA101888*).
Seite 119 Verwenden Sie das 800xA für AC 870P/Melody Config-Sicherungs-/Backup- Dienstprogramm, um die Melody ConfigServer-Datenbank zu sichern. Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > 800xA for AC 870P Melody > Configuration > Backup Configuration Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*).
Seite 120 800xA für AC 870P/Melody Abschnitt 6 Sicherung und Wiederherstellung 3BSE046784-600 B...
Seite 121: Charge (Batch)
Abschnitt 6 Sicherung und Wiederherstellung 800xA für MOD 300 Die manuelle Aktivierung der Schaltfläche Backup initiiert die Sicherung der SQL-Datenbank. Für jede Datei wird nur eine einzige Sicherung gespeichert. Eine bereits existierende Sicherungsdatei wird überschrieben. Klicken Sie nach Abschluss der auf Exit (Beenden). Charge (Batch) Dieser Abschnitt muss nur beachtet werden, wenn die Chargenverarbeitung (Batch) mit 800xA für AC 870P/Melody verwendet wird.
Seite 122 800xA für DCI Abschnitt 6 Sicherung und Wiederherstellung Sichern Sie die Composer CTK-Konfiguration mit dem standardmäßigen Wiederherstellungstool. 3BSE046784-600 B...
Seite 123: Information Management
Abschnitt 6 Sicherung und Wiederherstellung Information Management Speichern Sie das Verzeichnis extern ../ctk/800xATagLists mit dem Windows Explorer. Information Management Das folgende Verfahren kann angewendet werden, um alle Informationen in Bezug auf die Information Management-Software zu sichern: Die Information Management-Software umfasst: •...
Seite 124 Information Management Abschnitt 6 Sicherung und Wiederherstellung den folgenden Schritten wird die Sicherung eines Information Management 800xA- Serverknotens erläutert. Die Schritte für die Sicherung der anderen Knotentypen verweisen auf das Serversicherungsverfahren. 3BSE046784-600 B...
Seite 125: Sicherung Von Information Management Server
Das Verfahren kann mit dem pasgui-Befehl im Dialogfeld „Run“ (Ausführen) ausgeführt werden. Treffen Sie die folgende Auswahl über die Windows Taskleiste: ABB Start Menu > ABB Industrial IT 800xA > PAS Management > PAS Control Weitere Informationen zum ABB Start-Menü siehe System 800xA Tools (2PAA101888*).
Seite 126 Information Management Abschnitt 6 Sicherung und Wiederherstellung Abbildung 40. Einrichtung der Wiederherstellung Vergewissern Sie sich, dass die Option „Only Generate Aspect Definition File“ (Nur Aspect-Definitionsdatei erstellen) deaktiviert ist. Klicken Sie auf Next (Weiter). Das HsBAR-Ausgabefenster wird angezeigt. Aktivieren Sie die Option „Automatically Close Upon Completion“ (Nach Fertigstellung automatisch schließen).
Seite 127 Abschnitt 6 Sicherung und Wiederherstellung Information Management 2) Erneute Ausführung des Backup-Dienstprogramms. 3BSE046784-600 B...
Seite 128 Verwenden Sie PAS, um alle Information Management-Prozesse zu stoppen und informieren Sie den IT History-Dienstanbieter für diesen Knoten. Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > Information Mgmt > History > IM Backup and Restore. Nicht-Information Management-Serverknoten Für alle Knoten, die installiert sind und die für die Verwendung von Desktop...
Seite 129 Abschnitt 6 Sicherung und Wiederherstellung Information Management nach dem Abschluss des Sicherungsprozesses alle anwendungsspezifischen Dateien auf dem Knoten gesichert werden. Die Backup-Datei enthält: 3BSE046784-600 B...
Seite 130: Process Engineering Tool-Integration
Accelerator-Dateien (*.acc) sowie die Konfigurationsdateien (*.pcf und *.fcf). 800xA für IEC 61850 Sicherungen für die IEC 61850 CET OPC-Serverprojekte herstellen. Siehe Abschnitt 6 in System 800xA IEC 61850 Konfiguration (9ARD171387*) für den Export von CET, OPC-Serverprojekten. Der Umgang mit IET/CCT- und PCM 600-Projekten wird nicht beschrieben, weil es um sich externe Tools für den IEC 61850-Workflow handelt.
Seite 131 Abschnitt 6 Sicherung und Wiederherstellung Basic History Service-Daten Erzeugen Sie ein „Basic History Backup“-Objekt. Siehe das Beispiel in der nachstehenden Abbildung Abbildung 41. Das Objekt „Basic History Backup“ 3BSE046784-600 B...
Seite 132 Basic History Service-Daten Abschnitt 6 Sicherung und Wiederherstellung Markieren Sie das erstellte Objekt und dessen Backup Definition-Aspekt. Es hat drei Registerkarten: Scope (Umfang), Storage (Speicherung) und Start Backup (Wiederherstellung starten). Siehe Abbildung Abbildung 42. Die Registerkarte „Umfang“ Wählen Sie External Services (Externe Dienste) im Dropdown-Menü Backup Type (Sicherungstyp).
Seite 133 Abschnitt 6 Sicherung und Wiederherstellung Basic History Service-Daten Abbildung 43. Die Registerkarte „Speicherung“ Öffnen Sie die Registerkarte Summary and Start Backup (Zusammenfassung und Sicherung starten). Klicken Sie auf die Schaltfläche Start Backup (Sicherung starten). Siehe die nachstehende Abbildung Abbildung 44. Die Registerkarte „Zusammenfassung und Sicherung starten“ 3BSE046784-600 B...
Seite 134 Basic History Service-Daten Abschnitt 6 Sicherung und Wiederherstellung 3BSE046784-600 B...
Seite 135: 800Xa Systemsicherung
800xA Systemsicherung Das Backup/Restore-Dienstprogramm unterstützt manuelle und geplante Sicherungen der 800xA-Systeminformationen. Für geplante Sicherungen muss der ABB Inform IT Scheduler installiert sein. Anforderungen Alle Systemerweiterungen, die ein Bestandteil des Systems sind, müssen installiert und dem Knoten hinzugefügt werden, auf dem die Sicherung ausgeführt wird (im Allgemeinen der Prime Aspect Server-Knoten).
Seite 136 Anforderungen Abschnitt 6 Sicherung und Wiederherstellung lediglich die aktuelle Version jedes Aspekts in die Sicherung eingeschlossen, das heißt, dass der gesamte Versionsverlauf entfernt wird. 3BSE046784-600 B...
Seite 137: Verfahren
Abschnitt 6 Sicherung und Wiederherstellung Verfahren Verfahren Die folgenden Schritte erläutern das Verfahren für die 800xA-Systemsicherung. Weitere Informationen finden Sie unter Herstellung einer vollständigen Sicherung auf Seite 121. Erstellen Sie ein Full Backup Definition-Objekt in der Wartungsstruktur und konfigurieren Sie die Registerkarten „Scope“ (Umfang) und „Storage“...
Seite 138: Verfahren
Wenn der Knoten ein IM-Server ist, starten Sie „pasgui“ aus der Eingabeaufforderung Run (Ausführen) und stoppen alle IM-Dienste. Starte Sie dann „services.msc“ aus der Eingabeaufforderung Run (Ausführen) und ändern Sie den ABB Process Administration-Dienst zu „Manual“ (manuell). Stoppen Sie den Dienst. Im Konfigurations-Assistent stoppen Sie den Server mit „Stop Server“...
Seite 139 Abschnitt 6 Sicherung und Wiederherstellung Verfahren Starten Sie den Knoten neu. Starten Sie das Wiederherstellungsverfahren auf dem Knoten, der gesichert wurde. Überprüfen Sie die Protokolldatei auf Meldungen. Informationen zum Umgang mit möglichen Warnungen oder Fehlermeldungen finden Sie unter Herstellung einer vollständigen Sicherung auf Seite 121.
Seite 140: Spezifische Informationen Zur Funktion „Recover" (Wiederherstellen)
Starten Sie jeden Knoten nachdem er sich mit dem System verbunden hat. Wenn der Knoten ein IM-Server ist, starten Sie „services.msc aus der Eingabeaufforderung Run (Ausführen). Ändern Sie den ABB Process Administration-Dienst zu „Automatic“ (Automatisch) und starten Sie den Dienst.
Seite 141 Abschnitt 6 Sicherung und Wiederherstellung Verfahren Spezifische Informationen zu bestimmten Funktionsbereichen, die während der Sicherung eines 800xA-Systems gesichert wurden, können mithilfe der Informationen in den folgenden Unterabschnitten wiederhergestellt werden. 3BSE046784-600 B...
Seite 142: Geräteverwaltung Und Feldbus
• Application Server. • Clients. Starten Sie den Device Library-Assistenten: ABB Start Menu > Device Mgmt > Device Library Wizard (ABB Startmenü > Geräteverwaltung > Device Library Assistent). oder wählen Sie das Symbol „Device Library Wizard“ (Gerätebeschreibungsassistent) auf dem Desktop.
Seite 143 Abschnitt 6 Sicherung und Wiederherstellung Geräteverwaltung und Feldbus 3BSE046784-600 B...
Seite 144 Geräteverwaltung und Feldbus Abschnitt 6 Sicherung und Wiederherstellung Abbildung 46. Option „Assistent für die Systemwiederherstellung“ Klicken Sie auf Next (Weiter). Wählen Sie, ob der Systemknoten formatiert wurde oder nicht und klicken Sie auf Next (Weiter). Wenn der Systemknoten nicht formatiert wurde, sind keine weiteren Schritte erforderlich und der Device Library-Assistent navigiert automatisch zu seinem Hauptfenster.
Seite 145 Abschnitt 6 Sicherung und Wiederherstellung Geräteverwaltung und Feldbus DVD vorhanden sind, werden auf der Registerkarte „Extract“ (Extrahieren) des Device Library-Assistent angezeigt (Abbildung 47). 3BSE046784-600 B...
Seite 146 Wenn die Device Library-DVD nicht alle Gerätetypen enthalten sollten, die in der vorherigen Systemversion verwendet wurden, müssen die fehlenden Geräte über ABB SolutionsBank heruntergeladen werden (http://solutionsbank.abb.com). Der Assistent kann nur fortgesetzt werden, nachdem alle Gerätetypen erfolgreich extrahiert wurden.
Seite 147: Asset Optimization
Abschnitt 6 Sicherung und Wiederherstellung Asset Optimization 10. Nach der erfolgreichen Extraktion müssen die Gerätetypen neu auf dem Systemknoten installiert werden. Klicken Sie auf Next (Weiter) (Abbildung 48). Abbildung 48. Gerätetypen installieren 11. Befolgen Sie für den Abschluss der Installation den Anweisungen des Assistenten.
Seite 148 Wenn Runtime Asset Monitore im System verwendet werden, stellen Sie das Runtime Asset Monitors-Datenverzeichnis (DeviceRunTimeMSLogicStore) wieder her. Dieses Verzeichnis muss im folgenden Verzeichnis wiederhergestellt werden: ...\Program Files(x86)\ABB Industrial IT\Optimize IT\Asset Optimization\AssetMonitorEnvironment\Bin Die gespeicherten Daten enthalten die Runtime Asset Monitor-Daten zum Zeitpunkt der Sicherung. Verwenden Sie die Runtime Asset Monitor-Faceplate, um die Asset-Monitore, in dem Sie deren kumulierter Runtime die verloren Zeit oder andere bekannte Werte auf Basis anderer Datensätze hinzufügen.
Seite 149 Wenn das Maximo-Modell angepasst wurde, stellen Sie die AOMaximoModel.xml am folgenden Ort wieder her: ...\Program Files(x86)\ABB Industrial IT\Optimize IT\Asset Optimization\AOECSConnector \ECSDefinitions Weitere Information zu MxDef-Files finden Sie unter System 800xA Asset Optimization Konfiguration (3BUA000118*). Stellen Sie sicher, dass die ABB Maximo Connectivity-Systemerweiterung geladen ist.
Seite 150 Asset Optimization Abschnitt 6 Sicherung und Wiederherstellung Konfiguration der ECS-Software Weitere Informationen zur ECS- Konfiguration finden Sie in System 800xA Asset Optimization Konfiguration (3BUA000118*). 3BSE046784-600 B...
Seite 151 (angenommen, das Standardverzeichnis wäre während der Asset Optimization-Installation gewählt worden): ...\Program Files(x86)\ABB Industrial IT\Optimize IT\Asset Optimization\AOECSConnector\SAPPMDef\CustomDef Weitere Information zu SAPDef-Files finden Sie unter System 800xA Asset Optimization Konfiguration (3BUA000118*). Wenn das SAP-Modell angepasst wurde, stellen Sie die AOSAPModel.xml-Datei am folgenden Ort wieder her: ...\Program Files(x86)\ABB Industrial IT\Optimize...
Seite 152: Pc, Network And Software Monitoring (Pnsm)
Sie die gesicherten Daten von dem sicheren Medium in die folgenden Verzeichnisse (angenommen, das Standardverzeichnis wäre während der Installation ausgewählt worden): ...\Program Files(x86)\ABB Industrial IT\Optimize IT\ PC, Network and Software Monitoring\bin\Configuration\ Scripts\User ...\Program Files(x86)\ABB Industrial IT\Optimize IT\...
Seite 153 Der InstallShield-Assistent für PLC Connect wird angezeigt. Ziehen Sie System 800xA Installation and Upgrade Getting Started (2PAA111708*) hinzu und installieren Sie die gewünschten Funktionen. Wenn die IEC 60870-Funktion installiert ist, siehe System 800xA PLC Connect Configuration (3BSE035041*). Laden Sie die gesicherte IEC-Konfiguration dann neu.
Seite 154 PLC Connect Abschnitt 6 Sicherung und Wiederherstellung Wählen Sie „Deploy“ (Bereitstellen) im Bereich „Aspect List“. 3BSE046784-600 B...
Seite 155: 800Xa Für Ac 100
Während des Preupgrades stellen Sie eine lokal gespeichert Kopie des Bus Configuration Database (BCD)-Dateiordners am erforderlichen Ort wieder her. 800xA für Advant Master und Safeguard Kopieren Sie die gespeicherten Dateien ...\ProgramData\ABB\AC400Connect\AdvantBase\Data\RTA\Init\ -Order auf den Connectivy Server zurück, zu dem sie gehören: DATHR1.CD DATHR2.CD DATHR3.CD...
Seite 156: 800Xa Für Ac 800M
800xA für AC 800M Abschnitt 6 Sicherung und Wiederherstellung 2. Stellen Sie den MB300-Knoten, die Netzwerkadresse und die redundanten Kabelüberwachungseinstellungen REVERSED_SYNCH_MODE und PU410 für die RTA-Platine im RTA Board Control-Aspekt wieder mit den Einstellungen her, die Sie vor der Sicherung notiert hatten. Nach dem Austausch der DATHRx.CD-Dateien ist eine Wiederherstellung erforderlich.
Seite 157: 800Xa Für Harmony
Abschnitt 6 Sicherung und Wiederherstellung 800xA für AC 800M 800xA für Harmony Verwenden Sie den standardmäßigen 800xA-Wiederherstellungsmechanismus für die Wiederherstellung aller Harmony-Konfigurationsdaten aus dem Aspect- Verzeichnis. 3BSE046784-600 B...
Seite 158: 800Xa Für Ac 870P/Melody
Verwenden Sie das 800xA for AC 870P/Melody Config-Sicherungs-/Backup- Dienstprogramm, um eine Sicherung der Melody ConfigServer-Datenbank wiederherzustellen. Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > 800xA for AC 870P Melody > Configuration > Restore Configuration (Konfiguration > Konfiguration wiederherstellen) Weitere Informationen zum ABB Start-Menü...
Seite 159 Abschnitt 6 Sicherung und Wiederherstellung 800xA für AC 870P/Melody 3BSE046784-600 B...
Seite 160: Charge (Batch)
800xA für MOD 300 Abschnitt 6 Sicherung und Wiederherstellung Klicken Sie nach Abschluss der Wiederherstellung auf Exit (Beenden). Nach der Wiederherstellung von ConfigServer starten Sie alle Config- und Connectivity-Server nacheinander neu. Warten Sie, bis die SQL-Replizierung auf dem früheren Connectivity Server abgeschlossen ist, bevor Sie den nächsten Connectivity Server starten.
Seite 161 Abschnitt 6 Sicherung und Wiederherstellung 800xA für DCI 3BSE046784-600 B...
Seite 162: Basic History Service-Daten
Basic History Service-Daten Abschnitt 6 Sicherung und Wiederherstellung Stellen Sie das Verzeichnis ../ctk/800xATagLists mit Windows Explorer wieder her. Wenn die Wiederherstellung der DCI-Konfiguration in das Aspect-Verzeichnis nicht erfolgreich sein sollte oder beschädigt ist, kann die DCI-Tag-Liste folgendermaßen wieder importiert werden: 1.
Seite 163: Information Management
Abschnitt 6 Sicherung und Wiederherstellung Information Management Wählen Sie die Registerkarte Restore (Wiederherstellen). Siehe die nachstehende Abbildung Abbildung 50. Die Registerkarte „Wiederherstellen“ Klicken Sie auf Apply (Übernehmen). Die Schaltfläche Restore (Wiederherstellen) links im Dialogfeld wird aktiviert. Klicken Sie auf die Schaltfläche und dann auf OK, um die Wiederherstellung zu starten.
Seite 164 Information Management Abschnitt 6 Sicherung und Wiederherstellung Oracle-Daten werden importiert und die dateibasierten Eigenschaftenprotokolle werden zurück in das System kopiert. Sofern nicht ein anderer Mount-Punkt definiert wurde, wird die History-Datenbank am ursprünglichen Ort wiederhergestellt (der Speicherort vor der Sicherung). 3BSE046784-600 B...
Seite 165 Deaktivieren Sie die Option „Enabled“ (Aktiviert). Klicken Sie auf Apply (Übernehmen). Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > Information Mgmt > History > IM Backup and Restore. Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*).
Seite 166 Information Management Abschnitt 6 Sicherung und Wiederherstellung 10. Nach dem Schließen des HsBAR-Ausgabefensters überwachen Sie den Fortschritt im Fortschrittsstatusbericht des IM Historian Backup/Restore- Dienstprogramm-Fensters. Die Wiederherstellung des Systems erfordert eine Instanz, die mit der Größe der wiederherzustellenden Datenbank identisch ist. Wählen Sie bei der Erstellung der Instanz Small (Klein), Medium (Mittel) oder Large (Groß) basierend auf der Größe des Message-Protokolls in der wiederherzustellenden Sicherung.
Seite 167 Abschnitt 6 Sicherung und Wiederherstellung Information Management Abbildung 52. Das Dialogfeld „Fortschrittsstatus“ Wiederherstellung anderer Information Management-Dateien Mehrere andere relevante Information Management-Dateien müssen im Rahmen der Wiederherstellung des gesamten Systems ebenfalls wiederhergestellt werden. Weiterführende Informationen zu diesem Verfahren finden Sie im Abschnitt zur Wiederherstellung von individuellen Information Management-Anwendungen in der entsprechenden Information Management-Anleitung.
Seite 168: Process Engineering Tool-Integration
Information Management Server auf Seite 181. Nach Abschluss der Wiederherstellung muss der PAS neu gestartet werden. Vergewissern Sie sich, dass der ABB Process Administration-Dienst mit „Automatic“ (Automatisch) festgelegt ist und starten Sie den Prozess. Process Engineering Tool-Integration Gehen Sie folgendermaßen vor, um die Process Engineering Tool Integration-...
Seite 169: Herstellung Einer Vollständigen Sicherung
Abschnitt 6 Sicherung und Wiederherstellung 800xA für IEC 61850 Herstellung einer vollständigen Sicherung Befolgen Sie die nachstehenden Empfehlungen für die Herstellung einer vollständigen Sicherung. 3BSE046784-600 B...
Seite 170: Backup Objekt
Backup Objekt Abschnitt 6 Sicherung und Wiederherstellung Erstellen Sie ein Full Backup Definition-Objekt mit der Definition von Umfangs- und Speicherstellungen. Konfigurieren Sie den Backup Definition-Aspekt. Im Aspekt wählen Sie die Registerkarte Summary and Start Backup (Zusammenfassung und Start Wiederherstellung). Klicken Sie dann auf die Schaltfläche Start Backup, um die Wiederherstellung zu beginnen.
Seite 171: Sicherungsdienst
Abschnitt 6 Sicherung und Wiederherstellung Sicherungsdienst Wenn diese Wiederherstellung auf ein Medium kopiert wird, z.B. eine CD oder DVD, kann der Mediencode auch in dieses Dialogfeld eingegeben werden. Siehe die nachstehende Abbildung Abbildung 53. Die Registerkarte „Speicherung“ des Backup Info-Aspekts Auf der Registerkarte Status werden Fortschritt und Status einer laufenden Sicherung sowie der Status der abgeschlossenen Sicherung angezeigt.
Seite 172 Sicherungsdienst Abschnitt 6 Sicherung und Wiederherstellung Backup Service Provider Definition-Aspekt Es können spezifische Konfiguration für das Backup Service Provider-Objekt erzeugt werden. Wählen Sie das Objekt in der Dienststruktur aus. Öffnen Sie den Service Provider Definition-Aspekt und wählen Sie die Registerkarte Special Configuration (Spezielle Konfiguration).
Seite 173 Abschnitt 6 Sicherung und Wiederherstellung Sicherungsdienst Auf dieser Registerkarte kann auch low disk space warning limit (Warngrenze wenig Speicherplatz) festgelegt werden. Wenn der Speicherplatz auf dem Datenträger diese Grenze unterschreitet, werden eine entsprechende Systemmeldung und ein Audit Trail ausgegeben. Die Registerkarten Identification, Configuration and Status (Identifikation, Konfiguration und Status) sind standardmäßige Registerkarten, die allen Dienstanbietern zur Verfügung stehen.
Seite 174: Planung Einer Wiederherstellung
Abbildung 55. Der „Aktionsaspekt“ Im vorstehenden Beispiel wird ein Backup Definition-Objekt Aspect Data 2 ausgewählt, das geplant werden soll. Weitere Informationen zur Zeitplänen finden Sie unter der Anleitung System 800xA Administration and Security (3BSE037410*). Herstellung einer Wiederherstellung Es ist wichtig, die nachstehenden Anleitungen und Empfehlungen vor dem Beginn einer Wiederherstellung zu berücksichtigen.
Seite 175: Vorbereitung Des Wiederherstellungsprozesses
Abschnitt 6 Sicherung und Wiederherstellung Vorbereitung des Wiederherstellungsprozesses Vorbereitung des Wiederherstellungsprozesses Eine Wiederherstellung des 800xA-Systems wird über den Konfigurations-Assistent ausgeführt. Die gleiche oder eine spätere Version des 800xA-Systems und aller während der Sicherung installierten Systemerweiterungen müssen installiert werden, wenn das System wiederhergestellt wird.
Seite 176: Suche Von Wiederherstellungsdateien
Suche von Wiederherstellungsdateien Abschnitt 6 Sicherung und Wiederherstellung Wiederherstellung mit reinen Dienstdaten lassen sich andererseits aus dem Backup Info-Aspekt wiederherstellen, während das System läuft. Abbildung 57. Auswahl der Wiederherstellung aus dem Konfigurations-Assistent Sie müssen den Pfad zum Ort der Sicherung angeben. Geben Sie das Stammverzeichnis an, dann sucht die Anwendung nach Sicherungen unterhalb des Stamms.
Seite 177 Abschnitt 6 Sicherung und Wiederherstellung Suche von Wiederherstellungsdateien Auswahl der Sicherung für die Wiederherstellung Wählen Sie in der Strukturansicht eine wiederherzustellende Sicherung aus und klicken Sie auf Next (Weiter). Aus der gewählten Sicherung wird als Aspect- Verzeichnis wiederhergestellt. Während der Wiederherstellung können eine neue System-ID sowie ein neuer Systemname für das wiederhergestellte System erzeugt werden.
Seite 178 Suche von Wiederherstellungsdateien Abschnitt 6 Sicherung und Wiederherstellung Sie ordnen einen Knoten neu zu, indem Sie einen Rechtsklick auf den Knoten im wiederhergestellten System ausführen und den Knotennamen ändern. Siehe nachstehende Abbildung. Abbildung 59. Knotenkonfiguration - Anderer Knoten Klicken Sie auf Next (Weiter). 3BSE046784-600 B...
Seite 179: Upgrade Älterer Versionen
Abschnitt 6 Sicherung und Wiederherstellung Upgrade älterer Versionen Abbildung 60. Einstellungen übernehmen Klicken Sie auf Finish (Fertig stellen), um die Wiederherstellung abzuschließen. Die Wiederherstellung ist nicht vollständig, bevor nicht das Aspect-Verzeichnis wiederhergestellt wurde. Das System läuft, wenn die Wiederherstellung abgeschlossen ist. Upgrade älterer Versionen Sicherungen älterer Versionen des 800xA-Systems werden in der Backup-Liste im Dialogfeld „Restore Selection“...
Seite 180: Systemkonfigurationsversion
Systemkonfigurationsversion Abschnitt 6 Sicherung und Wiederherstellung Systemkonfigurationsversion Die Systemkonfigurationsversion wird genauso erzeugt wie eine vollständige Wiederherstellung. Der einzige Unterschied ist, dass der Objekttypname „System Configuration Object Type“ lautet. Die Systemkonfigurationsversion ist nicht konfigurierbar. Wählen Sie das „System Configuration Version Definition“-Objekt aus der Wartungsstruktur aus.
Seite 181 Abschnitt 6 Sicherung und Wiederherstellung Systemkonfigurationsversion 3BSE046784-600 B...
Seite 182: Warnungen Und Fehlermeldungen
Warnungen und Fehlermeldungen Abschnitt 6 Sicherung und Wiederherstellung Klicken Sie auf die Schaltfläche Create System Configuration Version (Systemkonfiguration Version erzeugen). Im angezeigten Dialogfeld geben Sie die Version ein. Klicken Sie auf OK. Nun haben Sie eine vollständige Version des Systems mit einer ID. Der Wiederherstellungsprozess für die Systemkonfigurationsversion wird wie üblich ausgeführt, siehe Wiederherstellung einer Sicherung mit Aspect-Daten...
Seite 183: Unplacedobjects.afw
Abschnitt 6 Sicherung und Wiederherstellung UnplacedObjects.afw Ursache Das ist häufig der Fall, wenn eine Systemerweiterung verwendet wird, jedoch nicht auf dem Knoten installiert wurde, von dem die Sicherung übernommen wurde. Es ist auch möglich, dass ein Update einer Systemerweiterung zwar installiert, dem System jedoch nicht hinzugefügt wurde.
Seite 184 Das System kann den angegebenen Pfad nicht finden. Abschnitt 6 Sicherung und Wiederherstellung 3BSE046784-600 B...
Seite 185: Grafikaspekt = Xxx Kann Nicht Importiert Werden
Systemerweiterung mit XXXX mit ID GUID“ ist Abschnitt 6 Sicherung und Wiederherstellung auf diesem Knoten nicht installiert. EbServiceHandler: Objekt-ID = {9AFACBA5-6B6A-462A-9EDF- 78765740CD52}, Aspekt-ID = {89F8A8C4-10F7-4874-B77D-A8E6445D5C93} EbServiceHandler: Fehler beim Laden des Dokuments in den Stream! Ursache Während der Sicherung war der FSD-Cache zu klein eingestellt. NICHT alle Daten wurden gesichert.
Seite 186: Zu Viele Aspekte Der Kategorie
Zu viele Aspekte der Kategorie. Abschnitt 6 Sicherung und Wiederherstellung Ursache Dies könnte verschiedene Ursachen haben. Lösung Überprüfen Sie das in der Fehlermeldung angegebene Quellverzeichnis. Die Protokolldatei in diesem Verzeichnis sollte Hinweise auf die Problemursache geben. Zu viele Aspekte der Kategorie. Beispiel Sat Jun 05 17:04:33 2004: Zu viele Aspekte von Kategorie „Name“...
Seite 187: Aspektkategorie Fehlt
Abschnitt 6 Sicherung und Wiederherstellung Aspektkategorie fehlt. Lösung Öffnen Sie die Datei (in diesem Fall Control Structure28.afw) mit dem alten Import/Export-Dienstprogramm (<Installationspfad>\bin\AfwImportExport_obsolete.exe), suchen Sie die Aspektkategorie und entfernen Sie eine der beiden Aspektkategorien manuell. Aspektkategorie fehlt. Beispiel Sat Jun 05 16:41:27 2004: Aspect '{506D9D24-E22A-4EDB-AFB0- 0753B6DB6990}' on object (auf Objekt) 'SoftPoint Object Types' cannot be restored because the aspect category is missing (Wiederherstellung nicht möglich, weil die Aspektkategorie fehlt)
Seite 188 Unknown transaction error (Unbekannter Transaktionsfehler) Abschnitt 6 Sicherung und Wiederherstellung Wenn dies die einzige Fehlermeldung ist, liegt möglicherweise ein Problem mit den Windows-Ressourcen vor. 3BSE046784-600 B...
Seite 189 Abschnitt 6 Sicherung und Wiederherstellung Unknown transaction error (Unbekannter Transaktionsfehler) Lösung Überprüfen Sie Ihre Windows-Ressourcen. Beispiel 2 Mon Jun 28 08:37:08 2004: Loading (Laden) C:\BACKUP\Full Backup; 2004-06- 23; 10- 39\Aspect System Structure0.afw... Mon Jun 28 08:37:09 2004: Aspekt ‚Batch Management Operation' on object (auf Objekt) 'Batch Management Documents' failed to unserialize itself (Fehler beim Entserialisieren) Mon Jun 28 08:37:09 2004: ObjectId: {814786F8-E6CC-44B0-9A2A-...
Seite 190 Unknown transaction error (Unbekannter Transaktionsfehler) Abschnitt 6 Sicherung und Wiederherstellung 3BSE046784-600 B...
Seite 191: Abschnitt 7 - Einzelknoten-Ersatz
Abschnitt 7 - Einzelknoten-Ersatz Einleitung Dieses Kapitel erläutert das allgemeine, auszuführende Verfahren für die Wiederherstellung nach einem Knotenausfall in einem kompletten 808xA-System (einschließlich aller Funktionsbereichsinformationen). Wiederherstellungspfade Die drei möglichen Wiederherstellungspfade, auf die dieser Abschnitt eingeht, sind: • Wie neu installieren auf Seite 139.
Seite 192: Neu Installieren Und Wiederherstellen
Die Software muss wie bei der erstmaligen Installation auf dem reparierten oder Ersatzknoten installiert werden. (Siehe Wie neu installieren auf Seite 139). Weitere Informationen finden Sie in System 800xA Installation and Upgrade Getting Started (2PAA111708*). Detaillierte Information zu Sicherung, Wiederherstellung, Import- und Export- Funktion finden Sie unter Abschnitt 6, Sicherung und Wiederherstellung Abschnitt 5, Import/Export.
Seite 193: Knoten Wiederherstellen
Abschnitt 7 - Einzelknoten-Ersatz Wie neu installieren. Knoten wiederherstellen Dies ist der empfohlene Pfad, wenn: • Ein akzeptables Datenträgerabbild ist vorhanden 3BSE046784-600 B...
Seite 194: Datenträgerabbild
Abschnitt 7 - Einzelknoten-Ersatz Datenträgerabbild - und - • ein identischer Knoten (Festplattenlaufwerke können größer sein) wird verwendet, um den ausgefallenen Knoten zu ersetzen bzw. muss nur Festplattenlaufwerk ersetzt werden. Nutzen Sie die folgenden Informationen und Verfahren, um den Knoten wiederherzustellen.
Seite 195 Abschnitt 7 - Einzelknoten-Ersatz Kombinierte Knotentypen • Einzelknoten-Engineering System. 3BSE046784-600 B...
Seite 196: Aspect Server
Aspect Server Abschnitt 7 - Einzelknoten-Ersatz Wenn diese Knoten ersetzt werden, stellen Sie zuerst den Basisknotentyp wieder her. Stellen Sie danach die Connectivity- und Anwendungsinformationen wieder her. Aspect Server Der Aspect Server ist ein zentrales Bestandteil eines 800xA-Systems. Die meisten 800xA-Systeme sind so aufgebaut, dass sie redundante Aspect Server enthalten, weil die vollständige Wiederherstellung sich sehr schwierig gestaltet, wenn der einzige Aspect Server in einem einzelnen Aspect Server-System ausfallen sollte.
Seite 197 Abschnitt 7 - Einzelknoten-Ersatz Aspect Server Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). 3BSE046784-600 B...
Seite 198 12. Bei der Wiederherstellung der CLS-Serversoftware müssen die 800xA- Lizenzen ggf. erneut geladen werden: Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > System > Licensing> License Entry. Weitere Informationen zum ABB Start-Menü siehe System 800xA Tools (2PAA101888*).
Seite 199 Abschnitt 7 - Einzelknoten-Ersatz Aspect Server 3BSE046784-600 B...
Seite 200: Connectivity Server
Connectivity Server Abschnitt 7 - Einzelknoten-Ersatz Connectivity Server Die folgenden Connectivity Server-Typen werden in diesem Ersatzverfahren beschrieben: • 800xA für AC 800M. • FOUNDATION Feldbus. • PROFIBUS und HART. • 800xA für Advant Master. • 800xA für Harmony. • 800xA für AC 870P/Melody. •...
Seite 201 Abschnitt 7 - Einzelknoten-Ersatz 800xA für AC 800M Entfernen Sie den ausgefallenen Knoten aus den Domänenserver-Dateien: Öffnen Sie auf dem primären (oder einzigen) Domänenserverknoten Control Panel > Administrative Tools > Active Directory Users and Computers (Systemsteuerung > Verwaltung > Active Directory-Benutzer und -Computer).
Seite 202 800xA für AC 800M Abschnitt 7 - Einzelknoten-Ersatz 12. Überprüfen Sie die Verbindung mit dem Service Connection Viewer (entsprechendes Infobereichsymbol). 3BSE046784-600 B...
Seite 203: Opc Server Für Ac 800M
Dateierweiterung) in das Arbeitsverzeichnis, beispielsweise (C:\ABB Industrial IT Data\Control IT Data\OPC Server for AC 800M\ Files). Kopieren Sie die gesicherte Systeminstallationsdatei (*.cfg Dateierweiterung) in das Arbeitsverzeichnis, beispielsweise (C:\ABB Industrial IT Data\Control IT Data\OPC Server for AC 800M). Control Builder M...
Seite 204: Foundation Feldbus
FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Gehen Sie folgendermaßen vor, um die FOUNDATION Feldbus-Knoten wiederherzustellen: Nicht redundanter Aspect Server mit lokaler HSE-Subnetzkonfiguration. Wiederherstellung eines individuellen, nicht redundanten Aspect Server-Knotens: Entfernen Sie den ausgefallenen Knoten aus der Domäne. Entfernen Sie den ausgefallenen Knoten aus dem Netzwerk. Reparieren oder ersetzen Sie den ausgefallenen Knoten.
Seite 205 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Wählen Sie DNS\primary_domain_controller_name\Reverse Lookup Zones\1st_three_segments_of_IP_address_in_reverse_order. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten, d.h., das letzte Segment der IP-Adresse.
Seite 206 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz Nicht redundante Aspect Server (HSB-Subnetzkonfiguration auf einem anderen Knoten). Durch die einfache Wiederherstellung aus einer aktuellen 800xA-Systemsicherung werden die Änderungen an der tatsächlichen HSB-Subnetzkonfiguration möglicherweise überschrieben. So ermitteln Sie, ob die 800xA-Systemsicherung die aktuellen Konfigurationsänderungen für die Wiederherstellung eines nicht redundanten Aspect Servers enthält: Öffnen Sie einen Plant Explorer-Workplace auf einem anderen Knoten, der die...
Seite 207 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Sie ihn dann wieder zur Domäne hinzu. Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS ausgeführt werden. 12. Entfernen Sie den ausgefallenen Knoten aus den Domänenserver-Dateien: Öffnen Sie auf dem primären (oder einzigen) Domänenserverknoten Control Panel >...
Seite 208 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Wählen Sie DNS\primary_domain_controller_name\Reverse Lookup Zones\1st_three_segments_of_IP_address_in_reverse_order. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten, d.h., das letzte Segment der IP-Adresse. Klicken Sie im Popup-Menü...
Seite 209 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus libraries.hwm) aus dem HSE Subnetzkonfiguration-Ordner in einen temporären Ordner. Die vorhandenen Dateien werden überschrieben. 3BSE046784-600 B...
Seite 210 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz Redundanter Aspect Server (oder ein beliebiger Knoten) mit lokaler HSE- Mit der allgemeinen Wiederherstellung werden lediglich die Subnetzkonfiguration. 800xA-Systemdaten des Knotens wiederhergestellt (z. B. für einen redundanten Aspect Server). Die HSE-Subnetzkonfigurationsdaten müssen manuell wiederhergestellt werden. Entfernen Sie den ausgefallenen Knoten aus der Domäne.
Seite 211 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Klicken Sie im Popup-Menü auf Delete (Löschen). Wählen Sie DNS\primary_domain_controller_name\Reverse Lookup Zones\1st_three_segments_of_IP_address_in_reverse_order. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten, d.h., das letzte Segment der IP-Adresse. 3BSE046784-600 B...
Seite 212 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz Klicken Sie im Popup-Menü auf Delete (Löschen). Konfigurieren Sie den Knoten mit identischem DNS-Namen und identischer IP- Adresse gemäß dem ausgefallenen Knoten. Verbinden Sie den Knoten mit dem Netzwerk und mit der Windows-Domäne. Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS richtig sind.
Seite 213 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Vergewissern Sie sich, dass das Verzeichnis den Ordner 1B0397BA- 124C-4A0A-B3FE-AEE68E8EDF96 enthält. Die Nummer ist die GUID der FBBFF-Systemerweiterung; diese ist für alle Systemversionen identisch. 3BSE046784-600 B...
Seite 214 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz Kopieren Sie alle *.pro-Dateien aus dem Ordner in den HSE Subnetzkonfiguration-Ordner. Entfernen Sie das Attribut „ReadOnly“ (Schreibschutz) von allen *.pro- Dateien, die in den HSE Konfigurationsordner kopiert werden. Redundanter Aspect Server (HSB-Subnetzkonfiguration auf einem anderen Knoten).
Seite 215 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Wählen Sie „Computer“. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Öffnen Sie > DNS. Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü...
Seite 216 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz 13. Setzen Sie alle Objekte, Programme, die in einem nicht wünschenswerten Zustand waren, so zurück, dass deren Normalbetrieb möglich ist. Näheres dazu entnehmen bitte der Dokumentation für den entsprechenden Funktionsbereich. 14. Stoppen Sie alle Prozesse, die auf dem ausgefallenen Server unvollständig waren.
Seite 217 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS ausgeführt werden. 3BSE046784-600 B...
Seite 218 FOUNDATION Feldbus Abschnitt 7 - Einzelknoten-Ersatz Entfernen Sie den ausgefallenen Knoten aus den Domänenserver-Dateien: Öffnen Sie auf dem primären (oder einzigen) Domänenserverknoten Control Panel > Administrative Tools > Active Directory Users and Computers (Systemsteuerung > Verwaltung > Active Directory-Benutzer und -Computer). Wählen Sie die aktive Domäne.
Seite 219 Abschnitt 7 - Einzelknoten-Ersatz FOUNDATION Feldbus 3BSE046784-600 B...
Seite 220: Hart Und Profibus
HART und PROFIBUS Abschnitt 7 - Einzelknoten-Ersatz 11. Überprüfen Sie die Verbindung mit dem Service Connection Viewer (entsprechendes Infobereichsymbol). 12. Überprüfen Sie die CPU-Last mit dem Task Manager-Dienstprogramm. Ausgeglichene Prozessorlast bedeutet, dass die Verbindung hergestellt wurde. 13. Setzen Sie alle Objekte, Programme, die in einem nicht wünschenswerten Zustand waren, so zurück, dass deren Normalbetrieb möglich ist.
Seite 221 Abschnitt 7 - Einzelknoten-Ersatz HART und PROFIBUS Feldbus auf Seite 103. 3BSE046784-600 B...
Seite 222 HART und PROFIBUS Abschnitt 7 - Einzelknoten-Ersatz Wenn während der Anmeldung nach der Wiederherstellung des Knotens eine Fehlermeldung angezeigt wird, entfernen Sie den Knoten aus der Domäne. Fügen Sie ihn dann wieder zur Domäne hinzu. Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS ausgeführt werden.
Seite 223 Abschnitt 7 - Einzelknoten-Ersatz HART und PROFIBUS Überprüfen Sie, dass die System Software-Benutzereinstellungsaktion (im Konfigurations-Assistent) richtig für den Knoten übernommen wurde. Öffnen Sie den Konfigurations-Assistent auf dem Knoten, der wiederhergestellt wird, und wählen Sie „Connect Node“ (Knoten verbinden). 3BSE046784-600 B...
Seite 224 15. Führen Sie die folgende Aktion aus, gemäß Angaben in der Geräteverwaltung PROFIBUS- und HART-Konfigurationsanleitung: Installieren Sie alle PROFIBUS- und HART-Gerätetypen, die auf dem Systemknoten verwendet werden. Siehe das Handbuch System 800xA Configuration (3BDS011222*). Redundanter Aspect Server mit PROFIBUS/HART Connectivity Server.
Seite 225 Abschnitt 7 - Einzelknoten-Ersatz HART und PROFIBUS ausgeführt werden. Entfernen Sie den ausgefallenen Knoten aus den Domänenserver-Dateien: 3BSE046784-600 B...
Seite 226 HART und PROFIBUS Abschnitt 7 - Einzelknoten-Ersatz Öffnen Sie auf dem primären (oder einzigen) Domänenserverknoten Control Panel > Administrative Tools > Active Directory Users and Computers (Systemsteuerung > Verwaltung > Active Directory-Benutzer und -Computer). Wählen Sie die aktive Domäne. Wählen Sie „Computer“. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten.
Seite 227 Abschnitt 7 - Einzelknoten-Ersatz HART und PROFIBUS 11. Überprüfen Sie die Verbindung mit dem Service Connection Viewer (entsprechendes Infobereichsymbol). 3BSE046784-600 B...
Seite 228 15. Führen Sie die folgende Aktion aus, gemäß Angaben in der Geräteverwaltung PROFIBUS- und HART-Konfigurationsanleitung: Installieren Sie alle PROFIBUS- und HART-Gerätetypen, die auf dem Systemknoten verwendet werden. Siehe das Handbuch System 800xA Configuration (3BDS011222*). Redundanter PROFIBUS/HART Connectivity Server. Wiederherstellung eines redundanten PROFIBUS/HART Connectivity Servers: Entfernen Sie den ausgefallenen Knoten aus der Domäne.
Seite 229 Abschnitt 7 - Einzelknoten-Ersatz HART und PROFIBUS Computers (Systemsteuerung > Verwaltung > Active Directory-Benutzer und -Computer). Wählen Sie die aktive Domäne. 3BSE046784-600 B...
Seite 230 HART und PROFIBUS Abschnitt 7 - Einzelknoten-Ersatz Wählen Sie „Computer“. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Öffnen Sie Control Panel > Administrative Tools > DNS (Systemsteuerung > Verwaltung > DNS). Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name.
Seite 231 15. Führen Sie die folgende Aktion aus, gemäß Angaben in der Geräteverwaltung PROFIBUS- und HART-Konfigurationsanleitung: Installieren Sie alle PROFIBUS- und HART-Gerätetypen, die auf dem Systemknoten verwendet werden. Siehe das Handbuch System 800xA Configuration (3BDS011222*). Client-Knoten (Geräteverwaltung PROFIBUS- und HART Engineering-Knoten).
Seite 232 HART und PROFIBUS Abschnitt 7 - Einzelknoten-Ersatz Wählen Sie die aktive Domäne. Wählen Sie „Computer“. 3BSE046784-600 B...
Seite 233 Abschnitt 7 - Einzelknoten-Ersatz HART und PROFIBUS Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Öffnen Sie Control Panel > Administrative Tools > DNS (Systemsteuerung > Verwaltung > DNS). Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name.
Seite 234: 800Xa Für Ac 100
15. Führen Sie die folgende Aktion aus, gemäß Angaben in der Geräteverwaltung PROFIBUS- und HART-Konfigurationsanleitung: Installieren Sie alle PROFIBUS- und HART-Gerätetypen, die auf dem Systemknoten verwendet werden. Siehe das Handbuch System 800xA Configuration (3BDS011222*). 800xA für AC 100 Wiederherstellung von individuellen 800xA 6.0 800xA für AC 100 Connectivity Server-Knoten: Trennen Sie den ausgefallenen Knoten von den AF 100- und IP-Netzwerken.
Seite 235 Abschnitt 7 - Einzelknoten-Ersatz 800xA für AC 100 Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf „Delete“ (Löschen). Wählen Sie DNS\primary_domain_controller_name\Reverse Lookup Zones \1st_three_segments_of_IP_address_in_reverse_order. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten, d.h., das letzte Segment der IP-Adresse.
Seite 236 800xA für AC 100 Abschnitt 7 - Einzelknoten-Ersatz 17. Stellen Sie sicher, dass alle ABB Windows-Dienste (ABB AC 100 VFI Server, ABB AC 100 CI52x Manager, ABB AC 100 OPC Server) mit dem System 800xA Dienstkonto ausgeführt werden. 18. Stellen Sie die Konfigurationseinstellungen im Konfigurations-Assistent ggf.
Seite 237: 800Xa Für Advant Master Und Safeguard
Abschnitt 7 - Einzelknoten-Ersatz 800xA für Advant Master und Safeguard Änderungen erfordern einen Neustart des Knotens. AC 100 OPC-Server Stationsfilterung. 19. Verbinden Sie den Ersatzknoten mit dem AF 100-Netzwerk. 20. Starten Sie den Knoten neu. 800xA für Advant Master und Safeguard Wiederherstellung von individuellen 800xA 6.0 800xA für Advant Master- und Safeguard Connectivity Server-Knoten: Wenn ein Image wiederhergestellt werden soll, das nach der letzten...
Seite 238 800xA für Advant Master und Safeguard Abschnitt 7 - Einzelknoten-Ersatz Computers (Systemsteuerung > Verwaltung > Active Directory-Benutzer und -Computer). Wählen Sie die aktive Domäne. 3BSE046784-600 B...
Seite 239 Abschnitt 7 - Einzelknoten-Ersatz 800xA für Advant Master und Safeguard Wählen Sie „Computer“. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Öffnen Sie Control Panel > Administrative Tools > DNS (Systemsteuerung > Verwaltung > DNS). Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name.
Seite 240: 800Xa Für Harmony
Funktionsbereich. 17. Kopieren Sie die drei gesicherten RTA Board-Konfigurationsdateien (DATHR*.CD) in den Ordner \..ProgramData\ABB\AC400Connect\AdvantBase\Data\RTA\Init\. Stellen Sie vor der Wiederherstellung dieser Dateien sicher, dass der wiederherzustellende Knoten in derselben Zeichenkonvertierungssprache ausgeführt wird wie der Knoten aus dem diese Dateien gesichert wurden.
Seite 241 Abschnitt 7 - Einzelknoten-Ersatz 800xA für Harmony Wiederherstellung eines individuellen Knotens: Entfernen Sie den ausgefallenen Knoten aus dem Netzwerk. Reparieren oder ersetzen Sie den ausgefallenen Knoten. Stellen Sie das zuvor gesicherte Datenträgerabbild wieder her. Entfernen Sie den ausgefallenen Knoten aus den Domänenserver-Dateien: Öffnen Sie auf dem primären (oder einzigen) Domänenserverknoten Control Panel >...
Seite 242 800xA für Harmony Abschnitt 7 - Einzelknoten-Ersatz Öffnen Sie den Konfigurations-Assistent auf dem Knoten, der wiederhergestellt wird, und wählen Sie „Connect Node“ (Knoten verbinden). Wählen Sie den entsprechenden Aspect Server. Nun wird der wiederhergestellte Knoten mit dem 800xA-System verbunden. Überprüfen Sie die Verbindung mit dem Service Connection Viewer (verwenden Sie das entsprechende Infobereichsymbol).
Seite 243: 800Xa Für Ac 870P/Melody
Abschnitt 7 - Einzelknoten-Ersatz 800xA für AC 870P/Melody 800xA für AC 870P/Melody Gehen Sie folgendermaßen vor, um einen 800xA 6.0 Melody Operator Workplace, Connectivity Server und Configuration Server-Knoten wiederherzustellen: Wiederherstellung eines individuellen Knotens: Entfernen Sie den ausgefallenen Knoten aus dem Netzwerk. Reparieren oder ersetzen Sie den ausgefallenen Knoten.
Seite 244 800xA für AC 870P/Melody Abschnitt 7 - Einzelknoten-Ersatz Klicken Sie im Popup-Menü auf Delete (Löschen). Konfigurieren Sie den Knoten mit identischem DNS-Namen und identischer IP- Adresse gemäß dem ausgefallenen Knoten. 3BSE046784-600 B...
Seite 245 11. Wenn es sich bei dem wiederherzustellenden Knoten um den Melody Configuration Serverknoten handelt: Melden Sie sich am 800xA-Installer- oder 800xA-Administratorkonto an. Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > 800xA for AC 870P Melody > Configuration > Restore Configuration (Konfiguration > Konfiguration wiederherstellen) Weitere Informationen zum ABB Start-Menü...
Seite 246: 800Xa Für Mod 300
800xA für MOD 300 Abschnitt 7 - Einzelknoten-Ersatz 800xA für MOD 300 Gehen Sie folgendermaßen vor, um einen MOD 300 Connectivity Serverknoten wiederherzustellen: Die MOD 300-Funktion ist nur für 800xA 6.0-Systeme verfügbar. 3BSE046784-600 B...
Seite 247 Abschnitt 7 - Einzelknoten-Ersatz 800xA für MOD 300 Der MOD 300 Connectivity Server verfügt nicht über Konfigurations- oder Prozessdaten, die wiederhergestellt werden müssen. Wenn der MOD 300 Connectivity Server wiederhergestellt werden muss: Entfernen Sie den ausgefallenen Knoten aus dem Netzwerk. Reparieren oder ersetzen Sie den ausgefallenen Knoten.
Seite 248 800xA für MOD 300 Abschnitt 7 - Einzelknoten-Ersatz Konfigurieren Sie den Knoten mit identischem DNS-Namen und identischer IP- Adresse gemäß dem ausgefallenen Knoten. Verbinden Sie den Knoten mit dem Netzwerk und mit der Windows-Domäne. 3BSE046784-600 B...
Seite 249: Anwendungsserver Und Software
Anwendungsserver und Software. Abschnitt 7 - Einzelknoten-Ersatz Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS richtig sind. Vergewissern Sie sich auch, dass der DNS-Name und die IP-Adresse des Knotens weiterhin richtig sind. Öffnen Sie den Konfigurations-Assistent auf dem Knoten, der wiederhergestellt wird, und wählen Sie „Connect Node“...
Seite 250: Allgemeine Anwendungssoftware
Allgemeine Anwendungssoftware. Abschnitt 7 - Einzelknoten-Ersatz Allgemeine Anwendungssoftware. Alle 800xA Systemknoten (mit Ausnahme des Domänenservers) enthalten den Central Licensing System (CLS)-Client und Engineering Studio. Diagnostic Collection Tool Die Diagnostic Collection Tool-Software muss auf allen Knoten installiert werden, einschließlich der Domänen-Controller. Stellen Sie diese Knoten einfach basierend auf dem Knotentyp wieder her, dann wird die DCT-Software automatisch wiederhergestellt.
Seite 251 Abschnitt 7 - Einzelknoten-Ersatz Allgemeine Anwendungssoftware. Die PNSM-Vollversion kann, unter Berücksichtigung der Ladeeinschränkungen, auf jedem Connectivity Server installiert werden. Die Software wird häufig auf dem eigenständigen Connectivity Server oder auf einem Connectivity Server gemeinsam mit Asset Optimization installiert. Unabhängig von der Verwendung von PNSM und dem PNSM-Installationsort gehen Sie folgendermaßen vor, um einen ausgefallenen Knoten mit dem PNSM-Client oder einem Serverknoten in 800xA 6.0-Systemen wiederherzustellen.
Seite 252 Allgemeine Anwendungssoftware. Abschnitt 7 - Einzelknoten-Ersatz Konfigurieren Sie den Knoten mit identischem DNS-Namen und identischer IP- Adresse gemäß dem ausgefallenen Knoten. 3BSE046784-600 B...
Seite 253: Batch Management (Chargenverwaltung)
Abschnitt 7 - Einzelknoten-Ersatz Batch Management (Chargenverwaltung) Verbinden Sie den Knoten mit dem Netzwerk und mit der Windows-Domäne. Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS richtig sind. Vergewissern Sie sich auch, dass der DNS-Name und die IP-Adresse des Knotens weiterhin richtig sind.
Seite 254 Batch Management (Chargenverwaltung) Abschnitt 7 - Einzelknoten-Ersatz Wenn während der Anmeldung nach der Wiederherstellung des Knotens eine Fehlermeldung angezeigt wird, entfernen Sie den Knoten aus der Domäne. Fügen Sie ihn dann wieder zur Domäne hinzu. 3BSE046784-600 B...
Seite 255 Abschnitt 7 - Einzelknoten-Ersatz Batch Management (Chargenverwaltung) Überprüfen Sie die, ob die Reverse- und Forward-Lookupzone für DNS ausgeführt werden. Entfernen Sie den ausgefallenen Knoten aus den Domänenserver-Dateien: Öffnen Sie auf dem primären (oder einzigen) Domänenserverknoten Control Panel > Administrative Tools > Active Directory Users and Computers (Systemsteuerung >...
Seite 256 Batch Management (Chargenverwaltung) Abschnitt 7 - Einzelknoten-Ersatz 10. Öffnen Sie den Konfigurations-Assistent auf dem Knoten, der wiederhergestellt wird, und wählen Sie „Connect Node“ (Knoten verbinden). 11. Wählen Sie den entsprechenden Aspect Server. Nun wird der wiederhergestellte Knoten mit dem 800xA-System verbunden. 3BSE046784-600 B...
Seite 257 Abschnitt 7 - Einzelknoten-Ersatz Batch Management (Chargenverwaltung) 12. Überprüfen Sie die Verbindung mit dem Service Connection Viewer (entsprechendes Infobereichsymbol). 13. Überprüfen Sie die CPU-Last mit dem Task Manager-Dienstprogramm. Ausgeglichene Prozessorlast bedeutet, dass die Verbindung hergestellt wurde. 14. Starten Sie den sekundären Batch-Server neu. 15.
Seite 258 Batch Management (Chargenverwaltung) Abschnitt 7 - Einzelknoten-Ersatz Computers (Systemsteuerung > Verwaltung > Active Directory-Benutzer und -Computer). Wählen Sie die aktive Domäne. 3BSE046784-600 B...
Seite 259 Abschnitt 7 - Einzelknoten-Ersatz Batch Management (Chargenverwaltung) Wählen Sie „Computer“. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. Klicken Sie im Popup-Menü auf Delete (Löschen). Öffnen Sie Control Panel > Administrative Tools > DNS (Systemsteuerung > Verwaltung > DNS). Wählen Sie DNS\primary_domain_controller_name\Forward Lookup Zones\domain_name.
Seite 260: Information Management Server
Information Management Server Abschnitt 7 - Einzelknoten-Ersatz 14. Setzen Sie alle Objekte, Programme usw., die in einem nicht wünschenswerten Zustand waren, so zurück, dass deren Normalbetrieb möglich ist. Näheres dazu entnehmen bitte der Dokumentation für den entsprechenden Funktionsbereich. 15. Stoppen Sie alle Prozesse, die auf dem ausgefallenen Server unvollständig waren.
Seite 261 Abschnitt 7 - Einzelknoten-Ersatz Information Management Server Wählen Sie die aktive Domäne. Wählen Sie „Computer“. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten. 3BSE046784-600 B...
Seite 262 Konfigurieren Sie den Namen des Ersatzknotens identisch mit jenem des ausgefallenen Knotens. Öffnen Sie die „Dienste“ in der Systemsteuerung und ändern Sie „ABB Process Administration Service“ zu „Manual“ (Manuell). Fügen Sie den Knoten der Domäne hinzu. Dies erfordert einen Neustart.
Seite 263 Abschnitt 7 - Einzelknoten-Ersatz Information Management Server 16. Überprüfen Sie die Verbindung mit dem Service Connection Viewer (entsprechendes Infobereichsymbol). 3BSE046784-600 B...
Seite 264 Status gesetzt wurden. Näheres dazu entnehmen bitte der Dokumentation für den entsprechenden Funktionsbereich. 20. Wählen Sie ABB Start Menu > ABB Industrial IT 800xA > Information Management > IM Configuration Assistant. Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*).
Seite 265 Abschnitt 7 - Einzelknoten-Ersatz Information Management Server 24. Aktivieren PAS (aktivierten Sie den Dienst, starten Sie PAS). Befolgen Sie die IM-Nachkonfigurationsschritte, falls diese noch nicht abgeschlossen sind. Starten Sie das Programm: 3BSE046784-600 B...
Seite 266: Asset Optimization
Asset Optimization Abschnitt 7 - Einzelknoten-Ersatz ABB Start Menu > ABB Industrial IT 800xA > Information Mgmt > IM Configuration Assistant. Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*). 25. Überprüfen und verifizieren Sie Schritte im Konfigurations-Assistent.
Seite 267 Abschnitt 7 - Einzelknoten-Ersatz Asset Optimization diesem Knoten zugewiesenen Serviceprovider automatisch aus der Dienststruktur entfernt. Asset Optimization-Dienste sind: 3BSE046784-600 B...
Seite 268: Wiederherstellungsverfahren
Asset Optimization Abschnitt 7 - Einzelknoten-Ersatz • AssetMonitoring-Dienst • AOAssetTree-Dienst Export der auf einem Knoten ausgeführten Serviceprovider: Öffnen Sie „Plant Explorer Workplace“. Navigieren Sie zur Dienststruktur. Ermitteln Sie alle Dienstanbieter, die auf dem zu entfernenden Knoten ausgeführt werden. Verschieben Sie die identifizierten Dienstanbieter per Drag-and-Drop in das Import/Export-Tool.
Seite 269 Abschnitt 7 - Einzelknoten-Ersatz Asset Optimization Klicken Sie im Popup-Menü auf Delete (Löschen). 3BSE046784-600 B...
Seite 270: Sms- Und E-Mail-Nachrichten
SMS- und E-Mail-Nachrichten Abschnitt 7 - Einzelknoten-Ersatz Wählen Sie DNS\primary_domain_controller_name\Reverse Lookup Zones\1st_three_segments_of_IP_address_in_reverse_order. Klicken Sie mit der rechten Maustaste auf den ausgefallenen Knoten, d.h., das letzte Segment der IP-Adresse. Klicken Sie im Popup-Menü auf Delete (Löschen). Konfigurieren Sie den Knoten mit identischem DNS-Namen und identischer IP- Adresse gemäß...
Seite 271 Abschnitt 7 - Einzelknoten-Ersatz SMS- und E-Mail-Nachrichten 3BSE046784-600 B...
Seite 272 SMS- und E-Mail-Nachrichten Abschnitt 7 - Einzelknoten-Ersatz Stellen Sie vor dem Entfernen des Asset Aspects-Knotens vom 800xA-Systemen sicher, dass die Messeneger-Dienstgruppe und die Dienstanbieter, die für die Ausführung auf dem Knoten konfiguriert wurden, exportiert werden. Nach der Wiederherstellung des primären Aspect Servers importieren Sie die gesicherte Messenger-Dienstgruppe und den Dienstanbieter.
Seite 273 Abschnitt 7 - Einzelknoten-Ersatz SMS- und E-Mail-Nachrichten 3BSE046784-600 B...
Seite 274: Abschnitt 8 Information Management
Abschnitt 8 Information Management Einleitung Dieser Abschnitt enthält Leitlinien, Verweise und Informationen zur Fehlersuche für die Konfiguration und die Wartung der Information Management-Software. Einige Verfahren in diesem Kapitel erfordern die Bearbeitung der Windows- Registrierungsdatenbank (Registry) auf dem Information Management-Server. Es wird empfohlen, dass Sie eine Sicherung des Knotens herstellen, bevor Sie Änderungen an der Registrierungsdatenbank vornehmen.
Seite 275 Abschnitt 8 Information Management Allgemeine Probleme bestimmte Objekte dann möglicherweise nicht möglich ist. 3BSE046784-600 B...
Seite 276 Allgemeine Probleme Abschnitt 8 Information Management Tabelle 3. Allgemeine Probleme (Fortsetzung) Bereich Problem Lösung finden Kein Zugriff auf die Verlaufsdaten. Siehe Lösung, wenn... Protokolle sammeln keine Daten auf Seite 231. PAS-Dienstkonto überprüfen. Wenn dieses Konto Siehe PAS-Dienstkonto nicht richtig konfiguriert ist, kann es viele Probleme Seite 201.
Seite 277 (Fehlermeldung „Server not found“) (Server nicht Konfigurationstool im der gefunden) Windows Systemsteuerung, um den Start des COM- Datenanbieters zu überprüfen. Überprüfen Sie auch die ABB Datendienstüberwachung im Desktop- Windows Dienste- Tools Dienstprogramm. Kein Abruf von Nachrichten oder PDL-Daten. Verwenden Sie das ADSS-...
Seite 278 Allgemeine Probleme Abschnitt 8 Information Management 3BSE046784-600 B...
Seite 279: Informationen Für Den Support Erhalten
Informationen für den Support erhalten Informationen für den Support erhalten In diesem Kapitel werden die Informationen beschrieben, die dem technischen Support-Personal von ABB helfen werden, Probleme mit der Information Management-Software zu diagnostizieren und zu lösen. Es enthält außerdem Anleitungen für das Zusammentragen dieser Informationen.
Seite 280: Versionsinformationen
Version Information-Tools ab. Öffnen Sie dazu: ABB Start Menu > ABBIndustrial IT 800xA > Information Management > IM Version Info Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*). Windows Event Viewer Prüfen Sie das Anwendungsprotokoll von Windows Event Viewer auf Meldungen zu den Information Management-Diensten oder 800xA-Benutzern.
Seite 281: Systemstatus
Abschnitt 8 Information Management Systemstatus 63. Sie können eine verfeinerte Liste erzeugen, indem Sie einen Aspekt zu einem bestimmten Dienst hinzufügen, beispielsweise „Industrial IT Archive Service“ oder ein spezifisches Dienstgruppen- oder Serviceprovider-Objekt. Legen Sie den Konfigurationsnamen fest als Services: Service Event Listen-Konfiguration und setzen Sie den Filter für „Object and descendents“...
Seite 282 Systemstatus Abschnitt 8 Information Management Abbildung 64. Status Viewer-Beispiel 1 3BSE046784-600 B...
Seite 283: Überprüfung Auf Weitere Installierte Software
Abschnitt 8 Information Management Überprüfung auf weitere installierte Software Abbildung 65. Status Viewer Beispiel 2 Überprüfung auf weitere installierte Software Das Info-Symbol in der Plant Explorer-Symbolleiste ruft ein Fenster auf, in dem die im System installierten 800xA-Softwareprodukte angezeigt werden. Wenn die erforderliche Software nicht auf allen Knoten Ihres Systems vorhanden ist, kann dies zu Problemen führen, weil der Zugriff auf bestimmte Objekte dann möglicherweise nicht möglich ist.
Seite 284: Relevante Dienste Und Prozesse Zu Information Management
Startet alle Nicht-AFW-Prozesse, einschließlich AUTOMATIC - Administration Display Data Server, OMF und Teile von History. automatische Ausführung Prozesse, die von ABB Process Administration bei jedem Windows-Start Service (PAS) gesteuert werden, können im PAS- Ausführung als 800xA- Dialog individuell gestartet und angehalten werden.
Seite 285 Abschnitt 8 Information Management Relevante Dienste und Prozesse zu Information Management Ausführung als lokales System 3BSE046784-600 B...
Seite 286: 800Xa-Dienstgruppen Und Dienstanbieter
Relevante Dienste und Prozesse zu Information Abschnitt 8 Information Management Management Tabelle 5. Windows-Dienste (Fortsetzung) Startmodus und Dienst Beschreibung Anmeldung OMF/OMO Wird intern von History für die numerische MANUAL - (MANUELL) Protokollkonsolidierung verwendet. wird von PAS gestartet Ausführung als 800xA- Dienst Oracle AUTOMATIC -...
Seite 287 Abschnitt 8 Information Management Relevante Dienste und Prozesse zu Information Management 3BSE046784-600 B...
Seite 288 Relevante Dienste und Prozesse zu Information Abschnitt 8 Information Management Management Abbildung 66. Servicestruktur (Dienststruktur) Der Archiv-Dienst wird von PAS gesteuert. Durch manuelles Starten des Archivdienstes startet der gesamte IM History neu (PASGUI - > restart all). Wenn der History-Dienst nicht läuft, wird er von PAS gestartet. Dieser Dienst sollte immer aktiviert sein.
Seite 289: Erstellen Von Softpoint Service Providern
Erstellen von Softpoint Service Providern Die Softpoint-Dienstgruppe/der Serviceprovider muss manuell im Rahmen der Softpoint-Konfiguration erzeugt werden. Dieser Vorgang wird im Abschnitt zu Softpoints in System 800xA Installation and Upgrade Getting Started (2PAA111708*) beschrieben. Calculation- und Scheduler-Dienste von Nicht-Information Management- Serverknoten Calculations und Application Scheduler können ebenfalls installiert und auf anderen...
Seite 290: Pas-Dienstkonto
Dienstkonto muss übereinstimmend mit dem ABB Service Manager (Core- Services)-Konto konfiguriert werden. Das können Sie schnell über den Windows Services Manager (Windows-Dienste-Manager) überprüfen. Überprüfen Sie die Einstellung „Log On As“ (Anmeldung als) für ABB ServiceManager, ABB Data Service Supervision und den History-Dienst Abbildung 67.
Seite 291 Abschnitt 8 Information Management PAS-Dienstkonto Außerdem muss dieser Benutzer in der Benutzerstruktur unter der Administrator- Benutzergruppe enthalten sein Abbildung 68. 3BSE046784-600 B...
Seite 292 PAS-Dienstkonto Abschnitt 8 Information Management Wenn Sie das PAS-Dienstkonto ändern müssen, verwenden Sie dazu das PAS Password Administration-Tool (Öffnen Sie Control Panel > Administrative Tools > PAS > Password Administration) (Systemsteuerung > Verwaltung > PAS > Kennwortadministration) Das Tool im History-Menü legt nur das History- Konto fest, andere Dienste werden nicht festgelegt.
Seite 293: Diagnose-Protokolldateien
Protokollierung deaktiviert zu lassen, bis Probleme auftreten und Sie dem ABB-Support einen Datensatz mit den Abfrageaktivitäten übermitteln müssen. Angaben zur Aktivierung der Protokollierung entnehmen Sie bitte dem Abschnitt ODA in System 800xA Information Management Configuration (3BUF001092*). Die Protokolldateien sind abgelegt unter:...
Seite 294 Diagnose-Protokolldateien Abschnitt 8 Information Management C:\ProgramData\ABB\IM\ODA 3BSE046784-600 B...
Seite 295 Diagnose-Protokolldateien Tabelle 7. Protokolldateien Anwendung Speicherort der Protokolldateien Calculations Für 800xA 5.0 gibt der Calculation-Server Debug-Diagnosemeldungen zu einer Reihe von Dateien in die Datei CalcsDebug*.log aus; diese ist im Verzeichnis C:\ProgramData\ABB\IM\Calculations abgelegt. Installation C:\programData\ABB\IM\Install C:\programData\ABB\PAS Oracle alert_adva.log in C:\oracle\diag\rdbms\adva\adva\trace Diagnoseprotokolle Ermitteln Sie Probleme, indem Sie nach Worten wie „ERROR“...
Seite 296 Diagnose-Protokolldateien Abschnitt 8 Information Management Abbildung 69. Zugriff auf History-Protokolldateien Abbildung 70. Zugriff auf History-Protokolldateien 1 3BSE046784-600 B...
Seite 297: Performance Counters (Leistungsindikatoren)
Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) Abbildung 71. Beispiel einer Protokolldatei Performance Counters (Leistungsindikatoren) Sie können dem standardmäßigen Windows Performance Monitor (Leistungsüberwachung) Leistungsindikatoren hinzufügen, um die Leistung der Information Management History-Prozesse (Systemversion 4.0 oder höher) zu 3BSE046784-600 B...
Seite 298: Einen Leistungsindikator Hinzufügen
Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management beurteilen oder debuggen. Diese Indikatoren sind aktiv, solange die Windows Leistungsüberwachung (Performance Monitor) geöffnet ist. Für die langfristige Überwachung können Sie die Indikatorstatistiken in einer Protokolldatei erfassen. Eine schnelle Zusammenfassung der verfügbaren Indikatoren finden Sie in Tabelle Tabelle 8.
Seite 299 Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) 3BSE046784-600 B...
Seite 300 Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Abbildung 72. Einen Leistungsindikator hinzufügen Wählen Sie, ob Sie Leistungsindikatoren auf dem lokalen Computer (die Optionsschaltfläche Use local computer counters ) (Lokale Leistungsindikatoren verwenden) oder ob Sie Leistungsindikatoren von einem anderen Computer verwenden möchten. Um einen anderen Computer zu verwenden, wählen Sie Select counters from computer: (Leistungsindikatoren auswählen von Computer:) aus dem verknüpfen Pulldown-Menü, Abbildung...
Seite 301 Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) Abbildung 73. Auswahl der IM Leistungsindikator-Kategorie 3BSE046784-600 B...
Seite 302 Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Wählen Sie die entsprechende Leistungsindikator-Kategorie aus dem Menü „Performance Object“ (Leistungsobjekt), Abbildung 74 (IM API- Leistungsindikator, IM Archiv-Leistungsindikatoren, IM Collection- Leistungsindikatoren oder IM Speicher-Leistungsindikatoren). Abbildung 74. IM API-Leistungsindikatoren Ziehen Sie den nachstehend referenzierten Abschnitt für Angaben zur Auswahl eines spezifischen Leistungsindikators aus gewählten Kategorie hinzu: IM API-Leistungsindikatoren auf Seite 211...
Seite 303: Im Api-Leistungsindikatoren
Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) IM API-Leistungsindikatoren Die IM API-Leistungsindikatorkategorie enthält drei Leistungsindikatoren. Sie können alle verfügbaren Leistungsindikatoren unter All counters (Alle Leistungsindikatoren) oder lediglich bestimmte Leistungsindikatoren unter Select counters from list: (Leistungsindikatoren wählen:) auswählen. Jeder Abbildung 75. Leistungsindikator hat zwei Instanzen.
Seite 304: Im Archive-Leistungsindikatoren
Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Tabelle 9. IM API-Leistungsindikatoren und Instanzen Leistungsindikatore Instanzen Beschreibung Nachrichten in der Anzahl der Nachrichten, die die Speicherung — Warteschlange erwarten Nachrichten/Minute Anzahl der in der Warteschlange ankommenden — Nachrichten Nachrichten/Minute Anzahl der Nachrichten, die die Warteschlange —...
Seite 305: Im Collection-Leistungsindikatoren
Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) Abbildung 76. Dialogfeld „IM Archiv-Leistungsindikatoren“ Tabelle 10. IM Archiv-Leistungsindikatoren und Instanzen Leistungsindi Instanzen Beschreibung katoren Freier Menge des verfügbaren Datenträgerplatzes für die — Speicherplatz Speicherung von Archiveinträgen — Fehler Anzahl fehlgeschlagener Archivierungsversuche — IM Archiv Information Management Archivdienst IM Collection-Leistungsindikatoren...
Seite 306 Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Der Leistungsindikator „Pts/Minute“ hat zwei Instanzen. Sie können alle (beide) Instanzen oder nur eine bestimmte Instanz wählen. Die Beschreibung der Instanzen finden Sie unter Tabelle 11. Abbildung 77. IM Collection-Leistungsindikatoren Tabelle 11. IM Collection Leistungsindikatoren und Instanzen Leistungsindikator Instanzen Beschreibung...
Seite 307: Im Storage-Leistungsindikatoren
Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) IM Storage-Leistungsindikatoren Die Kategorie „ IM Storage Counters“ (Pts/Minute) enthält einen Leistungsindikator, Abbildung 78. Der Leistungsindikator „Pts/Minute“ hat eine Instanz. Die Beschreibung der Instanzen finden Sie unter Tabelle 12. Abbildung 78. Dialogfeld „IM Storage-Leistungsindikatoren“ Tabelle 12.
Seite 308: Protokollierung Leistungsindikatorstatistik
Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Protokollierung Leistungsindikatorstatistik Für die langfristige Überwachung können Sie die Indikatorstatistiken in einer oder mehreren Protokolldateien erfassen. Für jedes Protokoll müssen Sie einen oder mehreren Leistungsindikatoren hinzufügen, dessen/deren Statistiken protokolliert werden. Die Vorgehensweise ist jener vergleichbar, die unter Einen Leistungsindikator hinzufügen auf Seite 207 beschrieben wird.
Seite 309 Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) Fügen Sie Leistungsindikatoren aus dem Leistungsüberwachungsmonitor hinzu/löschen Sie diese, Abbildung Abbildung 80. Fügen Sie Leistungsindikatoren aus dem Leistungsüberwachungsmonitor hinzu oder löschen Sie. 3BSE046784-600 B...
Seite 310 Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Fügen Sie dem aktuellen Leistungsüberwachungsmonitor alle erforderlichen Leistungsindikatoren hinzu. Abbildung 81 enthält ein Beispiel für das Hinzufügen aller IM-Leistungsindikatoren. Abbildung 81. Alle IM Leistungsindikator hinzufügen 3BSE046784-600 B...
Seite 311 Abschnitt 8 Information Management Performance Counters (Leistungsindikatoren) Markieren Sie alle Leistungsindikatoren und skalieren Sie diese, siehe Abbildung 82. Abbildung 82. Skalierung aller Leistungsindikatoren 3BSE046784-600 B...
Seite 312 Performance Counters (Leistungsindikatoren) Abschnitt 8 Information Management Erstellen Sie einen neuen „Data Collector Set“ (Datensammlersatz), siehe Abbildung 83. Geben Sie dem Datensammlersatz einen aussagekräftigen Namen. Der Standardordner für die Protokolldatei ist ausreichend. Abbildung 83. Erstellen eines neuen Datensammlersatzes. 3BSE046784-600 B...
Seite 313: Sql-Abfragen
Abschnitt 8 Information Management SQL-Abfragen Starten Sie den definierten Collector-Satz und stoppen Sie in wie in Abbildung gezeigt. Nach dem Anhalten doppelklicken Sie auf die in der Datensammlersatz-Konfiguration angegebenen Datei, um die Protokolldatei zu öffnen. Abbildung 84. Collector-Satz starten und anhalten SQL-Abfragen Die in diesem Abschnitt erläuterten SQL-Abfragen können für die Fehlersuche in History-Anwendungen verwendet werden.
Seite 314 SQL-Abfragen Abschnitt 8 Information Management Abbildung 85. Beispiel einer SQL-Abfrage In diesem Beispiel wird die erste Abfrage verwendet, um die Nachrichten-IDs aller Nachrichtenprotokolle auf diesem Knoten abzurufen. Die zweite Abfrage gibt die Anzahl der Nachrichten in dem Protokoll mit der angegebenen ID zurück (in diesem Fall 4).
Seite 315 Abschnitt 8 Information Management SQL-Abfragen Tabelle 13. SQL-Abfragen Abfrage Beschreibung Wählen Sie count(*) áus Rufen Sie der Anzahl der Information ops$ocshis.object_table where object_type = 1; Management History-Protokollkonfigurationen in Oracle ab. Das kann nützlich sein, wenn Sie vermuten, dass im Aspect-System vorhandene Protokollkonfigurationen nicht von Oracle erzeugt wurden.
Seite 316 SQL-Abfragen Abschnitt 8 Information Management 3BSE046784-600 B...
Seite 317 Abschnitt 8 Information Management SQL-Abfragen Tabelle 13. SQL-Abfragen (Fortsetzung) Abfrage Beschreibung Wählen Sie m.idx, to_char(m.localtime, 'mm-dd Abruf der letzten X Nachrichten und der verknüpften Vendor-Attribute mit den hh24:mi:ss') II '.' II Attributnamen Parameter 1 = log id, lpad(m.time_nano/10000,3,'0') localtime, Parameter 2 = Anz. Nachrichten v.category_name, v.attr_name, rpad(a.str_value, 71) || rpad(a.nbr_value, 15) ||...
Seite 318: Debugdateien Und Trace-Monitors (Ablaufüberwachung) Für Display Und Datadirect
Statusinformationen in eine Textdatei, die Sie für die Fehlerbehebung nutzen können. Der Dateiname ist „debug.txt“. Diese Datei liegt unter %ABB_ROOT%InformIT\DataDirect\tmp. Der Standardpfad zu %ABB_ROOT% ist: C:\Program Files\Abb Industrial IT\ Display Services-Ablaufverfolgungsprotokoll und Kommunikationsstatistiken Das Ablaufverfolgungsprotokoll zeigt die Systemfehlernachrichten und die benutzerdefinierten Nachrichten mit Zeitstempel an Abbildung 86.
Seite 319 Abschnitt 8 Information Management Debugdateien und Trace-Monitors (Ablaufüberwachung) für Display und DataDirect 3BSE046784-600 B...
Seite 320: Trace-Monitor
800xA Information Management Display Services (3BUF001093*). Trace-Monitor Der Display Services Trace-Monitor ermöglicht Ihnen die Nachverfolgung von Problemen in Zusammenhang mit Datenanbietern. Verwendung von Trace-Monitor: Navigieren Sie zu Starten Sie im Pfad ABBMon.exe: C:\ Program Files (x86)\ABB Industrial IT\Inform IT\Display Services\Server\Utils 3BSE046784-600 B...
Seite 321 Abschnitt 8 Information Management Trace-Monitor 3BSE046784-600 B...
Seite 322 Ausgabe an die Protokolldate Abbildung 88. Auswahlprozess-Dialog Abbildung 89. Trace-Monitor-Fenster start c:\ Program Files(x86)\ABB Industrial Wählen Sie IT\Inform IT\Display Services\Server\Utils\ABBTrace.exe. Dann wird der Dialog für die Trace-Einstellungen eingeblendet. Verwenden Sie diesen Dialog um den Trace-Monitor zu öffnen (Verweis Abbildung...
Seite 323 Abschnitt 8 Information Management Trace-Monitor 3BSE046784-600 B...
Seite 324 Statusdialog angezeigt (ABB Start Menu > ABB Industrial IT 800xA > Information Mgmt > Display Services > IM Display Server Status). Weitere Informationen zum ABB Start-Menü finden Sie in System 800xA Tools (2PAA101888*). Wählen Sie alle „Traces“ in der Liste „Flags“.
Seite 325 Abschnitt 8 Information Management Trace-Monitor Abbildung 91. Beispiel: Trace-Monitor-Ausgabe Wenn Sie die Ausgabe an eine Protokolldatei senden, werden die identischen Informationen in der angegebenen Protokolldatei verfügbar sein. Als weitere Option können Sie eine Momentaufnahme des Trace-Monitors machen (View > Snapshot) (Ansicht >...
Seite 326: History
History Abschnitt 8 Information Management Abbildung 92. Ausschalten des Monitors History Dieser Abschnitt enthält Anleitungen für die Behebung von History-Problemen. Vorgelagerte Überprüfung auf History-Probleme Probleme mit der numerischen und/oder Nachrichtendatensammlung in Information Management History können auf Probleme im vorgelagerten 800xA-System zurückzuführen sein.
Seite 327: Danach Müssen Sie Suchen, Wenn Protokolle Keine Collect-Daten Enthalten
Sie sicher, dass Sie History-Quellenaspekte zu den Strukturen hinzugefügt haben, in denen diese Protokolle abgelegt sind. Informationen zur Konfiguration von Eigenschaftenprotokolle finden Sie im entsprechenden Abschnitt in System 800xA Information Management Configuration (3BUF001092*). Verfügbare Daten in Basic History-Trendprotokollen, jedoch nicht in IM History-Protokollen.
Seite 328 Abbildung 94. Führen Sie diese Funktion über das hsDBMaint-Hauptmenü aus. Während der Ausführung der „Stagger“-Funktion muss History laufen. Angaben zur Aktivierung der Protokollierung entnehmen Sie bitte dem Abschnitt in System 800xA Information Management Configuration (3BUF001092*). 3BSE046784-600 B...
Seite 329 Abschnitt 8 Information Management Danach müssen Sie suchen, wenn Protokolle keine Collect-Daten enthalten Vor der Staffelun Nach der Staffelun Abbildung 93. Überprüfung der Stats-Datei auf die Staffelung Abbildung 94. Stale Requests-Nachrichten in der hsCollection-Protokolldatei 3BSE046784-600 B...
Seite 330: Keine Protokollaktivierung
Um die Protokolle zu starten, verwenden Sie den Aspekt „Log List“ (Protokollliste) im IT History Objects-Objekt in der Knotenadministration- Struktur. Weitere Informationen zum Starten und Anhalten der Datensammlung finden Sie in System 800xA Information Management Configuration (3BUF001092*). History kann nicht gestartet werden •...
Seite 331: Der Bericht Kann Nicht Aus Den Im-Berichtsprotokollen Abgerufen Werden
Abschnitt 8 Information Management Der Bericht kann nicht aus den IM-Berichtsprotokollen abgerufen werden ist. Sonst wird empfohlen, dass Sie sich als jener Benutzer anmelden, der die Software installiert hatte. Dieser Benutzer ist ein Mitglieder HistoryAdmin- Gruppe. Alternativ können Sie den aktuellen Benutzer auch als HistoryAdmin hinzufügen.
Seite 332 Unzureichender Oracle Tablespace Abschnitt 8 Information Management Klein - 500K Tablespace Einträge Mittel - 3M Einträge Groß - 12M Einträge INFORM_HS_RUNTIME 214 MB 1287 MB 5224 MB HS_INDEXES 190 MB 1144 MB 4589 MB 3BSE046784-600 B...
Seite 333: Tablespace-Erweiterung
Abschnitt 8 Information Management Unzureichender Oracle Tablespace Tabelle 14. OPC-Nachrichtenprotokolle (einschließlich PDLMSGLOG) Tablespace Klein - 500K Einträge Mittel - 3M Einträge Groß - 12M Einträge Temp 512 MB 1024 MB 2048 MB Rollback (rückgängig 256 MB 512 MB 1024 MB machen) Tabelle 15.
Seite 334: Unzureichender Temp-Tablespace Und Rollback-Segmente
Unzureichender Temp-Tablespace und Rollback-Segmente Abschnitt 8 Information Management Unzureichender Temp-Tablespace und Rollback-Segmente Die Oracle Temp-Tablespace und Rollback-Segmente werden während bestimmter History-Operationen verwendet, einschließlich Wiederherstellung, Archivierung, Nachrichten und PDL-Konsolidierung, Löschen von PDL-Daten und Reporting. Ab Information Management Version 4.0 und später (mit Oracle 9) wurden die Rollback-Segmente durch UNDO-Tabellen ersetzt.
Seite 335 Abschnitt 8 Information Management Kein Zugriff auf die History-Datenbank über SQL ORA_DBA • Geben Sie bei jeder Verbindung mit Oracle das @localhost-Suffix für die Verbindung an. Das ist für die Verbindung mit Oracle erforderlich. 3BSE046784-600 B...
Seite 336: Eintragstabellen Und Fehlerberichte Für Numerische Protokolle
Eintragstabellen und Fehlerberichte für numerische Abschnitt 8 Information Management Protokolle Abbildung 96. Überprüfung von Benutzergruppen Eintragstabellen und Fehlerberichte für numerische Protokolle Der hsDBMaint Entry Tables Report (Eintragstabellenbericht) bietet gute Informationen für die Fehlerbehebung numerischer Protokolle. Dieser Bericht hilft Ihnen zu ermitteln, ob das Problem in History oder in einer anderen Anwendung zu suchen ist, beispielsweise im Kernsystem oder in der Datenzugriffsanwendung.
Seite 337 Abschnitt 8 Information Management Eintragstabellen und Fehlerberichte für numerische Protokolle Um diesen Bericht zu erstellen, öffnen Sie eine Windows-Eingabeaufforderung. Geben Sie folgendes ein: hsDBMaint -report > report.txt error.txt 2> hsDBMaint muss über die Administrator-Eingabeaufforderung ausgeführt werden. Der Standardordner für die Administrator-Eingabeaufforderung ist c:\windows\system32.
Seite 338 Eintragstabellen und Fehlerberichte für numerische Abschnitt 8 Information Management Protokolle Die Eintragstabelle bietet Statistiken, die Ihnen helfen zu verifizieren, ob die numerischen Protokolle richtig funktionieren oder nicht. Sie können auch mithilfe der Log-ID nach einem spezifischen Protokollnamen suchen Abbildung 98. Die Log-IDs werden in SQL-Abfragen gegen historische Tabellen verwendet.
Seite 339: Oracle Startet Nicht
Abschnitt 8 Information Management Oracle startet nicht Abbildung 99. Fehlerbericht Oracle startet nicht Probleme mit dem DNS-Server können wiederum Probleme mit Oracle herbeiführen. Wenn Sie Probleme mit Oracle haben, überprüfen Sie, ob der DNS- Server richtig funktioniert. Testen Sie das mit dem nslookup-Befehl. Führen Sie den Befehl für den lokalen Knoten und eine externe Website aus (zum Beispiel www.cnn.com).
Seite 340: Ereignisüberwachung
Ereignisüberwachung Abschnitt 8 Information Management Abbildung 100. Überprüfung des DNS-Servers Ereignisüberwachung Daten aus 800xA können gelegentlich stoppen, dann werden keine neuen Updates empfangen. IM erzeugt Fehlermeldungen. Es handelt sich dabei jedoch nicht um Alarme. IM hat einen eigenen OPC/AE-Server, um Ereignisse bei Bedarf im 800xA Ereignisspeicherdienst zu protokollieren.
Seite 341 Abschnitt 8 Information Management Ereignisüberwachung Führen Sie die folgende Installation (Setup) aus, um die Nachrichten zu überprüfen: Erzeugen Sie zwei neue Aspekte im Inform IT History-Objekt in der Servicestruktur: Alarm- und Ereignislisten Konfiguration von Alarm- und Ereignislisten. In der Konfigurationsansicht des „Alarm and Event List Configuration“- Aspekts wählen Sie Simple Event >...
Seite 342 Ereignisüberwachung Abschnitt 8 Information Management In der Konfigurationsansicht des „Alarm und Event List“-Aspekts wählen Sie die Optionsschaltfläche Object (Objekt) (Abbildung 102). Abbildung 102. Objekt-Konfiguration Der Alarm- und Ereignislisten-Aspekt zeigt lediglich Nachrichten der Kategorie IM History. Verwenden Sie die Konfigurationsansicht des „„Alarm and Event List Configuration“-Aspekts, um die Spalten so zu konfigurieren wie im nachstehenden Screenshot gezeigt (Abbildung...
Seite 343: Diagnose
Datenzugriffsanwendungen Abschnitt 8 Information Management Diagnose Für die informative Diagnose, wie den Zustand des Archivvolumens oder eines IM- Dienstes, sind keine Aktionen erforderlich. Bei anderen Diagnosen muss ggf. folgendermaßen eingegriffen werden. Diagnosen, die sofortige Aktionen erfordern: • Jene mit ORA-nnnnn-Fehler oder Text beginnend mit Failed to Extend (Fehler bei der Erweiterung).
Seite 344 Allgemeine Tipps zur Fehlerbehebung Abschnitt 8 Information Management Scheduler Probleme hat oder nicht. Wenn ein Dialogfeld zur Eingabe von „userid/password“ (Benutzer-ID/Kennwort) oder „data source“ (Datenquelle) auffordert, weist dies darauf hin, dass ein von Scheduler initiierter Bericht nicht ausgeführt wird. Überprüfen Sie auch den ODBC-Quellen_Localhost, um sicherzustellen, dass dieser nicht mit einer Benutzer-ID (das Feld sollte leer sein) konfiguriert wurde.
Seite 345 Abschnitt 8 Information Allgemeine Tipps zur Fehlerbehebung Management Versuchen Sie einen leeren Bericht auszuführen. Deaktivieren Sie alle Excel Add-ins, einschließlich Data Direct. Dadurch werden jene Situationen vermieden, in denen Excel ggf. einen Dialog einblenden könnte. • Testen Sie Funktionsaufrufe interaktiv in Excel - Der Microsoft Excel Funktion-Assistent versucht Funktionen immer dann auszuführen, wenn ein neuer Parameter eingegeben wird.
Seite 346: Reparieren Großer Berichte (Lange Ausführungszeit)
Reparieren großer Berichte (lange Ausführungszeit) Abschnitt 8 Information Management • • Allgemeine Unterstützung für Crystal Reports - Siehe die folgende Website: http://support.businessobjects.com/search/ www.crystalkeen.com www.crystalbook.com www.mindconnection.com www.tech-tips.com http://msdn.microsoft.com/library/default.asp?url=/library/en- us/crystlmn/html/crsamsamples.asp www.hammerman.com www.kenhamady.com www.chelseatech.co.nz Reparieren großer Berichte (lange Ausführungszeit) Wenn die Ausführung eines Berichts ungewöhnlich lange dauert und kein Zeitlimit für die Aktion festgelegt wurde, werden andere Aufträge in der Warteschlange ggf.
Seite 347: Lesen Von Datadirect (Excel) Berichten Aus Einem Fileviewer-Aspekt
Knoten erforderlich, auf denen DataDirect-Berichte vom Application Scheduler ausgeführt werden. Weitere Informationen finden Sie im Abschnitt zu DataDirect (Excel-Datenzugriff) in in System 800xA Information Management Data Access and Reports (3BUF001094*). Lesen von DataDirect (Excel) Berichten aus einem FileViewer-Aspekt Das kann dazu führen, dass die Excel- und Plant Explorer-Fenster einfrieren.
Seite 348 Scheduler-Dienstgruppe Abschnitt 8 Information Management Reports geladen ist. Wenn die standardmäßige Dienstgruppe kein Crystal Reports enthält, schlägt die Ausführung des Berichts mit folgendem Fehler fehl: /FAILED: Unable to open report into Crystal: Object variable of With block not set. Die standardmäßige Dienstgruppe für einen Dienst ist die erste, die in der Dienststruktur in der Scheduler-Kategorie aufgeführt ist (in alphabetischer Reihenfolge).
Seite 349: Startberechtigungen
Abschnitt 8 Information Startberechtigungen Management Startberechtigungen Der Scheduler verfügt über zwei (2) Automatisierungsschnittstellen: • EXSingleAuto.clsExcelAutomation - Excel Automatisierung • CRSingleAuto.clsAutoSingleCR - Crystal Reports Automatisierung Durch die Installation eines Sicherheitsfix ändert sich das Verhalten von Excel oder Crystal Reports möglicherweise. Gehen Sie in einem solchen Fall folgendermaßen vor, um dieses Problem zu beheben: Verwenden Sie den Windows Task Manager, um die Prozesse EXSingleAuto.ex und EXCEL.EXE zu beenden...
Seite 350: Installation Und Software
Abschnitt 8 Information Management Installation und Software Suchen Sie die Datei DataDirect.INI unter: C:\Users\800xaservice\AppData\Roaming\ABB\DataDirect, wobei 800xaServiceAccount das 800xA-Dienstkonto gemäß Angabe auf der Registerkarte „Software und User Settings“ (Software und Benutzereinstellungen) im 800xA System Konfigurations-Assistent ist. Bauen Sie folgendermaßen eine identische Struktur unter den Pfaden „All Users“...
Seite 351 Abschnitt 8 Information Installationsort der Information Management Software Management Management-Funktion nutzt, benötigen Sie den Batch Management-Client. Dieser Vorgang wird im Abschnitt zur Installation der Anwendungsserver in System 800xA Installation and Upgrade Getting Started (2PAA111708*) beschrieben. 3BSE046784-600 B...
Seite 352: Überprüfen Der Information Management-Installation
ANDEREN 800xA-Systemknoten (außer dem Domänencontroller). Dazu gehören Aspect Server, Connectivity Server, Batch- und Asset Optimization Anwendungsserver, Workplace-Clients und Engineering Stations. Ziehen Sie die schrittweisen Anleitungen für jeden Knotentyp in System 800xA Installation and Upgrade Getting Started (2PAA111708*) hinzu. Die Information Management Display- und Client-Dienste sind Anwendungen für den Datenzugriff.
Seite 353: Anleitungen Für Die Konfiguration Der History Datenbank-Instanz
ABB Inform IT - Open Data • ABB Inform IT - History • ABB Inform IT - Open Access ODBC x86 • ABB Inform IT - Open Data Access Data Access • ABB Inform IT- Open Data Access • ABB 800xA DataDirect ODBC x64 •...
Seite 354 Anleitungen für die Konfiguration der History Datenbank- Abschnitt 8 Information Management Instanz. Oracle Temp-Platz entsprechend erhöhen. Die Vorgehensweise wird beschrieben im Abschnitt zur Erweiterung von Tablespaces für die Oracle-History-Dateien in System 800xA Information Management Konfiguration (3BUF001092*). 3BSE046784-600 B...
Seite 355: Einen Benutzer Für Oracle Hinzufügen
