7.4.2 Elektrische Versorgung anschließen
Für die Spannungsversorgung wird als Beispiel die Bedieneinheit TS-EC-E-CR, mit der
Materialnummer R961009676 (nicht im Lieferumfang), verwendet. Diese ist im
Baugruppenträger der Arbeitsstation WS290 montiert.
Für die elektrische Versorgung muss der Anschlussstecker (M12) des Verbindungskabels
an den Einbausteckverbinder des Basismodules geschraubt werden. Die beiden
Sicherheits-Federkorbstecker des Verbindungskabels werden in die entsprechenden
Sicherheits-Einbaubuchsen der Bedieneinheit TS-EC-E-CR gesteckt. Hierbei muss auf die
richtige Farbzuordnung geachtet werden. Bedeutet, roter Stecker in die rote Buchse und der
blaue Stecker in die blaue Buchse stecken.

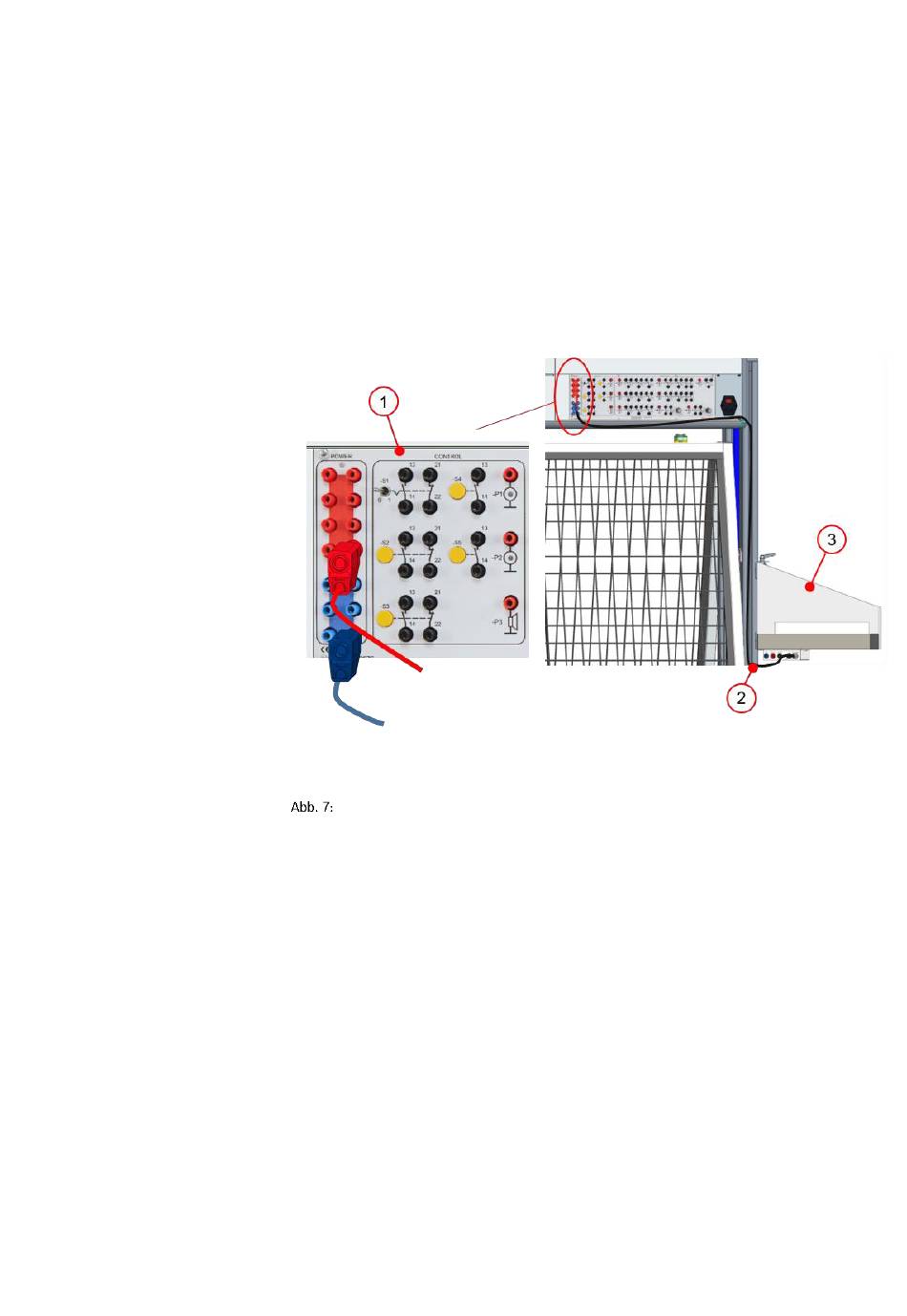

Die nachfolgende Abbildung verdeutlicht den elektrischen Anschluss.
1. Bedieneinheit TS-EC-E-CR
2. Verbindungskabel TS-AC GMOD TYP3
Elektrischer Anschluss

7.4.3 Montage des Basismoduls

Nachfolgend werden die Montage und der elektrische Anschluss des Erweiterungsmoduls
(TS-AC E2-M3-1X, R901540133) in 4 Schritten beschrieben.
Abweichend hierzu kann auch ein anderes Erweiterungsmodul verwendet werden.
Montage | Automax 100 | Basismodul TS-AC B2-M1-1X
3.
Bosch Rexroth AG | 02.2021 | DOK-SUPPL*-TS-AC B2-M1-ASRS-DE-P
Basismodul TS-AC B2-M1-1X
25/48
