- Seite 1 Products Solutions Services BA01597C/07/DE/02.17 71359402 Betriebsanleitung CYA680 Durchflussarmatur...
-
Seite 3: Inhaltsverzeichnis
CYA680 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Warnhinweise ......4 Verwendete Symbole . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument CYA680 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod Ursache (/Folgen) oder zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshin

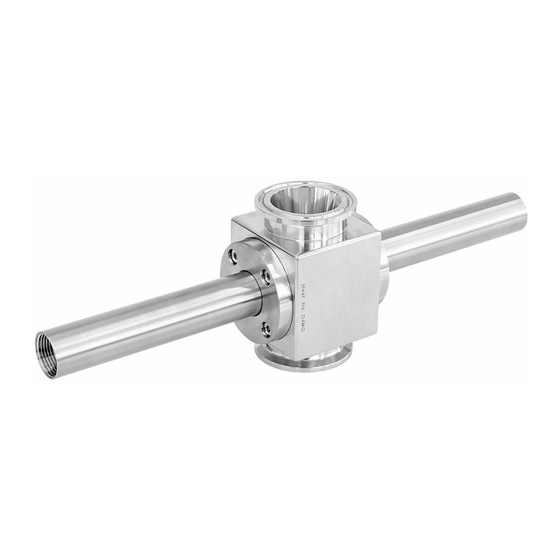

Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Die Durchflussarmatur CYA680 ist für den Einbau von 12 mm-Sensoren mit Pg 13,5 in Rohrleitungen konzipiert. Durch die konstruktive Ausführung ist ein Betrieb in druckbeaufschlagten Systemen mög- lich (siehe Technische Daten). -
Seite 6: Betriebssicherheit
Warenannahme und Produktidentifizierung CYA680 Betriebssicherheit 1. Vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Richtigkeit prüfen. Sicherstellen, dass elektrische Kabel und Schlauchverbindungen nicht beschä- digt sind. 2. Beschädigte Produkte nicht in Betrieb nehmen und schützen Sie diese vor versehent- licher Inbetriebnahme. -
Seite 7: Produktidentifizierung
3. Geben Sie den Bestellcode vom Typenschild in die Suchmaske ein und wählen Sie anschließend Details anzeigen. Sie erhalten die Einzelheiten zu jedem Merkmal (gewählte Option) des Bestellco- des. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Der Lieferumfang besteht aus: •... -
Seite 8: Montage
Montage CYA680 Montage Montagebedingungen Die Durchflussarmatur CYA680 ist zur Montage in Rohrleitungen konzipiert. Hierzu müs- sen entsprechende Tri-Clamp-Anschlüsse vorhanden sein. Der Einbau kann sowohl in horizontalen als auch in vertikalen Rohrleitungen erfolgen. Einbaulage Beachten Sie die Einbauhinweise der verwendeten Sensoren! Bei vertikalem Einbau der Ceragel CPS71D Elektrodenausführung TU für Überkop-... -
Seite 9: Einbau
Einbau 4.3.1 Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Messumformer, beispielsweise Liquiline CM44P • Ein oder zwei 12 mm-Sensoren, z.B. CLS82D und / oder CPS71D • Durchflussarmatur CYA680 • Messkabel, beispielsweise CYK10 A0029448 2 Beispiel einer Messeinrichtung Messkabel Messumformer Liquiline CM44P... -
Seite 10: Kontrolle
Montage CYA680 4.3.2 Einbau der Armatur in den Prozess WARNUNG Bei austretendem Prozessmedium besteht Verletzungsgefahr durch hohen Druck, hohe Temperatur oder durch chemische Gefährdung. ‣ Tragen Sie Schutzhandschuhe, Schutzbrille und Schutzkleidung. ‣ Montieren Sie die Armatur nur bei leeren und drucklosen Rohrleitungen. -
Seite 11: Wartung
CYA680 Wartung Wartung WARNUNG Verletzungsgefahr durch ausströmendes Medium ‣ Stellen Sie vor jeder Wartungsmaßnahme sicher, dass die Prozessleitung leer und gespült ist. Reinigung der Armatur Für stabile, sichere Messungen müssen Armatur und Sensor regelmäßig gereinigt werden. Häufigkeit und Intensität der Reinigung sind abhängig vom Medium. -
Seite 12: Reinigungsmittel
Wartung CYA680 Reinigungsmittel Die Auswahl des Reinigungsmittels ist abhängig vom Grad und der Art der Verschmut- zung. Die häufigsten Verschmutzungen und die geeigneten Reinigungsmittel finden Sie in der folgenden Tabelle. Art der Verschmutzung Reinigungsmittel Fette und Öle Heißes Wasser bzw. temperierte tensidhaltige (alkalische) Mittel oder wasserlösliche organi-... -
Seite 13: Austausch Der O-Ringe
CYA680 Wartung Austausch der O-Ringe Tauschen Sie die O-Ringe mindestens alle 12 Monate. Die Wartungsintervalle sind applikationsabhängig. Bei besonderen Belastungen (Hitze, Druck, aggressive Chemikalien, Abrasion) müssen die Wartungsintervalle verkürzt wer- den. VORSICHT Verletzungsgefahr durch Mediumsreste und durch erhöhte Temperaturen ‣... -
Seite 14: Reparatur
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. -
Seite 15: Zubehör
CYA680 Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Doku- mentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Ser- vice oder Ihre Vertriebszentrale. pH-Sensoren Orbisint CPS11D / CPS11 • pH-Elektrode für die Prozesstechnik •... -
Seite 16: Ph-Isfet-Sensoren
Zubehör CYA680 Ceraliquid CPS42D / CPS42 • Redox-Elektrode mit Keramik-Diaphragma und KCl-Flüssigelektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps42d oder www.endress.com/cps42 Technische Information TI00373C Ceragel CPS72D / CPS72 • Redox-Elektrode mit Referenzsystem inklusive Ionenfalle • Produktkonfigurator auf der Produktseite: www.endress.com/cps72d oder www.endress.com/cps72... -
Seite 17: Leitfähigkeitssensoren
CYA680 Zubehör Memosens CPS96D • pH-Redox-Kombisensor für chemische Prozesse • Mit vergiftungsresistenter Referenz mit Ionenfalle • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps96d Technische Information TI00507C Leitfähigkeitssensoren Memosens CLS82D • Vier-Elektroden-Sensor • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cls82d... -
Seite 18: Technische Daten
Technische Daten CYA680 Technische Daten Prozess Prozesstemperatur- und Prozesstemperatur- und druckbereich sind abhängig von Werkstoff und Nennweiten. Druckbereich Prozessanschluss Nennweite Nenndruck Temperatur Tri-Clamp 316L 0,25 ... 2" 16 bar (230 psi) 0 ... 130 °C (32 ... 266 °F) Tri-Clamp PVDF (Kynar) 0,25", 0,5", 0,75"... -
Seite 19: Stichwortverzeichnis
