Sensorkabel einführen
13

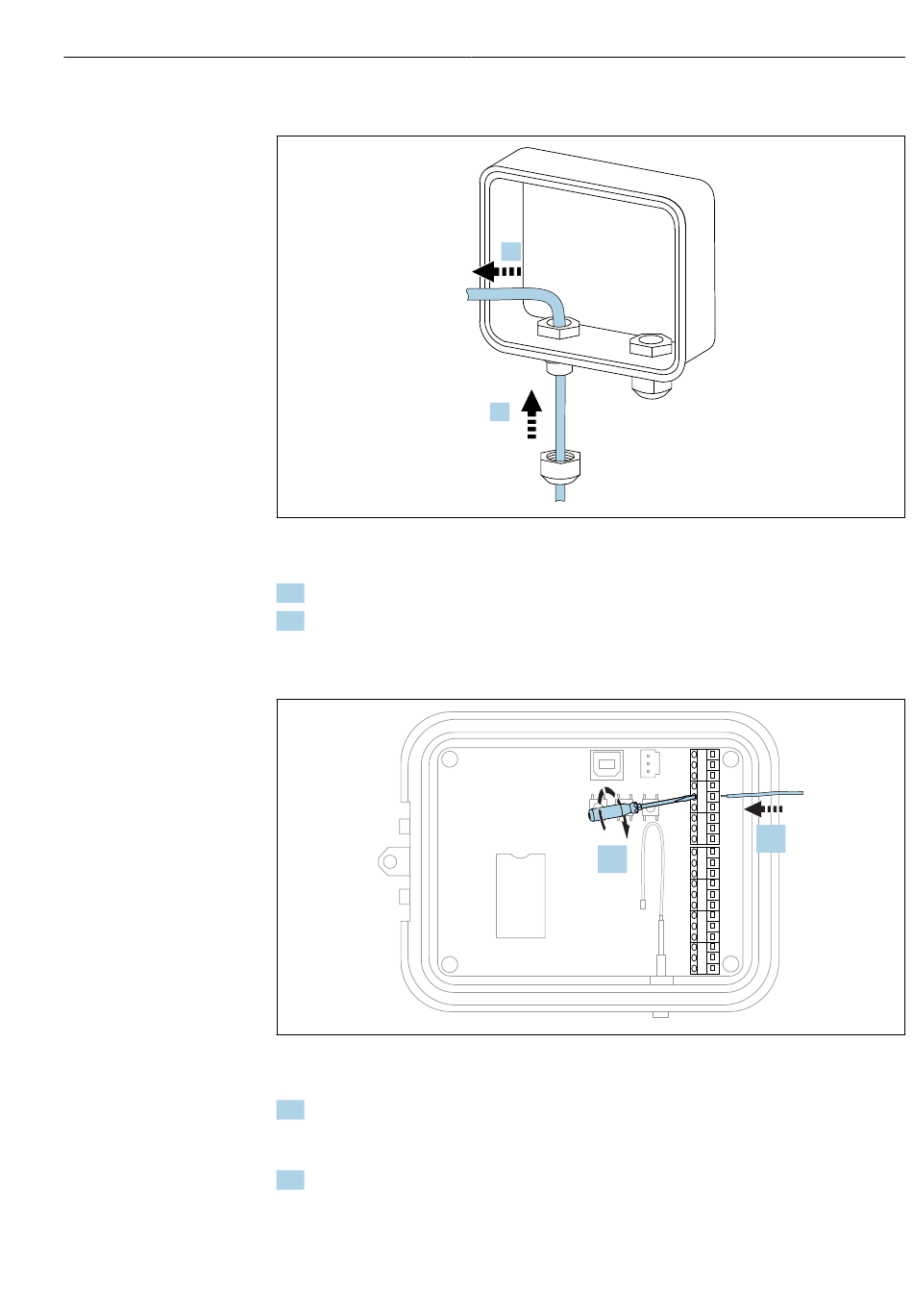

Sensorkabel einführen
1. Sensorkabel durch die Kappe der Kabeldurchführung führen
2. Kabel durch die Kabeldurchführung drücken
8.3.3
Leitung anschließen
14
Leitung anschließen
1. Bei Bedarf mit einen Schraubendreher die Anschlussschraube der E/A-Schnittstelle
lösen.
Leitung in die Klemmenseite des Anschlusses schieben
2. Schraube mit einem Drehmoment von 0,2 Nm festziehen, um die Leitung sicher am
Anschluss zu befestigen
2.
1.
2.
Elektrischer Anschluss
A0033527
1.
A0033529
