Levelflex M FMP41C 4...20 mA HART
3.2

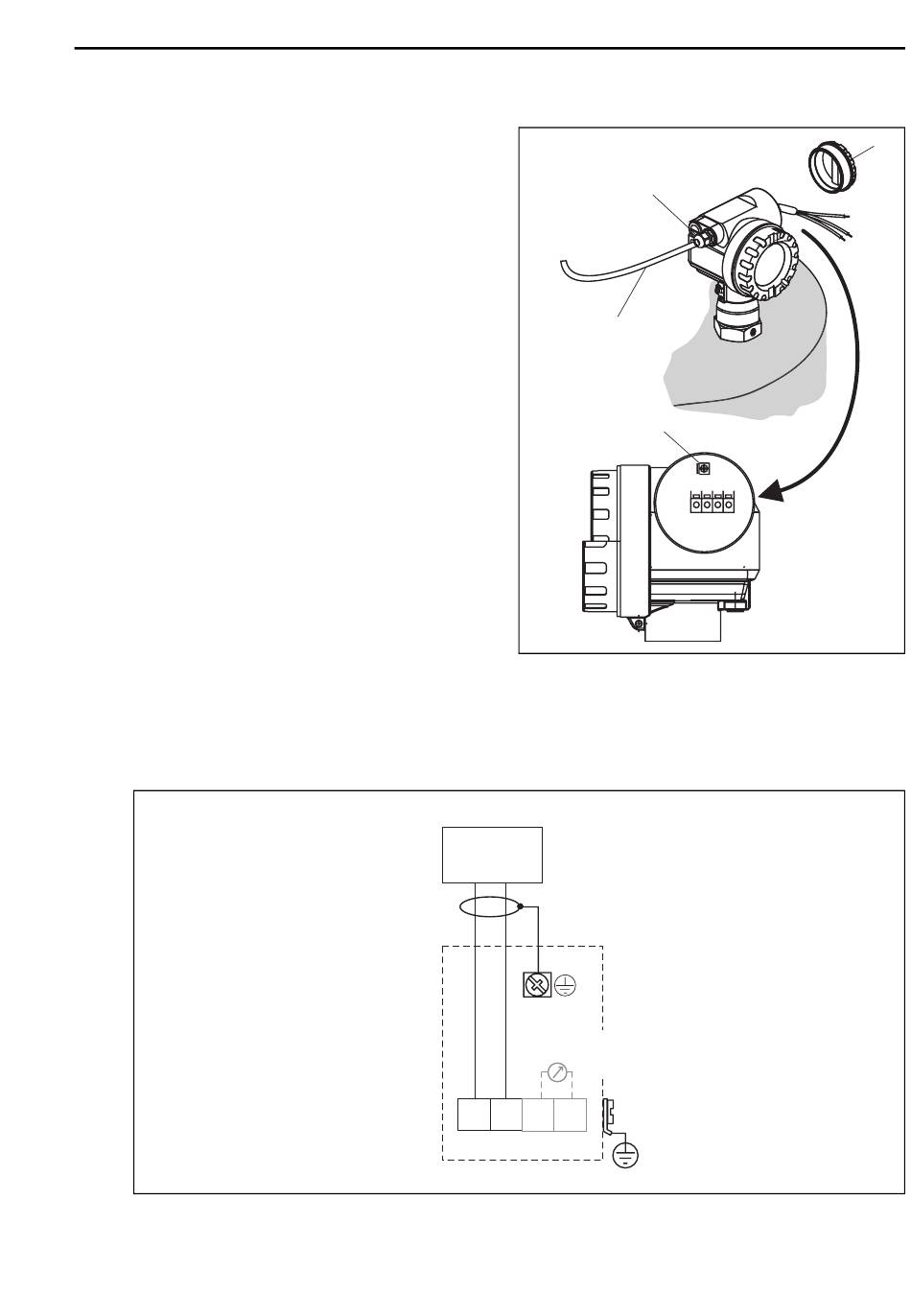

Verdrahtung im Gehäuse T12
1.
Gehäusedeckel (1) abschrauben.
2.
Kabel (2) durch die Kabelverschrau-
bung (3) einführen.
3.
Kabelschirm mit der Erdungsklemme
(4) im Anschlussraum verbinden.
4.
Anschluss herstellen (siehe Klemmen-
belegung).
5.
Kabelverschraubung (3) festdrehen.
Max. Drehmoment 10...12 Nm!
6.
Gehäusedeckel (1) zuschrauben.
7.
Hilfsenergie einschalten.
3.3
Klemmenbelegung
Endress+Hauser
2-Draht-Ausführung
Speise-
spannung
Testbuchse
(Ausgangsstrom)
1 2
3 4
L- L+
I+
I-
3
2
4
1 2 3 4
L00-FMP40xxx-04-00-00-xx-002
PAL
L00-FMP4xxxx-04-00-00-de-009
Verdrahtung
