Inbetriebnahme (über Bedienmenü)
9.5 Füllstandmessung konfigurieren

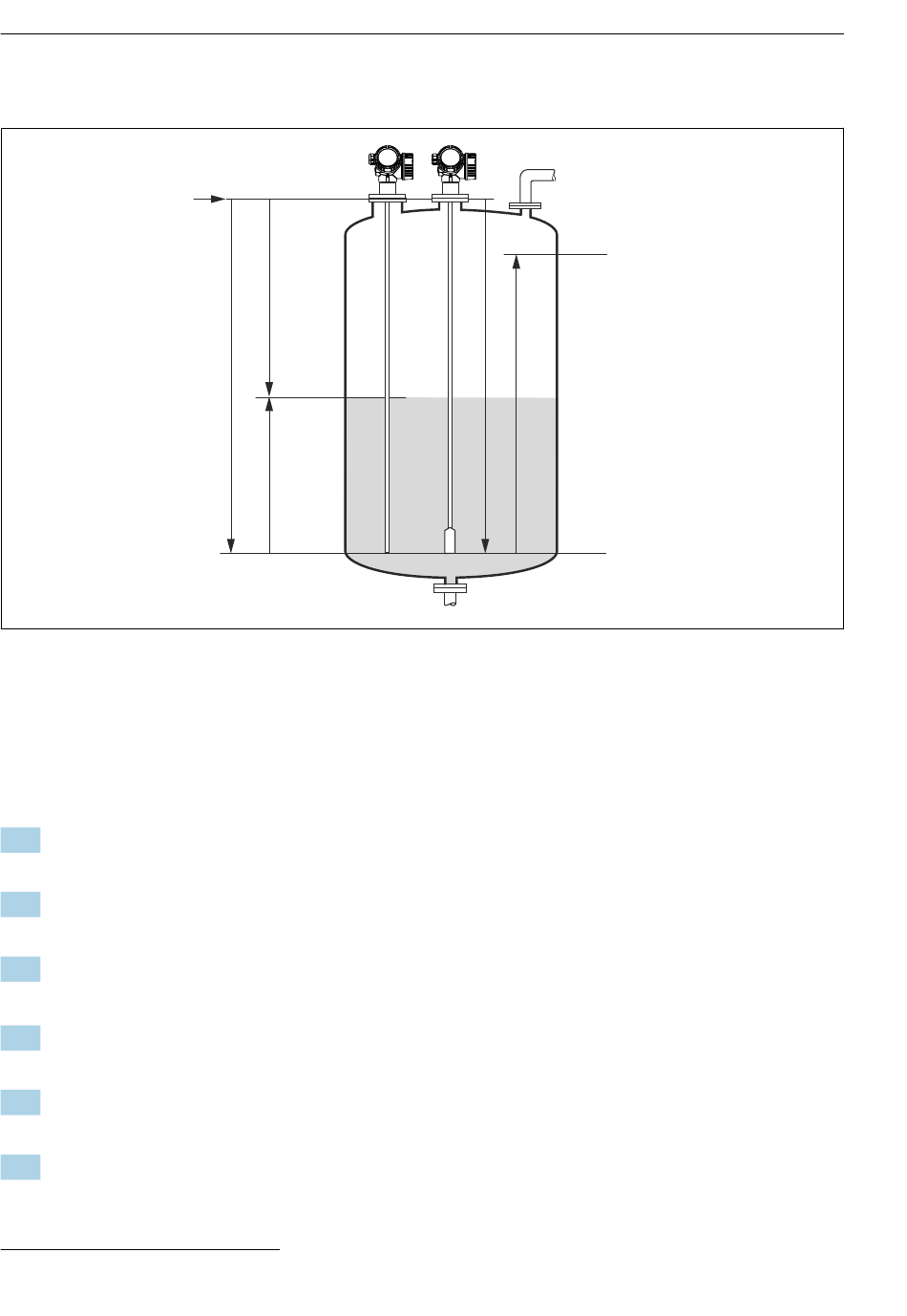

 10 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten
LN = Sondenlänge
D = Distanz
L = Füllstand
1. Setup → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Setup → Längeneinheit
 Längeneinheit wählen.
3.
Setup→Betriebsart
 Option Füllstand wählen.
4. Setup → Tanktyp
 Tanktyp wählen.
5. Setup → Rohrdurchmesser (nur bei "Tanktyp" = "Bypass/Schwallrohr")
 Durchmesser des Bypasses oder Schwallrohrs angeben.
6. Setup → Mediengruppe
 Mediengruppe angeben (Sonstiges oder Wässrig (DK >= 4))
2) nur vorhanden bei Geräten mit Anwendungspaket "Trennschichtmessung"
42
R
D
LN
L
R = Referenzpunkt der Messung
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
2)
20 mA
100%
E
F
4 mA
0%
Levelflex FMP51 Modbus
A0011360
