10 | Informationen zur Anlage abrufen
Menü: Solar
Unter den einzelnen Menüpunkten sind nur Informationen ver-
fügbar, wenn die entsprechenden Anlagenteile installiert sind.
Menüpunkt
Beschreibung
Solarsensoren
Aktuell gemessene Temperaturen mit An-
(grafisch)
zeige der Position des ausgewählten Tem-
peraturfühlers in der
Solaranlagenhydraulik (mit grafischer Vi-
sualisierung der aktuellen Betriebszustän-
de der Aktoren der Solaranlage)
Solarertrag
Solarertrag der vergangenen Woche, So-
larertrag der aktuellen Woche und der Ge-
samtertrag der Solaranlage seit
Inbetriebnahme der Solaranlage
Tab. 6
Informationen zur Solaranlage

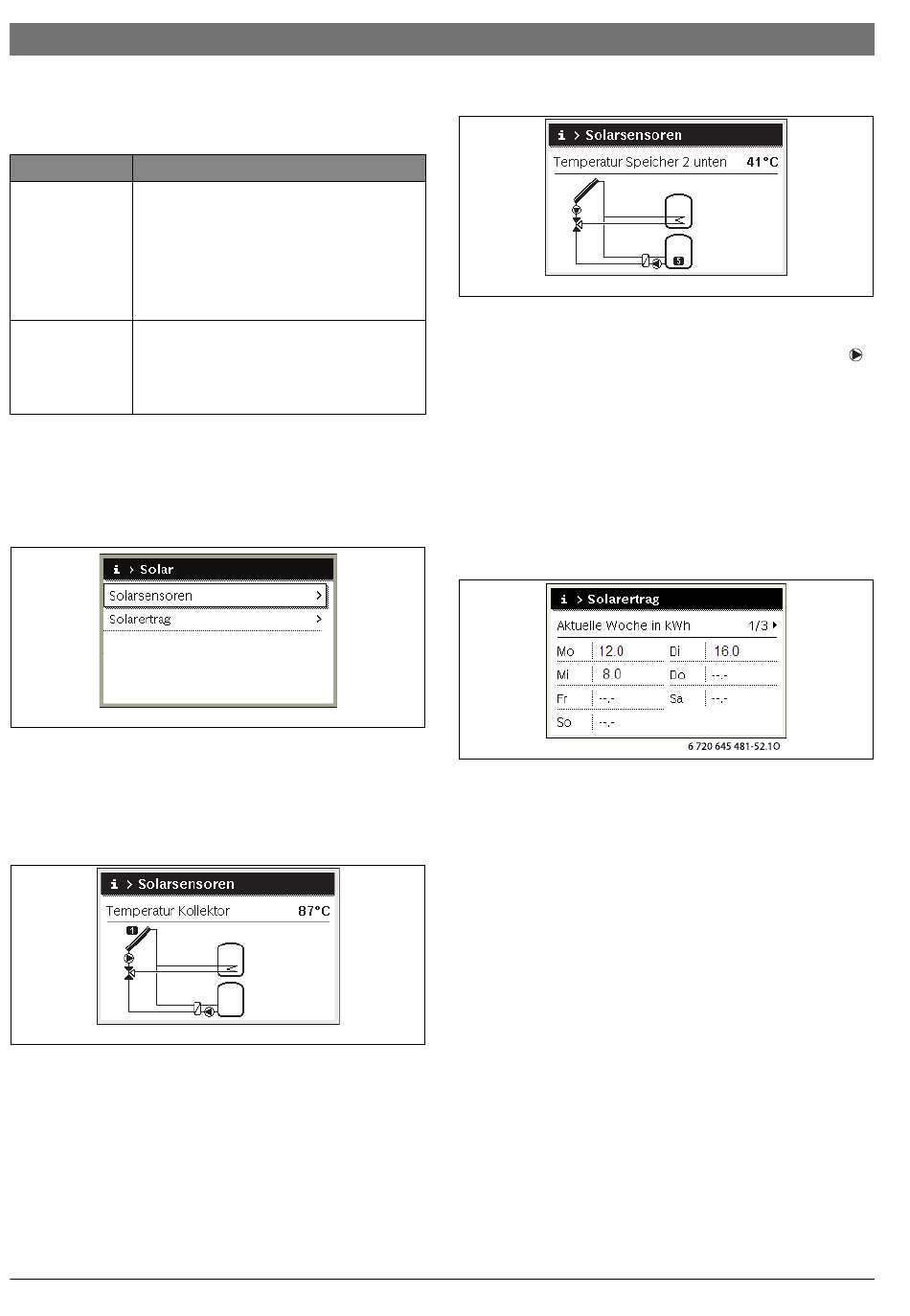

Informationen zur Solaranlage abrufen
▶ Wenn die Standardanzeige aktiv ist, info-Taste drücken, um
das Infomenü zu öffnen.
▶ Auswahlknopf drücken, um das Menü Solar zu öffnen.
▶ Auswahlknopf drehen, um den Menüpunkt Solarsensoren
zu markieren und Auswahlknopf drücken.
Die aktuelle Temperatur am Temperaturfühler mit der
kleinsten Nummer wird angezeigt. Die Nummer in der Gra-
fik kennzeichnet die Position des Temperaturfühlers in der
Anlage, z. B. Kollektortemperatur [1].
6720863409 (2016/10)
6 720 645 481-49.2O
6 720 645 481-50.2O
▶ Auswahlknopf drehen, um weitere Temperaturen abzuru-
fen.
In den Grafiken im Infomenü werden in der Solaranlage ins-
tallierte Pumpen, Mischer und Ventile dargestellt. Wenn
eine Pumpe läuft, dreht sich das Symbol für die Pumpe
Gefüllte Dreiecke in den Symbolen für Mischer oder Ventile
stellen dar, in welche Richtung die Solarflüssigkeit läuft.
Informationen zum Solarertrag abrufen
▶ Wenn die Standardanzeige aktiv ist, info-Taste drücken, um
das Infomenü zu öffnen.
▶ Auswahlknopf drücken, um das Menü Solar zu öffnen.
▶ Auswahlknopf drehen, um Solarertrag zu markieren und
Auswahlknopf drücken.
Die Solarerträge der aktuellen Woche werden angezeigt.
▶ Auswahlknopf drehen, um zwischen den Anzeigen für den
Solarertrag der aktuellen Woche, der vergangenen Woche
und den Gesamtertrag der Solaranlage seit der Inbetrieb-
nahme zu wechseln.
Informationen zum Umlade- oder Warmwassersytem abru-
fen
Diese Menüpunkte sind nur verfügbar, wenn die Anlage ent-
sprechend aufgebaut ist. Unter diesen Menüpunkten wird das
Umlade- oder Warmwassersystem entsprechend der Solaran-
lage dargestellt. Die Temperaturfühler werden einzeln ange-
zeigt.
6 720 645 481-51.2O
CS 200
.
