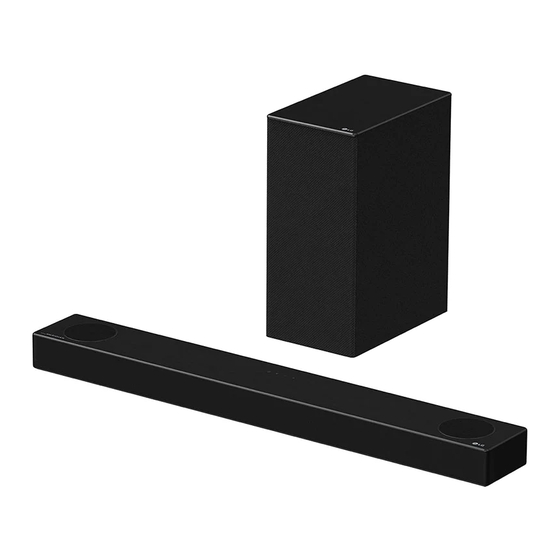

Soundbar Kurzanleitung Produkt installieren und benutzen a Die Soundbar mit Ihrem TV-Gerät verbinden über ein Lichtwellenleiter-Kabel oder ein HDMI-Kabel. OPTICAL HDMI IN HDMI IN (ARC) HDMI OUT A Soundbar D Kabelloser Subwoofer - Sollte in der Nähe der Soundbar installiert werden. B Empfänger für Fernbedienung / Statusanzeige E Externes Gerät - (Blu-ray Player, Spielekonsole C Lautsprecher für hinten / Kabelloser Empfänger...
Die App LG Sound Bar verbinden ([ Siehe „Mit einem Smartphone verbinden über die App LG Sound Bar“ auf Seite 36.) A Google Play oder App Store mit dem Smartphone aufrufen und die App LG Sound Bar finden und installieren. B Weitere Informationen zur App finden Sie unter dem Menüpunkt [Einstellung] unter [Hilfe].
Seite 4
Soundbar manuell mit dem kabellosen Subwoofer oder kabellosen Empfänger verbinden ([ Siehe „Kabellosen Subwoofer manuell verbinden“, „Manuelle Verbindungsherstellung“ auf Seite 8, 10.) Falls auf der Rückseite des kabellosen Subwoofers oder auf der Vorderseite des kabellosen Empfängers eine rote LED leuchtet, dann bedeutet das, dass die Soundbar nicht an den Lautsprechern angeschlossen ist.
46 Fehlerbehebung Am TV-Gerät anschließen Anhang 25 Per Lichtwellenleiter-Kabel anschließen 49 Technische Daten 27 Verbinden durch LG Sound Sync (Drahtlos) 51 Eingetragene Markenzeichen und Lizenzen 28 Mit einem HDMI-Kabel anschließen 52 Information: Hinweis bezüglich Open-Source- Software Ein externes Gerät anschließen 52 Handhabung des Produkts 30 Mit einem HDMI-Kabel anschließen...
Installation Produkt anschließen Nach Anschluss des kabellosen Subwoofers genießen Sie einen besseren Klang. Den kabellosen Subwoofer automatisch verbinden Nach Durchführung der Installation wird der kabellose Subwoofer automatisch mit der Soundbar verbunden. Der Subwoofer wird in folgender Reihenfolge mit der Soundbar verbunden. a Das Netzkabel im kabellosen Subwoofer einstecken.
Seite 7
Anhand der LED auf der Rückseite des kabellosen Subwoofers die Verbindung überprüfen Die LED auf der Rückseite des kabellosen Subwoofers zeigt Ihnen den Verbindungsstatus. LED-Farbe Status Grün blinkend Verbindung wird hergestellt Grün Verbindung erfolgreich hergestellt Mangelhafte Verbindung, oder der Subwoofer ist in Standby Netzkabel nicht angeschlossen...
Seite 8
Kabellosen Subwoofer manuell verbinden Falls auf der Rückseite des kabellosen Subwoofers eine rote LED leuchtet, dann bedeutet das, dass die Soundbar nicht mit dem Subwoofer verbunden ist. Wenn das der Fall ist, in folgender Reihenfolge anschließen. a Auf der Soundbar auf die Taste Ein/Aus drücken, um das Gerät auszuschalten.
Die Lautsprecher für hinten am kabellosen Empfänger anschließen (SPK8-S, separat verkauft) Automatischer Verbindungsherstellung Nach Durchführung der Installation wird der kabellose Empfänger automatisch mit der Soundbar verbunden. Die Soundbar wird in folgender Reihenfolge mit dem kabellosen Empfänger verbunden. a Die Lautsprecherkabel an die entsprechenden Anschlüsse der Lautsprecher für hinten (links, rechts) anschließen.
Verbindungsstatus anhand der LED-Farbe prüfen Die Farbe der LED auf der Vorderseite des kabellosen Empfängers signalisiert den Verbindungsstatus. LED-Farbe Status Grün blinkend Verbindung wird hergestellt Grün Verbindung erfolgreich hergestellt Mangelhafte Verbindung, oder der Empfänger ist in Standby Netzkabel nicht angeschlossen Manuelle Verbindungsherstellung Falls auf der Vorderseite des kabellosen Empfängers eine rote LED leuchtet, dann bedeutet das, dass die Soundbar nicht am Empfänger angeschlossen ist.
Ferritkern anbringen (optional) Je nach im Land üblichen Standards wird möglicherweise kein Ferritkern zur Verfügung gestellt. Ferritkern an Lautsprecherkabeln anbringen Um Funkstörungen zu reduzieren, den Ferritkern an den Lautsprecherkabeln anbringen. a Um den Ferritkern zu öffnen, an Teil [a] ziehen. b Die Lautsprecherkabel vom kabellosen Empfänger zweimal um den Ferritkern wickeln.
Raumklang einrichten Die Raumklangfunktion ermöglicht, 3D-Klang, der über mehrere Audiokanäle erzeugt worden ist, über die Lautsprecher auf beeindruckende Weise zu hören, unabhängig von den Kanälen der ursprünglich aufgenommenen Inhalte. Wenn die kabellosen Lautsprecher für hinten angeschlossen sind und wenn Sie zum Beispiel über 2.0 Kanäle aufgezeichnete Musik mit Standard-Klangeffekten hören, dann können Sie folgende Unterschiede hören.
Raumklang ein- und ausschalten a Auf die Taste Einstellungen drücken. Das Produkt befindet sich jetzt im Einstellmodus, und Sie sehen „OFF-AUTO POWER“ oder „ON-AUTO POWER“ . OFF-AUTO POWER b Um die gewünschte Raumklang-Einstellung auszuwählen, auf die Taste Links/Rechts drücken, während die Statusanzeige zwischen „OFF-AUTO POWER“ oder „ON-AUTO POWER“ wechselt. Sie können den Raumklang-Status sehen, „OFF-SURROUND“...
Seite 14
Lautsprecherklang auf Basis von Eingangskanälen Ausgang Klangeffekte Eingang Lautsprecher hinten Lautsprecher hinten nicht angeschlossen angeschlossen AI SOUND PRO 2.0 Kanäle Klang angepasst durch künstliche 5.1 Kanäle oder mehr Intelligenz STANDARD 2.0 Kanäle Sie können optimierten Klang 5.1 Kanäle oder mehr genießen.
Ausgang Klangeffekte Eingang Lautsprecher hinten Lautsprecher hinten nicht angeschlossen angeschlossen SPORTS 2.0 Kanäle Realistische Tonübertragung wie in einem Stadion 5.1 Kanäle oder mehr 2.0 Kanäle GAME Optimierter Klang für Spiele 5.1 Kanäle oder mehr BASS-BLAST 2.0 Kanäle (BASS-BLAST+) Klang mit verstärkter Bass- 5.1 Kanäle oder mehr Übertragung...
Smartphone mit diesem Produkt zu koppeln. ([ Siehe „Via Bluetooth verbinden“ auf Seite 33.) Ermöglicht Ihnen für drei Minuten, Ihr LG TV-Gerät mit diesem Produkt zu koppeln. ([ Siehe „Verbinden durch LG Sound Sync (Drahtlos)“ auf Seite 27.) b Empfänger für die Empfängt Funksignale von der Fernbedienung...
Rückseite OPTICAL IN Um das TV-Gerät per Lichtwellenleiter-Kabel am Produkt anzuschließen, das dafür benutzte Lichtwellenleiter-Kabel hier einstecken. USB-Anschluss Um Musik von einem externen Gerät wiederzugeben, das benutzte USB-Speichergerät hier anschließen. HDMI IN Um ein externes Gerät am Produkt anzuschließen, das dafür benutzte HDMI-Kabel hier einstecken.
Ermöglicht Ihnen für drei Minuten, Ihr Bluetooth-Gerät wie zum Beispiel ein Smartphone mit diesem Produkt zu koppeln. ([ Siehe „Via Bluetooth verbinden“ auf Seite 33.) Ermöglicht Ihnen für drei Minuten, Ihr LG TV-Gerät mit diesem Produkt zu koppeln. ([ Siehe „Verbinden durch LG Sound Sync (Drahtlos)“ auf Seite 27.)
d Klangeffekte Die Taste drücken und den gewünschten Klangeffekt auswählen. Statusanzeige Beschreibung Durch künstliche Intelligenz wird die optimale AI SOUND PRO Klangeinstellung passend zum Inhalt gewählt. STANDARD Sie können optimierten Klang genießen. MUSIC Klang-Technologie von MERIDIAN wird angewandt. CINEMA 3D Klang wie im Kino. CLEAR VOICE Deutliche Stimme, verbesserter Klang von Stimmen SPORTS...
Produkt stumm schalten. f Stumm Wiederholt auf die Taste drücken, um den gewünschten Eingabemodus oder die g Funktion gewünschte Funktion auszuwählen. Die Informationen zur angeschlossenen Eingangsquelle oder zu Bluetooth h Information einsehen. Eingabemodus/Funktion Angezeigt in Statusanzeige Name des verbundenen Bluetooth-Geräts OPT/ARC/E-ARC/HDMI Derzeitige Tonquelle Name der derzeit wiedergegeben Musik- oder...
k Einstellungen Die Einstellungen des Produkts anpassen: AUTO POWER, SURROUND, NIGHT TIME, TV REMOTE. Auf die Taste Settings drücken und die gewünschte Auswahl treffen, erst mit den Tasten Links/Rechts und dann mit den Tasten Aufwärts/ Abwärts, um die Einstellung zu aktivieren / deaktivieren. • AUTO POWER: Wird das TV-Gerät oder ein externes Gerät ein- oder ausgeschaltet, dann wird auch das Produkt automatisch ein- oder ausgeschaltet.
Mit der TV-Fernbedienung das Produkt steuern Die Lautstärke des Produkts kann mit der TV-Fernbedienung von LG und der TV-Fernbedienung von anderen Herstellern gesteuert werden. Funktionen, die per TV-Fernbedienung gesteuert werden können Lautstärke, Stummschaltung ein/aus Unterstützte TV-Marken LG, Panasonic, Philips, Samsung, Sharp Electronics, Sony, Toshiba, Vizio...
Lautsprecher) gestellt ist, auf der TV-Fernbedienung auf die Taste Einstellungen drücken. • Mit TV Magic Remote Control von LG ist es nicht möglich, das Produkt zu steuern. • Wenn beim TV-Gerät die Funktion SIMPLINK oder Sound Sync eingeschaltet ist, funktioniert diese Funktion möglicherweise nicht ordnungsgemäß.
Die Funktion Nachtzeit benutzen Mit dieser Funktion reduzieren Sie die allgemeine Lautstärke, aber die Lautstärke von weichen und hellen Tönen wird angehoben. Das ist praktisch, um nachts Musik zu hören oder ein Video zu sehen, wenn andere nicht gestört werden sollen. Die Funktion Nachtzeit aktivieren / deaktivieren a Auf die Taste Einstellungen drücken. Das Produkt befindet sich jetzt im Einstellmodus, und Sie sehen...
Am TV-Gerät anschließen Schließen Sie das Produkt am TV-Gerät oder Beamer an, um einen vollen und qualitativ hochwertigen Klang zu erhalten. Das Produkt ist konzipiert, Ihre Lieblingsprogramme wie Spielfilme und Sportsendungen möglichst realistisch wiederzugeben. Per Lichtwellenleiter-Kabel anschließen Sie können ein Lichtwellenleiter-Kabel benutzen, um die Audioausgabe des TV-Geräts zum Produkt zu übertragen. Sie können dann verschiedene 3D-Effeke dem Originalton hinzufügen, um den Raum mit einem tiefen satten Sound zu füllen.
Wenn das TV-Gerät per Lichtwellenleiter-Kabel am Produkt angeschlossen ist, können Sie die Lautstärke mit der LG-TV-Fernbedienung regulieren. Das geht nur bei einem TV-Gerät, das die LG TV Sound Sync Funktion unterstützt. Schlagen Sie in der Betriebsanleitung Ihres TV-Geräts nach um zu prüfen, ob Ihr TV-Gerät unterstützt wird.
Verbinden durch LG Sound Sync (Drahtlos) Wenn das TV-Gerät per LG Sound Sync (Drahtlos) mit dem Produkt verbunden ist, können Sie die Lautstärke mit der LG-TV-Fernbedienung regulieren. Schlagen Sie in der Betriebsanleitung Ihres TV-Geräts nach um zu prüfen, ob Ihr TV-Gerät unterstützt wird.
Mit einem HDMI-Kabel anschließen Sie können den Audiokanal von TV-Sendungen über das Produkt ausgeben, indem Sie das Produkt mit einem HDMI-Kabel am TV-Gerät anschließen. Sie können dann verschiedene 3D-Effeke dem Originalton hinzufügen, um den Raum mit einem tiefen satten Sound zu füllen. Fernsehsendungen sehen, nachdem das Produkt per HDMI-Kabel angeschlossen worden ist a Wenn Sie ein HDMI-Kabel benutzen wollen, den Anschluss HDMI OUT (TV eARC/ARC) auf der Rückseite...
Seite 29
SIMPLINK • SIMPLINK bezieht sich auf die HDMI-CEC Funktion, die es Ihnen ermöglicht, mit einer einzigen TV- Fernbedienung ein Audiogerät oder ein Audio-Abspielgerät, das per HDMI-Kabel an ein TV-Gerät von LG angeschlossen ist, bequem zu bedienen. - Funktionen, die mit einer SIMPLINK-kompatiblen LG TV-Fernbedienung gesteuert werden können: Ein/Aus, Lautstärke, Stummschaltung ein/aus usw.
Ein externes Gerät anschließen Wenn Sie an das Produkt ein Gerät wie zum Beispiel eine Spielekonsole oder einen Blue-ray Player anschließen, können Sie die Filme und Spiele darauf noch realistischer erleben. Mit einem HDMI-Kabel anschließen Sie können Ihr TV-Gerät oder ein anderes externes Gerät mit einem HDMI-Kabel am Produkt anschließen, damit Sie einen tiefen satten Sound erhalten.
Seite 31
c Wiederholt auf die Taste Funktion drücken, bis die Statusanzeige „HDMI“ anzeigt. d Wenn das externe Gerät ordnungsgemäß am Produkt angeschlossen worden ist, können Sie den Ton des externen Geräts über das Produkt wiedergeben. Wird ein Video wiedergegeben mit Dolby Atmos® oder DTS:X®...
Per Lichtwellenleiter-Kabel anschließen Sie können Ihr TV-Gerät oder ein anderes externes Gerät mit einem Lichtwellenleiter-Kabel am Produkt anschließen, damit Sie einen tiefen satten Sound erhalten. Ein externes Gerät per Lichtwellenleiter-Kabel anschließen a Wenn Sie ein Lichtwellenleiter-Kabel benutzen wollen, den Anschluss OPTICAL IN auf der Rückseite des Produkts am Anschluss OPTICAL OUT des externen Geräts (z.
Das Produkt als Audio-System benutzen Via Bluetooth verbinden Sie können Musikdateien widergeben, die auf einem Bluetooth-Gerät gespeichert sind, oder auf diesem Gerät installierte Musik-Apps ausführen, um die Musik über das Produkt wiederzugeben. Bitte erst Folgendes prüfen. • Bluetooth-Geräte, die mit diesem Produkt verbunden werden sollen, müssen die folgenden Spezifikationen erfüllen.
Seite 34
Ihr Smartphone zeigt Ihnen eine Liste mit Geräten, zu denen eine Verbindung hergestellt werden kann. „LG DSPD7Y“ finden und darauf tippen. LG DSPD7Y (XX) LG DSPD7Y (XX) f Wenn das Produkt mit Ihrem Smartphone via Bluetooth verbunden worden ist, wechselt die Statusanzeige wie folgt: „PAIRED“ [ „Name des verbundenen Bluetooth Geräts“ [ „BT“ .
Seite 35
Statusanzeige „BT READY“ . Überprüfen Sie den Status des Bluetooth-Geräts. • Bei Benutzung von Bluetooth sollten Sie darauf achten, dass die Lautstärke angemessen eingestellt ist. • XX sind die letzten 2 Stellen der MAC-Adresse des Produkts. Beispiel: Falls die MAC-Adresse 9C:02:98:4A:F7:08 ist, lautet die Anzeige „LG DSPD7Y(08)“ .
Download per QR-Code a Mit einer App zum Scannen von QR-Codes den unten stehenden QR-Code scannen. b Sie werden zu der Seite geleitet, wo Sie die App LG Sound Bar herunterladen können. Um die App zu installieren, auf die App tippen.
App vom Play Store oder App Store herunterladen Rufen Sie auf Ihrem Smartphone Google Play oder den App Store auf und suchen Sie nach der App LG Sound Bar, um die App zu installieren. Android-Telefon iPhone • Je nach Hersteller und Betriebssystem des Smartphones können die Menüoptionen Hinweis hinsichtlich Einstellungen variieren.
• Kaufen Sie ein USB Gender-Changer mit USB 2.0 Verlängerungskabel. • Bei USB-Geräten mit viel Speicherplatz kann es mehrere Minuten dauern, bis alle Dateien erfasst worden sind. • LG Electronics ist nicht verantwortlich für Datenverluste. Um Datenverlust nach Möglichkeit zu vermeiden, machen Sie Backup-Kopien der auf dem USB-Speichergerät befindlichen Dateien.
Das Produkt an der Wand anbringen Sie können das Produkt an der Wand befestigen. Befolgen Sie dazu die unten stehenden Instruktionen. Bitte erst Folgendes prüfen. • Es kann schwierig sein, nach der Wandmontage externe Geräte und Kabel anzuschließen. Darum schließen Sie externe Geräte mit den entsprechenden Anschlusskabeln erst am Produkt an, bevor Sie es an der Wand anbringen.
Seite 41
Das Produkt an der Wand anbringen a Die Installationsanleitung für die Wandhalterung befindet sich in der Verpackung des Produkts. b Die „TV Bottom Line“ in der Installationsanleitung der Wandhalterung an der Unterseite des TV-Geräts ausrichten und an der Wand befestigen. Die Mitte des an der Wand anzubringenden TV-Geräts an dem Teil ausrichten, der in der Installationsanleitung mit “TV Center”...
Seite 42
f Mit den Dübeln und Schrauben die Wandhalterung fest an der Wand anbringen. g Das Produkt auf die Wandhalterung stellen. Das Produkt so auf die Wandhalterung stellen, dass die unten beim Produkt befindlichen Schraubenlöcher an den Schraubenlöchern der Wandhalterung ausgerichtet sind. h Mit den mitgelieferten Schrauben das Produkt an der Wandhalterung befestigen.
Sicherheitshinweise Gesetzliche Sicherheitsvorschriften VORSICHT STROMSCHLAGGEFAHR NICHT ÖFFNEN VORSICHT: UM DAS RISIKO EINES STROMSCHLAGS ZU VERMEIDEN, NICHT DAS GEHÄUSE (ODER DIE RÜCKSEITE) ÖFFNEN. ES GIBT IM INNEREN KEINE VOM BENUTZER ZU WARTENDEN TEILE. ÜBERLASSEN SIE WARTUNGSARBEITEN NUR QUALIFIZIERTEM FACHPERSONAL. Dieser Blitz mit dem Pfeilspitzensymbol im gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter gefährlicher Spannung im Innern des Produktgehäuses hinweisen, die so stark sein kann, um die Gefahr eines elektrischen Schlags für Personen auszulösen.
Seite 44
- * Lautsprecher-Schallkanal: Eine Aushöhlung im Lautsprechergehäuse zum Erzeugen satter Bässe. (Gehäuse) VORSICHT beim Netzkabel Der Netzstecker dient als Trennvorrichtung. Für einen Notfall muss der Netzstecker leicht zugänglich bleiben. Beachten Sie die Spezifikationen auf der entsprechenden Seite dieser Betriebsanleitung, um sicherzustellen, dass alle Anforderungen erfüllt werden. Steckdosen niemals überlasten. Überlastete, lockere oder beschädigte Steckdosen, Verlängerungskabel, beschädigte Stromkabel oder rissige Leitungsisolationen bergen Gefahren und können Stromschläge oder Brände verursachen.
Seite 45
Für Modelle mit Batterie Dieses Gerät besitzt eine tragbare Batterie oder Akku-Batterie. VORSICHT: Bei Einsetzen eines falschen Batterietyps besteht Brand- oder Explosionsgefahr. Für Modelle, die eine eingebaute Batterie verwenden Das Gerät nicht lagern oder transportieren bei einem Luftdruck unter 11,6 kPa und in Höhen über 15.000 m über dem Meeresspiegel.
Bevor Sie einen Defekt des Produkts melden Fehlerbehebung Wenn bei Benutzung des Produkts folgende Probleme auftauchen, muss es sich nicht um einen Fehler oder Defekt handeln. Prüfen Sie deshalb folgende Punkte. Allgemeine Fehler Sachverhalt Lösung Das Gerät • Trennen Sie das Produkt vom Stromversorgungsnetz und trennen Sie alle externen funktioniert nicht Geräte wie zum Beispiel TV-Gerät, Subwoofer oder Verstärker.
Seite 47
• Überprüfen Sie, dass Ihr TV-Gerät über ein Lichtwellenleiter-Kabel ordnungsgemäß am Produkt angeschlossen ist. - Um zu prüfen, die Funktion in [LG Sound Sync] eingeschaltet ist, auf der Fernbedienung des TV-Geräts auf die Taste Einstellungen drücken. Der Ton des • Überprüfen Sie folgende Punkte und ändern Sie die Einstellungen entsprechend.
Probleme bei kabellosen Verbindungen Sachverhalt Lösung Es gibt • Das Produkt und den kabellosen Subwoofer möglichst nah beieinander installieren. Funkstörungen. • Das Produkt nicht auf einem Möbelstück aus Metall installieren. • In Gebieten mit schlechter Funkübertragung und schwacher Signalstärke ist eine kabellose Kommunikation gegebenenfalls nicht möglich.
Anhang Technische Daten Allgemein Siehe Hauptetikett Stromverbrauch Standby im Netzwerk: 1,5 W (Wenn alle Netzwerk-Ports aktiviert sind.) • Modell : DA-50F25 • Hersteller : Asian Power Devices Inc. AC-Netzadapter • Eingang : 100 - 240 V ~ 50 - 60 Hz • Ausgang : 25 V 0 2 A Abmessungen (B x H x T) Ca.
Seite 50
Kabelloser Subwoofer Anforderungen an die Siehe Hauptetikett auf kabellosem Subwoofer Stromversorgung Stromverbrauch Siehe Hauptetikett auf kabellosem Subwoofer 1-Weg 1 Lautsprecher 3 Ω Impedanz Nennleistung 220 W Effektivwert Max. Leistung 440 W Effektivwert Abmessungen (B x H x T) Ca. 180,0 mm x 394,0 mm x 290,0 mm Lautsprecher für hinten und kabelloser Empfänger (SPK8-S (SPK8-S, S78S1-S)) (Separat verkauft) Kabelloser Empfänger...
Neben dem Quellcode stehen dort alle verwiesenen Lizenzbedingungen, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: opensource@lge.com Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des Produkts. Dieses Angebot gilt für jeden Empfänger dieser Information.
