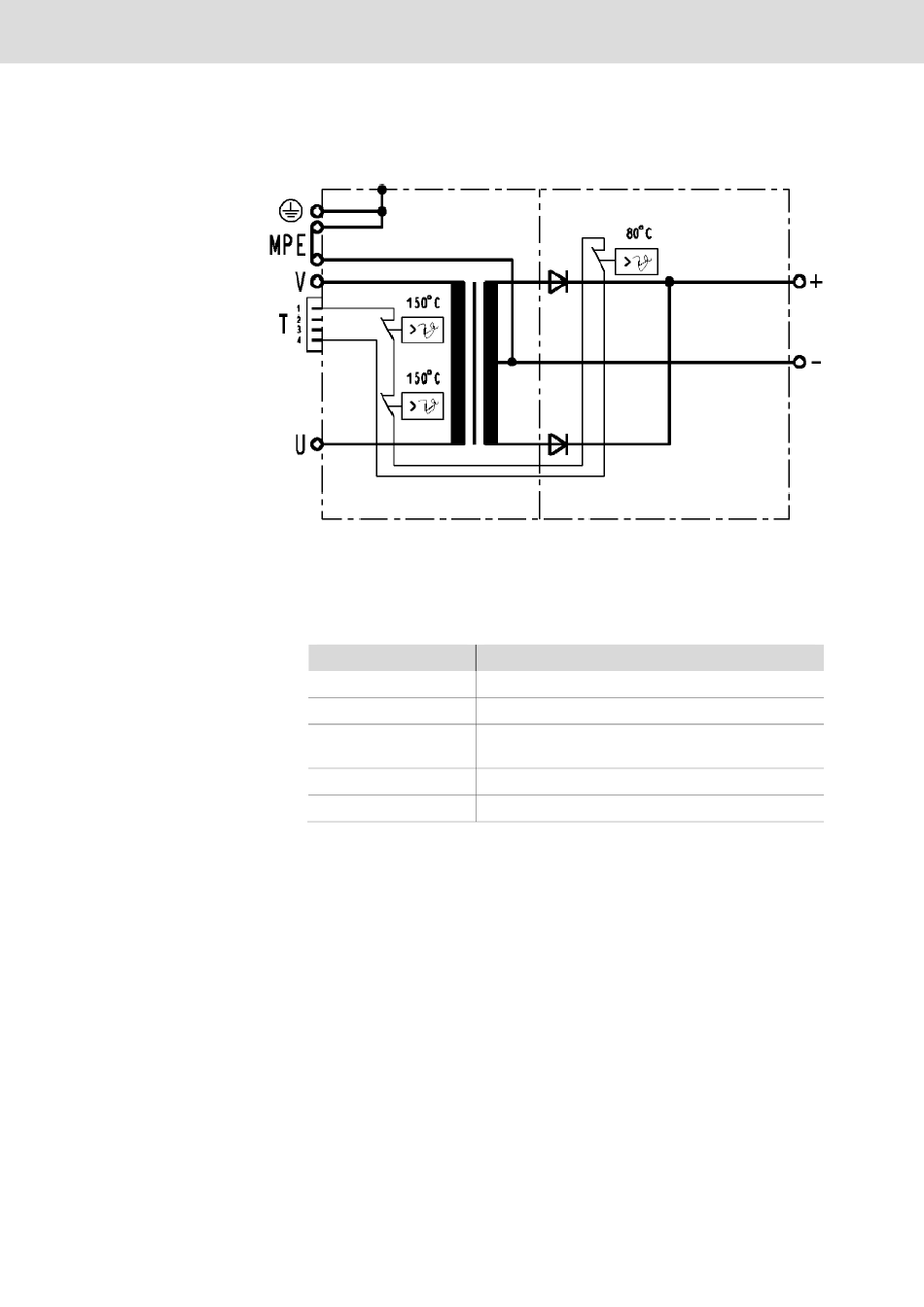

Abb. 4: Anschlussplan PSG 3075.10 PZ
Bezeichnungen Anschlussplan
Tabelle 5:
Bezeichnung
U, V
PE
T, Pin 1 und 4
+, -
MPE
R911172816 | PSG 3075.10 AZ/PZ
Bedeutung
Primäranschluss am Trafo
Anschluss Schutzleiter
Anschluss Temperaturschalter zur Überwachung der
Primärwicklung und Dioden
Sekundäranschluss zu den Elektroden
MPE-Brücke (Schutzleiterbrücke)
