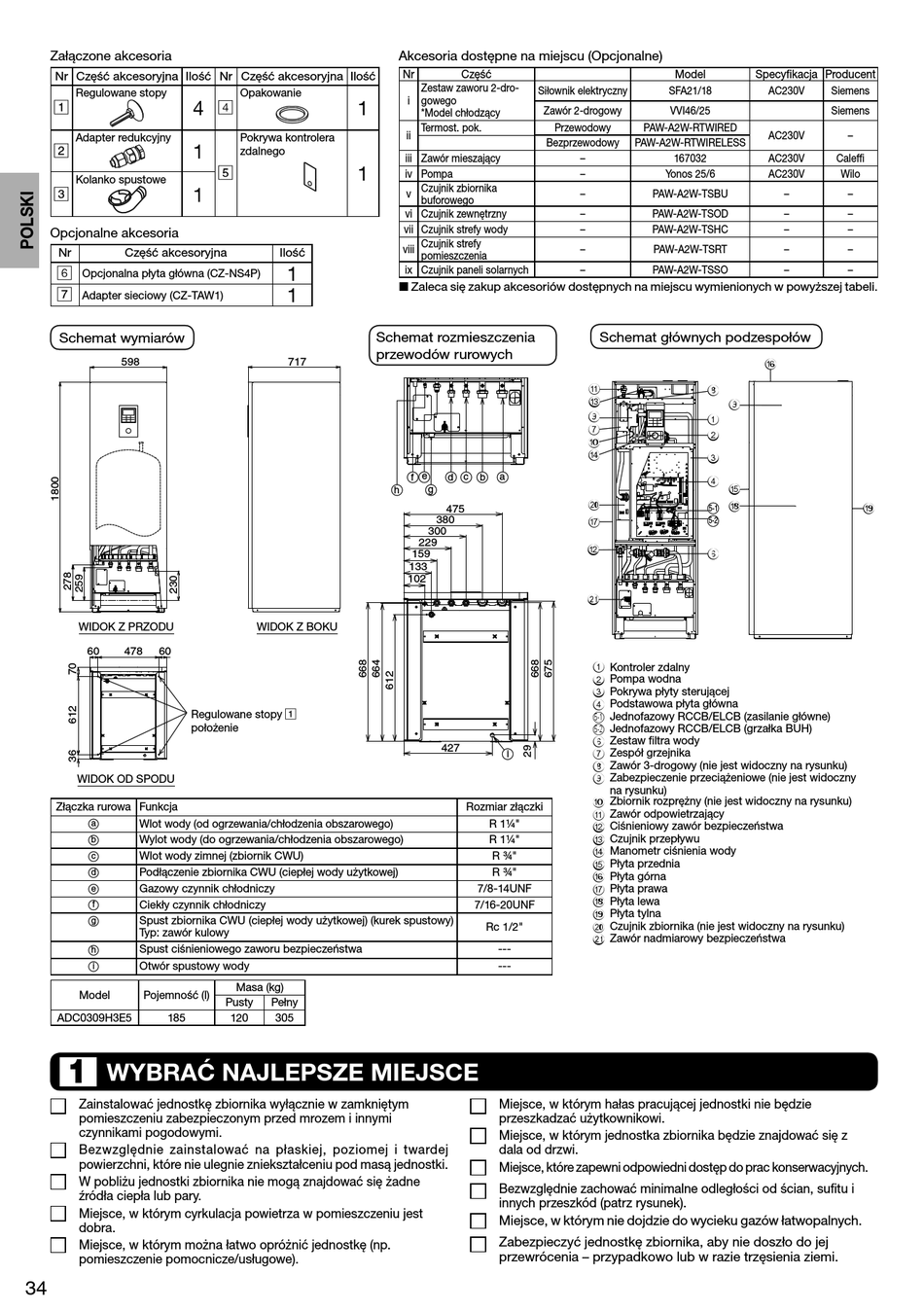

Załączone akcesoria
Nr Część akcesoryjna Ilość Nr Część akcesoryjna Ilość
Regulowane stopy
4
1
Adapter redukcyjny
1
2
Kolanko spustowe
3
1
Opcjonalne akcesoria
Nr
Część akcesoryjna
6
Opcjonalna płyta główna (CZ-NS4P)
7
Adapter sieciowy (CZ-TAW1)
Schemat wymiarów
598
WIDOK Z PRZODU
60
478
60
Regulowane stopy
położenie
WIDOK OD SPODU
Złączka rurowa Funkcja
a
Wlot wody (od ogrzewania/chłodzenia obszarowego)
Wylot wody (do ogrzewania/chłodzenia obszarowego)
b
Wlot wody zimnej (zbiornik CWU)
c
Podłączenie zbiornika CWU (ciepłej wody użytkowej)
d
Gazowy czynnik chłodniczy
e
f
Ciekły czynnik chłodniczy
Spust zbiornika CWU (ciepłej wody użytkowej) (kurek spustowy)
g
Typ: zawór kulowy
Spust ciśnieniowego zaworu bezpieczeństwa
h
i
Otwór spustowy wody
Model
Pojemność (l)
ADC0309H3E5
185
1
WYBRAĆ NAJLEPSZE MIEJSCE
Zainstalować jednostkę zbiornika wyłącznie w zamkniętym
pomieszczeniu zabezpieczonym przed mrozem i innymi
czynnikami pogodowymi.
Bezwzględnie zainstalować na płaskiej, poziomej i twardej
powierzchni, które nie ulegnie zniekształceniu pod masą jednostki.
W pobliżu jednostki zbiornika nie mogą znajdować się żadne
źródła ciepła lub pary.
Miejsce, w którym cyrkulacja powietrza w pomieszczeniu jest
dobra.
Miejsce, w którym można łatwo opróżnić jednostkę (np.
pomieszczenie pomocnicze/usługowe).
34
Opakowanie
1
4
Pokrywa kontrolera
zdalnego
1
5
Ilość
1
1
Schemat rozmieszczenia
przewodów rurowych
717
WIDOK Z BOKU
1
Masa (kg)
Pusty
Pełny
120
305
Akcesoria dostępne na miejscu (Opcjonalne)
Nr
Część
Zestaw zaworu 2-dro-
Siłownik elektryczny
gowego
i
Zawór 2-drogowy
*Model chłodzący
Termost. pok.
Przewodowy
ii
Bezprzewodowy
iii Zawór mieszający
iv Pompa
Czujnik zbiornika
v
buforowego
vi Czujnik zewnętrzny
vii Czujnik strefy wody
Czujnik strefy
viii
pomieszczenia
ix Czujnik paneli solarnych
Zaleca się zakup akcesoriów dostępnych na miejscu wymienionych w powyższej tabeli.
e
f
d
c
b
a
g
h
475
380
300
229
159
133
102
427
i
Rozmiar złączki
R 1¼"
R 1¼"
R ¾"
R ¾"
7/8-14UNF
7/16-20UNF
Rc 1/2"
---
---
Miejsce, w którym hałas pracującej jednostki nie będzie
przeszkadzać użytkownikowi.
Miejsce, w którym jednostka zbiornika będzie znajdować się z
dala od drzwi.
Miejsce, które zapewni odpowiedni dostęp do prac konserwacyjnych.
Bezwzględnie zachować minimalne odległości od ścian, sufi tu i
innych przeszkód (patrz rysunek).
Miejsce, w którym nie dojdzie do wycieku gazów łatwopalnych.
Zabezpieczyć jednostkę zbiornika, aby nie doszło do jej
przewrócenia – przypadkowo lub w razie trzęsienia ziemi.
Model
Specyfi kacja Producent
SFA21/18
VVI46/25
PAW-A2W-RTWIRED
PAW-A2W-RTWIRELESS
–
167032
–
Yonos 25/6
–
PAW-A2W-TSBU
–
PAW-A2W-TSOD
–
PAW-A2W-TSHC
–
PAW-A2W-TSRT
–
PAW-A2W-TSSO
Schemat głównych podzespołów
a
8
c
9
9
1
7
2
0
d
3
4
e
j
h
5-1
g
5-2
b
6
k
1 Kontroler zdalny
2 Pompa wodna
3 Pokrywa płyty sterującej
4 Podstawowa płyta główna
5-1
Jednofazowy RCCB/ELCB (zasilanie główne)
5-2
Jednofazowy RCCB/ELCB (grzałka BUH)
6 Zestaw fi ltra wody
7 Zespół grzejnika
8 Zawór 3-drogowy (nie jest widoczny na rysunku)
9 Zabezpieczenie przeciążeniowe (nie jest widoczny
na rysunku)
0 Zbiornik rozprężny (nie jest widoczny na rysunku)
a Zawór odpowietrzający
b Ciśnieniowy zawór bezpieczeństwa
c Czujnik przepływu
d Manometr ciśnienia wody
e Płyta przednia
f Płyta górna
g Płyta prawa
h Płyta lewa
i Płyta tylna
j Czujnik zbiornika (nie jest widoczny na rysunku)
k Zawór nadmiarowy bezpieczeństwa
AC230V
Siemens
Siemens
AC230V
–
AC230V
Caleffi
AC230V
Wilo
–
–
–
–
–
–
–
–
–
–
f
i
