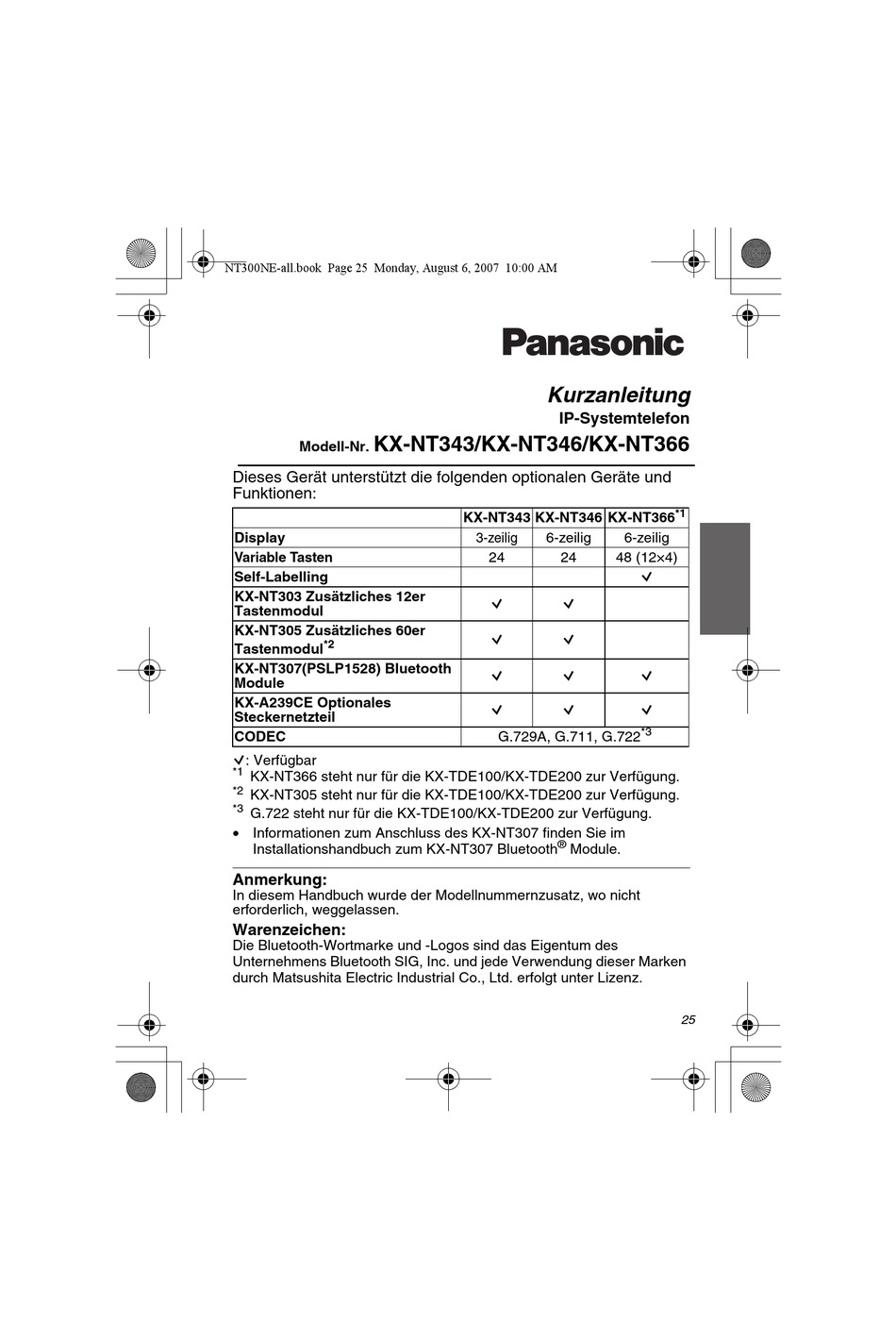

NT300NE-all.book Page 25 Monday, August 6, 2007 10:00 AM
KX-NT343/KX-NT346/KX-NT366
Modell-Nr.
Dieses Gerät unterstützt die folgenden optionalen Geräte und
Funktionen:
Display
Variable Tasten
Self-Labelling
KX-NT303 Zusätzliches 12er
Tastenmodul
KX-NT305 Zusätzliches 60er
*2
Tastenmodul
KX-NT307(PSLP1528) Bluetooth
Module
KX-A239CE Optionales
Steckernetzteil
CODEC
Q: Verfügbar
*1
KX-NT366 steht nur für die KX-TDE100/KX-TDE200 zur Verfügung.
*2
KX-NT305 steht nur für die KX-TDE100/KX-TDE200 zur Verfügung.
*3
G.722 steht nur für die KX-TDE100/KX-TDE200 zur Verfügung.
• Informationen zum Anschluss des KX-NT307 finden Sie im
Installationshandbuch zum KX-NT307 Bluetooth
Anmerkung:
In diesem Handbuch wurde der Modellnummernzusatz, wo nicht
erforderlich, weggelassen.
Warenzeichen:
Die Bluetooth-Wortmarke und -Logos sind das Eigentum des
Unternehmens Bluetooth SIG, Inc. und jede Verwendung dieser Marken
durch Matsushita Electric Industrial Co., Ltd. erfolgt unter Lizenz.
Kurzanleitung
IP-Systemtelefon
KX-NT343 KX-NT346 KX-NT366
3-zeilig
6-zeilig
6-zeilig
24
24
48 (12×4)
Q
Q
Q
Q
Q
Q
Q
Q
G.729A, G.711, G.722
®
Module.
*1
Q
Q
Q
*3
25
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic KX-NT343
Inhaltszusammenfassung für Panasonic KX-NT343
- Seite 1 NT300NE-all.book Page 25 Monday, August 6, 2007 10:00 AM Kurzanleitung IP-Systemtelefon KX-NT343/KX-NT346/KX-NT366 Modell-Nr. Dieses Gerät unterstützt die folgenden optionalen Geräte und Funktionen: KX-NT343 KX-NT346 KX-NT366 Display 3-zeilig 6-zeilig 6-zeilig Variable Tasten 48 (12×4) Self-Labelling KX-NT303 Zusätzliches 12er Tastenmodul KX-NT305 Zusätzliches 60er...
-
Seite 2: Position Der Bedienungstasten
NT300NE-all.book Page 26 Monday, August 6, 2007 10:00 AM Position der Bedienungstasten Position der L M N <KX-NT346> Bedienungstasten A LCD (Liquid Crystal D Konferenz: Dient dem Display) Aufbau eines B PAUSE: Fügt eine Pause in Konferenzgesprächs. E INTERNVERBINDUNG: die gespeicherte Rufnummer ein. - Seite 3 NT300NE-all.book Page 27 Monday, August 6, 2007 10:00 AM Position der Bedienungstasten O NEXT PAGE-Taste: Dient G KURZWAHL/SPEICHERN: dem Umschalten der Ebene Dient der zentralen/ für die Funktion Self- persönlichen Kurzwahl oder Labelling. (nur KX-NT366) dem Speichern von P ENTER: Dient der Zuweisung Änderungen an der Programmierung.
- Seite 4 NT300NE-all.book Page 28 Monday, August 6, 2007 10:00 AM Einstellungen Einstellungen Lautsprecher- Im Freisprechbetrieb Lautstärke Lautstärke Bei Verwendung von Hörer Hörer/Headset oder Headset Zum Lauterstellen Auf , zum Bei aufgelegtem Hörer oder Tonruflautstärke Leiserstellen Ab Tätigen eines Anrufs drücken. Bei aufgelegtem Hörer LCD-Kontrast (für das Hauptdisplay)
-
Seite 5: Liste Der Funktionen
Anrufen eines externen Teilnehmers Externe Rufnummer Nebenstellen-Nr. (CO) Wahlwiederholung Sofortwahl Sofortwahl-Nr. Zielwahl Speichern (KX-NT343/KX-NT346) Infos zum Speichern beim KX-NT366 auf Seite 36. Gewünschte Nr.* (max. 32 Stellen) (AL) * Geben Sie die Amtskennziffer vor der externen Rufnummer ein. Wählen als Zielwahl-Taste zugewiesen (AL) Persönliche Kurzwahl... -
Seite 6: Während Eines Gesprächs
NT300NE-all.book Page 30 Monday, August 6, 2007 10:00 AM Liste der Funktionen Zentrale Kurzwahl Wählen zentrale Kurzwahlnr. (3 Stellen) Türsprechstellen-Anruf Türsprechstellennr. (2 Stellen) BS-Ton Während eines Gesprächs Halten eines Gesprächs Halten Anruf zurückholen an der haltenden Nebenstelle INT' (AL) BS-Ton So holen Sie ein Amtsgespräch von einer anderen Nebenstelle zurück (AL) -
Seite 7: Vor Dem Verlassen Des Schreibtischs
NT300NE-all.book Page 31 Monday, August 6, 2007 10:00 AM Liste der Funktionen Einstellung des Telefons entsprechend Ihren Anforderungen Anrufschutz Alle Anrufe Einschalten Amts- anrufe Ausschalten BS-Ton Intern- gespräche Terminruf/Weckruf Einschalten 12 H Stunde/Minute (4 Stellen) 24 H Stunde/Minute (4 Stellen) einmalig täglich BS-Ton... -
Seite 8: Voicemail-Dienst Verwenden
NT300NE-all.book Page 32 Monday, August 6, 2007 10:00 AM Liste der Funktionen Voicemail-Dienst verwenden Eine Nachricht anhören Von der eigenen Nebenstelle Serie KX-TVM Nachricht anhören SPS-Nebenstellen-Nr. Nachricht zustellen Mailbox-Passwort* Mailboxverwaltung * Wenn Sie kein Passwort haben, können Sie den letzten Schritt Automatische Abfrage weglassen. -
Seite 9: Aufruf Von Funktionen Über Das Display
NT300NE-all.book Page 33 Monday, August 6, 2007 10:00 AM Liste der Funktionen Beim Abspielen Sprachführung wiederholen Beenden • Weitere Informationen zu Funktionskennziffern erhalten Sie von Ihrem Fachhändler. • Variable Tasten können als Funktionstasten eingerichtet werden. • Namen und Beschreibungen der Bedienelemente/Tasten finden Sie unter “Position der Bedienungstasten”... - Seite 10 NT300NE-all.book Page 34 Monday, August 6, 2007 10:00 AM Aufruf von Funktionen über das Display Aufruf von Funktionen über das Display Tabelle 1 (Standardanzeige) Tasten " (Leer- ’ stelle) — < > & £ Tabelle 2 (Optionaler Modus) 10 11 12 13 14 15 Tasten "...
-
Seite 11: Self-Labelling (Nur Kx-Nt366)
NT300NE-all.book Page 35 Monday, August 6, 2007 10:00 AM Self-Labelling (nur KX-NT366) Self-Labelling (nur KX-NT366) Das KX-NT366 IP-Systemtelefon (IP-SYSTEL) ist mit 12 programmierbaren Funktionstasten ausgestattet. Neben den Tasten befindet sich ein LCD-Display. Jede Position kann über Nebenstellen- oder Systemprogrammierung mit einem Namen versehen werden, der die Funktion der entsprechenden variablen Funktionstaste widerspiegelt. -
Seite 12: Lcd-Display-Kontraststufen Für Self-Labelling Einstellen
NT300NE-all.book Page 36 Monday, August 6, 2007 10:00 AM Self-Labelling (nur KX-NT366) Eine Zielwahltaste einrichten und den Displaytext für das Self-Labelling-LCD-Display einstellen (AL) Gewünschte Nr.* ODER (max. 32 Stellen) * Geben Sie die Amtskennziffer vor der (AL) externen Rufnummer ein. gewünschter Text (max. - Seite 13 NT300NE-all.book Page 37 Monday, August 6, 2007 10:00 AM Bedienfeldwinkel anpassen Bedienfeldwinkel anpassen Der Bedienfeldwinkel kann in acht verschiedene Stufen gestellt werden (Stufe 1 = 0°, Stufe 8 = 45°). VORSICHT: Halten Sie das Bedienfeld fest, bis das Bedienfeld im gewünschten Winkel eingerastet ist.
- Seite 14 • Verwenden Sie ein ungekreuztes CAT 5 (oder höher) Ethernet-Kabel (nicht im Lieferumfang) mit einem Durchmesser von nicht mehr als 6,5 mm. Steckernetzteil • Verwenden Sie ein Panasonic Steckernetzteil KX-A239CE (PQLV206CE). • Das Steckernetzteil dient als Hauptabschaltvorrichtung. Aus Sicherheitsgründen muss sich die Netzsteckdose in unmittelbarer...
- Seite 15 NT300NE-all.book Page 39 Monday, August 6, 2007 10:00 AM Anschluss VORSICHT: Auswahl von Ethernet-Kabeln Ethernet-Kabel Verwenden Sie flexible, hochwertige Kabel ohne Zugentlastung. Verwenden Sie keine Kabel mit einer Beschichtung, die beim Biegen reißen oder brechen kann. Um eine Beschädigung der Kabel zu verhindern, verwenden Sie Kabel, die, wenn das...
- Seite 16 Schalten Sie das Gerät durch Trennen des Steckernetzteils vom Netz (falls eingesteckt) und des an den Switching-Hub angeschlossenen Ethernet-Kabels aus, bevor Sie die zusätzliche Tastatur installieren oder deinstallieren. KX-NT303 (Für KX-NT343/KX-NT346) 1. Öffnen Sie die Abdeckung. 2. Befestigen Sie das KX-NT303 mithilfe von Schrauben (im Lieferumfang) an Ihrem Gerät.
- Seite 17 NT300NE-all.book Page 41 Monday, August 6, 2007 10:00 AM Installation von KX-NT303/KX-NT305 KX-NT305 (Für KX-NT343/KX-NT346) 1. Öffnen Sie die Abdeckung. 2. Befestigen Sie das KX-NT305 mithilfe von Schrauben* (im Lieferumfang) an Ihrem Gerät. 3. Schließen Sie das 4. Schließen Sie die Bandkabel an die Buchse Abdeckung.
- Seite 18 NT300NE-all.book Page 42 Monday, August 6, 2007 10:00 AM Wandmontage Wandmontage 1. Entfernen Sie die Wandmontagehalterung wie gezeigt vom Gerät und stellen Sie das Bedienfeld auf Stufe 1 und erledigen Sie dann das Anschließen und Sichern der Kabel. • Die Kabel können auch über die Oberseite des Geräte geführt werden (Seite 38, 39).
- Seite 19 • Wischen Sie das Gerät mit einem weichen Tuch ab. Reinigen Sie das Gerät nicht mit Schleifpulvern oder chemischen Reinigungsmitteln wie Benzin oder Verdünner. • Verwenden Sie ausschließlich den geeigneten Panasonic Hörer. • Bauen Sie dieses Produkt nicht auseinander. Gefährliche Stromschläge könnten die Folge sein. Das Gerät darf nur von qualifizierten Service-Technikern auseinandergebaut und repariert werden.
- Seite 20 Installationshandbuch zur Panasonic TK-Anlage. • Wenn auf dem Display eine Fehlermeldung angezeigt wird, wenden Sie sich an den Netzwerkadministrator. • Die Firmware des KX-NT343, KX-NT346 und KX-NT366 ist urheberrechtlich und durch internationale Abkommen sowie jedes andere geltende Recht geschützt. Sie darf nicht zurückentwickelt,...
- Seite 21 Wichtige Informationen Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll...
- Seite 22 NT300NE-all.book Page 46 Monday, August 6, 2007 10:00 AM Wichtige Informationen Wichtige Informationen 0682 Diese Produkt ist ausschließlich für den Anschluss an eine Panasonic TK-Anlage vorgesehen. Hiermit erklären Panasonic Communications Company (U.K.) Ltd., dass dieses Gerät den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC (R&TTE) entspricht.
