Bosch Rexroth CFL01.1-E2 Einbauanweisung Für Den Elektroinstallateur Seite 2

Werbung

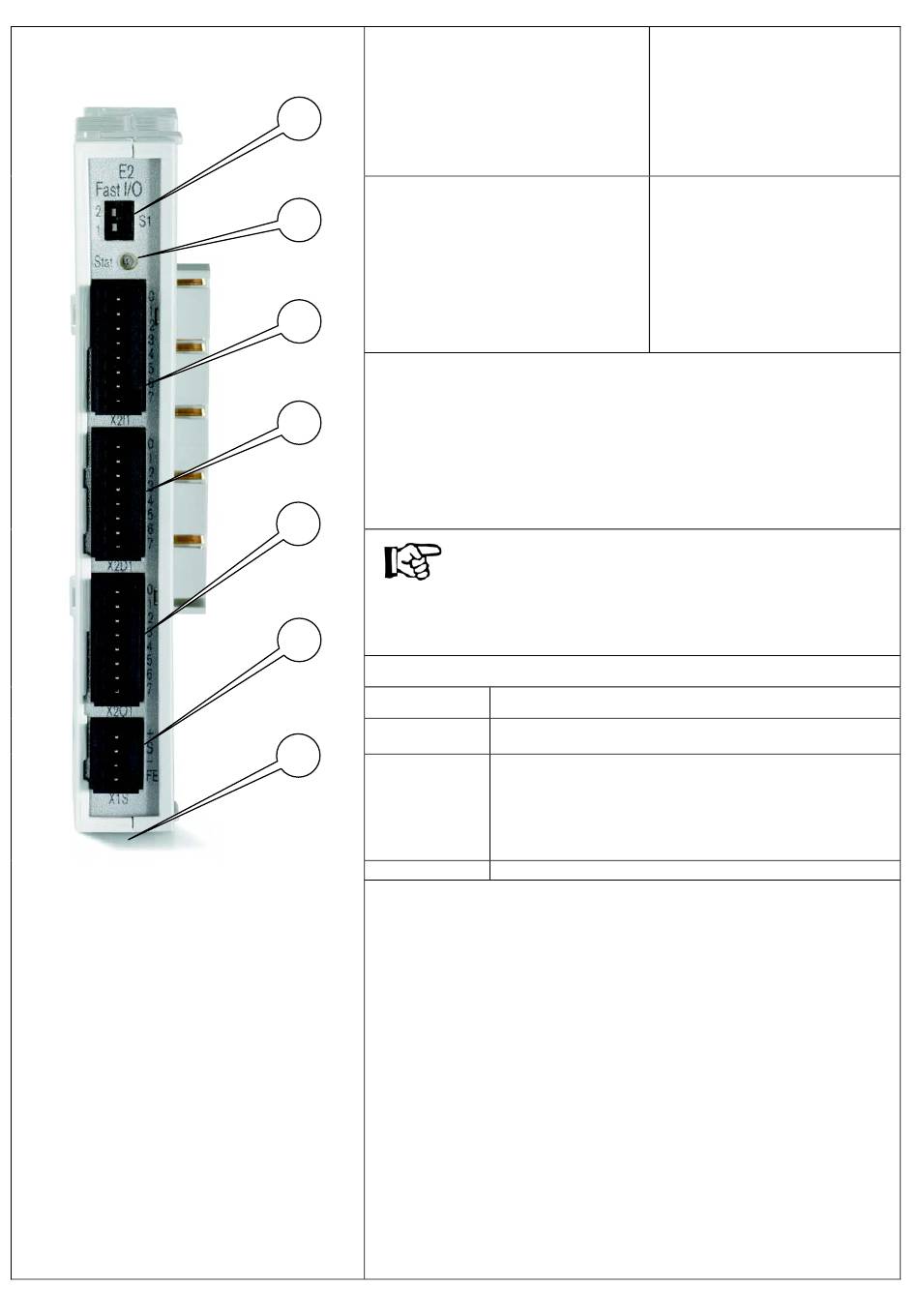

Anschluss – und Bedienelemente:
A
S1, Adress-Schalter
B
Stat, Statusanzeige Funktionsmodul
C
X2I1, Digitale Eingänge
D
X2D1, Digitale Ein-/Ausgänge
A
E
X2O1, Digitale Ausgänge
F
X1S, Spannungsversorgung & FE
G
Montageschienenverriegelung
Eingangsstecker (X2I1):
Anschluss
B
Eingang 0
Eingang 1
Eingang 2
Eingang 3
Eingang 4
Eingang 5
C
Eingang 6
Eingang 7
Ausgangsstecker (X2O1):
Anschluss
Ausgang 0
Ausgang 1
D
Ausgang 2
Ausgang 3
Ausgang 4
Ausgang 5
Ausgang 6
Ausgang 7
E
Ausgangsbemessungsstrom:
Nennwert: 0.5 A je Ausgang
Maximaler Summenstrom der 16 Ausgänge: 4 A
UL-Rating: 0.5 A General Purpose
F
Verwenden Sie ausschließlich Kupferleitungen!
LED „Stat"
Grün
G
Rot
Aus
Weitere Beschreibungen entnehmen Sie bitte aus dem jeweiligen
systemspezifischen Handbuch
Einspeisestecker (X1S):
Anschluss
+
S
-
FE Funktionserde
Ein-/Ausgangsstecker (X2D1):
Anschluss
Ein-/Ausgang 0
Ein-/Ausgang 1
Ein-/Ausgang 2
Ein-/Ausgang 3
Ein-/Ausgang 4
Ein-/Ausgang 5
Ein-/Ausgang 6
Ein-/Ausgang 7
5 W Tungsten
LED-Anzeige
Beschreibung
Versorgungsspannung vorhanden
Baugruppe ist betriebsbereit
Versorgungsspannung fehlt
Kurzschluss oder Überlast an einem oder mehreren
Ausgängen
PCI-Interface defekt (Baugruppe defekt)
Watchdog-Fehler (Baugruppe wird vom System nicht
angesprochen)
Versorgungsspannung fehlt
.
DC 24V
Sensorversorgung
GND
R911333388-GA_BPZ_DOC
