HP 3Com IntelliJack NJ2000G Kurzanleitung Seite 93

3 Indicadores LED de
alimentación:
CC
•
PoE
•
4 LED de enlace
ascendente
5 Toma de
alimentación local
6 Agujero del tornillo
de seguridad
7 Botón de reinicio

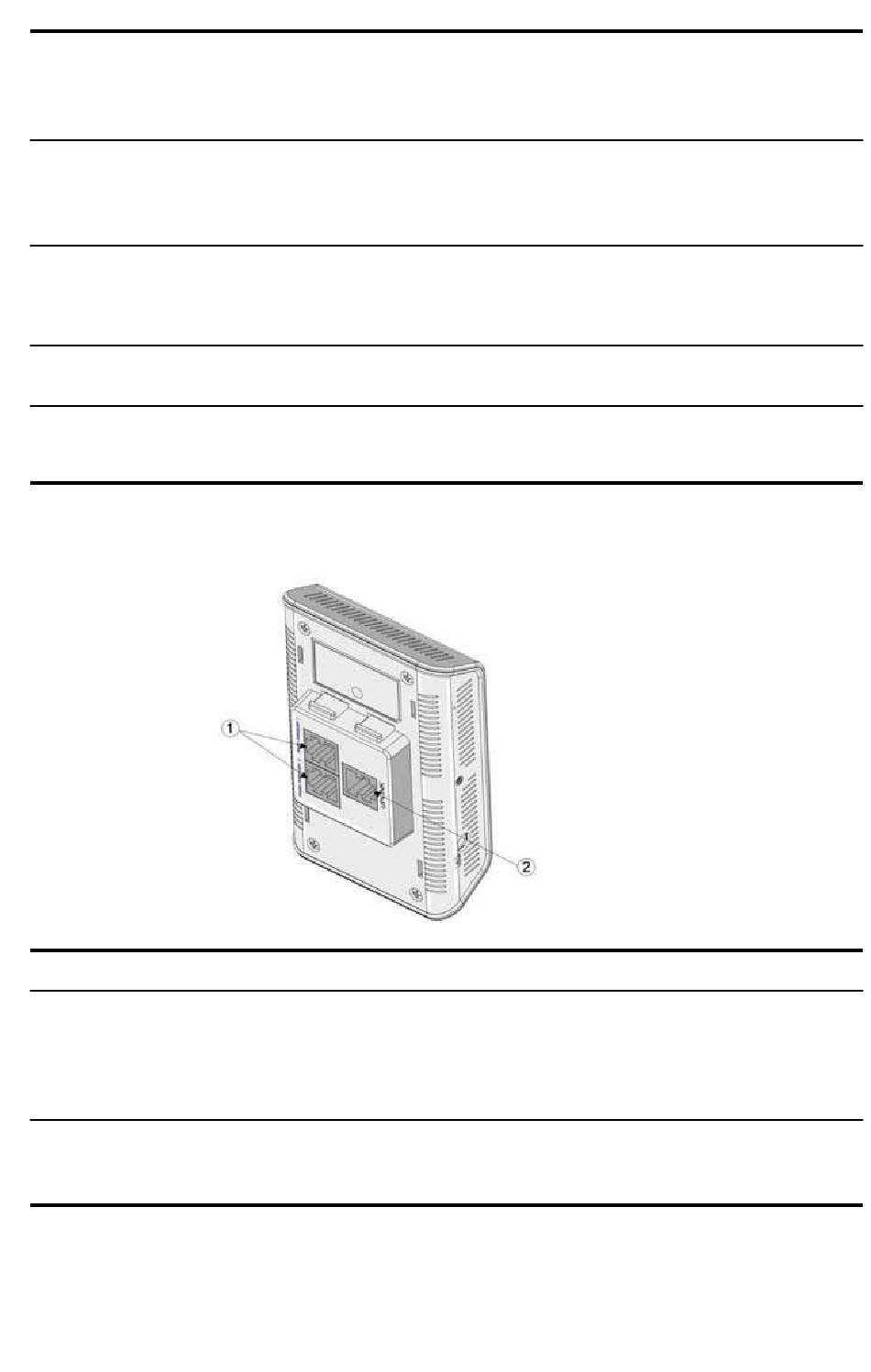

Este diagrama muestra la vista posterior del NJ2000G. La tabla describe
las características.
Función
1 Dos puertos de
paso
2 Puerto de enlace
ascendente Gigabit
Ethernet
Indica si el NJ2000G está recibiendo alimentación a través
del suministro eléctrico local (CC) o PoE.
Indica el estado de conexión a la red del puerto de enlace ascendente
ubicado en la parte posterior de la unidad.
Un LED verde indica una conexión válida para el puerto de enlace
ascendente.
Se puede utilizar para suministrar energía al NJ2000G con el
suministro eléctrico local opcional, 3CNJ1000PSL. NOTA: Este
suministro eléctrico es necesario si la red local no proporciona
Alimentación sobre Ethernet (PoE).
Se utiliza para sujetar el NJ2000G a la placa de montaje en la pared.
Manténgalo presionado durante <20 segundos para reiniciar el NJ2000G
•
Manténgalo presionado durante >20 segundos para borrar la contraseña y
•
restablecer los valores predeterminados de fábrica de la unidad
Descripción
Los puertos de paso omiten la funcionalidad del conmutador y se
conectan directamente mediante un cable a los puertos de paso
asociados de la parte posterior de la unidad. Los puertos de paso
permiten la conexión a un segmento de red separado a la conexión
de un teléfono PBX digital o análogo.
Conecta el NJ2000G a la red.
