Micropilot FMR20 Modbus RS485

Anlaufzeit

Versorgungsausfall

Gerät anschliessen
Endress+Hauser

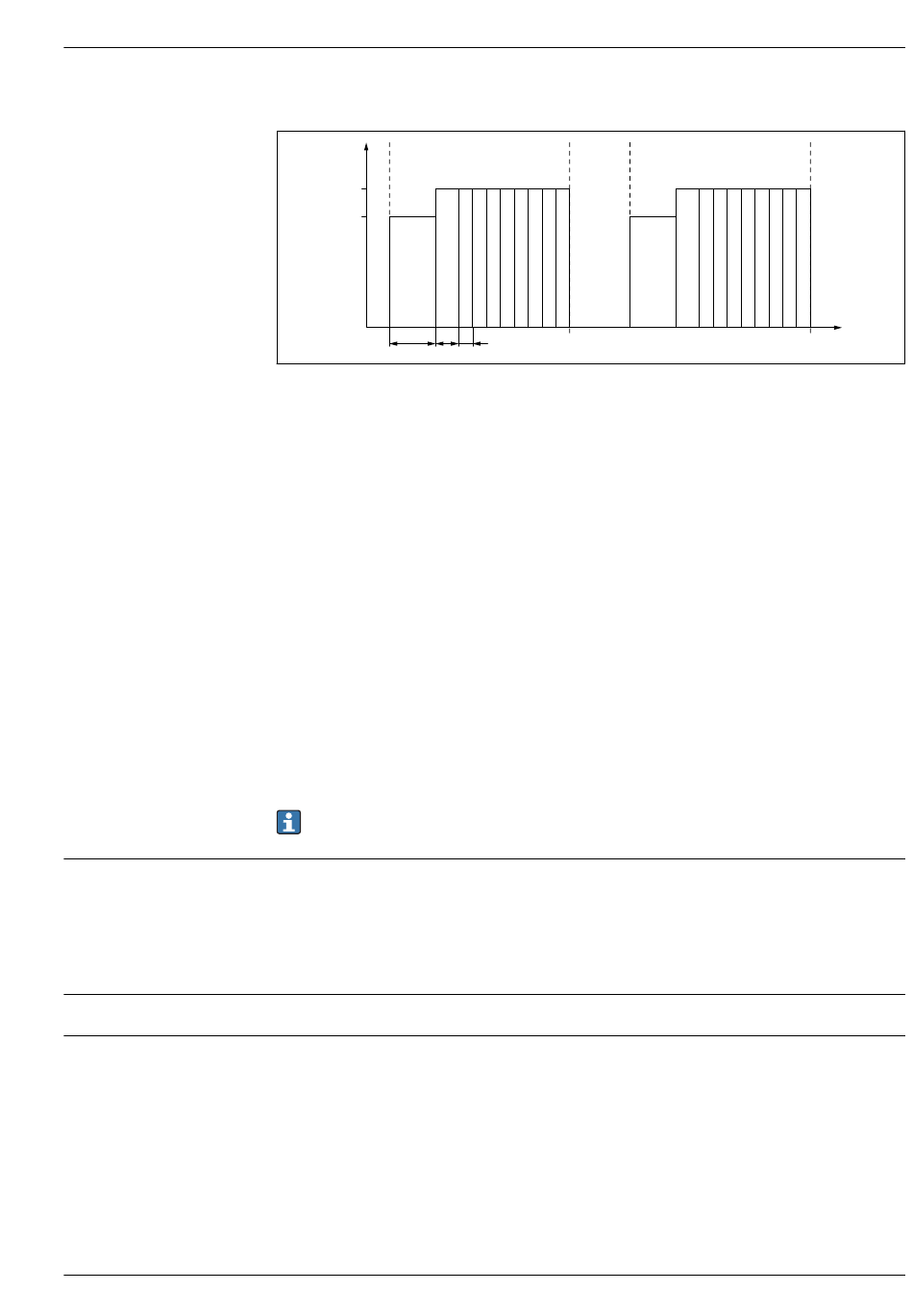

Kontinuierlicher Messmodus ein-/ausgeschaltet via RTU
P
(mW)
39
33
B
A
8 3
 5 Leistungsaufnahme kontiunierlicher Messmodus ein-/ausgeschaltet via RTU
A Aufstarten
B Messung
C Speisung einschalten
D Speisung ausschalten
Beispielberechnung
Angenommene Konfiguration
• RTU: E+H FXA30B mit Akku (7,2 V, 14,5 Ah)
• Modbus: Einzelmessmodus ein-/ausschalten via RTU
• Speisung einschalten alle 15 min und für 30 s eingeschaltet lassen
Leistungsverbrauch bei Vcc = 7,2 V
• Aufstarten: 33 mW + (7,2 V - 24 V) × 0,28 = 28,3 mW
• Messung: 39 mW + (7,2 V - 24 V) × 0,28 = 34,3 mW
• Stromsparmodus: 30 mW + (7,2 V - 24 V) × 0,28 = 25,3 mW
Energie einer Messung:
E= 8 s × 28,3 mW + 3 s × 34,3 mW + (30 s - 8 s - 3 s) × 25,3 mW = 810 mWs
Anzahl Messungen:
7,2 V × 14,5 Ah × 3 600 / 0,810 Ws = ~ 460 000 Messungen
Lebensdauer:
460 000 × 15 min = 4 790 Tage = 13 Jahre
Nicht berücksichtigt ist der Energieverbrauch der RTU!
Bis zum 1. Messwert:
• 11 s (typisch)
• 15 s (maximal)
Bis zur vollen Genauigkeit:
• 15 s (typisch)
• 20 s (maximal)
Die Konfiguration bleibt im Sensor erhalten.
Blockschaltbild Modbus RS485 Anschluss
Der RS485 Anschluss erfüllt die Anforderungen der RS485-IS Spezifikation für den Einsatz in explo-
sionsgefährdeter Umgebung.
B B B B B B B B
1
C
B B B B B B B B B
A
D
t
(s)
A0038153
