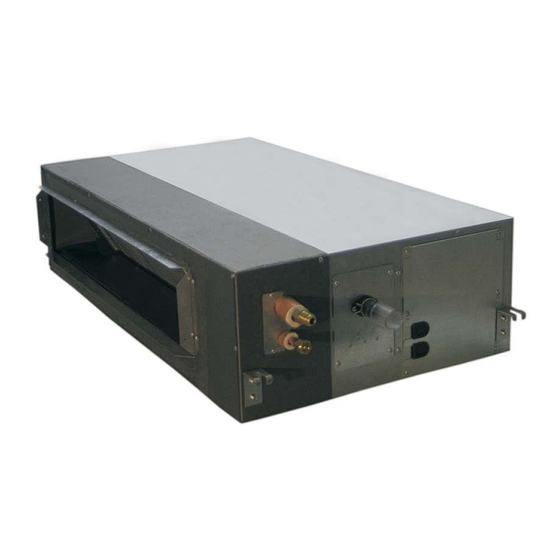

RPI UNIT INSTALLATION MANUAL MANUAL DE MONTAGEM MANUAL DE INSTALACIÓN INSTALLATIONSVEJLEDNING INSTALLATIOSANLEITUNG INSTALLATIEHANDLEIDING AIRCONDITIONING MANUEL D’INSTALLATION INSTALLATIEHANDLEIDING MANUALE DI INSTALLAZIONE ERXEIPIAIO ERKAAETAEHE IN THE CEILING TYPE INDOOR UNIT RPI-2.0FSN2E RPI-2.5FSN2E RPI-3.0FSN2E RPI-4.0FSN2E RPI-5.0FSN2E RPI-6.0FSN2E - Read and understand this manual before using this air conditioner. Keep this manual for future reference.
Seite 3
HITACHI may bring the latest innovations to their customers Whilst every effort is made to ensure that all dimensions and specifications are correct, any printers' errors not rectified are outside the control of HITACHI, who cannot be held responsible for same...
Seite 4
ATTENTION: This product shall not be mixed with general household waste at the end of its life and it shall be retired according to the appropriated local or national regulations in a environmentally correct way. Due to the refrigerant, oil and other components contained in the Air Conditioner, its dismantling must be done by a professional installer according to the applicable regulations.
Seite 5
DANGER – Immediate hazard which WILL result in severe injury or death. PELIGRO – Riesgos inmediatos que PRODUCIRÁN lesiones personales graves e incluso la muerte. GEFAHR – Unmittelbare Gefahrenquellen, die zu schweren Verletzungen oder zum Tod führen. DANGER – Dangers instantanés de blessures corporelles sévères ou de mort. PERICOLO –...
TEILEBEZEICHNUNG 1. TEILEBEZEICHNUNG Nr. Teilebezeichnung Gebläsegehäuse Gebläse Gebläsemotor Wärmetauscher Kapillarrohr Sieb Luftfilter Rohranschluss Kühlgas Rohranschluss Kühlflüssigkeit Steuerbox Lufteinlass Luftauslass Abflussmechanismus Abflussanschluss 2. GERÄTEINSTALLATION WARNUNG: - Stellen Sie sicher, dass das komplette Zubehör mit Installieren Sie einen Störschutzfilter, wenn Störfelder dem Innengerät geliefert worden ist. auftreten.
GERÄTEINSTALLATION 2.1. GERÄTEINSTALLATION 2.1.1. WERKSEITIG MITGELIEFERTES ZUBEHÖR Zubehör Menge Zweck Drahtschelle Für Abflussleitungen 2.1.2. ERSTÜBERPRÜFUNG Achten Sie bei der Installation des Innengeräts darauf, dass das Gerät für Wartungsarbeiten frei zugänglich ist. Berücksichtigen Sie dabei den Platz für die Leitungen und Kabel sowie die Installationsrichtung des Geräts (siehe unten). Wartungsbereich in abgehängter Decke (Draufsicht)
GERÄTEINSTALLATION 2.1.4. ANSCHLUSS DER VOR ORT BEREITZUSTELLENDEN LEITUNG UND SAUGLUFTFILTERWARTUNG Installation der vor Ort bereitzustellenden Leitung Wartung des Saugluftfilters Befestigen Sie die flexible Luftleitung an die Außenseite Entfernen Sie die Haltestrebe (3 Schrauben) aus dem der Geräteflansche (das Gerät verfügt zu diesem Zweck Gerät und ziehen Sie dann den Luftfilter nach unten.
GERÄTEINSTALLATION 2.1.6. LEISTUNGSKURVE DES LÜFTERS Die Geräte bieten hinsichtlich der Installation drei Optionen: Hoher statischer Druck, statischer Standarddruck oder niedriger statischer Druck entsprechend den jeweiligen Installationsbedingungen, wie in der folgenden Leistungskurve gezeigt Nachdem Sie den jeweiligen statischen Druck ausgewählt haben, schließen Sie den Motor des Innengeräts wie angegeben an. RPI-2.0 RPI-2.5 RPI-3.0...
GERÄTEINSTALLATION 2.1.7. EINSTELLUNG DES KONSTANTDRUCKS Die RPI-Einheiten können je nach Einsatzanforderungen HINWEIS: mit einer der drei folgenden Konstantdruckeinstellungen Die Inneneinheit kann aus den an die Fernbedienung geliefert werden: angeschlossenen Inneneinheiten ausgewählt werden. Hoher Konstantdruck, Mittlerer Konstantdruck (Stand. Wenn sowohl die Adressen- als auch die Werkseinst.) und niedriger Konstantdruck.
ABFLUSSLEITUNGEN 4. ABFLUSSLEITUNGEN 4.1. ALLGEMEIN VORSICHTSMASSNAHMEN: - Abflussabscheider müssen in der Nähe des - Verlegen Sie Abflussleitungen niemals ansteigend, Innengerätes installiert werden. Diese Abscheider da sonst Wasser in das Innengerät zurückfließt. müssen einen einwandfreien Betrieb garantieren, mit Wenn das Gerät außer Betrieb ist, kann es dadurch (Füll-)Wasser getestet werden und auf einen zu einem Austritt von Wasser kommen.
VERKABELUNG 5. VERKABELUNG 5.1. KABELANSCHLUSS FÜR DAS INNENGERÄT VORSICHTSMASSNAHMEN: 1. Öffnen Sie die Wartungsklappe auf der Unterseite. Verwenden Sie zur Übertragung zwischen Innen- und 2. Schneiden Sie der folgenden Abbildung entsprechend Außengeräten abgeschirmte Kabel, und schließen die Mitte der Gummihülse in der Sie das abgeschirmte Ende der folgenden Kabelanschlussaussparung des Geräts aus.
VERKABELUNG 5.2. EINSTELLEN DER DIP-SCHALTER Anzahl und Position der Dip-Schalter DSW5 und RSW2: Einstellung der Kühlkreislaufnr. Die Position der Dip-Schalter ist folgende: Das Einstellen ist erforderlich. Werkseitige Einstellungen DSW5 RSW2 RSW2 DSW4 DSW5 DSW3 DSW6 RSW1 DSW7 1 2 3 4 5 6 VORSICHTSMASSNAHMEN: Bei der Einstellung von Dip-Schaltern ist vorher die Dieses Beispiel zeigt die Einstellung von DSW5...
