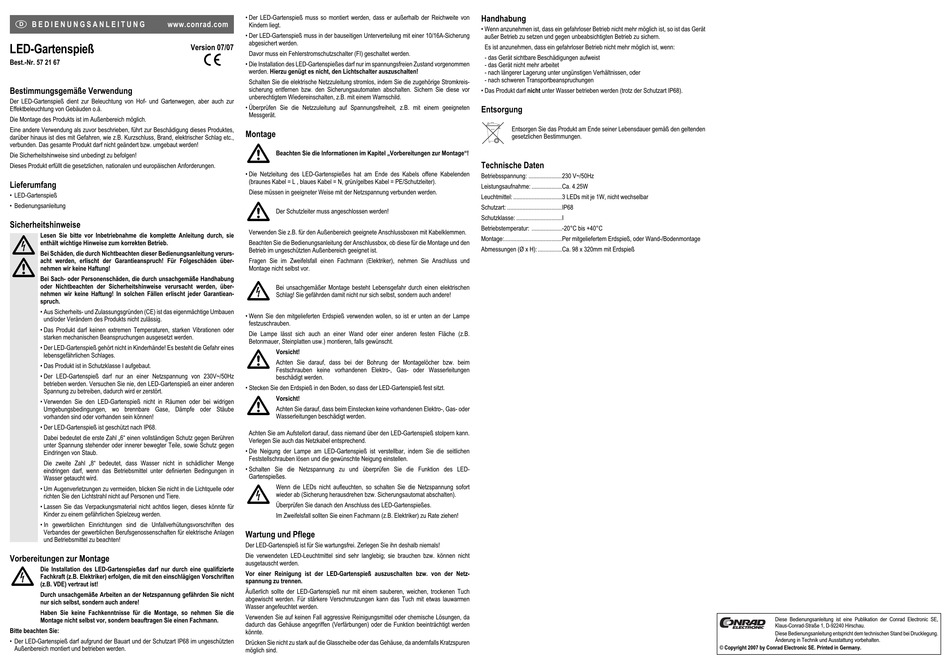

LED-Gartenspieß
Best.-Nr. 57 21 67
Bestimmungsgemäße Verwendung
Der LED-Gartenspieß dient zur Beleuchtung von Hof- und Gartenwegen, aber auch zur
Effektbeleuchtung von Gebäuden o.ä.
Die Montage des Produkts ist im Außenbereich möglich.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.,
verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu befolgen!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Lieferumfang
• LED-Gartenspieß
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie
enthält wichtige Hinweise zum korrekten Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verurs-
acht werden, erlischt der Garantieanspruch! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantiean-
spruch.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht zulässig.
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder
starken mechanischen Beanspruchungen ausgesetzt werden.
• Der LED-Gartenspieß gehört nicht in Kinderhände! Es besteht die Gefahr eines
lebensgefährlichen Schlages.
• Das Produkt ist in Schutzklasse I aufgebaut.
• Der LED-Gartenspieß darf nur an einer Netzspannung von 230V~/50Hz
betrieben werden. Versuchen Sie nie, den LED-Gartenspieß an einer anderen
Spannung zu betreiben, dadurch wird er zerstört.
• Verwenden Sie den LED-Gartenspieß nicht in Räumen oder bei widrigen
Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube
vorhanden sind oder vorhanden sein können!
• Der LED-Gartenspieß ist geschützt nach IP68.
• Dabei bedeutet die erste Zahl „6" einen vollständigen Schutz gegen Berühren
unter Spannung stehender oder innerer bewegter Teile, sowie Schutz gegen
Eindringen von Staub.
• Die zweite Zahl „8" bedeutet, dass Wasser nicht in schädlicher Menge
eindringen darf, wenn das Betriebsmittel unter definierten Bedingungen in
Wasser getaucht wird.
• Um Augenverletzungen zu vermeiden, blicken Sie nicht in die Lichtquelle oder
richten Sie den Lichtstrahl nicht auf Personen und Tiere.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten!
Vorbereitungen zur Montage
Die Installation des LED-Gartenspießes darf nur durch eine qualifizierte
Fachkraft (z.B. Elektriker) erfolgen, die mit den einschlägigen Vorschriften
(z.B. VDE) vertraut ist!
Durch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht
nur sich selbst, sondern auch andere!
Haben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die
Montage nicht selbst vor, sondern beauftragen Sie einen Fachmann.
Bitte beachten Sie:
• Der LED-Gartenspieß darf aufgrund der Bauart und der Schutzart IP68 im ungeschützten
Außenbereich montiert und betrieben werden.
• Der LED-Gartenspieß muss so montiert werden, dass er außerhalb der Reichweite von
Kindern liegt.
• Der LED-Gartenspieß muss in der bauseitigen Unterverteilung mit einer 10/16A-Sicherung
abgesichert werden.
Version 07/07
• Davor muss ein Fehlerstromschutzschalter (FI) geschaltet werden.
°
• Die Installation des LED-Gartenspießes darf nur im spannungsfreien Zustand vorgenommen
werden. Hierzu genügt es nicht, den Lichtschalter auszuschalten!
• Schalten Sie die elektrische Netzzuleitung stromlos, indem Sie die zugehörige Stromkreis-
sicherung entfernen bzw. den Sicherungsautomaten abschalten. Sichern Sie diese vor
unberechtigtem Wiedereinschalten, z.B. mit einem Warnschild.
• Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem geeigneten
Messgerät.
Montage
Beachten Sie die Informationen im Kapitel „Vorbereitungen zur Montage"!
• Die Netzleitung des LED-Gartenspießes hat am Ende des Kabels offene Kabelenden
(braunes Kabel = L , blaues Kabel = N, grün/gelbes Kabel = PE/Schutzleiter).
• Diese müssen in geeigneter Weise mit der Netzspannung verbunden werden.
Der Schutzleiter muss angeschlossen werden!
• Verwenden Sie z.B. für den Außenbereich geeignete Anschlussboxen mit Kabelklemmen.
• Beachten Sie die Bedienungsanleitung der Anschlussbox, ob diese für die Montage und den
Betrieb im ungeschützten Außenbereich geeignet ist.
• Fragen Sie im Zweifelsfall einen Fachmann (Elektriker), nehmen Sie Anschluss und
Montage nicht selbst vor.
Bei unsachgemäßer Montage besteht Lebensgefahr durch einen elektrischen
Schlag! Sie gefährden damit nicht nur sich selbst, sondern auch andere!
• Wenn Sie den mitgelieferten Erdspieß verwenden wollen, so ist er unten an der Lampe
festzuschrauben.
• Die Lampe lässt sich auch an einer Wand oder einer anderen festen Fläche (z.B.
Betonmauer, Steinplatten usw.) montieren, falls gewünscht.
Vorsicht!
Achten Sie darauf, dass bei der Bohrung der Montagelöcher bzw. beim
Festschrauben keine vorhandenen Elektro-, Gas- oder Wasserleitungen
beschädigt werden.
• Stecken Sie den Erdspieß in den Boden, so dass der LED-Gartenspieß fest sitzt.
Vorsicht!
Achten Sie darauf, dass beim Einstecken keine vorhandenen Elektro-, Gas- oder
Wasserleitungen beschädigt werden.
• Achten Sie am Aufstellort darauf, dass niemand über den LED-Gartenspieß stolpern kann.
Verlegen Sie auch das Netzkabel entsprechend.
• Die Neigung der Lampe am LED-Gartenspieß ist verstellbar, indem Sie die seitlichen
Feststellschrauben lösen und die gewünschte Neigung einstellen.
• Schalten Sie die Netzspannung zu und überprüfen Sie die Funktion des LED-
Gartenspießes.
Wenn die LEDs nicht aufleuchten, so schalten Sie die Netzspannung sofort
wieder ab (Sicherung herausdrehen bzw. Sicherungsautomat abschalten).
Überprüfen Sie danach den Anschluss des LED-Gartenspießes.
Im Zweifelsfall sollten Sie einen Fachmann (z.B. Elektriker) zu Rate ziehen!
Wartung und Pflege
Der LED-Gartenspieß ist für Sie wartungsfrei. Zerlegen Sie ihn deshalb niemals!
Die verwendeten LED-Leuchtmittel sind sehr langlebig; sie brauchen bzw. können nicht
ausgetauscht werden.
Vor einer Reinigung ist der LED-Gartenspieß auszuschalten bzw. von der Netz-
spannung zu trennen.
Äußerlich sollte der LED-Gartenspieß nur mit einem sauberen, weichen, trockenen Tuch
abgewischt werden. Für stärkere Verschmutzungen kann das Tuch mit etwas lauwarmen
Wasser angefeuchtet werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da
dadurch das Gehäuse angegriffen (Verfärbungen) oder die Funktion beeinträchtigt werden
könnte.
Drücken Sie nicht zu stark auf die Glasscheibe oder das Gehäuse, da andernfalls Kratzspuren
möglich sind.
Handhabung
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät
außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
• - das Gerät sichtbare Beschädigungen aufweist
• - das Gerät nicht mehr arbeitet
• - nach längerer Lagerung unter ungünstigen Verhältnissen, oder
• - nach schweren Transportbeanspruchungen
• Das Produkt darf nicht unter Wasser betrieben werden (trotz der Schutzart IP68).
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Betriebsspannung: ......................230 V~/50Hz
Leistungsaufnahme: ....................Ca. 4.25W
Leuchtmittel: ................................3 LEDs mit je 1W, nicht wechselbar
Schutzart: ....................................IP68
Schutzklasse: ..............................I
Betriebstemperatur: ....................-20°C bis +40°C
Montage:......................................Per mitgeliefertem Erdspieß, oder Wand-/Bodenmontage
Abmessungen (Ø x H): ................Ca. 98 x 320mm mit Erdspieß
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2007 by Conrad Electronic SE. Printed in Germany.
