Bäste kund,
innan Ni använder mejselhammaren för första
gången bör Ni läsa igenom handboken och följa
bruks- och underhållsanvisningarna för driften.
Förvara alltid denna handbok i närheten av
maskinen.
1. Leveransomfattning
1 mejselhammare
1 slangnippel R 1/4"
1 snabbhållarfjäder

2. Tekniska data

Max tillåtet arbetstryck
Luftförbrukning
Mejselhållare (6-kant)
Slag
Slagantal 4500 slag/min
Rekommmenderad slangdiameter
Tryckluftskvalitet: renad och oljesmord
Luftförsörjning:
via en underhållsenhet med filterreducerventil
och dimsmörjanordning
Kompressorkapacitet:
kompressorkapacitet ca 250 l/min vilket motsvarar
en motoreffekt på 2,2 kW
Inställningsvärden för arbeten:
inställt arbetstryck på reducerventilen
eller filterreducerventilen 6 bar.
Observera:
Bär nödvändig skyddsklädsel, framförallt
skyddsglasögon, hörselskydd och
skyddshandskar, under arbete med
mejselhammaren.
Följ säkerhetsbestämmelserna.
9:22 Uhr Seite 15

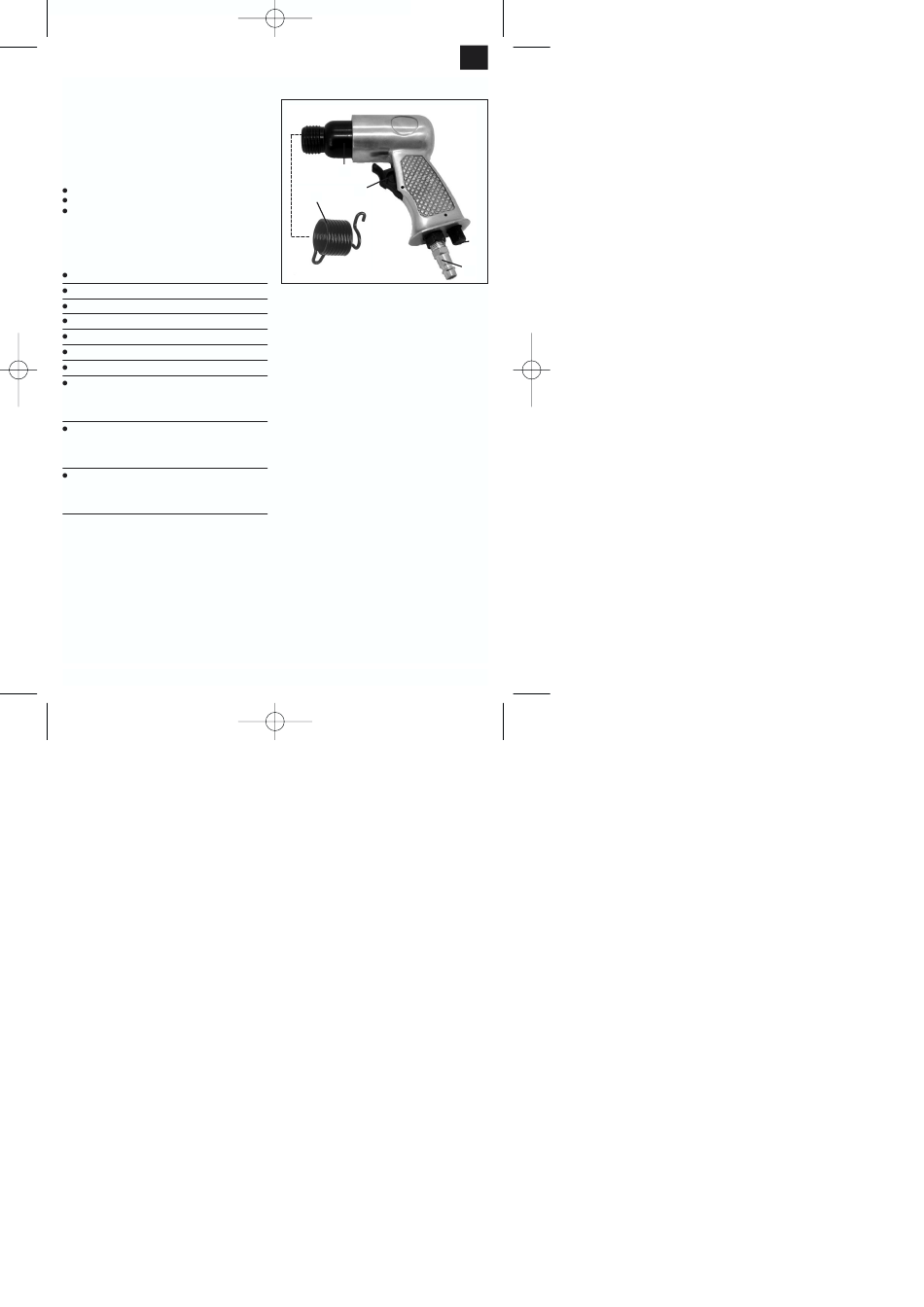

3. Översikt över maskinen
12
6
13
6 bar
113 l/min
Pos Beteckning
10 mm
6 Start-/stoppknapp
43 mm
7 Luftregleringsskruv
12 Cylinder
13 Hållarfjäder
Ø 9 mm
14 Slangnippel för luftanslutning
4. Ändamålsenlig användning
Mejselhammaren är ett tryckluftsdrivet verktyg med
många användningsmöjligheter.
Den är lämplig t ex för att skära spår, för att knacka
loss stenplattor eller puts, för att hugga hål i väggar,
för att skära i plåt och för att slå av bultar och nitar.
Frånluften släpps ut framåt på huset.
Reparationer och service får endast utföras av
auktoriserade fackverkstäder.
Observera!
För liten innerdiameter på slangen och för lång
slang leder till effektförlust på maskinen.
