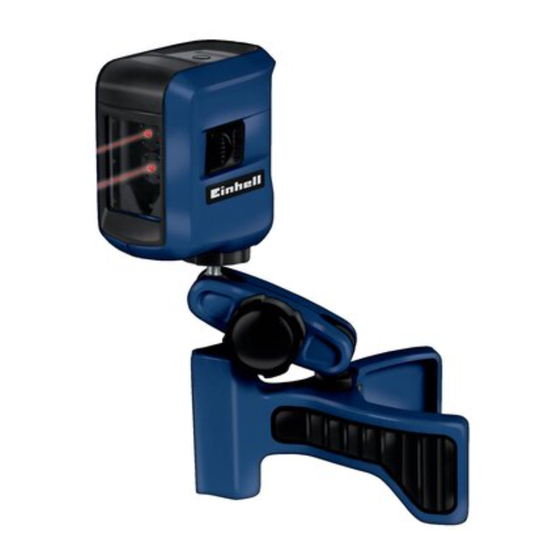

- Seite 1 BT-KLL 10 Originalbetriebsanleitung Kreuzlinienlaser Art.-Nr.: 22.702.72 I.-Nr.: 11019 Anl_BT_KLL_10_D.indb 1 Anl_BT_KLL_10_D.indb 1 01.07.2019 15:10:03 01.07.2019 15:10:03...
- Seite 2 LASER - 2 - Anl_BT_KLL_10_D.indb 2 Anl_BT_KLL_10_D.indb 2 01.07.2019 15:10:04 01.07.2019 15:10:04...
- Seite 3 - 3 - Anl_BT_KLL_10_D.indb 3 Anl_BT_KLL_10_D.indb 3 01.07.2019 15:10:05 01.07.2019 15:10:05...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise .........7 2. Gerätebeschreibung und Lieferumfang .10 3. Bestimmungsgemäße Verwendung ..12 4. Technische Daten ........13 5. Vor Inbetriebnahme .......14 6. Bedienung ..........16 7. Reinigung, Wartung und Ersatzteilbestellung .......19 8. Entsorgung und Wiederverwertung ..20 9. Lagerung ..........22 10. Nach Anwendung/Transport ....22 - 4 - Anl_BT_KLL_10_D.indb 4 Anl_BT_KLL_10_D.indb 4... - Seite 5 Konformitätserklärung: Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Ge- meinschaftsvorschriften des Euro- päischen Wirtschaftsraums. Gefahr! - Zur Verringerung des Verlet- zungsrisikos Bedienungsanleitung lesen. Das Siegel „Geprüfte Sicherheit“ (GS- Zeichen) bescheinigt, dass ein geprüftes Produkt den Anforderungen des deut- schen Produktsicherheitsgesetztes ent- spricht.
- Seite 6 Gefahr: Beim Benutzen von Geräten müssen eini- ge Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbe- triebsanleitung/Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung/Sicher- heitshinweise bitte mit aus.
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Gefahr: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa- chen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Spezielle Hinweise zum Laser Gefahr! Laserstrahlung Nicht in den Strahl blicken Laserklasse 2... - Seite 8 chen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen. Vorsicht - wenn andere als die hier ange- • gebenen Verfahrensweisen ausgeführt werden, kann dies zu einer gefährlichen Strahlungsexposition führen. Lasermodul niemals öffnen. •...
- Seite 9 teil mit fließendem Wasser. Sollte Batte- rieflüssigkeit in die Augen geraten, sollten Sie zusätzlich sofort einen Arzt aufsuchen. Ausgelaufene Batterieflüssigkeit kann zu • Hautreizungen und Verbrennungen führen. Setzen Sie Batterien niemals übermäßi- • ger Wärme wie Sonnenschein, Feuer oder dergleichen aus. Laden Sie Batterien niemals wieder auf, •...
-
Seite 10: Gerätebeschreibung Und Lieferumfang
zeitig aus. Setzen Sie nur Batterien des gleichen Typs • ein, verwenden Sie keine unterschiedli- chen Typen oder gebrauchte und neue Batterien miteinander. Stellen Sie sicher, dass das Gerät nach • Gebrauch abgeschaltet ist. Entfernen Sie die Batterien bei längerer •... -
Seite 11: Lieferumfang
9 Justierschraube 10 ¼ Zoll Außengewinde mit Drehrad 11 Batterien 2.2 Lieferumfang Öffnen Sie die Verpackung und nehmen • Sie das Gerät vorsichtig aus der Verpa- ckung. Entfernen Sie das Verpackungsmaterial • sowie Verpackungs-/und Transportsiche- rungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang voll- •... -
Seite 12: Bestimmungsgemäße Verwendung
rantiebedingungen auf der Garantiekarte. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschlu- ckungs- und Erstickungsgefahr! Kreuzlinienlaser • Halterung • 2x 1,5 V Batterie; • Typ AA (LR6) Originalbetriebsanleitung •... -
Seite 13: Technische Daten
nausgehende Verwendung ist nicht bestim- mungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Her- steller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb- lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten... -
Seite 14: Vor Inbetriebnahme
Laserwellenlänge vertikal: ....635 nm Laserwellenlänge horizontal:.... 635 nm Laserklasse: ..........II Ausgangsleistung: ......< 1 mW Betriebstemperatur: ....0 °C bis +40 °C Lagertemperatur: ..... -10 °C bis +70 °C Relative Luftfeuchte: ......80% Aufstellhöhe (üNN) max.: ....2000 m Gewicht: ..........235 g 5. - Seite 15 Blinkt die LED Anzeige (4) kontinuierlich rot trotz gerade stehendem Gerät, so sind die Batterien leer. Tauschen Sie diese wie oben beschrieben aus. 5.2 Universalklemme verwenden (Bild 1/Pos. 8) Die mitgelieferte Universalklemme (8) kön- nen Sie an Tischen, Regalen oder ähnlichem durch Klemmung befestigen.
-
Seite 16: Bedienung
Bedienung 6.1 Ein-/Ausschalten (Bild 1/3) Gefahr! Richten Sie den Laserstrahl niemals auf Per- sonen oder Tiere und blicken Sie nicht selbst in den direkten oder refl ektierten Laserstrahl, auch nicht aus größerer Entfernung. Da- durch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. -
Seite 17: Ausschalten
oder wieder einzublenden. Ausschalten: Zum Ausschalten schieben Sie den Ein-/ Ausschalter wieder nach hinten in Position OFF. Der Laser schaltet sich aus und das Pendel wird blockiert. Hinweis! Um Schäden bei Transport oder Lagerung zu vermeiden, muss das Gerät immer wie oben beschrieben ausgeschaltet sein. - Seite 18 Hinweis! Achten Sie darauf, dass das Gerät nicht über 5 Grad gekippt wird oder schräg steht. In diesem Fall blinken die Laser- strahlen und die LED (4) leuchtet rot. 6.3 Manuelle Ausrichtung des Lasers (Bild 5) Der Laser kann auch manuell ausgerichtet werden, sodass diagonale Linien angezeigt werden können.
-
Seite 19: Reinigung, Wartung Und Ersatzteilbestellung
Nun können Sie den Laser auf den von Ih- • nen gewünschten Winkel kippen, sodass die Linien diagonal an der Wand angezeigt werden (siehe Bild 5). Drücken Sie die Taste (5), um die vertika- • le oder die horizontale Linie einzeln aus- zublenden, einzublenden oder das Gerät wieder auszuschalten. -
Seite 20: Entsorgung Und Wiederverwertung
ter vor den Lasern regelmäßig. 7.2 Wartung Im Geräteinneren befi nden sich keine weite- ren zu wartenden Teile. Lassen Sie das Gerät nur von qualifi zierten Fachpersonal reparieren. 7.3 Ersatzteilbestellung: Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden; Typ des Gerätes •... - Seite 21 verwendbar oder kann dem Rohstoff kreis- lauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiede- nen Materialien, wie z.B. Metall und Kunst- stoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sam- melstellen abgegeben werden.
-
Seite 22: Lagerung
9. Lagerung Reinigen Sie den Kreuzlinienlaser vor der Lagerung wie im Kapitel „Reinigung“ be- schrieben und legen Sie den Laser in seine Verpackung. Bewahren Sie den Kreuzlini- enlaser außerhalb der Reichweite von Kin- dern, in einem vor Feuchtigkeit und Frost ge- schütztem Raum auf. - Seite 23 2. Entnehmen Sie die Batterien aus dem La- ser. 3. Ziehen Sie alle Schrauben fest. 4. Überprüfen Sie, ob das Gerät keinerlei Schäden aufweist. 5. Sichern Sie den Kreuzlinienlaser gegen Stöße und Vibrationen. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß...
- Seite 24 nativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Fal- le der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknah- mestelle überlassen werden, die eine Be- seitigung im Sinne der nationalen Kreislauf- wirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beige- fügte Zubehörteile und Hilfsmittel ohne Elek- trobestandteile.
- Seite 25 Einhell Germany AG · Wiesenweg 22 · D-94405 Landau/Isar Konformitätserklärung erklärt folgende Konformität gemäß EU-Richtlinie und deklaruje zgodność wymienionego poniżej artykułu z Normen für Artikel następującymi normami na podstawie dyrektywy WE. GB explains the following conformity according to EU directi- BG декларира...
- Seite 26 - 26 - Anl_BT_KLL_10_D.indb 26 Anl_BT_KLL_10_D.indb 26 01.07.2019 15:10:08 01.07.2019 15:10:08...
- Seite 27 - 27 - Anl_BT_KLL_10_D.indb 27 Anl_BT_KLL_10_D.indb 27 01.07.2019 15:10:08 01.07.2019 15:10:08...
- Seite 28 EH 07/2019 (01) Anl_BT_KLL_10_D.indb 28 Anl_BT_KLL_10_D.indb 28 01.07.2019 15:10:08 01.07.2019 15:10:08...
